Support and Documentation Notice

All information, documentation, ﬁ rmware,

software utilities, and speciﬁ cations

contained in this package are subject to

change without prior notiﬁ cation by

the manufacturer.

To reduce the environmental impact of our

products, ATEN documentation and software

can be found online at

http://www.aten.com/download/

Technical Support

www.aten.com/support

EMC Information

FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE

STATEMENT:

This equipment has been tested and found to comply with the limits

for a Class A digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against

harmful interference when the equipment is operated in a commercial

environment. This equipment generates, uses, and can radiate radio

frequency energy and, if not installed and used in accordance with

the instruction manual, may cause harmful interference to radio

communications. Operation of this equipment in a residential area

is likely to cause harmful interference in which case the user will be

required to correct the interference at his own expense.

FCC Caution: Any changes or modiﬁ cations not expressly approved by

the party responsible for compliance could void the user's authority to

operate this equipment.

Warning: This equipment is compliant with Class A of CISPR 32. In a

residential environment this equipment may cause radio interference.

Warning: Operation of this equipment in a residential environment

could cause radio interference.

Suggestion: Shielded twisted pair (STP) cables must be used with the

unit to ensure compliance with FCC & CE standards.

This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions:(1) this device mat not cause harmful

interference, and(2) this device must accept any interference received,

including interference that may cause undesired operation.

Scan for

more information

이 기기는 업무용(A급) 전자파적합기기로서 판매자 또는

사용자는 이 점을 주의하시기 바라며, 가정외의 지역에

서 사용하는 것을 목적으로 합니다.

VE170 A/V Over Cat 5 Extender User Instructions

Prolongateur VE170 A/V Cat 5 - manuel d’utilisation

VE170 Audio-Video-Verlängerung Over Cat 5 Bedienungsanleitung

VE170 Alargador A/V sobre Cat. 5 instrucciones para el usuario

Requirements

Source Device

The following equipment must be installed on the source device or computer that acts as a

source of VGA/Audio content:

• HDB-15 connector

• Audio port (optional)

Transmitter

• ATEN VE170T A/V Over Cat 5 Transmitter or

• ATEN VS1204T / VS1208T 4/8-port A/V Over Cat 5 Splitter

Receiver

• ATEN VE170R A/V Over Cat 5 Receiver or

• ATEN VE170RQ A/V Over Cat 5 Receiver with Deskew

Display Device

• A VGA, SVGA, XGA, SXGA, WUXGA or multisync display device or receiver with an HDB-

15 connector

• Speakers (optional)

Cables

• Use a VGA/Audio cable connect the source device to the transmitter (VE170T / VS1204T /

VS1208T)

• Use Cat 5e cable to connect the transmitter (VE170T / VS1204T / VS1208T) to the VE170R

/ VE170RQ receiver

• Use a VGA/Audio cable connect the VE170R / VE170RQ to the display device

Maximum Cable Distance

Source device



Transmitter (VE170T / VS1204T / VS1208T): 10 m

Transmitter



Local Display: 20m

Transmitter



Receiver (VE170R / VE170RQ): 300 m

Receiver



Remote Display: 20 m

Conﬁ guration minimale

Périphérique source

Le composant suivant doit être installé sur le périphérique source ou sur l’ordinateur agissant

en tant que source du contenu VGA/audio :

• Connecteur HDB-15

• Port de sortie audio (facultatif)

Transmetteur

• Transmetteur ATEN VE170T A/V Cat 5 ou

• Répartiteur ATEN A/V Cat 5 4/8 ports VS1204T / VS1208T

Récepteur

• Récepteur ATEN VE170R A/V Cat 5 ou

• Récepteur ATEN VE170R A/V Cat 5 avec Deskew

Périphérique d’afﬁ chage

• Un périphérique d’afﬁ chage VGA, SVGA, XGA, SXGA, WUXGA ou multisync ou un

récepteur équipé d’un connecteur HDB-15

• Des haut-parleurs (facultatifs)

Câbles

• Utilisez un câble VGA/audio pour connecter le périphérique source au transmetteur (VE170T

/ VS1204T / VS1208T)

• Utilisez un câble de catégorie 5e pour connecter le transmetteur (VE170T / VS1204T /

VS1208T) au récepteur VE170R / VE170RQ

• Utilisez un câble VGA/audio pour connecter le VE170R / VE170RQ au périphérique

d’afﬁ chage

Longueur de câble maximale

Périphérique source



Transmetteur (VE170T / VS1204T / VS1208T) : 10 m

Transmetteur



Écran local : 20 m

Transmetteur



Récepteur (VE170R / VE170RQ) : 300 m

Récepteur



Écran distant : 20 m

Voraussetzungen

Signalquelle

Auf den Signalquellen oder Computern, die das VGA-/Audiosignal senden, muss mindestens

Folgendes installiert sein:

• HDB-15-Anschluss

• Audioausgangsbuchse (optional)

Sender

• ATEN VE170T Audio-Video-Sender Over Cat 5 oder

• ATEN VS1204T / VS1208T Audio-Video-Splitter Over Cat 5 mit 4/8 Ports

Empfänger

• ATEN VE170R Audio-Video-Empfänger Over Cat 5 oder

• ATEN VE170RQ Audio-Video-Empfänger Over Cat 5 mit Signalkompensation

Anzeigegerät

• Ein VGA, SVGA-, XGA-, SXGA-, WUXGA- oder Multisync-Anzeigegerät bzw.

–Empfangsgerät mit HDB-15-Buchse

• Lautsprecher (optional)

Kabel

• Verbinden Sie die Signalquelle mit dem Sender (VE170T / VS1204T / VS1208T). Verwenden

Sie dazu ein VGA-/Audio-Kabel.

• Verbinden Sie den Sender (VE170T / VS1204T / VS1208T) über ein Kat. 5e-Kabel mit dem

VE170R- / VE170RQ-Empfänger.

• Verbinden Sie den VE170R / VE170RQ mit dem Anzeigegerät. Verwenden Sie dazu ein

VGA-/Audio-Kabel.

Maximale Kabellänge

Signalquelle



Sender (VE170T / VS1204T / VS1208T): 10 m

Sender



Lokales Anzeigegerät: 20 m

Sender



Empfänger (VE170R / VE170RQ): 300 m

Sender



Entferntes Anzeigegerät: 20 m

Requisitos

Dispositivo fuente

En los dispositivos fuente de señal de audio/VGA u ordenadores que se conectan al equipo

debe estar instalado lo siguiente:

• Conector HDB-15

• Puerto de salida de audio (opcional)

Transmisor

• Transmisor A/V sobre Cat. 5 ATEN VE170T o

• Repartidor de señal A/V sobre Cat. 5 de 4/8 puertos ATEN VS1204T / VS1208T

Receptor

• Receptor A/V sobre Cat. 5 ATEN VE170R o

• Receptor A/V sobre Cat. 5 ATEN VE170RQ con compensación de señal

Dispositivo de visualización

• Un dispositivo de visualización VGA, SVGA, XGA, SXGA, WUXGA o multisync o un

receptor con un conector HDB-15

• Altavoces (opcional)

Cables

• Conecte el dispositivo fuente al transmisor (VE170T / VS1204T / VS1208T). Para ello,

emplee un cable VGA/audio.

• Utilice un cable de Cat. 5e para conectar el transmisor (VE170T / VS1204T / VS1208T) al

receptor VE170R / VE170RQ.

• Conecte el VE170R / VE170RQ al dispositivo de visualización. Para ello, emplee un cable

VGA/audio.

Longitudes de cables máximas

Dispositivo fuente de señal



Transmisor (VE170T / VS1204T / VS1208T): 10 m

Transmisor



Pantalla local: 20 m

Transmisor



Receptor (VE170R / VE170RQ): 300 m

Receptor



Pantalla distante: 20 m

Hardware Review

A. VE170T Front View

1. Video Input Port

2. Video Output Port

B. VE170R Front View

1. Video Output Port

2. Audio Output Port

C. VE170RQ Front View

1. Video Output Port

2. Audio Output Port

3. RGB Tuner

D. VE170R / VE170RQ Rear View

1. Grounding Terminal

2. Video Gain Tuner

3. Video Compensation Tuner

4. Line In Port

5. Power Jack

6. Power LED (top)

E. VE170T Rear View

1. Grounding Terminal

2. Audio Input Port

3. Audio Output Port

4. Line Out Port

5. Power Jack

6. Power LED (top)

Hardware Installation

• Before beginning the installation procedure, ensure that all equipment to be connected is

powered off.

• To prevent damage to your installation, make sure that all devices are properly grounded.

Description de l’appareil

A. VE170T – Vue avant

1. Port d’entrée vidéo

2. Port de sortie vidéo

B. VE170R – Vue avant

1. Port de sortie vidéo

2. Port de sortie audio

C. VE170RQ – Vue avant

1. Port de sortie vidéo

2. Port de sortie audio

3. Réglage RGB

D. VE170R / VE170RQ – Vue arrière

1. Prise de terre

2. Réglage de gain vidéo

3. Réglage de compensation vidéo

4. Port d’entrée de ligne

5. Prise d’alimentation

6. Voyant d’alimentation (sommet)

E. VE170T – Vue arrière

1. Prise de terre

2. Port d’entrée audio

3. Port de sortie audio

4. Sortie de ligne

5. Prise d’alimentation

6. Voyant d’alimentation (sommet)

Installation du matériel

• Avant de démarrer la procédure d’installation, assurez-vous que tous les périphériques à

connecter sont éteints.

• Aﬁ n d’éviter d’endommager votre installation, vériﬁ ez que tous les périphériques sont

correctement reliés à la terre.

Hardwareübersicht

A. Vorderseitige Ansicht des VE170T

1. Graﬁ ksignaleingang

2. Graﬁ ksignalausgang

B. Vorderseitige Ansicht des VE170R

1. Graﬁ ksignalausgang

2. Audiosignalausgang

C. Vorderseitige Ansicht des VE170RQ

1. Graﬁ ksignalausgang

2. Audiosignalausgang

3. RGB-Tuner

D. Rückseitige Ansicht des VE170R / VE170RQ

1. Erdungsanschluss

2. Bildsignalpegelregler

3. Bildsignalkompensationsregler

4. Line-In-Buchse

5. Stromeingangsbuchse

6. LED-Betriebsanzeige (oben)

E. Rückseitige Ansicht des VE170T

1. Erdungsanschluss

2. Audiosignaleingang

3. Audiosignalausgang

4. Line-Out

5. Stromeingangsbuchse

6. LED-Betriebsanzeige (oben)

Hardware installieren

• Schalten Sie vor der Installation alle anzuschließenden Geräte aus.

• Um eine Beschädigung Ihrer Geräte zu vermeiden, müssen alle Geräte ordnungsgemäß

geerdet sein.

Presentación del hardware

A. VE170T – Vista frontal

1. Puerto de entrada de señal gráﬁ ca

2. Puerto de salida de señal gráﬁ ca

B. VE170R – Vista frontal

1. Puerto de salida de señal gráﬁ ca

2. Puerto de salida de audio

C. VE170RQ – Vista frontal

1. Puerto de salida de señal gráﬁ ca

2. Puerto de salida de audio

3. Sintonizador RVA

D. VE170R / VE170RQ – Vista posterior

1. Toma de tierra

2. Ajuste de ganancia de señal gráﬁ ca

3. Ajuste de compensación de señal gráﬁ ca

4. Entrada de línea Line-In

5. Entrada de alimentación

6. Indicador de alimentación (arriba)

E. VE170T – Vista posterior

1. Terminal de tierra

2. Puerto de entrada de audio

3. Puerto de salida de audio

4. Salida de línea (Line-Out)

5. Entrada de alimentación

6. Indicador de alimentación (arriba)

Instalar el hardware

• Antes de iniciar el proceso de instalación, asegúrese de que todos los equipos que vaya a

conectar estén apagados.

• Para evitar daños en los dispositivos, veriﬁ que que todos ellos estén conectados a tierra

correctamente.

1. Connect one end of a VGA/Audio cable to the video and audio ports on the A/V source

device (e.g. computer or DVD player).

2. Connect the other end of the VGA/Audio cable to the Video In and Audio In ports located on

the transmitter (VE170T / VS1204T / VS1208T).

3. Connect the local display and speakers to the Video Out and Audio Out ports on the unit

4. Use Cat 5e cable to connect the RJ-45 Line Out Ports on the VE170T / VS1204T /

VS1208T to the Line In Port on the VE170R / VE170RQ.

5. Plug the remote display’s video and audio cables into the Video Out and Audio Out ports on

the VE170R / VE170RQ.

6. Using the power adapter supplied with this package, connect the unit to an AC power outlet.

7. Turn on the source and display devices.

Picture Adjustment

The quality of the video signal can decrease with distance. Use the Video Gain Control

and Video compensation knobs to increase/ decrease the video signal gain and adjust the

compensation.

Deskew (VE170RQ only)

The VE170RQ features ATEN’s patented Deskew technology. To ﬁ ne-tune the video signal,

use the RGB Tuner knobs to increase/decrease the delay time of the red, green, or blue color

signals.

Din Rail and Wall Mounting

To mount the VE170 on a din rail do the following:

• Using the screws provided with this package, screw the mounting bracket into the bottom of

the unit, then screw the clippers into the bracket and ﬁ nally clip the VE170 to the Din Rail.

To mount the VE170 on a wall do the following:

• Using the screws provided with this package, screw the mounting bracket into the bottom of

the unit, and then screw the bracket into the wall.

Note: The VE170 Rack Mount Kit supports the VESA FDMI mount standard.

1. Reliez l’une des extrémités d’un câble audio/VGA aux ports audio et vidéo du périphérique

source A/V (ordinateur ou lecteur DVD, par exemple).

2. Reliez l’autre extrémité du câble VGA/audio aux ports d’entrée vidéo et audio situés sur le

transmetteur (VE170T / VS1204T / VS1208T).

3. Branchez l’écran et les haut-parleurs locaux sur les ports de sortie vidéo et audio de

l’appareil

4. Utilisez le câble de catégorie 5e pour connecter les ports de sortie de ligne RJ-45 du

VE170T / VS1204T / VS1208T au port d’entrée de ligne du VE170R / VE170RQ.

5. Branchez les câbles audio et vidéo de l’écran distant aux ports de sortie audio et vidéo du

VE170R / VE170RQ.

6. Branchez l’appareil sur une prise de courant à l’aide de l’adaptateur secteur fourni.

7. Allumez les périphériques d’afﬁ chage et source.

Réglage de l’image

La qualité du signal vidéo peut diminuer avec la distance. À l’aide des boutons rotatifs de

contrôle de gain vidéo et de compensation vidéo, augmentez/diminuez le gain du signal et

réglez la compensation.

Deskew (VE170RQ uniquement)

Le VE170RQ utilise la technologie brevetée Deskew d’ATEN. Pour le réglage ﬁ n du signal

vidéo, utilisez les boutons rotatifs de réglage RGB pour augmenter/diminuer le retard des

signaux rouge, vert ou bleu.

Montage au mur ou sur rail

Pour monter le VE170 sur rail, procédez comme suit :

• Vissez le support de montage sur la partie inférieure de l’unité (à l’aide des vis fournies).

Vissez ensuite les attaches fournies sur le support, puis ﬁ xez le VE170 au rail.

Pour monter le VE170 au mur, procédez comme suit :

• Vissez le support de montage sur la partie inférieure de l’appareil (à l’aide des vis fournies),

puis ﬁ xez le support au mur.

Remarque: le kit pour monter le VE170 sur bâti prend en charge le standard FDMI VESA.

1. Verbinden Sie das eine Ende des VGA/Audiokabels mit den Graﬁ k- und Audioausgängen

der AV-Signalquelle (z.B. Computer oder DVD-Player).

2. Verbinden Sie das andere Ende des VGA-/Audiokabels mit den Graﬁ k- und

Audiosignaleingängen auf der Senders (VE170T / VS1204T / VS1208T).

3. Verbinden Sie den lokalen Bildschirm und die lokalen Lautsprecher mit den Graﬁ k- und

Audiosignalausgängen des Gerätes.

4. Verbinden Sie die RJ45-Line-Out-Ausgänge am VE170T / VS1204T / VS1208T über ein

Kat. 5e-Kabel mit dem Line-In-Eingang am VE170R / VE170RQ.

5. Verbinden Sie das Graﬁ k- und das Audiokabel des Bildschirms der Gegenstelle mit den

Graﬁ k- und Audiosignalausgängen am VE170R / VE170RQ.

6. Verbinden Sie das mitgelieferte Netzteil mit dem Gerät und einer Steckdose.

7. Schalten Sie die Signalquelle und das Anzeigegerät ein.

Bildeinstellung

Die Qualität des Grafiksignals kann über die Entfernung abnehmen. Verwenden Sie den

Bildsignalpegelregler und den Bildkompensationsregler, um den Gewinn des Bildsignals

anzuheben bzw. abzusenken und die Kompensation einzustellen.

Signalkompensation (Nur beim VE170RQ)

Der VE170RQ beinhaltet die patentierte Signalkompensationstechnologie von ATEN. Um das

Bildsignal abzustimmen, drehen Sie die RGB-Regler, und erhöhen bzw. verringern Sie die

Laufzeit der Farbsignale Rot, Grün und Blau.

Hutschienen- und Wandmontage

Um den VE170 auf eine Hutschiene zu setzen, gehen Sie folgendermaßen vor:

• Verwenden Sie die mitgelieferten Schrauben, um den Montagerahmen auf die Unterseite

des Gerätes zu schrauben. Anschließend bringen Sie die mitgelieferten Klammern an und

setzen den VE170 auf die Hutschiene.

Um den VE170 an der Wand zu montieren, gehen Sie folgendermaßen vor:

• Verwenden Sie die mitgelieferten Schrauben, um den Montagerahmen auf die Unterseite

des Gerätes zu schrauben. Anschließend bringen Sie den Rahmen an der Wand an.

Hinweis: Das Kit zur Rackmontage des VE170 unterstützt den VESA-FDMI-Standard.

1. Conecte un extremo del cable de audio/VGA a los puertos de audio y gráﬁ co del dispositivo

fuente A/V (p. ej. ordenador o reproductor de DVD).

2. Conecte el otro extremo del cable de audio/VGA a los puertos de entrada de audio y gráﬁ ca

ubicados en el transmisor (VE170T / VS1204T / VS1208T).

3. Conecte la pantalla y los altavoces locales a los puertos de salida gráﬁ ca y de audio de la

unidad.

4. Utilice un cable de Cat. 5e para conectar los puertos de salida de línea RJ-45 (Line-Out)

del VE170T / VS1204T / VS1208T al puerto de entrada de línea (Line-In) del VE170R /

VE170RQ..

5. Conecte los cables de audio y gráﬁ co de la pantalla distante a los puertos de salida de

audio y señal gráﬁ ca del VE170R / VE170RQ.

6. Conecte la unidad a una toma eléctrica mediante el adaptador de alimentación incluido.

7. Encienda los dispositivos de visualización y fuente.

Ajuste de la imagen

La calidad de la señal gráﬁ ca puede deteriorarse con la distancia. Utilice los ajustes para

la ganancia de la señal gráfica y para la compensación de señal para ampliar/atenuar la

ganancia de señal y para ajustar la compensación.

Compensación de señal (sólo para el VE170RQ)

El VE170RQ incorpora la tecnología de compensación de señal de ATEN. Para ajustar

la señal gráﬁ ca, gire los diales de ajuste RVA para incrementar o reducir el retardo de las

señales para los colores rojo, verde y azul.

Montaje sobre raíl o en la pared

Para montar el VE170 sobre un raíl, proceda como se indica a continuación:

• Atornille el marco de montaje en la parte inferior de la unidad (con los tornillos incluidos),

luego atornille las ﬁ jaciones incluidas en el marco y ﬁ je el VE170 al raíl.

Para montar el VE170 en la pared, proceda como se indica a continuación:

• Atornille el marco de montaje en la parte inferior de la unidad (con los tornillos incluidos) y

luego ﬁ je el marco a la pared.

Nota: El kit para montar el VE170 en rack admite el estándar FDMI VESA.

Speciﬁ cations

Function VE170T VE170R VE170RQ

Connectors

Video In

1 x HDB-15 Male

(Blue)

N/A

Video Out 1 x HDB-15 Female (Blue)

Audio In

1 x Audio Jack

Female (Green)

N/A

Audio Out 1 x Audio Jack Female (Green)

Unit to Unit 1 x RJ-45 Female

Power 1 x DC Jack

LEDs N/A 1 (Green)Power

Switch

Manual Gain

Control

N/A 2 x Knob

RGB Tuner N/A N/A 3 x Knob

Video

1920x1200 @ 60Hz (30 m)

1600x1200 @ 60Hz (150 m)

1024x768@ 60Hz (300 m)

1920x1200 @

60Hz (150 m)

1280x1024 @

60Hz (300 m)

Cable Distance 300 m

Power Consumption DC 5.3V, 2.66 W DC 5.3V, 3.66 W DC 5.3V, 4.82 W

Environment

Operating

Temp.

0–50°C

Storage Temp. -20–60°C

Humidity 0–80% RH, Non-condensing

Physical

Properties

Housing Metal

Weight 0.25 kg

Dimensions

(L x W x H)

11.95 x 8.56 x 2.26 cm

Caractéristiques techniques

Fonction VE170T VE170R VE170RQ

Connecteurs

Entrée vidéo

1 connecteur

HDB-15 mâle

(bleu)

N/D

Sortie vidéo 1 connecteur HDB-15 femelle (bleu)

Entrée audio

1 connecteur

audio femelle

(vert)

N/D

Sortie audio 1 connecteur audio femelle (vert)

Port d’unité à

unité

1 connecteur RJ-45 femelle

Alimentation 1 prise d’alimentation CC

Voyants N/D 1 voyant (vert)Alimentation

Commutateur

Contrôle du

gain manuel

N/D 2 bouton

Réglage RGB N/D N/D 3 bouton

Vidéo

1920x1200 à 60Hz (30 m) ;

1600x1200 à 60Hz (150 m) ;

1024x768 à 60Hz (300 m)

1920x1200 à

60Hz (150 m);

1280x1024 à

60Hz (300 m)

Longueur de câble 300 m

Consommation électrique 5,3 V c.c., 2.66 W 5,3 V c.c., 3.66 W 5,3 V c.c., 4.82 W

Environne-

ment

Température de

fonctionnement

0 à 50 °C

Température

de stockage

-20 à 60 °C

Humidité Humidité relative de 0 à 80 %, sans condensation

Propriétés

physiques

Boîtier Métallique

Poids 0,25 kg

Dimensions

(L x l x H)

11,95 x 8,56 x 2,26 cm

Technische Daten

Funktion VE170T VE170R VE170RQ

Anschlüsse

Graﬁ keingänge

1 x HDB-15

Männlein (blau)

Graﬁ kausgänge 1 x HDB-15 Weiblein (blau)

Audio-Eingänge

1 x Audio-

Buchse, Weiblein

(grün)

Audio-Ausgang 1 x Audio-Buchse, Weiblein (grün)

Gerät an Gerät 1 x RJ-45 Weiblein

Stromversorgung 1 x Stromeingangsbuchse

LED-Anzeigen Stromversorgung 1 (grün)--

Schalter

Manuelle

Pegeleinstellung

-- 2 x Drehregler

RGB-Tuner 3 x Drehregler-- --

Graﬁ k

1920 x 1200 bei 60 Hz (30 m);

1600 x 1200 bei 60 Hz (150 m);

1024 x 768 bei 60 Hz (300 m)

1920 x 1200 bei

60 Hz (150 m);

1280 x 1024 bei

60Hz (300 m)

Kabellänge 300 m

Stromverbrauch 5,3 V=, 2.66 W 5,3 V=, 3.66 W 5,3 V=, 4.82 W

Umgebung

Betriebstemperatur 0-50 °C

Lagertemperatur -20-60 °C

Feuchtigkeit 0 -80% rel. Luftfeuchte, nicht kondensierend

Physische

Eigenschaften

Gehäuse Metall

Gewicht 0,25 kg

Abmessungen

(L x B x H)

11,95 x 8,56 x 2,26 cm

Especiﬁ caciones

Función VE170T VE170R VE170RQ

Conectores

Entrada de señal

gráﬁ ca

1 conector HDB-15

macho (azul)

Salida de señal

gráﬁ ca

1 conector HDB-15 hembra (azul)

Entra da de audio

1 conector audio

hembra (verde)

Salida de audio 1 conector audio hembra (verde)

Puerto de unidad

a unidad

1 conector RJ-45 hembra

Alimentación 1 toma de c.c.

Indicadores

LED

Alimentación 1 (verde)--

Conmutador

Control de

ganancia manual

-- 2 botones

Sintonizador RVA 3 botones-- --

Señal gráﬁ ca

1920 x 1200 a 60 Hz (30 m);

1600 x 1200 a 60 Hz (150 m);

1024 x 768 a 60 Hz (300 m)

1920 x 1200 a 60 Hz

(150 m);

1280 x 1024 a 60Hz

(300 m)

Longitud de cable 300 m

Consumo 5,3 V de c.c., 2.66 W 5,3 V de c.c., 3.66 W 5,3 V de c.c., 4.82 W

Entorno

Temperatura de

funcionamiento

0 a 50 °C

Temperatura de

almacenamiento

-20 a 60 °C

Humedad 0 a 80% de HR, sin condensar

Propiedades

físicas

Carcasa Metálica

Peso 0,25 kg

Dimensiones

(L x An x Al)

11,95 x 8,56 x 2,26 cm

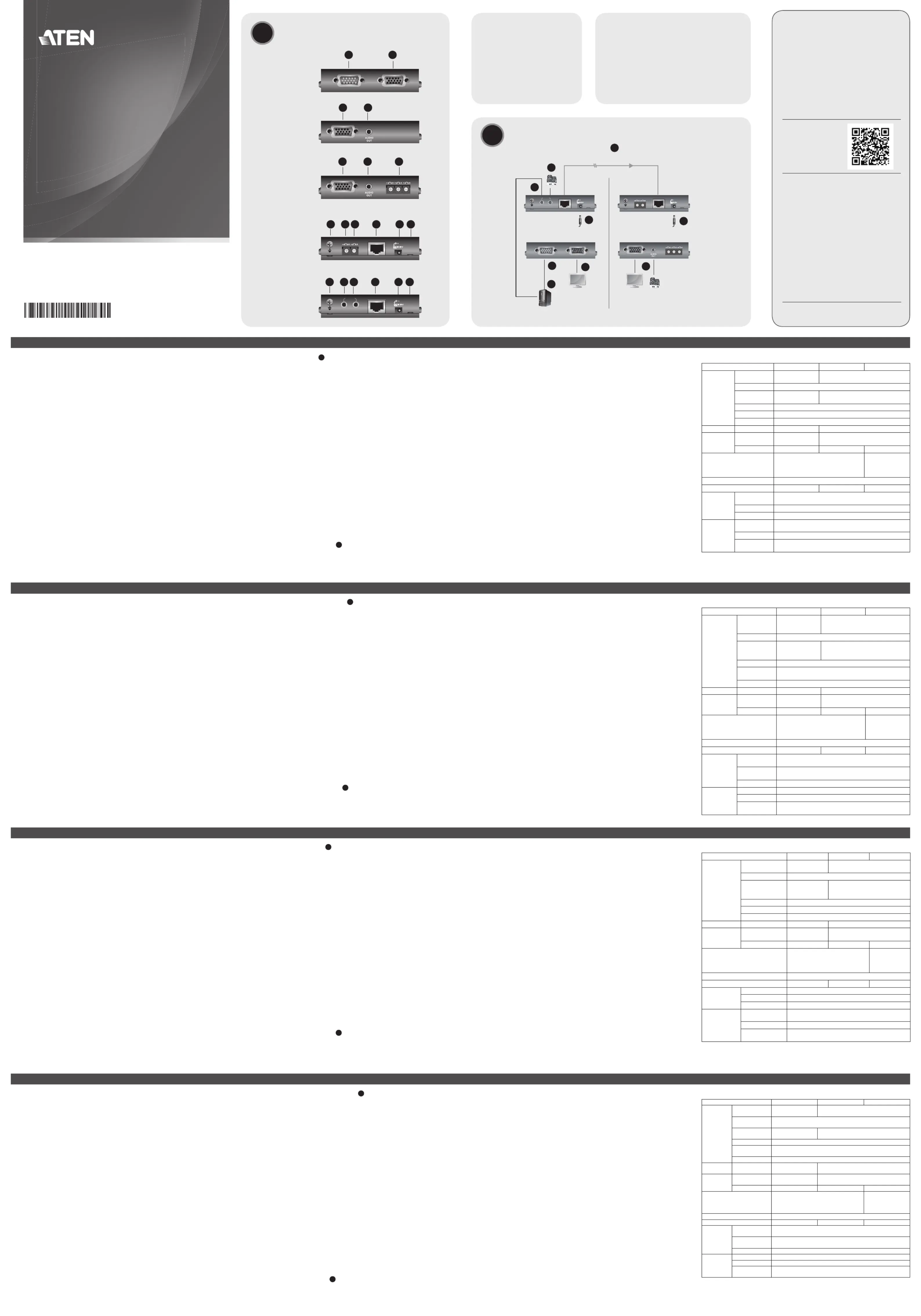

Hardware Installation

A. VE170T Front View

B. VE170R Front View

C. VE170RQ Front View

D. VE170R/VE170RQ Rear View

E. VE170T Rear View

International Co., Ltd.

other trademarks are the property of their respective owners.

This product is RoHS compliant.

Part No. PAPE-1285-182G Printing Date: 11/2016

A/V Over Cat 5 Extender

User Guide

VE170T / VE170R / VE170RQ

ATEN VanCryst

™

Package Contents

1 VE170T or VE170R or

VE170RQ A/V Over Cat 5

Extender

1 Power Adapter

1 Mounting Kit (1 pc)

1 User Instructions

Package Contents

1 VE170T + VE170R or 1 VE170T + VE170RQ

A/V Over Cat 5 Extender

1 VGA/Audio Cable (1.8m)

2 Power Adapters

1 Mounting Kit (2 pcs)

1 User Instructions

www.aten.com

Hardware Review

AIN

COMP

12 3 4 5 6

Cat 5e Cable (300m)

Transmitter Receiver

VE170T VE170RQ

B G

OUT

OUTIN

AUD IO

AIN

COM P

OUT

OUTIN

AUDIO

12 3 4 5 6

B G

12 3

All information, documentation, and speciﬁ cations contained in this media are subject to change without prior notiﬁ cation by

the manufacturer. Please visit our website to ﬁ nd the most up to date version.

サポートお問合せ窓口：+81-3-5615-5811

技術服務專線：

02-8692-6959

VE170 A/V Over Cat 5 Extender – guida per l’utente

VE170 A/V Over Cat 5

エクステンダーユーザーガイド

VE170 A/V Over Cat 5 확장기 사용자 설명서 (Extender)

VE170 A/V Over Cat 5信号延长器使用说明

VE170 A/V Over Cat 5訊號延長器使用說明

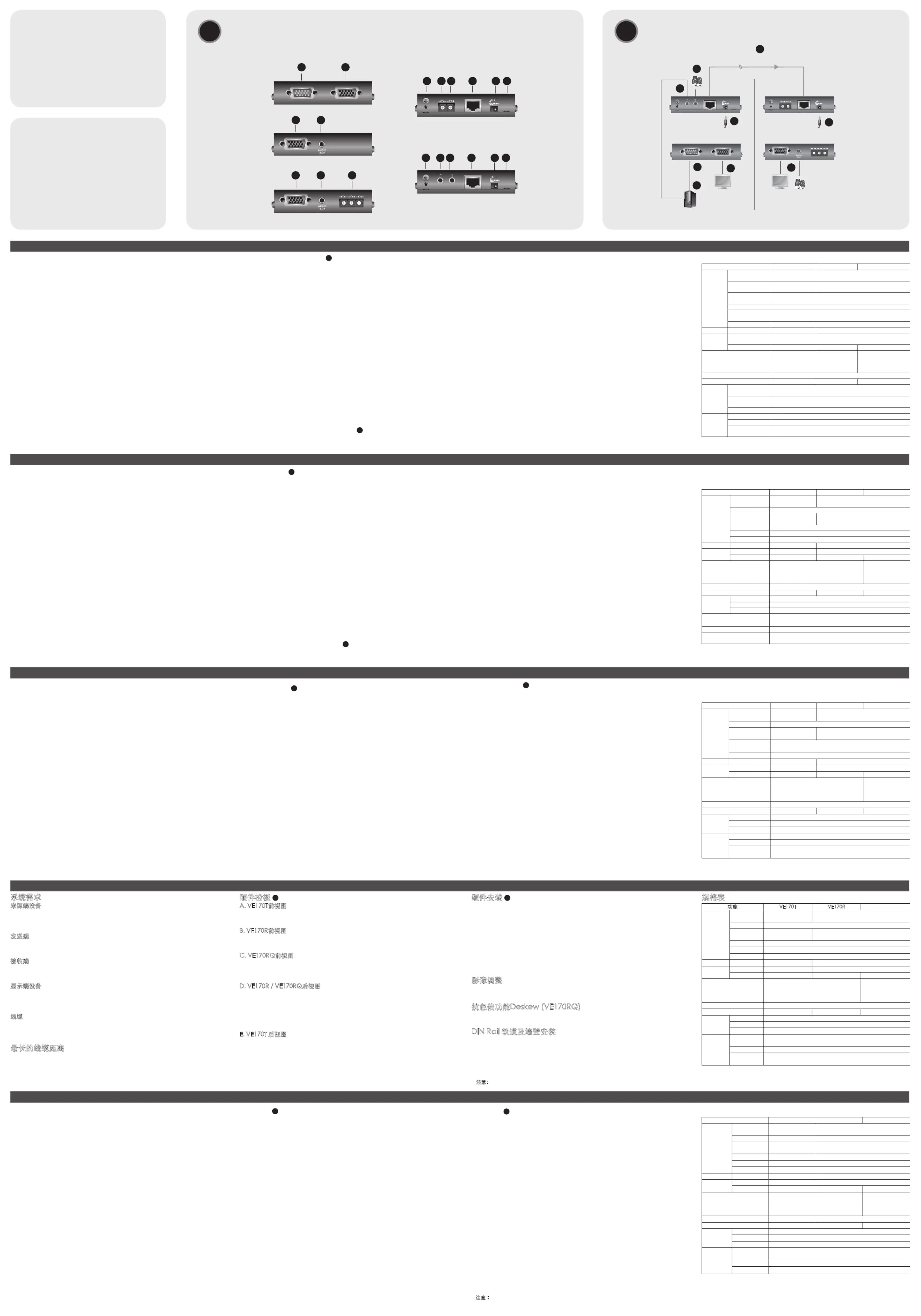

Hardware Installation

Hardware Review

A. VE170T Front

B. VE170R Front

C. VE170RQ Front

D. VE170R/VE170RQ Rear

E. VE170T Rear

AI N

CO MP

12 3 4 5 6

OUT

OU TIN

AU DI O

12 3 4 5 6

B G

12 3

Cat 5e Cable (300m)

Transmitter Receiver

VE170T VE170RQ

B G

OUT

OUTIN

AUD IO

AIN

COM P

Requisiti

Dispositivo sorgente

Sul computer sorgente del contenuto VGA/audio, o su quello che opera come tale, devono

essere installati i seguenti dispositivi:

• Connettore HDB-15

• Porta di uscita audio (opzionale)

Trasmettitore

• Trasmettitore ATEN VE170T A/V Over Cat 5 o

• Splitter ATEN VS1204T / VS1208T 4/8-port A/V Over Cat 5

Ricevitore

• Ricevitore ATEN VE170R A/V Over Cat 5 o

• Ricevitore ATEN VE170R A/V Over Cat 5 con funzione Deskew

Dispositivo di visualizzazione

• Un dispositivo di visualizzazione o un ricevitore VGA, SVGA, XGA, SXGA, WUXGA o

Multisync con un connettore HDB-15

• Altoparlanti (opzionali)

Cavi

• Utilizzare un cavo VGA/Audio per collegare il dispositivo sorgente al trasmettitore (VE170T

/ VS1204T / VS1208T)

• Utilizzare un cavo Cat 5e per collegare il trasmettitore (VE170T / VS1204T / VS1208T) al

ricevitore VE170R / VE170RQ

• Usare un cavo VGA/Audio per collegare il VE170R / VE170RQ al dispositivo di

visualizzazione

Distanza massima dei cavi

Dispositivo sorgente



Trasmettitore (VE170T / VS1204T / VS1208T): 10 m

Trasmettitore



Dispositivo locale di visualizzazione: 20 m

Trasmettitore



Ricevitore (VE170R / VE170RQ): 300 m

Ricevitore



Schermo remoto: 20 m

요구사항

기본 장비

다음의 장비는 VGA/오디오 컨텐츠를 실행할 기본 장비에 반드시 설치되어 있어야 합니다 :

• HDB-15 커넥터

• 오디오 출력 포트 (옵션)

트랜스미터(Transmitter)

• ATEN VE170T A/V Over Cat 5 트랜스미터(Transmitter) 또는

• ATEN VS1204T / VS1208T 4/8-port A/V Over Cat 5 스플리터(Splitter)

수신부(Receiver)

• ATEN VE170R A/V Over Cat 5 수신부(Receiver) 또는

• ATEN VE170RQ A/V Over Cat 5 수신부(Receiver) with Deskew

디스플레이 장비

• A VGA, SVGA, XGA, SXGA, WUXGA 또는 멀티싱크 디스플레이 장비 또는 HDB-15 커넥터가

있는 수신부(receiver)

• 스피커 (옵션)

케이블

• VGA/오디오 케이블을 사용하여 기본 장비와 트랜스미터(transmitter :VE170T / VS1204T /

VS1208T)를 연결하십시오.

• Cat 5e 케이블을 사용하여 트랜스미터(transmitter : VE170T / VS1204T / VS1208T)와

VE170R / VE170RQ 수신장비(receiver)를 연결하십시오.

• VGA/오디오 케이블을 사용하여 VE170R / VE170RQ 제품과 디스플레이 장비를 연결하십시

오.

최대 케이블 거리

기본 장비



트랜스미터(Transmitter) (VE170T / VS1204T / VS1208T) : 10 m

트랜스미터(Transmitter)



로컬 디스플레이 : 20 m

트랜스미터(Transmitter)



수신부(Receiver) (VE170R / VE170RQ) : 300 m

수신부(Receiver)



원격 디스플레이(Remote Display) : 20 m

系統需求

來源端裝置

來源端裝置或電腦需安裝下列連接頭:

•

HDB-15連接頭

•

音訊連接埠(選擇性)

發送端

•

ATEN VE170T A/V Over Cat 5 發送端或

•

ATEN VS1204T / VS1208T 4/8埠 A/V Over Cat 5 分配器

接收端

•

ATEN VE170R A/V Over Cat 5 接收器或

•

ATEN VE170RQ A/V Over Cat 5 具備抗色偏功能的接收器

顯示端裝置

•

一個配有HDB-15連接頭的VGA, SVGA, XGA, SXGA, WUXGA或multisync顯示端裝置或接收器

•

喇叭（選擇性）

線材

•

使用一條VGA/音訊線材從來源端裝置連接至發送端(VE170T/VS1204T/VS1208T)

•

使用一條Cat 5e線材從發送端(VE170T/VS1204T/VS1208T)連接至VE170R/VE170RQ接收端

•

使用一條VGA/音訊線材從VE170R/VE170RQ連接至顯示端裝置

最長的線材距離

來源端裝置



發送端(VE170T / VS1204T / VS1208T): 10公尺

發送端



近端顯示器: 20公尺

發送端



接收器 (VE170R / VE170RQ): 300公尺

接收器



遠端顯示器: 20公尺

系统需求

来源端设备

来源端设备或电脑需安装下列连接头:

•

HDB-15连接头

•

音频连接端口(选择性)

发送端

•

ATEN VE170T A/V Over Cat 5 发送端或

•

ATEN VS1204T / VS1208T 4/8端口 A/V Over Cat 5 分配器

接收端

•

ATEN VE170R A/V Over Cat 5 接收器或

•

ATEN VE170RQ A/V Over Cat 5 具备抗色偏功能的接收器

显示端设备

•

一个配有HDB-15连接头的VGA, SVGA, XGA, SXGA, WUXGA或multisync显示端设备或接

收器

•

扬声器（选择性）

线缆

•

使用一条VGA/音频线缆从来源端设备连接至发送端(VE170T/VS1204T/VS1208T)

•

使用一条Cat 5e线缆从发送端(VE170T/VS1204T/VS1208T)连接至VE170R/VE170RQ接收端

•

使用一条VGA/音频线缆从VE170R/VE170RQ连接至显示端设备

最长的线缆距离

来源端设备



发送端(VE170T / VS1204T / VS1208T): 10米

发送端



近端显示器: 20米

发送端



接收器 (VE170R / VE170RQ): 300米

接收器



远程显示器: 20米

要件

ソースデバイス

VGA/オーディオコンテンツのソースデバイスには、下記のハードウェア環境が必要です。

•

D-sub15ピンコネクタ

•

オーディオ出力ポート(オプション)

トランスミッター

•

ATENVE170TA/VOverCat5トランスミッターまたは

•

ATENVS1204T/VS1208T4/8ポートA/VOverCat5スプリッター

レシーバー

•

ATENVE170RA/VOverCat5レシーバーまたは

•

ATENVE170RQデスキュー機能搭載A/VOverCat5レシーバー

表示装置

•

D-sub15ピンコネクタを搭載したVGA、SVGA、XGA、SXGA、WUXGAまたはマルチシ

ンクモニター

•

スピーカー(オプション)

ケーブル

•

ソースデバイスとトランスミッター(VE170T/VS1204T/VS1208T)の接続には、

VGA/オーディオケーブルを使用してください。

•

トランスミッター(VE170T/VS1204T/VS1208T)とVE170R/VE170RQレシーバ

ーの接続にはカテゴリ5eケーブルを使用してください。

•

VE170R/VE170RQと表示装置の接続にはVGA/オーディオケーブルを使用してくださ

い。

最大延長距離

ソースデバイス



トランスミッター(VE170T/VS1204T/VS1208T):10m

トランスミッター



ローカルディスプレイ:20m

トランスミッター



レシーバー(VE170R/VE170RQ):300m

レシーバー



リモートディスプレイ:20m

Riepilogo Hardware

A. VE170T – vista anteriore

1. Porta di ingresso video

2. Porta di uscita video

B. VE170R – vista anteriore

1. Porta di uscita video

2. Porta di uscita audio

C. VE170RQ – vista anteriore

1. Porta di uscita video

2. Porta di uscita audio

3. Sintonizzatore RGB

D. VE170R / VE170RQ - vista posteriore

1. Terminale di messa a terra

2. Sintonizzatore guadagno video

3. Sintonizzatore compensazione video

4. Porta Line In

5. Presa d’alimentazione

6. LED di alimentazione (sopra)

E. VE170T - vista posteriore

1. Terminale di messa a terra

2. Porta di ingresso audio

3. Porta di uscita audio

4. Porta Line Out

5. Presa d’alimentazione

6. LED di alimentazione (sopra)

Installazione dell’hardware

• Prima di iniziare l’installazione assicurarsi che tutti i dispositivi da collegare siano spenti.

• Allo scopo di prevenire danni durante l’installazione, assicurarsi che tutti i dispositivi

interessati siano dotati di un’adeguata messa a terra.

하드웨어 리뷰

A. VE170T 전면부

1. 비디오 입력 포트

2. 비디오 출력 포트

B. VE170R 전면부

1. 비디오 출력 포트

2. 오디오 출력 포트

C. VE170RQ 전면부

1. 비디오 출력 포트

2. 오디오 출력 포트

3. RGB 튜너(Tuner)

D. VE170R / VE170RQ 후면부

1. 접지 터미널

2. 비디오 감도(Gain) 튜너(Tuner)

3. 비디오 보정 튜너(Tuner)

4. 라인 입력 포트

5. 전원 잭

6. 전원 LED (상부)

E. VE170T 후면부

1. 접지 터미널

2. 오디오 입력 포트

3. 오디오 출력 포트

4. 라인 출력

5. 전원 잭

6. 전원 LED (상부)

硬體檢視

A. VE170T前視圖

1. 視訊輸入埠

2. 視訊輸出埠

B. VE170R前視圖

1. 視訊輸出埠

2. 音訊輸出埠

C. VE170RQ前視圖

1. 視訊輸出埠

2. 音訊輸出埠

3. RGB旋扭

D. VE170R / VE170RQ背視圖

1. 接地埠

2. 視訊增益旋扭

3. 視訊補償旋扭

4. Line In連接埠

5. 電源插孔

6. 電源LED指示燈 (上蓋)

E. VE170T 背視圖

1 接地埠

2 音訊輸入埠

3 音訊輸出埠

4 Line Out連接埠

5 電源插孔

6 電源LED指示燈(上蓋)

硬件检视

A. VE170T前视图

1. 视频输入端口

2. 视频输出端口

B. VE170R前视图

1. 视频输出端口

2. 音频输出端口

C. VE170RQ前视图

1. 视频输出端口

2. 音频输出端口

3. RGB 旋纽

D. VE170R / VE170RQ后视图

1. 接地端口

2. 视频增益旋纽

3. 视频补偿旋纽

4. Line In连接端口

5. 电源插孔

6. 电源LED指示灯 (上盖)

E. VE170T 后视图

1. 接地端口

2. 音频输入端口

3. 音频输出端口

4. Line Out连接端口

5. 电源插孔

6. 电源LED指示灯(上盖)

製品各部名称



A.VE170Tフロントパネル

1.ビデオ入力ポート

2.ビデオ出力ポート

B.VE170Rフロントパネル

1.ビデオ出力ポート

2.オーディオ出力ポート

C.VE170RQフロントパネル

1.ビデオ出力ポート

2.オーディオ出力ポート

3.RGBチューナー

D.VE170R/VE170RQリアパネル

1.グランドターミナル

2.ビデオゲインチューナー

3.ビデオ補正チューナー

4.LINEINポート

5.電源ジャック

6.電源LEDランプ(上)

E.VE170Tリアパネル

1.グランドターミナル

2.オーディオ入力ポート

3.オーディオ出力ポート

4.LINEOUTポート

5.電源ジャック

6.電源LEDランプ(上)

ハードウェアのセットアップ



•

セットアップに取り掛かる前に、使用する機器の電源がすべてOFFになっていることを確

認してください。

•

機器にダメージを与えないように、すべての機器が適切に接地されていることを確認して

1. Connettere un’estremità del cavo VGA/Audio alle porte video e audio del dispositivo A/V

sorgente (ad es. computer o lettore DVD).

2. Connettere l’altra estremità del cavo VGA/Audio alle porte Video In e Audio In poste del

trasmettitore (VE170T / VS1204T / VS1208T).

3. Collegare il dispositivo locale di visualizzazione e gli altoparlanti alle porte Video Out e

Audio Out dell'unità.

4. Usare un cavo Cat 5e per collegare le porte Line Out RJ-45 del VE170T / VS1204T /

VS1208T alla porta Line In del VE170R / VE170RQ.

5. Inserire i cavi audio e video dello schermo remoto alle porte Audio Out e Video Out del

VE170R / VE170RQ.

6. Utilizzare l’alimentatore in dotazione per connettere l'unità a una presa di corrente CA.

7. Accendere il computer e i dispositivi di visualizzazione.

Regolazione dell’immagine

La qualità del segnale video può diminuire con la distanza. Usare le manopole di comando

del guadagno video e della compensazione video per aumentare/ridurre il guadagno del

segnale video e per regolare la compensazione.

Deskew (solo VE170RQ)

L'unità VE170RQ è dotata della tecnologia Deskew brevettata di ATEN. Per effettuare la

regolazione ﬁ ne del segnale video, usare le manopole del sintonizzatore RGB per aumentare/

ridurre il ritardo dei segnali colore rosso, verde o blu.

Staffa Din e montaggio a parete

Montaggio del VE170 su una staffa Din:

• Utilizzando le viti fornite con la confezione, avvitare le staffe di montaggio sul retro del

dispositivo, poi avvitare i limitatori in dotazione sulle staffe ed inﬁ ne ﬁ ssare il VE170 alla

staffa Din.

Montaggio a parete del VE170:

• Utilizzando le viti fornite con la confezione, avvitare le staffe di montaggio sul retro del

dispositivo e poi ﬁ ssarle alla parete.

Nota: Il kit di montaggio in rack del VE170 supporta lo standard VESA FDMI.

하드웨어 설치

• 설치하기 전에, 반드시 모든 장비의 전원이 차단되어 있는지 확인하십시오.

• 설치 도중 피해를 예방하기 위해, 모든 장비가 적절히 접지되어 있는지 확인하십시오.

1. VGA/Audio 케이블을 A/V 기본 장비의 비디오 포트 / 오디오 포트에 연결하십시오. (예 : 컴

퓨터 또는 DVD player).

2. 송신기 (VE170T/VS1204T/VS1208T) 비디오 입력 및 오디오 입력 포트에 VGA/Audio 케이

블 반대 끝부분을 연결합니다.

3. 로컬 디스플레이와 스피커를 유닛의 비디오 출력 / 오디오 출력 포트에 연결하십시오.

4. Cat 5e 케이블을 사용하여 VE170T / VS1204T / VS1208T 제품의 RJ-45 라인 출력 포트와

VE170R / VE170RQ 제품의 라인 입력 포트를 연결하십시오.

5. 원격 디스플레이의 비디오, 오디오 케이블을 VE170R / VE170RQ 제품의 비디오 출력 / 오

디오 출력 포트에 연결하십시오.

6. 패키지에서 제공되는 전원 어댑터를 사용하여 AC 전원과 유닛을 연결하십시오.

7. 모든 기본 장비 및 디스플레이 장비의 전원을 켜십시오.

비디오 세부설정

비디오 신호의 품질은 거리에 따라 나빠질 수 있습니다. 비디오 감도(Gain) 조절 및 비디오 보

정을 이용하여 비디오 신호 감도를 증가/감소시킬 수 있으며, 보정을 통한 세부 설정이 가능

합니다.

Deskew (VE170RQ only)

VE170RQ 제품은 비디오 신호를 최적으로 조절할 수 있는 ATEN 만의 특허받은 Deskew기능

을 사용합니다. RGB 튜너(Tuner)를 사용하여 Red, Green, Blue 색상의 지연시간을 증가/감소

시킬 수 있습니다.

Din 레일과 벽 마운팅

VE170 제품을 din 레일에 고정하는 방법은 다음과 같습니다 :

• 패키지에서 제공되는 스크류를 사용하여 마운팅 브라켓을 유닛의 바닥에 고정시킨 후, 제공

되는 클립퍼(clippers)를 브라켓에 고정하고 VE170 제품을 Din 레일에 고정하십시오.

VE170 제품을 벽에 고정하는 방법은 다음과 같습니다 :

• 패키지에서 제공되는 스크류를 사용하여 마운팅 브라켓을 유닛의 바닥에 고정시킨 후, 브라

켓을 벽에 고정하십시오.

硬體安裝

•

在安裝程序前，請確認所連接的電源皆已關閉。

•

避免損害您的設備，請確認所有欲連接的裝置皆已經適當地接地。

1. 將VGA/音訊線材的一端連接至A/V來源端裝置上的視訊和音訊的連接埠(例如:電腦或DVD錄放

影機).

2. 將VGA/音訊線材的另一端連接至發送端(VE170T/VS1204T/VS1208T)的視訊和音訊輸入埠。

3. 將近端顯示器和喇叭連接至發送端的視訊和音訊輸出埠。

4. 使用Cat 5e線材從VE170T/VS1204T/VS1208T的RJ-45 Line Out輸出埠連接至VE170R/

VE170RQ的Line In 輸入埠。

5. 將視訊和音訊線材從遠端顯示器插至VE170R/VE170RQ的視訊和音訊輸出埠。

6. 使用包裝內提供的電源變壓器，插至裝置的AC電源插座。

7. 開啟來源端和顯示器。

影像調整

視訊訊號的品質會依距離拉長而降低。使用視訊增益控制和視訊補償旋鈕以加強/降低視訊訊號

增益和調整補償。

抗色偏功能Deskew (VE170RQ)

VE170RQ具有ATEN獨家的抗色偏技術，可以使用RGB旋扭手動調整紅綠藍的傳輸訊號，視訊訊

號微調使用RGB Tuner旋鈕以增加/減少紅，綠，或藍顏色訊號的延遲時間。

DIN Rail 軌道及牆壁安裝

如欲將VE170安裝至DIN Rail軌道上，請執行如下:

•

使用本包裝內所提供的螺絲，將安裝固定片鎖至裝置的底部，並將本包裝內所提供的彈夾鎖

至固定片上, 最後將VE170夾牢於DIN Rail上。

如欲將VE170安裝於牆壁上, 請執行如下:

•

使用本包裝內所提供的螺絲，將安裝固定片鎖至裝置的底部，再將固定片連同裝置鎖至牆壁

上。

注意：VE170機架安裝配件支援VESA FDMI安裝標準。

硬件安装

• 在安装程序前，请确认所连接的电源皆已关闭。

• 避免损害您的设备，请确认所有欲连接的设备皆已经适当地接地。

1. 将VGA/音频线缆的一端连接至A/V来源端设备上的视频和音频的连接端口(例如:电脑或

DVD录放机).

2. 将VGA/音频线缆的另一端连接至发送端(VE170T/VS1204T/VS1208T)的视频和音频输入端

口。

3. 将近端显示器和扬声器连接至发送端的视频和音频输出端口。

4. 使用Cat 5e线缆从VE170T/VS1204T/VS1208T的RJ-45 Line Out输出端口连接至VE170R/

VE170RQ的Line In 输入端口。

5. 将视频和音频线缆从远程显示器插至VE170R/VE170RQ的视频和音频输出端口。

6. 使用包装内提供的电源变压器，插至设备的AC电源插座。

7. 开启来源端和显示器。

影像调整

视频信号的质量会依距离拉长而降低。使用视频增益控制和视频补偿旋钮以加强/降低视频信

号增益和调整补偿。

抗色偏功能Deskew (VE170RQ)

VE170RQ具有ATEN独家的抗色偏技术，可以使用RGB 旋纽手动调整红绿蓝的传输信号，视频

信号微调使用RGB旋钮以增加/减少红，绿，或蓝颜色信号的延迟时间。

DIN Rail 轨道及墙壁安装

如欲将VE170安装至DIN Rail轨道上，请执行如下:

• 使用本包装内所提供的螺丝，将安装固定片锁至设备的底部，并将本包装内所提供的弹夹锁

至固定片上, 最后将VE170夹牢于DIN Rail上。

如欲将VE170安装于墙壁上, 请执行如下:

• 使用本包装内所提供的螺丝，将安装固定片锁至设备的底部，再将固定片连同设备锁至墙壁

上。

注意：VE170机架安装配件支持VESA FDMI 安装标准。

ください。

1.VGA/オーディオケーブルの片側にあるコネクタを、A/Vソースデバイス(例：コンピュ

ーター、DVDプレーヤー等)上のビデオポートとオーディオポートに接続してください。

2.手順1で使用したケーブルの反対側にあるコネクタを、トランスミッター(VE170T/

VS1204T/VS1208T)ビデオ入力ポートとオーディオ入力ポートに接続してください。

3.ローカルディスプレイとスピーカーを、製品上のビデオ出力ポートとオーディオ出力ポー

トに接続してください。

4.カテゴリ5eケーブルで、VE170T/VS1204T/VS1208T上のRJ-45LINEOUTポート

とVE170R/VE170RQ上のLINEINポートを接続してください。

5.リモートディスプレイのビデオ・オーディオケーブルを、VE170R/VE170RQ上のビ

デオ出力ポートとオーディオ出力ポートに接続してください。

6.製品同梱の電源アダプタのケーブルをユニット本体に接続し、この電源アダプターをAC

電源のアウトレットに接続してください。

7.ソースデバイスと表示装置に電源を入れてください。

画質調整

延長距離によってはビデオ信号が劣化することがあります。このような場合には、ビデオゲ

インコントロールやビデオ補正の調節ツマミで、ビデオ信号のゲインを増減させたり、補正

を行ったりしてください。

デスキュー(VE170RQのみ)

VE170RQはそのデスキュー技術を特長としています。ビデオ信号を微調整する場合は、

RGBチューナーの調節ツマミを使って、赤、緑、青の各信号の遅延時間をそれぞれ増減さ

せてください。

DINレールや壁へのマウント

VE170のDINレールへのマウント:

•

製品同梱のネジを使って、ユニットの底面にマウント用ブラケットをネジ止めし、同じく

同梱のクリップをこのブラケットにネジ止めした後に、VE170をDINレールに取り付けて

ください。

VE170の壁へのマウント:

•

製品同梱のネジを使って、ユニットの底面にマウント用ブラケットをネジ止めした後に、

このブラケットを壁にネジ止めしてください。

Speciﬁ che

Funzione VE170T VE170R VE170RQ

Connettori

Entrata video

(Video in)

1 x HDB-15 maschio

(blu)

N/A

Uscita video

(Video out)

1 x HDB-15 femmina (blu)

Entrata audio

1 x jack audio

femmina (verde)

N/A

Uscita audio 1 x jack audio femmina (verde)

Da dispositivo a

dispositivo

1 x RJ-45 femmina

Alimentazione 1 x connettore CC

LED Alimentazione N/A 1 (verde)

Interruttore

Controllo manuale

del guadagno

N/A 2 x manopola

Sintonizzatore RGB N/A N/A 3 x manopola

Video

1920x1200 @ 60Hz (30 m);

1600x1200 @ 60Hz (150 m);

1024x768@ 60Hz (300 m)

1920x1200 @ 60Hz

(150 m);

1280x1024 @ 60Hz

(300 m)

Distanza del cavo 300 m

Consumo elettrico CC5,3V, 2.66 W CC5,3V; 3.66W CC5,3V; 4.82W

Condizioni

ambientali

Temperatura

operativa

0-50˚C

Temperatura di

conservazione

-20-60˚C

Umidità Da 0 a -80% umidità relativa, senza condensa

Proprietà

ﬁ siche

Case Metallo

Peso 0,25 kg

Dimensioni

(L x P x H)

11,95 x 8,56 x 2,26 cm

알림: VE170 랙 마운트 키트는 VESA FDMI 표준 규격을 지원합니다.

제품 사양

기능 VE170T VE170R VE170RQ

커넥터

비디오 입력

1 x HDB-15 Male

(Blue)

N/A

비디오 출력 1 x HDB-15 Female (Blue)

오디오 입력

1 x Audio Jack

Female (Green)

N/A

오디오 출력 1 x Audio Jack Female (Green)

유닛 간 연결 1 x RJ-45 Female

전원 1 x DC Jack

LED 전원 N/A 1 (Green)

스위치

수동 감도 조절 N/A 2 x Knob

RGB 튜너(Tuner) N/A N/A 3 x Knob

비디오

1920x1200 @ 60Hz (30 m);

1600x1200 @ 60Hz (150 m);

1024x768@ 60Hz (300 m)

1920x1200 @

60Hz (150 m);

1280x1024 @

60Hz (300 m)

케이블 거리 300 m

전력 소비 DC5.3V, 2.66 W DC5.3V, 3.66 W DC5.3V, 4.82 W

환경

작동 온도 0 50°C–

보관 온도 -20 60°C–

습도 비응축상태에서 0 80% RH–

제품 외관

재질 금속

중량 0.25 kg

크기

(L x W x H)

11.95 x 8.56 x 2.26 cm

規格表

功能 VE170T VE170R VE170RQ

介面

視訊輸入

1 x HDB-15公頭

(藍色)

N/A

視訊輸出 1 x HDB-15母頭(藍色)

音訊輸入

1 x音訊插孔母頭(綠

色)

N/A

音訊輸出 1 x音訊插孔母頭(綠色)

Unit to Unit 1 x RJ-45母頭

電源 1 x DC插孔

LED指示燈電源 N/A 1 (綠色)

開關

手動增益控制 N/A 2 x旋鈕

RGB旋扭 N/A N/A 3 x 旋鈕

視訊解析度

1920x1200 @ 60Hz (30公尺);

1600x1200 @ 60Hz (150公尺)

1024x768@ 60Hz (300公尺)

1920x1200 @ 60Hz

(150公尺);

1280x1024 @ 60Hz

(300公尺)

線材距離300公尺

耗電量 DC5.3V, 2.66 W DC5.3V, 3.66 W DC5.3V, 4.82W

作業環境

操作溫度 0–50°C

儲存溫度 -20–60°C

濕度 0–80% RH, 非凝結

型體特性

外殼金屬

重量0.25公斤

尺寸(長x寬x高) 11.95 x 8.56 x 2.26公分

规格表

功能 VE170T VE170R VE170RQ

接口

视频输入

1 x HDB-15

公头(蓝色)

N/A

视频输出 1 x HDB-15母头(蓝色)

音频输入

1 x音频插孔

母头(绿色)

N/A

音频输出 1 x音频插孔母头(绿色)

Unit to Unit 1 x RJ-45母头

电源 1 x DC插孔

LED指示灯电源 N/A 1 (绿色)

开关

手动增益控制 N/A 2 x旋钮

RGB 旋纽 N/A N/A 3 x 旋钮

视频分辨率

1920x1200 @ 60Hz (30米);

1600x1200 @ 60Hz (150米)

1024x768@ 60Hz (300米)

1920x1200 @ 60Hz

(150米);

1280x1024 @ 60Hz

(300米)

线缆距离 300米

耗电量 DC5.3V, 2.66 W DC5.3V, 3.66 W DC5.3V, 4.82 W

作业环境

操作温度 0–50°C

储存温度 -20–60°C

湿度 0–80% RH, 非凝结

机体特性

外壳金属

重量 0.25公斤

尺寸

(长x宽x高)

11.95 x 8.56 x 2.26厘米

注意:VE170のラックマウントキットはVESAFDMI規格に対応しています。

製品仕様

機能 VE170T VE170R VE170RQ

コネクタ

ビデオ入力

D-sub15ピンオス

1

N/A

ビデオ出力 D-sub15ピンメス1

オーディオ入力

オーディオジャック

メス1

N/A

オーディオ出力オーディオジャックメス1

ユニット間接続 RJ-45メス1

電源 DC電源ジャック1

LEDランプ電源 N/A グリーン1

スイッチ

手動ゲイン調整 N/A 調節ツマミ2

RGBチューナー N/A N/A 調節ツマミ3

解像度

1,9201,200@60Hz(30m)

1,6001,200@60Hz(150m)

1,024768@60Hz(300m)

1,9201,200@

60Hz(150m)

1,2801,024@

60Hz(300m)

最大延長距離300m

消費電力 DC5.3V、2.66W DC5.3V、3.66W DC5.3V、4.82W

動作環境

動作温度 0〜50C

保管温度 -20〜60C

湿度 0〜80%RH、結露なきこと

ケース材料メタル

重量 0.25kg

サイズ

(WDH)

11.958.562.26cm

Package Contents

1 VE170T or VE170R or VE170RQ A/V Over

Cat 5 Extender

1 Power Adapter

1 Mounting Kit (1 pc)

1 User Instructions

Package Contents

1 VE170T + VE170R or 1 VE170T + VE170RQ

A/V Over Cat 5 Extender

1 VGA/Audio Cable (1.8m)

2 Power Adapters

1 Mounting Kit (2 pcs)

1 User Instructions

All information, documentation, and speciﬁ cations contained in this media are subject to change without prior notiﬁ cation by

the manufacturer. Please visit our website to ﬁ nd the most up to date version.

www.aten.com

電話支持：

400-810-0-810

www.aten.com

Phone: 02-467-6789

Produkt Specifikationer

Mærke:	ATen
Kategori:	Audio/video konverter
Model:	VE170Q
Type:	AV sender & modtager
Produktfarve:	Sort
Relativ luftfugtighed ved drift (H-H):	0 - 80 %
Driftstemperatur (T-T):	0 - 50 °C
Maksimal opløsning:	- pixel
DC-in-stik:	Ja
LED-indikatorer:	Ja
Maksimal overførselsafstand:	300 m
RJ-45 indgangs-porte:	1
VGA (D-Sub) indgangsporte:	1
Understøttede kabeltyper:	Cat5e
VGA (D-Sub) udgangsporte:	1
