Side 1/4

ATOLL ELECTRONIQUE

AV500

ATOLL ELECTRONIQUE

OWNER’S MANUAL ~ 5 CHANNEL POWER AMP.

Page 5Page 4

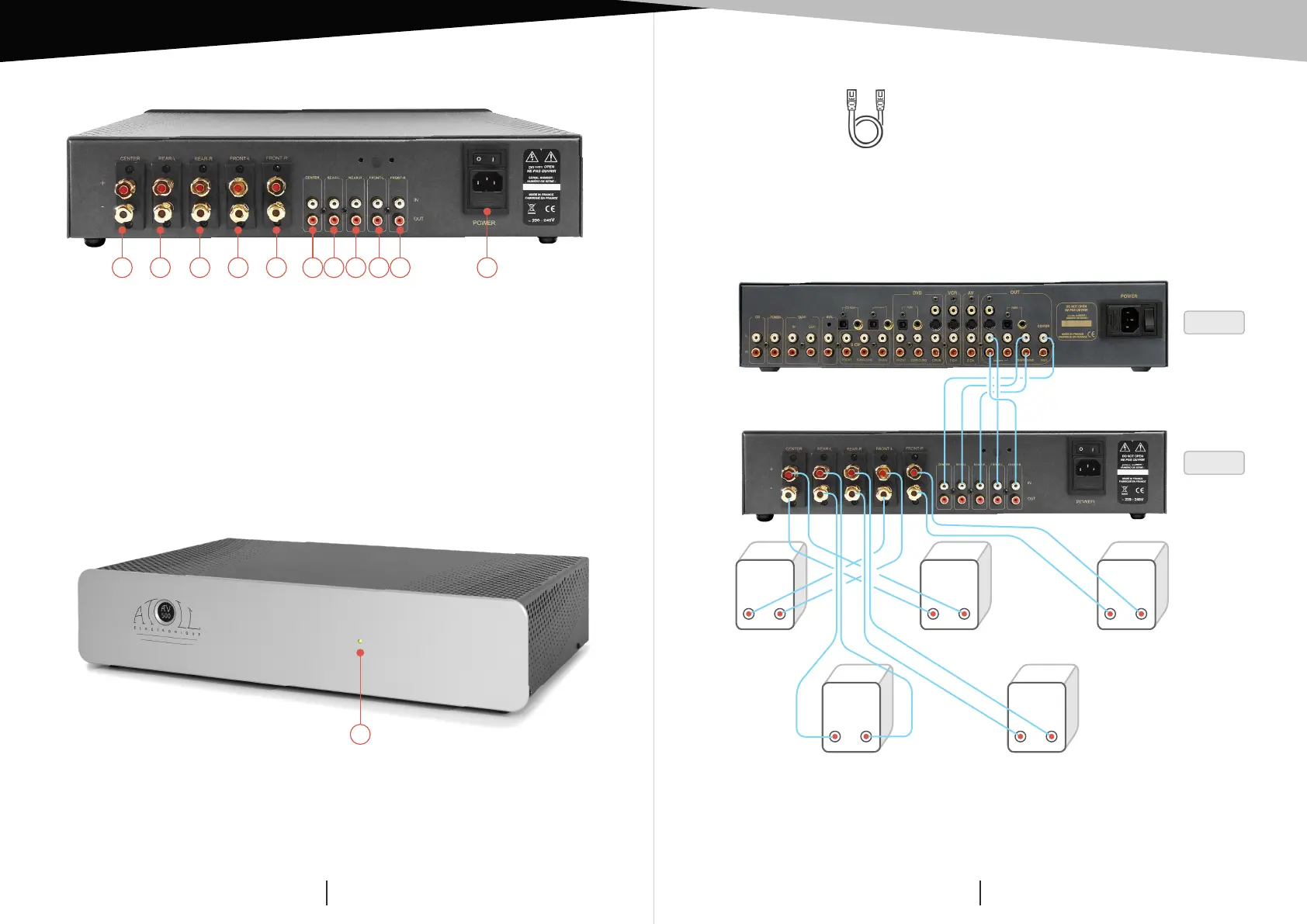

CONNECTINGS

1 2 3 4 5 6 7 8 9 10 11

Front left

Rear left Rear right

Center Front right

+– +–

+–

PR5.1

AV500

1) Center output.

2) Rear left output.

3) Rear right output.

4) Front left output.

5) Front right output.

6) Center IN/OUT.

7) Rear left IN/OUT.

8) Rear right IN/OUT.

9) Front left IN/OUT.

10) Front right IN/OUT.

11) Power plug and switch

(with fuse).

12) Power indicator led.

DETAILS OF FUNCTIONS

CABLE SCHEMATICS

Example of wiring with 1 PR5.1 and 1 AV500 powering 5 speakers. It is possible to do

bi-amplification from an audio/video preamp and 2 AV500s (1 AV500 for the treble,

the other for the bass). In this case, use the cinch outputs of the 1st AV500 to feed the

2nd AV500.

Produkt Specifikationer

Mærke:	Atoll
Kategori:	Modtager
Model:	AV500
Bredde:	440 mm
Dybde:	270 mm
Højde:	90 mm
Vægt:	12000 g
Produktfarve:	Sort
Frekvensområde:	5 - 200000 Hz
Forbindelsesteknologi:	Ledningsført
Lyd-output kanaler:	5.0 kanaler
Formål:	Hjem
klirfaktor (THD):	0.005 %
Signal/støjforhold:	100 dB
Spidseffekt pr. kanal:	100 W
Indgangsimpedans:	47000 ohm (Ω)
RMS udgangseffekt pr. kanal (4 Ohm):	100 W
RMS udgangseffekt pr. kanal (8 ohm):	85 W
