WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA
ATENÇÃO
ADVERTENCIA
Disconnect from power source to prevent electrical shock before installing or servicing. Check power
supply voltage and frequency.
Déconnecter l’alimentation avant toute opération d’installation ou de maintenance, afin d’éviter les
décharges électriques. Controler la tension et la fréquence d’alimentation.
Schalten Sie den Strom während der Installation oder bei Wartungsarbeiten ab um einen elektrischen
Schlag zu vermeiden. Prüfen Sie die Spannung und Frequenz der Stromquelle.
Scollegare dall’alimentazione prima dell’installazione e della messa in servizio. Controllare la tensione
di alimentazione e la frequenza.
Desligar a alimentação antes de realizar qualquer intervenção. Verificar a tensão e frequência da
alimentação.
Durante el proceso de instalación o mantenimiento desconectar la tensión de alimentación para evitar
descargas eléctricas. Comprobar tensión y frecuencia de alimentación.
Installation
Installation
Installation
Installazione
Instalação
Instalación
Mounting screws not provided
Vis de montage non-fournis.
Befestigungsschrauben sind im
Lieferumfang nicht enthalten.
Viti di montaggio non incluse.
Parafusos para montagem não
são fornecidos.
No se incluyen los tornillos de
montaje.
Seal Washers
Rondelles d étanchéité
Dichtungsscheiben
Rondelle di tenuta
Arruelas de selo
Arandelas de cierre
(UL TYPE 4, 4X, 13)
1
(AG1 - AG4)
Gasket not provided
Joint Plat non-fournis.
Dichtung ist im
Lieferumfang nicht enthalten.
Guarnizione non incluse.
Junta não são fornecidos.
No se incluyen los Junta.
Surface Mount
Surface Montage
Oberflächenmontage
Superficie Montaggio
Montagem De Superficie
Montaje Superficie
4x
3
2
WARNING Beacon surfaces may become hot during use. Let surface cool before touching.
La surface de la balise peut devenir brûlante lors de l'utilisation. Attendez que la surface
refroidisse avant de la toucher.
Die Oberfläche der Leuchte kann während des Betriebs heiß werden. Oberfläche erst dann
anfassen, wenn sie abgekühlt ist.
le superfici dei fari possono riscaldarsi durante l'uso. Lasciar raffreddare la superficie
prima di toccarla.
A superfície da baliza pode se tornar quente durante o uso. Espere até que a superfície esfrie
para tocá-la.
La superficie de los faros puede calentarse durante su utilización. Deje que se enfríe antes de tocarla.
AVERTISSEMENT
WARNUNG
AVVERTENZA
ATENÇÃO
ADVERTENCIA
B
A
A
A

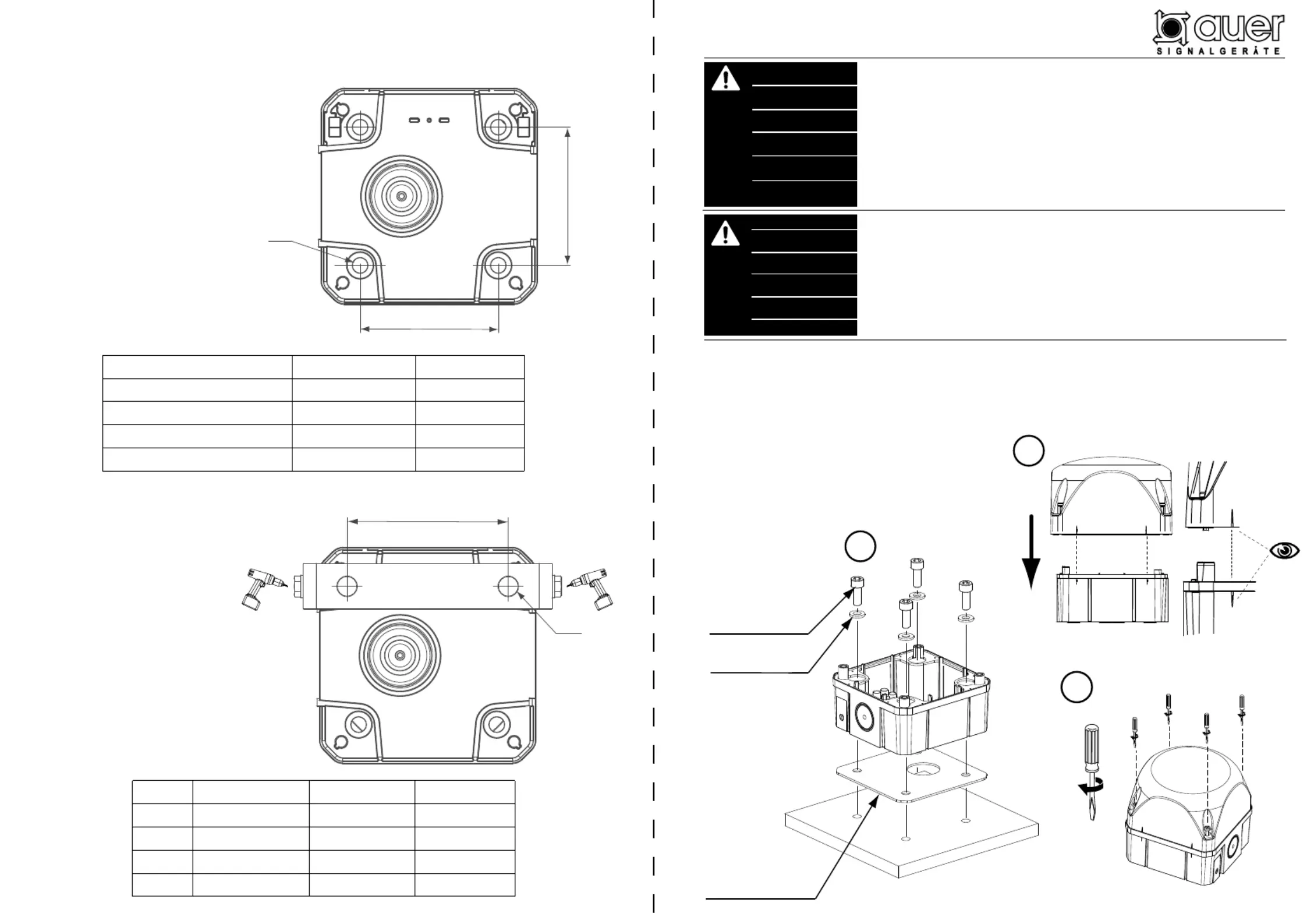

60 mm (2,36“)
91 mm (3,58“)
124 mm (4,88“)
167 mm (6,57“)
B
6,5 mm (0,26“)
6,5 mm (0,26“)
6,5 mm (0,26“)
6,5 mm (0,26“)
Type
AB1
AB2
AB3
AB4
C
70 mm (2,76“)
95 mm (3,74“)
112 mm (4,41“)
140 mm (5,51“)
D
8,0 mm (0,31“)
8,5 mm (0,33“)
8,5 mm (0,33“)
8,5 mm (0,33“)
D
C
ø E
ø
E
Type
QDS, QFS, QSS, QTS
QDM, QFM, QSM, QTM
QDL, QBL, QSL, QCL
QDX, QBX, QSX, QCX
Drilling pattern, Schéma de perçage, Bohrbild,
Dima di foratura, Padrão de perfuração, Plantilla patrón
Surface Mount
Montage en saillie
Oberflächenmontage
Superficie Montaggio
Montagem de Superfície
Montaje Superficie
Mounting option with metal bracket
Montage avec équerre métallique
Montage mit Metallwinkel
Fissaggio con staffa metallica
Montagem com suporte metálico
Montaje con escuadra metálica
TEMPERATURE RANGE, TEMPÉRATURE D'UTILISATION, TEMPERATURBEREICH -30°C .. +60°C
INTERVALLO TEMPERATURE, GAMA DE TEMPERATURA, RANGO DE TEMPERATURA -22 F .. +140 F
Q-Serie 1.4 Seite 1 Q-Serie 1 Seite 4
E
5,5 mm (13/64“)
6,5 mm (1/4“)
9,0 mm (3/8“)
9,0 mm (3/8“)
Electrical Connection
Raccordement Electrique
Elektrischer Anschluß
Collegamento Elettrico
Ligações Eléctricas
Conexiones Eléctricas
Bonding
Liaison
Verbindung
Collegamento
Ligação
Conexión
WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA
ATENÇÃO
ADVERTENCIA
Bonding between conduit connections is not automatic and must be provided as a part of the
installation.
Die Verbindung zwischen Leitungsanschlüssen wird nicht automatisch hergestellt und muss bei
der Installation erfolgen.
il collegamento a massa tra i connettori delle guaine non è automatico e deve essere previsto
nell'ambito dell'installazione.
A ligação entre as conexões de conduíte não é automática e deve ser fornecida como parte da
instalação.
El enlace entre las conexiones del conducto no es automático y debe hacerse como parte de la
instalación.
La connexion des masses n’est pas réalisée automatiquement par les raccordements des gaines
et doit être prévue séparément lors de l’installation.
ø
22 mm (7/8”)
ø
22 mm (7/8”)
.4
La NLb
(Max. #14 AWG)
Max. 2.5 mm2
6 mm
(0.24 in)
0.56 N•m
UL: (5 lb-in)
Type QDS, QDM, QDL, QDX
LaN Lb
XX
2-times
Type QBL, QBX NLa Lb Lc
Lc
XX 6-times
XX
random
WARNING On strobe beacons, hazardous voltage may be present with the power off. Before servicing,
disconnect power and then wait at least 1 minute for circuit to discharge.
Une tension dangereuse peut résider sur une balise stroboscopique éteinte. Déconnectez
l'alimentation et attendez que le circuit se décharge (au moins une minute) avant l'entretien.
Bei Blitzleuchten kann auch dann gefährliche Spannung vorhanden sein, wenn die Leuchte
ausgeschaltet ist. Vor der Wartung die Stromzufuhr ausschalten und anschließend mindestens
1 Minute bis zur vollständigen Entladung warten.
sui fari stroboscopici, è possibile che permanga una pericolosa corrente elettrica residua, anche
se il dispositivo è spento. Prima di effettuare operazioni di manutenzione, scollegare il faro
dall'alimentazione e attendere almeno un minuto perché il circuito si scarichi.
Em balizas estroboscópicas uma voltagem perigosa pode estar presente mesmo com a alimentação
desativada.Antes de fazer a manutenção, desligue a alimentação e aguarde pelo menos 1 minuto
para que o circuito possa ser descarregado.
Incluso apagados, los faros estroboscópicos pueden tener un voltaje peligroso. Antes de realizar
el mantenimiento, desconéctelos de la corriente y espere al menos 1 minuto hasta que se
descargue el circuito.
AVERTISSEMENT
WARNUNG
AVVERTENZA
ATENÇÃO
ADVERTENCIA
Do not use strobe lights around anyone suffering from cerebral disorders (epilepsy). Strobe
lights may cause seizures to occur.
Ne pas utiliser de stroboscopique à proximité de personnes souffrant de problèmes cérébraux
(épilepsie), afin d’éviter tout risque de crise.
Verwenden Sie keine Blitzleuchten-Module im Nahbereich von Personen die an Epilepsie leiden.
Non usare luci stroboscopiche nelle vicinanze di persone sofferenti di epilessia.
Não usar luzes strobe perto de pessoas sofrendo de problemas cerebrais (epilepsia). Estas luzes
podem provocar um ataque.
WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA
ATENÇÃO
ADVERTENCIA No utilizar luz estroboscópica alrededor de personas con problemas cerebrales (epilepsia).
La luz estroboscópica puede causar ataques epilépticos.
Type AKV
Ø 7-14 mm
( 0.28" - 0.55" )
0,5 - 4,0 mm²
#12 - #18 AWG
Ø 5 - 10 mm
( 0.20" - 0.40" )
Type AMK
Gasket
Joint Plat
Dichtung
Guarnizione
Junta
Junta

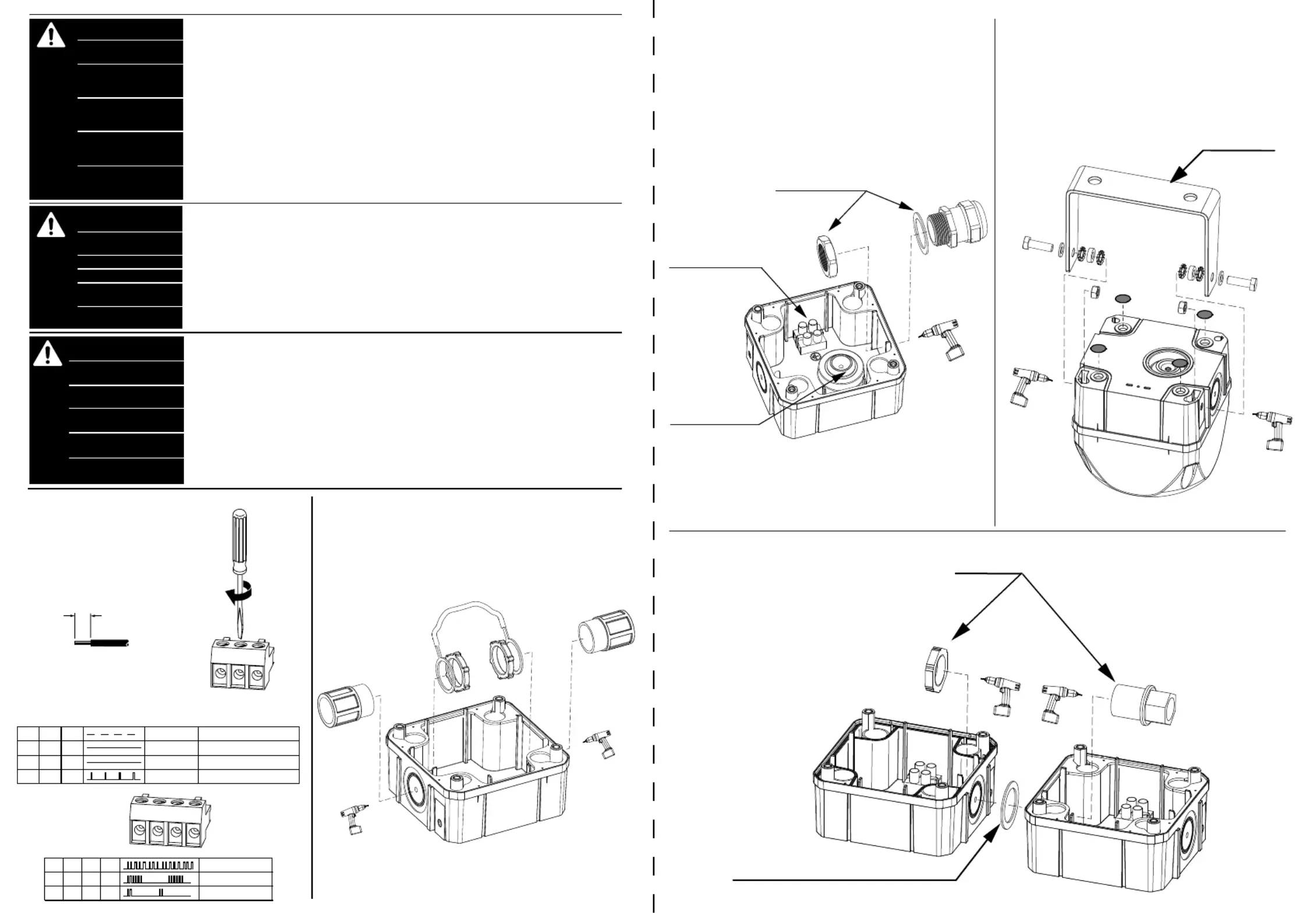

Metal Bracket Mount
Montage de l’équerre métallique
Metall Winkelmontage
Staffa di montaggio in metallo
Montagem do suporte metálico
Escuadra metálica de montaje
Mounting Kit AMK
Kit d’assemblage
Montagesatz AMK
Kit di montaggio AMK
Kit de montagem AMK
Kit de montaje AMK
Cable gland
Presse-étoupe
Kabelverschraubung
Pressacavo
Bucim
Entrada de cable
La N Lb
L
N
N
LFLASHING
STEADY
STEADY
STROBE
L
NL
LN
QDS, QDM, QDL, QDX
QDS
QDM, QDL, QDX
QFS, QFM
Q-Serie 1.4 Seite 3 Q-Serie 1 Seite 2
Type AB1-AB4
ø 20 mm (51/64”)
ø 20 mm (51/64”)
0.5 N•m
UL: (7 lb-in)
