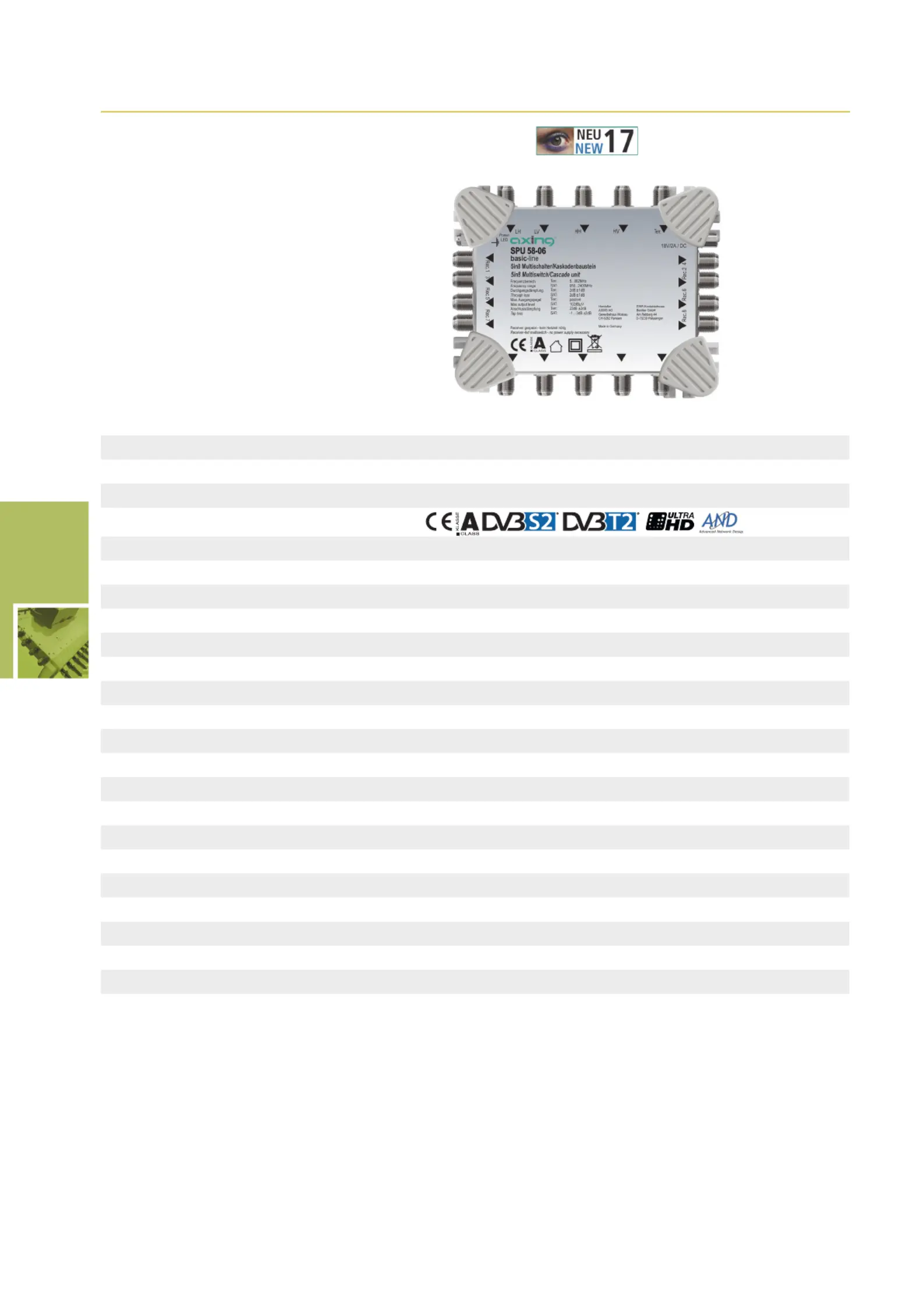

Side 1/1

Stand: Oktober 2017 | Technische Änderungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

Version: October 2017 | Technical changes, design modifications, errors and misprints are subject to change without prior notice.

Multischalter | 1 SAT-Position

Multiswitches | 1 SAT position

Multischalter/Kaskadenbausteine | 5 in 8, 12, 16, 24 oder 32

Multiswitches/cascade units | 5 in 8, 12, 16, 24 or 32

Teilnehmeranschlüsse SAT aktiv,

terrestrisch passiv

Kaskadierbar

Rückkanal

Receiver gespeist – kein Netzteil

nötig

Subscriber ports SAT active,

terrestrial passive

Cascadable

Return path

Receiver-fed – no power supply

necessary

basic-line

Artikel

Article

SPU 58-06 SPU 512-06 SPU 516-06 SPU 524-06 SPU 532-06

Artikelnummer

Part No.

SPU05806 SPU51206 SPU51606 SPU52406 SPU53206

Verpackungseinheit

Packing unit

Frequenzbereich (TERR | SAT)

Frequency range (TERR | SAT)

5…862 MHz | 950…2400 MHz

Anzahl der Eingänge

Number of inputs

Anzahl der Stammausgänge

Number of trunk outputs

Teilnehmeranschlüsse

Subscriber ports

8 12 16 24 32

Anschlussdämpfung TERR

Tap loss TERR

23 dB ±2 dB 27 dB ±3 dB 33 dB ±3 dB

Anschlussdämpfung SAT

Tap loss SAT

-1...-3 dB ±2 dB -1...-2 dB ±2 dB 2...-1 dB ±2 dB

Max. Ausgangspegel Teilnehmeranschluss SAT

Max. output level subscriber port SAT

102 dBμV

Schaltkriterien

Switch commands

13/18 V, 0/22 kHz

Durchgangsdämpfung TERR

Through loss TERR

2 dB ±1 dB 2…3 dB ±1 dB 2 dB ±2 dB

Durchgangsdämpfung SAT

Through loss SAT

2 dB ±1 dB 2…4 dB ±1 dB 2…6 dB ±2 dB

Entkopplung VH

Isolation VH.

>30 dB

Entkopplung TERR-Eing.SAT-Eing.

Isolation TERR inputSAT. input

30 dB

Anschlüsse

Connectors

Umgebungstemperaturbereich (gemäß EN 60065)

Ambient temperature range (acc. to EN 60065)

-20…+50°C

Stromaufnahme je Teilnehmeranschluss

Current consumption per subscriber port

< 35 mA

Maximaler LNB-Versorgungsstrom

Max. LNB supply current

1500 mA

Potentialausgleichanschluss

Equipotential bonding connection

4 mm

Maße (B × H × T) ca.

Dimensions (W × H × D) appr.

112 x 137 x 63 mm 150 x 137 x 63 mm 240 x 137 x 63 mm

Schutzklasse

Protection class

IP 20

3rd order SAT max. EN50083-3 35dB KMA (2 Sender Messmethode | 2 sender test method)

Produkt Specifikationer

Mærke:	Axing
Kategori:	Skifte
Model:	SPU 516-06
Kode for international beskyttelse (IP):	IP20
Bredde:	150 mm
Dybde:	63 mm
Højde:	137 mm
RF-stik type:	F
Driftstemperatur (T-T):	-20 - 50 °C
Strømforbrug:	1500 mA
Antal udgange:	16 outputs
Antal indgange:	5 inputs
Input frekvensområdet (jordbaseret):	950 - 2400 MHz
