Side 1/2

Operating and assembly

instructions

Bedienings- en

montagehandleiding

2995

Motion detector 1.1 m

(2-conductor)

Bewegingsmelder 1,1 m

(2-geleiders)

2996

Motion detector 1.1 m

(3-conductor)

Bewegingsmelder 1,1 m

(3-geleiders)

Berker GmbH & Co. KG - Klagebach 38 - 58579 Schalksmühle/Germany - Telefon: + 49 (0) 23 55/90 5-0 - Telefax: + 49 (0) 23 55/90 5-3111 - www.berker.com -

6LE001078C - 10/2017

Safety instructions

Electrical equipment may only be installed and

assembled by a qualiﬁ ed electrician in accor-

dance with the relevant installation standards,

regulations, directives and safety and accident

prevention directives of the country.

Failure to comply with these installation in-

structions may result in damage to the device,

ﬁ re or other hazards.

Due to its detection behaviour the device is not

suitable for use in burglary detection or alarm

systems.

Not suitable for the installation of stair light

switches.

These instructions are an integral component

of the product and must be retained by the end

user.

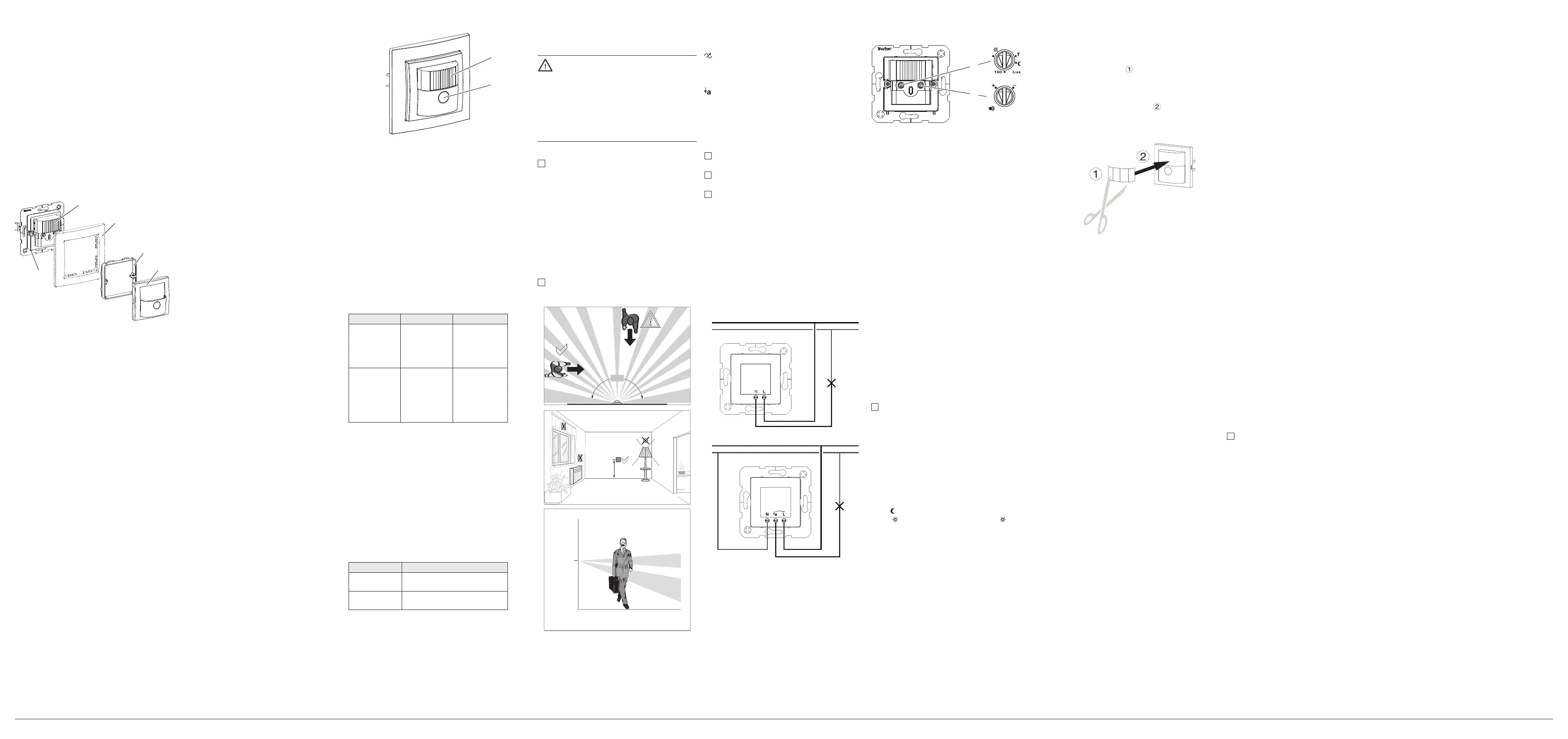

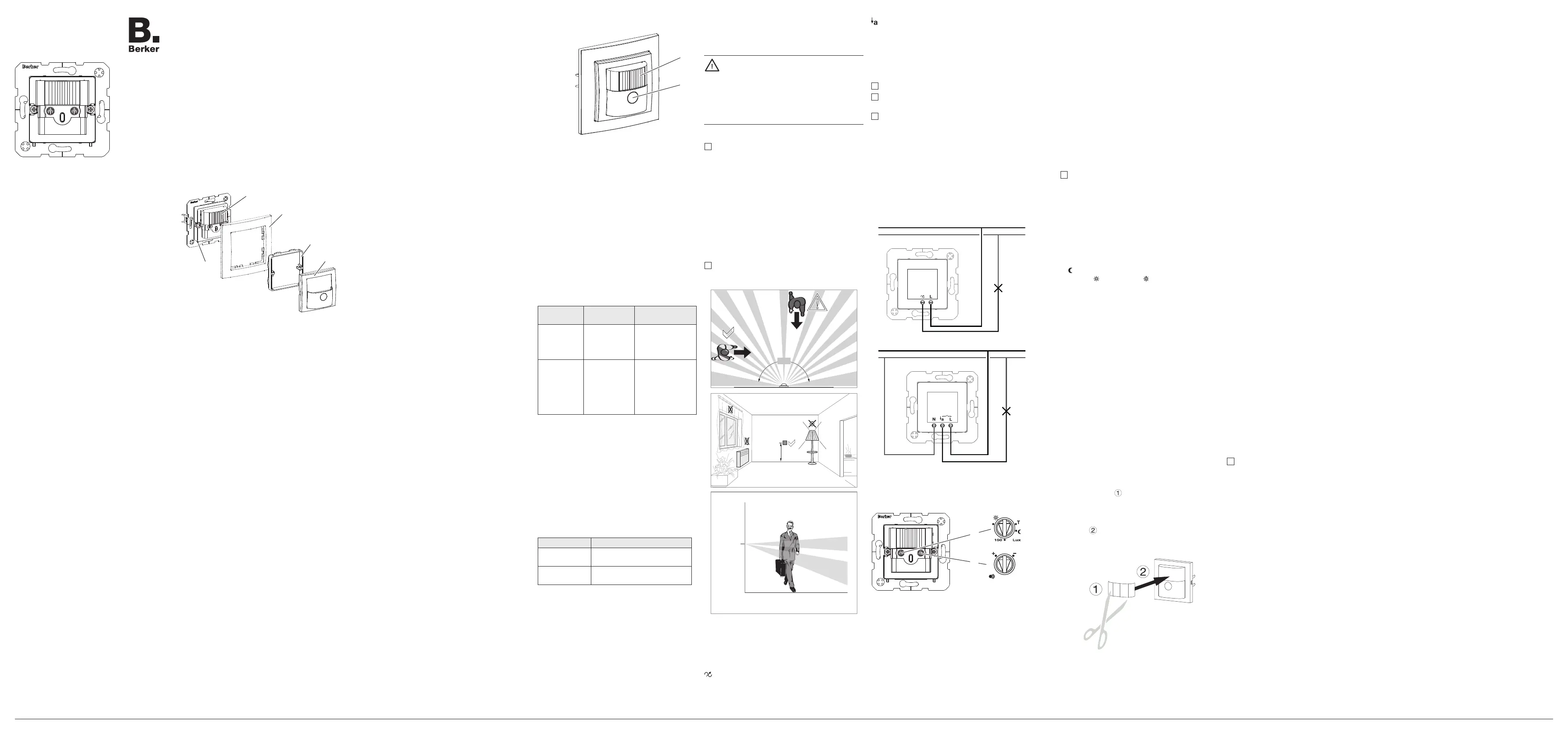

Figure 1: Design and layout of the device

Design and layout of the device

Figure 1

(1) Motion detector

(2) Frame (not within scope of delivery)

(3) Intermediate ring

(4) Design cover

(5) Retaining lug

Function

Correct use

- Automatic switching of lighting depending on

heat motion and ambient brightness

- Can only be used as individual unit

- Only suitable for use in indoor areas with no

drip and no spray water

Product characteristics

- Integrated button for selecting operating mode

and switch-off pre-warning

- Operating mode - automatic mode, permanent

ON, permanent OFF can be selected

- LED for displaying the operating mode signal-

ling overload and overheating

- Potentiometer for adjusting the response bright-

ness and detection sensitivity

- Delay time: 3 minutes (preset)

- Electronic short circuit protection

- Electronic overload and overheating protection

Automatic mode

The motion detector detects heat motion caused

by people, animals, or objects.

- The light will be switched on for the delay time,

if movements are detected in the detection area

and the set brightness threshold is undershot.

Each additional movement in the detection area

restarts the delay time.

- Switch-off pre-warning: the connected lighting

ﬂ ashes 30 s and 15 s 1 x respectively before

the delay time has elapsed. Each movement

detected during the switch-off pre-warning re-

starts the delay time.

- The light will be switched off if no more motion

is detected within the detection area and the

delay time and switch-off time have elapsed.

Performance after mains breakdown/return of

mains supply

- Mains breakdown shorter than 0.2 s:

The function is not impaired.

- Mains breakdown longer than 0.2 s:

There is no function during the mains break-

down.

- Return of mains supply:

The motion detector executes an initialisation

for approx. 30 s, during which the lighting will

be switched on. After the initialisation phase

has elapsed, the motion detection starts. The

load will be switched off if no more motions are

detected in the detection area.

Operation

Fig. 2: Operating and display elements

(6) Status LED behind the cover

(7) Button

Operation is executed by pushing the button (7) on

the motion detector:

- A short press of the button switches the opera-

ting modes. The operating mode is displayed

via the status LED behind the optics cover of

the motion detector.

- Holding down the button activates the switch-off

pre-warning. The switch-off pre-warning is dis-

played via the status LED behind the optics

cover of the motion detector (see Table 2).

Selecting the operating mode

 Repeated short press on button until the

desired operating mode is selected.

LED display Operating

mode

Performance

- AUTO Motion-dependent

and brightness-

dependent on/off

switch of the load

red PERMANENT

OFF

PERMANENT

Load is perma-

nently switched

off.

Load is perma-

nently switched

on.

Table 1: Display of operating modes

Deactivating switch-off pre-warning

The motion detector is in the factory setting

(switch-off pre-warning activated).

 Keep button pressed for approx. 5 s.

LED display ﬂ ashes 1x.

 Quickly press button 1x.

LED display ﬂ ashes 2x.

 To conﬁ rm, keep button pressed for approx. 2 s.

The switch-off pre-warning is deactivated.

LED display Switch-off pre-warning

ﬂashes 1x activated (factory setting)

ﬂashes 2x deactivated

Table 2: Selection of the switch-off pre-warning

Information for

electricians

Installation and electrical connection

DANGER!

Electrical shock when live parts are

touched.

An electric shock can be lethal.

Disconnect the connecting cables before

working on the device and cover all live

parts in the area!

Selecting installation location



Observe the motion orientation: a distinction is

made between „direct approach“ and „trans-

verse motion“. Motions transverse to the motion

detector can be detected better than motions

toward the motion detector (Fig. 3).

 Select an installation location that is free of vi-

bration. Vibrations can cause undesired swit-

ching.

 Avoid sources of interference in the detection

area. Sources of interference, e.g. heating ele-

ments, ventilation systems, air conditioners and

lamps that are cooling down can cause un-

desired switching (Fig. 3).



To avoid disturbing inﬂuences, the detection

ﬁeld can be restricted (see Restriction of the

detection ﬁeld).

180°

çç



1,1 m



1,1 m

Fig 3: Installation location of the motion detectors

Connecting and installing the motion detectors

Controller sensor (2-conductor)::

L Outer conductor

Outer conductor switched

Motion detector (3-conductor):

L Outer conductor

Outer conductor switched

N Neutral conductor

The lead is protected by means of a circuit breaker

(max 16 A).

 Connect motion detector 1.1 m according to the

circuiting diagram (Fig. 4 or 5).



Observe permissible connected load.



Connect motion detector 1.1 m (2-conductor):

only connect dimmable loads.



Not suitable for the installation of stair light

switches.

 Insert motion detector (1) into wall box, connec-

ting terminals must be at the bottom.

 Place frame (2) diagonally over both retaining

lugs (5) from below.

 Press down the frame and fasten with the inter-

mediate ring (3).

 Snap design cover (4) onto the motion detector.

The motion detector 1.1 m is connected and

ready for operation.

Fig. 4: Motion detector 1.1 m (2-conductor)

Fig. 5: Motion detector 1.1 m (3-conductor)

Start-up

Overview of adjustment elements

Fig. 6: Operation and adjustment elements

(8) Response brightness potentiometer

(9) Sensitivity potentiometer

Setting the detection performance

Test mode must be used to test the detection per-

formance. In test mode, the motion detector works

independent of brightness. Each detection swit-

ches on the lighting and status LED for 3 seconds.

Thereafter motion detection will be deactivated for

2 seconds.

The motion detector is connected and ready for

operation.

 Setting the test mode. To do this, set the re-

sponse brightness potentiometer (Fig. 6, 8) to

the T position.

 Leave the detection area and observe the swit-

ching behaviour.

If the motion detector switches on without moti-

on in the detection ﬁ eld, then sources of interfe-

rence (see Installation location) are present or

the sensitivity is set too high.

 Reduce the sensitivity if necessary and blank

out or remove any sources of interference by

restricting the detection ﬁ eld (see Limiting the

detection ﬁ eld).

 Check the detection area using a detection test

and adjust if necessary.



If no motions are detected within 3 minutes, the

motion detector switches to automatic mode

(Factory setting: Response brightness 150 Lux

and maximum sensitivity).

Setting the response brightness

The response brightness is the brightness value

saved in the motion detector; when this value is

undershot the motion detector switches the con-

nected load if movements are detected. The re-

sponse brightness can be set between approx.

5 ( ) over 150 Lux (factory setting) to daytime

operation ( ). The symbol stands for indepen-

dent of brightness switching. The response bright-

ness can be variably adjusted in the intermediate

areas.he response brightness can be set variably

in the intermediate areas.

 To control the lighting in stairwells in accor-

dance with DIN EN12464-1, 2003-3, select the

150 Lux potentiometer setting.

 Turn the response brightness potentiometer

(Fig. 6, 8) to the desired position.

Setting the sensitivity

Detection is factory-set to maximum sensitivity. If

frequent incorrect detections occur, the sensitivity

can be reduced. The sensitivity can be set bet-

ween approx. 10 % (-) to approx. 100 % (+).

 Turn the sensitivity potentiometer (Fig. 6, 9) to

the desired position.

Limiting the detection ﬁ eld

The detection ﬁ eld is limited with self-adhesive

masking ﬁ lm (see accessories) (Fig. 7).

 Unpack masking ﬁ lm and cut out the detection

area required .

For orientation, the ﬁ lm is marked at 45°, 90°

and 135°.

 Stick the masking ﬁ lm carefully onto the optical

cover .

In the masked area, heat motions are not regi-

stered by the motion detector.

Fig. 7: Attaching the masking ﬁ lm for limiting the

detection ﬁ eld

Appendix

Technical data

Operating voltage 230 V~

Rated frequency 50/60 Hz

Power consumption (Standby)

- Motion detector 2-conductor < 300 mW

- Motion detector 3-conductor < 350 mW

Switching capacity of motion detector 2-conductor:

- 230 V incandescent lamps and halogen lamps

25 ... 200 W

- Dimmable conventional transformers 25 ... 150 VA

- Dimmable electronic

and dual-mode transformers 25 ... 150 W

- Compact ﬂuorescent lamps 12 ... 48 W

- Dimmable 230 V LED lamps 8 ... 40 W

Switching capacity controller sensor 3-conductor:

- 230 V incandescent lamps and halogen lamps

max. 1000 W

- Conventional transformers max. 1000 VA

- Electronic and dual-mode transformers

max. 1000 W

- Fluorescent lamps max. 200 VA

- Compact ﬂuorescent lamps max. 350 W

- 230 V LED lamps max. 350 W

- Motors for cos phi 0.6 max. 1 A

Interlock time 2 s

Detection area approx. 10 x 12 m

Detection angle 180 °

Response brightness adjustable

approx. 5 ... 1000 lx/daytime operation

Sensitivity approx. 10 ... 1000 %

Delay time, preset 3 min

Operating temperature -5 ... +45 °C

Storage temperature -20 ... +60 °C

Relative humidity 0 ... 90 % (without

condensation)

Protection class II

(for complete installation)

Degree of protection IP 20

Impact resistance IK 04

Installation height 1.1 m

Installation depth 32 mm

Screw terminals for max. 2 x 1.5 ... 2.5 mm²

Troubleshooting



After removing a fault, the motion detector is

reactivated by pressing button (7). Alternatively,

the device can be switched off brieﬂy.

Motion detector does not switch on

Cause 1: The ambient brightness is greater than

the set brightness value.

Adjust brightness value.

Cause 2: Motion detector does not detect any

motions.

Increase sensitivity.

Motion detector switches on without any

motions

Cause: Sources of interference in the detection

area.

Remove any sources of interference if possible.

Reduce sensitivity.

Limit detection area.

Motion detector switches on and off constantly

during motion

Cause: Test mode is switched on.

Adjust the response brightness.

Motion detector switches off despite motion

Cause: The motion detector does not detect any

motions.

Increase sensitivity.

Motion detector does not switch off

Cause: Sources of interference in the detection

ﬁeld, motion detector detects motions constantly.

Remove any sources of interference if possible.

Reduce sensitivity.

Limit detection area.

Status LED ﬂashes repeatedly 3x at a rapid

cycle rate

Cause: Overload.

Reduce connected load.

Status LED ﬂashes repeatedly 4x at a rapid

cycle rate

Cause: Overheating.

Check installation conditions.

Observe the operating temperature.

Status LED ﬂashes repeatedly 5x at a rapid

cycle rate

Cause: Overvoltage.

Check electrical installation.

Accessories

Design cover Order no. 1190 ..

Warranty

We reserve the right to make technical and formal

changes to the product in the interest of technical

progress.

Our products are under guarantee within the scope

of the statutory provisions.

If you have a warranty claim, please contact the

point of sale or ship the device postage free with a

description of the fault to the appropriate regional

representative.

(1)

(2)

(3)

(4)

(5)

(8)

(9)

(6)

(7)

Berker GmbH & Co. KG - Klagebach 38 - 58579 Schalksmühle/Germany - Telefon: + 49 (0) 23 55/90 5-0 - Telefax: + 49 (0) 23 55/90 5-3111 - www.berker.com -

6LE001078C - 10/2017

Informatie voor

elektromonteurs

Montage en elektrische aansluiting

GEVAAR!

Gevaar voor elektrische schokken bij het

aanraken van spanningvoerende delen.

Elektrische schokken kunnen dodelijk

zijn.

Voorafgaand aan werkzaamheden aan het

apparaat de aansluitleidingen loskoppelen

en spanningvoerende delen in de omge-

ving bedekken!

Montageplaats kiezen



Bewegingsrichting in acht nemen: er wordt

onderscheid gemaakt tussen „eropaf lopen“

en „dwars gaan“. Bewegingen dwars op de

bewegingsmelder kunnen beter geregistreerd

worden dan bewegingen naar de bewegings-

melder toe (afbeelding 3).

 Trillingsvrije montageplaats kiezen. Trillingen

kunnen tot ongewenste schakelingen leiden.

 Storingsbronnen in het detectiebereik ver-

mijden. Storingsbronnen, bijv. radiatoren, venti-

latie-, airconditioningsinstallaties en afkoelende

verlichtingsmiddelen kunnen tot ongewenste

schakelingen leiden (afbeelding 3).



Om storende invloeden te voorkomen, kan het

detectieveld beperkt worden (zie Detectieveld

beperken).

180°

çç



1,1 m



1,1 m

Afbeelding 3: montageplaats van bewegingsmel-

ders

Functie

Juiste toepassing

- Automatisch schakelen van verlichting, af-

hankelijk van warmtebeweging en omgevings-

verlichting

- Alleen als apart element inzetbaar

- Uitsluitend geschikt voor binnengebruik zonder

druip- en spatwater

Producteigenschappen

- Geïntegreerde toets voor het selecteren van de

modus en de uitschakelwaarschuwing

- Modus automatische werking, permanent-AAN,

permanent-UIT selecteerbaar

- Led voor het weergeven van de modus en het

signaleren van overbelasting en een te hoge

temperatuur

- Potentiometer voor het instellen van de inscha-

kelhelderheid en de detectiegevoeligheid

- Nalooptijd: 3 minuten (vast ingesteld)

- Elektronische kortsluitbeveiliging

- Elektronische overbelastings- en overbelas-

tingsbeveiliging

Automatische werking

De bewegingsmelder registreert warmtebewegin-

gen die worden veroorzaakt door personen, dieren

of voorwerpen.

- Het licht wordt voor de nalooptijd ingeschakeld,

wanneer bewegingen in het detectiebereik her-

kend worden en de ingestelde helderheids-

drempel onderschreden is. Iedere verdere be-

weging in het detectiebereik start de nalooptijd

opnieuw.

- Uitschakelwaarschuwing: de aangesloten ver-

lichting knippert gedurende 30 s en 15 s voor

het verstrijken van de nalooptijd telkens 1x. Bij

elke beweging die tijdens de nalooptijd wordt

geregistreerd begint die uitschakelwaarschuw-

ing opnieuw.

- Het licht wordt uitgeschakeld, wanneer in het

detectiebereik geen beweging meer geregis-

treerd wordt en de nalooptijd en ook de uitscha-

kelvoorwaarschuwing afgelopen is.

Gedrag bij netspanningsuitval/

netspanningsterugkeer

- Netspanningsuitval korter dan 0,2 s:

de functie ondervindt geen hinder.

- Netspanningsuitval langer dan 0,2 s:

tijdens de netspanningsuitval is geen functie

actief.

- Netspanningsterugkeer:

de bewegingsmelder voert gedurende ca. 30 s

een initialisatie uit, intussen wordt de verlichting

ingeschakeld. Na het verstrijken van de initiali-

satiefase begint de bewegingsregistratie. De

belasting wordt uitgeschakeld indien in het de-

tetiebereik geen bewegingen meer worden ge-

registreerd.

Bediening

Afbeelding 2: bedienings- en weergave-elementen

(6) Status-led achter de afdekking

(7) Toets

De bediening geschiedt door indrukken van de

toets (7) op de bewegingsmelder:

- Kort indrukken van de toets schakelt de modi

om. De modus wordt via de status-led achter de

optiekafdekking van de bewegingsmelder weer-

gegeven.

- Door de toets ingedrukt te houden, wordt de

uitschakelwaarschuwing geactiveerd. De

uitschakelwaarschuwing wordt door de status-

led achter de optiekafdekking van de bewe-

gingsmelder weergegeven (zie tabel 2).

Modus kiezen

 Toets herhaald kort indrukken, tot de gewenste

modus geselecteerd is.

Led-weergave Modus Gedrag

- AUTO Bewegings- en

helderheidsaf-

hankelijk in-/uit-

schakelen van

de belasting

rood PERMANENT-

UIT

PERMANENT-

AAN

Belasting is

permanent

uitgeschakeld.

Belasting is

permanent

ingeschakeld.

Tabel 1: weergave van de modi

Uitschakelwaarschuwing deactiveren

De bewegingsmelder bevindt zich in de fabrieks-

modus (uitschakelwaarschuwing actief).

 Toets gedurende 5 s ingedrukt houden.

Led-weergave knippert 1x.

 Toets 1x kort indrukken.

Led-weergave knippert 2x.

 Toets ter bevestiging gedurende 2 s ingedrukt

houden.

De uitschakelwaarschuwing is nu gedeac-

tiveerd.

Led-weergave Uitschakelvoorwaarschuwing

knippert 1x geactiveerd (fabrieksinstelling)

knippert 2x gedeactiveerd

Tabel 2: selecteren van de uitschakelwaarschuw-

ing

Veiligheidsinstructies

Inbouw en montage van elektrische apparatuur

mogen alleen door een elektrotechnisch instal-

lateur worden uitgevoerd conform de betreffen-

de installatienormen, richtlijnen, voorschriften,

bepalingen en ongevallenpreventievoorschrif-

ten van het land.

Bij het niet naleven van de installatie-instruc-

ties kunnen schade aan het apparaat, brand of

andere gevaren optreden.

Het apparaat is op grond van het registratiege-

drag niet geschikt voor inzet in de inbraakmeld-

techniek of in de alarmtechniek.

Niet geschikt voor installatie met een trappen-

huisautomaat.

Deze handleiding maakt deel uit van het pro-

duct en dient in het bezit van de eindgebruiker

te blijven.

Afb. 1: opbouw van het apparaat

Opbouw van het apparaat

Afbeelding 1

(1) Bewegingsmelders

(2) Afdekraam (niet meegeleverd)

(3) Tussenring

(4) Designafdekking

(5) Borglip

Bewegingsmelder aansluiten en monteren

Bewegingsmelder (2-geleiders):

L Buitengeleider

Buitengeleider geschakeld

Bewegingsmelder (3-geleiders):

L Buitengeleider

Buitengeleider geschakeld

N Neutrale geleider

De voedingskabel is via een installatie-automaat

(max. 16 A) gezekerd.

 Bewegingsmelder 1,1 m conform aansluitsche-

ma (afb. 4 of 5) aansluiten.



Het toegestane aansluitvermogen in acht ne-

men.



Bewegingsmelder 1,1 m (2-geleiders): uitslui-

tend een dimbare belasting aansluiten.



Niet geschikt voor installatie met een trappen-

huisautomaat.

 Bewegingsmelder (1) in apparatuurdoos plaats-

en, de aansluitklemmen moeten zich aan de

onderkant bevinden.

 Afdekraam (2) schuin van onderen over de bei-

de borglippen (5) plaatsen.

 Afdekraam aandrukken en met de tussenring

(3) ﬁ xeren.

 Designafdekking (4) op de bewegingsmelder

vastklikken.

De bewegingsmelder 1,1 m is aangesloten en

klaar voor gebruik.

Afbeelding 4: bewegingsmelder 1,1 m (2-geleiders)

Afbeelding 5: bewegingsmelder 1,1 m (3-geleiders)

Inbedrijfstelling

Overzicht van de instelelementen

Afbeelding 6: bedienings- en instelelementen

(8) Inschakelhelderheid potentiometer

(9) Gevoeligheid potentiometer

Instelling van het detectiegedrag

Om het detectiegedrag te controleren, dient de

testwerking gebruikt te worden. In de testwerking

werkt de bewegingsmelder helderheidsonafhanke-

lijk. Iedere detectie schakelt de verlichting en de

status-led voor 3 seconden in. Daarna wordt de

bewegingsregistratie voor 2 seconden gedeac-

tiveerd.

De bewegingsmelder is aangesloten en klaar voor

gebruik.

 Testwerking instellen. Hiervoor potentiometer-

inschakelhelderheid (afbeelding 6, 8) op positie

T zetten.

 Detectiebereik verlaten en schakelgedrag

waarnemen.

Indien de bewegingsmelder zonder beweging in

het detectieveld inschakelt, zijn storingsbronnen

(zie montageplaats kiezen) aanwezig of de ge-

voeligheid is te hoog ingesteld.

 Indien nodig de gevoeligheid verlagen en sto-

ringsbronnen opheffen door het beperken van

het detectieveld (zie Detectieveld beperken) of

de storingsbronnen verwijderen.

 Detectiebereik door afwikkelen controleren en

indien nodig aanpassen.



Indien binnen 3 minuten geen bewegingen wor-

den geregistreerd, wisselt de bewegingsmelder

naar de automatische modus (fabrieksinstelling

inschakelhelderheid 150 Lux en maximale

gevoeligheid).

Inschakelhelderheid instellen

De inschakelhelderheid is de in de bewegingsmel-

der opgeslagen helderheidswaarde, waarbij de

bewegingsmelder de aangesloten belasting bij on-

derschrijden schakelt, wanneer bewegingen her-

kend worden. De inschakelhelderheid kan tussen

ca. 5 ( ) tot 150 Lux (fabrieksinstelling) tot dag-

stand ( ) ingesteld worden. Het symbool staat in

dat geval voor helderheidsonafhankelijk schakelen.

In de tussenbereiken kan de inschakelhelderheid

traploos ingesteld worden.

 Voor de besturing van de verlichting in trappen-

huizen volgens DIN EN12464-1, 2003-3, poten-

tiometerinstelling 150 Lux kiezen.

 Inschakelhelderheid potentiometer (afbeelding

6, 8) in de gewenste positie draaien.

Gevoeligheid instellen

In de fabriek is de detectie op maximale gevoelig-

heid ingesteld. Indien regelmatig foutieve registra-

ties optreden, kan de gevoeligheid gereduceerd

worden. Het instelbereik voor de gevoeligheid ligt

tussen ca. 10 % (-) en ca. 100 % (+).

 Gevoeligheid potentiometer (afbeelding 6, 9) in

de gewenste positie draaien.

Detectieveld beperken

Het detectieveld wordt met behulp van zelfkle-

vende afdekfolie (zie Toebehoren) beperkt (afbeel-

ding 7).

 Afdekfolie uitpakken en het gewenste detectie-

bereik uitknippen

Ter oriëntatie is de folie bij 45°, 90° en 135° van

een markering voorzien.

 De afdekfolie voorzichtig op de optiekafdekking

van het opzetstuk plakken .

In het afgeplakte bereik worden warmtebewe-

gingen niet geregistreerd door de bewegings-

melder.

Afbeelding 7: Aanbrengen van de afdekfolie voor

het beperken van het detectieveld

Bijlage

Technische gegevens

Netspanning 230 V~

Nominale frequentie 50/60 Hz

Opgenomen vermogen (standby)

- Bewegingsmelder 2-geleiders < 300 mW

- Bewegingsmelder 3-geleiders < 350 mW

Schakelvermogen bewegingsmelder 2-geleiders:

- 230 V gloei- en halogeenlampen 25 ... 200 W

- Dimbare conventionele trafo´s 25 ... 150 VA

- Dimbare elektronische

en bi-mode-trafo´s 25 ... 150 W

- Compacte tl-lampen 12 ... 48 W

- Dimbare 230 V led-lampen 8 ... 40 W

Schakelvermogen bewegingsmelder 3-geleiders:

- 230 V gloei- en halogeenlampen max. 1000 W

- Conventionele trafo´s max. 1000 VA

- Elektronische en bi-mode-trafo´s max. 1000 W

- Tl-lampen max. 200 VA

- Compacte tl-lampen max. 350 W

- 230 V led-lampen max. 350 W

- Motoren bij cos phi 0,6 max. 1 A

Vergrendelingstijd 2 s

Detectiebereik ca. 10 x 12 m

Detectiehoek 180 °

Inschakelhelderheid instelbaar ca. 5 ... 1000 lx/

dagstand

Gevoeligheid ca. 10 ... 1000 %

Nalooptijd, vast ingesteld 3 min

Bedrijfstemperatuur -5 ... +45 °C

Opslagtemperatuur -20 ... +60 °C

relatieve luchtvochtigheid 0 ... 90 % (zonder

condensvorming)

Beveiligingsklasse II

(bij volledige montage)

Beschermingsklasse IP20

Stootbestendigheid IK 04

Montagehoogte 1,1 m

Inbouwdiepte 32 mm

Schroefklemmen voor max. 2 x 1,5 ... 2,5 mm²

Hulp bij problemen



Na het verhelpen van storingen wordt de bewe-

gingsmelder weer ingeschakeld door toets (7)

in te drukken. Alternatief kan het apparaat ook

voor korte duur spanningsvrij worden gescha-

keld.

De bewegingsmelder gaat niet aan

Oorzaak 1: De omgevingsverlichting is helderder

dan de ingesteld helderheidswaarde.

Helderheidswaarde instellen.

Oorzaak 2: De bewegingsmelder herkent bewegin-

gen niet.

Gevoeligheid verhogen.

De bewegingsmelder gaat aan terwijl er geen

beweging is

Oorzaak: Storingsbronnen in het detectiebereik.

Storingsbronnen indien mogelijk verwijderen.

Gevoeligheid reduceren.

Detectiebereik beperken.

De bewegingsmelder gaat bij beweging steeds

aan en uit

Oorzaak: De testmodus is insgeschakeld.

Inschakelhelderheid instellen.

De bewegingsmelder gaat uit terwijl er

beweging is

Oorzaak: De bewegingsmelder herkent bewegin-

gen niet.

Gevoeligheid verhogen.

De bewegingsmelder gaat niet uit

Oorzaak: Storingsbronnen in het detectieveld, de

bewegingsmelder registreert voortdurend bewe-

gingen.

Storingsbronnen indien mogelijk verwijderen.

Gevoeligheid reduceren.

Detectiebereik beperken.

De status-led knippert herhaaldelijk 3x snel

Oorzaak: Overbelasting.

Aangesloten belasting verminderen.

De status-led knippert herhaaldelijk 4x snel

Oorzaak: Oververhitting.

Inbouwomstandigheden controleren.

Bedrijfstemperatuur in acht nemen.

De status-led knippert herhaaldelijk 5x snel

Oorzaak: Te hoge spanning.

Elektrische installatie controleren.

Toebehoren

Designafdekking Art.-nr. 1190 ..

Garantie

Wij behouden ons het recht voor om technische en

formele wijzigingen aan het product aan te bren-

gen, voor zover deze de technische vooruitgang

dienen.

Onze garantie voldoet aan de desbetreffende wet-

telijke bepalingen.

Neem bij garantiekwesties contact op met het ver-

kooppunt of stuur het apparaat franco met beschrij-

ving van de opgetreden defecten naar de desbe-

treffende regionale vertegenwoordiging.

(8)

(9)

(6)

(7)

(1)

(2)

(3)

(4)

(5)

Produkt Specifikationer

Mærke:	Berker
Kategori:	Bevægelsesdetektorer
Model:	2995
Kode for international beskyttelse (IP):	IP20
Produktfarve:	Metallic, White
Opbevaringstemperatur (T-T):	-20 - 60 °C
Relativ luftfugtighed ved drift (H-H):	0 - 90 %
Driftstemperatur (T-T):	-5 - 45 °C
Forbindelsesteknologi:	Ledningsført
LED-indikatorer:	Status
Strømkilde type:	Vekselstrøm
Monteringstype:	Væg
Indgangsspænding:	230 V
Indgangsfrekvens:	50/60 Hz
Registreringsvinkel:	180 °
