Side 1/2

6LE007850A

z i s

Operating and

assembly instructions

Bedienings- en

montagehandleiding

4804 ..

SCHUKO/USB socket outlet A+C

SCHUKO/USB-wandcontactdoos A + C

Uttag SCHUKO/USB A+C

01 Berker GmbH & Co. KG, Zum Gunterstal, 66440 BLIESKASTEL, GERMANY

Safety instructions

Electrical equipment may only be installed and

assembled by a qualified electrician in accord-

ance with the relevant installation standards,

guidelines, regulations, directives, safety and ac-

cident prevention regulations of the country.

Failure to comply with these installation instruc-

tions may result in damage to the device, fire or

other hazards.

Hazard due to electric shock. Disconnect before

working on the device. Take into account all cir-

cuit breakers that supply dangerous voltages to

the device.

Hazard due to electric shock. Do not operate de-

vice without application module.

These instructions are an integral component of

the product and must be retained by the end user.

Design and layout of the device (Figure 1)

(1) Socket outlet insert

(2) Frame (not within scope of delivery)

(3) Centre plate

(4) Fastening screw

(5) Fastening claws (2 x enclosed)

Function

Correct use

- Mains voltage power supply of electronic devices

with mains plug via SCHUKO socket outlet

- Charging the batteries of mobile devices such as

smart phones, tablets, etc. via two USB connec-

tion socket (type A and type C)

- only suitable for use in indoor areas with no drip

and no spray water

- Installation into wall box according to DIN 49073-1

with at least 40 mm depth

Product characterisics

The device combines a SCHUKO socket outlet with

two USB connection sockets type A and type C.

Thus it is possible to charge mobile devices without

additional chargers in addition to mains voltage power

supply of electrical devices. No additional installation

location is occupied by the USB charging unit.

Operation

CAUTION!

The use of non-standardised charging

cables and connectors can cause device

malfunctions.

The devices may be destroyed.

Use only approved charging cables and

connectors.

CAUTION!

Twisting or tilting the connector can

cause malfunctions.

The contacts can be damaged.

Insert connectors into the jack in the

correct orientation, straight and without

using force.

Charging batteries of mobile end devices (figure 2).

Insert USB connector of the charging cable into

the corresponding jack of the charging socket

For the respective USB connection assignment,

make sure to select the correct USB type A and

type C. The batteries of the connected device are

recharged automatically.

At the same time the batteries of a second device

can be charged via the socket that is still unoccu-

pied. Observe the maximum output current!

If 2 devices are connected the charging time

may be longer, as the charging current is divided

between the two jacks(figure 2).

Note the manufacturer's specifications for the

connected device for the charging time and the

charging characteristics of the batteries.

(1)

(5)

(2)

(3)

(4)

≤ 1.5 A

≤ 2.4 A

≤ 1.5 A

≤ 3.0 A

Veiligheidsinstructies

Inbouw en montage van elektrische apparatuur

mag alleen door een installateur worden uitge-

voerd conform de geldende installatienormen,

richtlijnen, voorschriften, bepalingen en ongeval-

lenpreventievoorschriften van het betreffende land.

Bij het niet naleven van de installatie-instructies

kan schade aan het apparaat, brand of andere ge-

varen optreden.

Gevaar voor elektrische schok. Voor de werkzaam-

heden aan het apparaat loskoppelen. Houdt daarbij

rekening met alle installatie-automaten, die gevaar-

lijke spanningen aan het apparaat leveren.

Gevaar voor elektrische schok. Gebruik het appa-

raat niet zonder opzetmodule.

Deze handleiding maakt deel uit van het product en

dient in het bezit van de eindgebruiker te blijven.

Opbouw van het apparaat (afbeelding 1)

(1) Wandcontactdoosinzet

(2) Afdekraam (niet meegeleverd)

(3) Centraaldeel

(4) Bevestigingsschroef

(5) Bevestigingsklauwen (2 x meegeleverd)

Functie

Juiste toepassing

- Netvoeding door elektrische apparaten met net-

stekker via de wandcontactdoos SCHUKO

- Laden van de batterijen van mobiele apparaten

zoals smart telefoons, tablets, etc. via de twee

USB ansluitbussen (Type A en Type C)

- uitsluitend geschikt voor gebruik in binnenruimten

zonder druip- en spuitwater

- Montage in inbouwdoos conform DIN 49073-1 met

minimaal 40 mm diepte

Producteigenschappen

Het apparaat combineert een wandcontactdoos

SCHUKO met twee USB ansluitbussen van het Type

A en Type C. Zo is het mogelijk naast de netvoeding

van elektrische apparaten zonder extra laadappara-

ten mobiele apparaten te laden. De USB-laadeenheid

wordt neemt geen extra installatieplaats in.

Bediening

VOORZICHTIG!

Foutief functioneren van de apparaten

door gebruik van niet genormeerde

oplaadkabel en stekker.

De apparatuur kan beschadigd raken.

Alleen toegelaten oplaadkabel en stekker

gebruiken.

VOORZICHTIG!

Foutief functioneren bij verdraaien of

kantelen van de stekker.

De contacten kunnen beschadigd raken.

Stekker in juiste positie, recht en zonder

veel kracht uit te oefenen in de bus ste-

ken.

Oplaadbare batterijen van mobiele eindapparaten

opladen (afbeelding 2).

USB-stekker van de oplaadkabel in het passende

bus van de oplaadcontactdoos steken. Let erop

de juiste USB selectie van Type A en Type C bij

de respectievelijke USB aansluitbezetting. De op-

laadbare batterijen van de aangesloten apparaten

worden automatisch opgeladen.

Tegelijkertijd kunnen de oplaadbare batterijen van

een tweede apparaat via de nog vrije bus worden

opgeladen. Maximale uitgangsstroom aanhouden!

Bij aansluiting van 2 apparaten kan de laadtijd

verlengd worden, omdat de laadstroom over beide

bussen wordt verdeeld (afbeelding 2)

Voor de oplaadtijd en het oplaadgedrag van de

oplaadbare batterijen de specificaties van de fabri-

kant van de aangesloten apparatuur aanhouden.

Säkerhetsanvisningar

Inbyggnad och montering av elektriska apparater

får endast utföras av en behörig elektriker i enlig-

het med de gällande nationella installationsnor-

merna, riktlinjerna, bestämmelserna, säkerhets-

och olycksfallsförebyggande föreskrifterna.

Kan medföra allvarliga kroppsskador, eldsvåda

eller materiella skador. Läs och följ hela bruksan-

visningen.

Risk för elstötar! Frikopplas innan arbeten på ap-

paraten. Ta därvid hänsyn till alla ledningsskydds-

brytare, som levererar farliga spänningar till appa-

raten.

Fara på grund av elektrisk stöt. Apparaten får inte

användas utan påsats.

Denna anvisning är en del av produkten och ska

lämnas kvar hos slutkunden.

Apparatens uppbyggnad (Bild 1)

(1) Uttagsinsats

(2) Ram (ingår inte i leveransen)

(3) Centrumbricka

(4) Fästskruv

(5) Fästklor (2 x bifogade)

Funktion

Ändamålsenlig användning

- Nätspänningsförsörjning av elektriska apparater

med nätkontakt via uttaget SCHUKO

- Laddning av batterierna för mobila enheter som

t.ex. mobiltelefoner, surfplattor etc. via de två

USB-tanslutningsuttagen (Typ A och Ty B)

- endast lämplig att användas i dropp- och stänkvat-

tenfria lokaler inomhus

- Montering i apparatdosa enligt DIN 49073 med

minst 40 mm djup

Produktegenskaper

Enheten kombinerar ett SCHUKO-uttag med två

USB-typ A och typ C-anslutningsuttag. På så sätt

är det är möjligt att förutom laddning av elapparater

ladda upp mobila enheter utan extra laddare. Genom

USB-laddaren tar inte upp några extra installationsut-

rymmen.

Manövrering

VARNING!

Enhetsfel genom att använda icke-

standardladdningskabel och kontakt.

Enheterna kan förstöras.

Använd endast godkänd laddningskabel

och kontakt.

VARNING!

Fel vid vridning eller lutning av

kontakten.

Kontakterna kan skadas.

Sätt i kontakten i rätt riktning, rakt och

med liten ansträngning i uttaget.

Ladda batterier för mobila enheter (bild 2).

Sätt i laddningskabeln i motsvarande USB-uttag.

Se till att du väljer USB-typ för rätt laddning, typ A

eller C. Batterierna i den anslutna enheten laddas

automatiskt.

Samtidigt kan batterierna i en andra enhet laddas

via det ännu lediga uttaget. Var uppmärksam på

maximal utgångsström!

Vid anslutning av 2 enheter kan laddningstiden

vara längre eftersom laddningsströmmen är upp-

delad mellan de två uttagen.(bild 2)

När det gäller laddningstid och laddningsbeteende

för batterierna, följ tillverkarens anvisningar för den

anslutna enheten.

Type A Type C

02 T +49 6842 945 0 F +49 6842 945 4625 info@berker.de berker.com - 07.2021

Installation and electrical connection

DANGER!

Touching live parts can result in an elec-

tric shock!

An electric shock can be lethal!

Disconnect the connecting cables before

working on the device and cover all live

parts in the area!

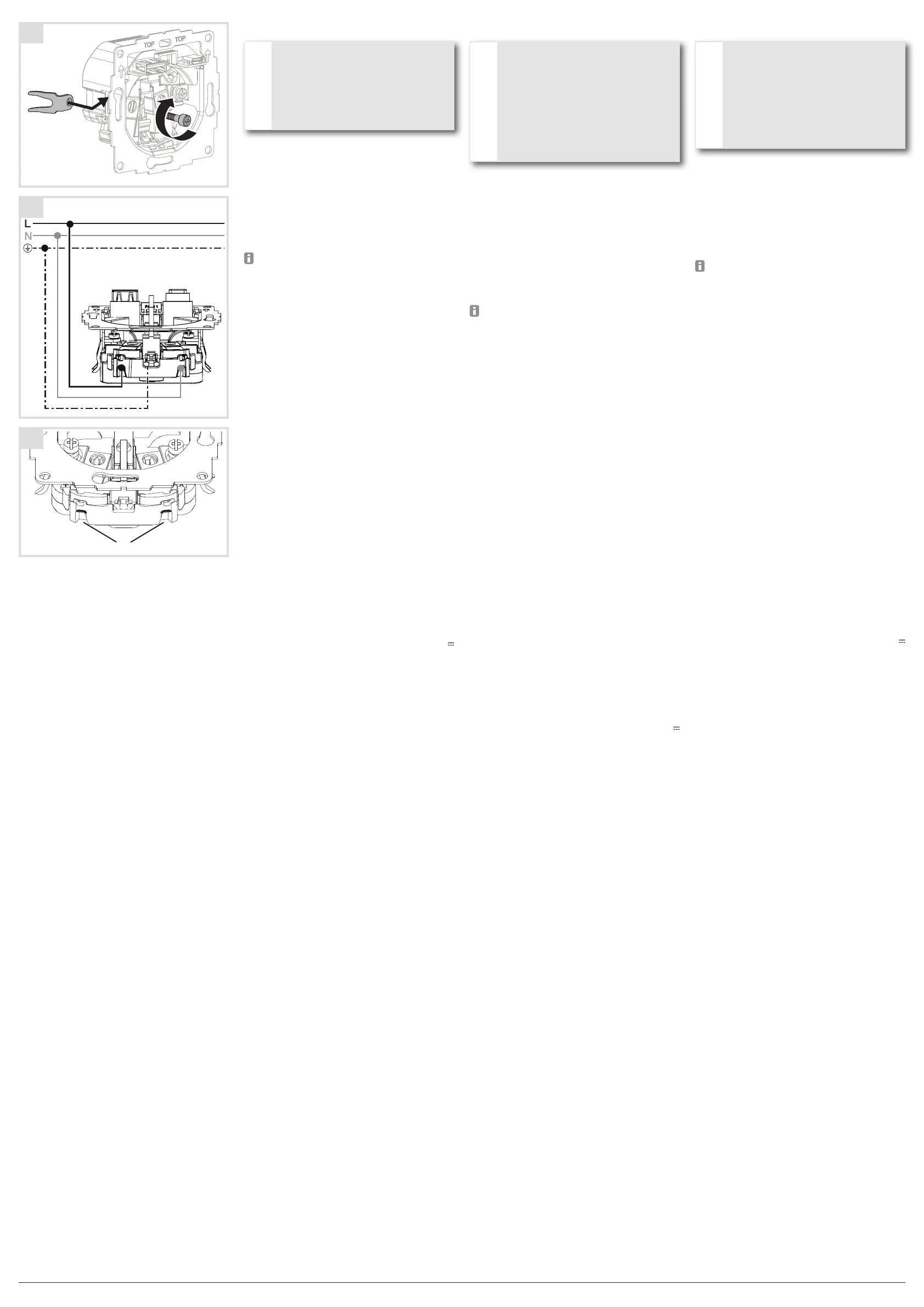

Mounting fastening claws (figure 3)

Fastening claws (5) are included for optional fastening.

 Mount fastening claws according to figure 3.

Connecting and installing the device (figure 4)

A MCB max. 16 A has been installed as device

protection.

 Connect device (1) according to connection diagram

(figure 4).

When using conductor cross-sections of 2.5 mm²,

use the rear terminals (figure 5, 6).

 Align the device (1) (USB jacks at top) and place

in wall box.

 Secure devices (1) with 2 fastening screws.

Or:

Secure devices (1) with fastening claws.

 Attach frame (2).

 Place centre plate (3) and fix with screw (4).

Appendix

Technical data

Connecting terminals conductor cross-sections

- rigid 1 x 1.5 ... 2.5 mm²

2 x 1.5 mm²

- flexible 1 x 1.5 ... 2.5 mm²

Mounting orientation USB jacks at top

Installation depth 32 mm

Degree of protection IP20

Operating temperature +5°C … +35°C

SCHUKO socket outlet

Rated voltage max. AC 250 V~

Mains frequency 50 Hz

enhanced contact

protection according to VDE0620-1

Circuit breaker max. 16 A

USB charging unit

Input voltage 220 - 250 V~ 50 Hz

Input current max. 0.5 A

Output voltage 4.75 - 5.25 V

Output current 0.01 - 3.0 A

Output current type A max. 2.4 A

Output current type C max. 3.0 A

USB type A output power 12.0 W

USB type C output power 15.0 W

Total output power max. 15.0 W

No-load power consumption 58,7 mW

Average active efficiency 82,9 %

Efficiency at low load (10 %) 78,6 %

(6)

(5)

Montage en elektrische aansluiting

GEVAAR!

Gevaar voor elektrische schokken bij

aanraking van onderdelen die onder

spanning staan!

Elektrische schokken kunnen de dood

tot gevolg hebben!

Voorafgaand aan werkzaamheden aan het

apparaat de aansluitleidingen loskoppelen

en spanningvoerende delen in de omge-

ving afdekken!

Bevestigingsklauwen monteren (afbeelding 3)

Voor de optimale bevestiging zijn bij het apparaat

bevestigingsklauwen (5) gevoegd.

 Bevestigingsklauwen conform afbeelding 3 mon-

teren.

Apparaat aansluiten en monteren (afb. 4)

Als apparaatbeveiliging is een installatie-automaat

max. 16 A geïnstalleerd.

 Apparaat (1) conform het aansluitschema (afbeel-

ding 4) aansluiten.

Bij gebruik van adersoorsnedes van 2,5 mm² voor

het aansluiten van de achterste klemmen (afbeel-

ding 5, 6) gebruiken.

 Lijn het apparaat (1) uit (USB-bussen boven) en

plaats het in de inbouwdoos.

 Apparaten (1) met 2 bevestigingsschroeven

vastzetten.

Of:

Apparaaten (1) met bevestigingsklauwen vastzet-

ten.

 Afdekraam (2) aanbrengen.

 Centraaldeel (3) opzetten en met schroef (4)

bevestigen.

Bijlage

Technische gegevens

Aansluitklemmen aderdoorsnede

- star 1 x 1,5 ... 2,5 mm²

2 x 1,5 mm²

- flexibel 1 x 1,5 ... 2,5 mm²

Inbouwpositie USB-bussen boven

Inbouwdiepte 32 mm

Beschermingsklasse IP20

Bedrijfstemperatuur +5°C … +35°C

SCHUKO-wandcontactdoos

Nominale spanning max. AC 250 V~

Netfrequentie 50 Hz

Verhoogde aanraakbeveiliging volgens VDE0620-1

Installatie-automaat max. 16 A

USB laadeenheid

Ingangsspanning 220 - 250 V~ 50 Hz

Ingangsstroom max. 0,5 A

Uitgangsspanning 4,75 - 5,25 V

Uitgangsstroom 0,01 - 3,0 A

Uitgangsstroom Type A max. 2,4 A

Uitgangsstroom Type C max. 3,0 A

Uitgangsvermogen USB Type A 12,0 W

Uitgangsvermogen USB Type C 15,0 W

Uitgangsvermogen totaal max. 15,0 W

Energieverbruik in niet-belaste toestand 58,7 mW

Gemiddelde actieve efficiëntie 82,9%

Efficiëntie bij lage belasting (10%) 78,6%

Montering och elektrisk anslutning

FARA!

Elektrisk stöt vid beröring av spännings-

förande delar.

Elektriska stötar kan leda till livshotande

skador eller dödsfall.

Innan arbeten på utrustningen ska anslut-

ningskablarna frikopplas och spännings-

förande delar i omgivningen ska täckas

över.

Montera fästklor (bild 3)

Fästklor (5) ingår i enheten för valfri fastsättning.

 Montera fästklor enligt bild 3.

Ansluta och montera utrustningen (bild 4)

Såsom apparatskydd är en ledningsskyddsbrytare

max. 16 A installerad.

 Anslut enheten (1) enligt anslutningsschemat (bild 4).

Vid användning av ledartvärsnitt 2,5 mm², använd

de bakre klämmorna (bild. 5, 6) för anslutning.

 Rikta ut enheten (1) (USB-uttag ovan) och placera

i apparatdosans uttag.

 Fixera enheter ´(1) med 2 fästskruvar.

Alternativt:

Fixera enheter (1) med fästklovar.

 Sätt på ram (2).

 Placera mittstycket (3) och fäst med skruven (4).

Bilaga

Tekniska data

Anslutningsklämmor ledartvärsnitt

- stel 1 x 1,5 ... 2,5 mm²

2 x 1,5 mm²

- flexibel 1 x 1,5 ... 2,5 mm²

Inbyggnadsposition USB-grenuttag uppe

Inbyggnadsdjup 32 mm

Skyddsklass IP20

Driftstemperatur +5°C … +35°C

Uttag SCHUKO

Nominell spänning max. AC 250 V~

Nätfrekvens 50 Hz

ökat petskydd enligt VDE0620-1

Ledningsskyddsbrytare max. 16 A

USB laddare

Inspänning 220 - 250V~ 50Hz

Inström max. 0,5A

Spänning ut 4,75 - 5,25V

Ström ut 0,01 - 3,0A

Ström ut Typ A max. 2,4 A

Ström ut Typ C max. 3,0 A

Utgångseffekt USB Typ A 12,0 W

Utgångseffekt USB Typ C 15,0 W

Utgångseffekt totalt max. 15,0 W

Elförbrukning vid noll-last 58,7 mW

Genomsnittlig verkningsgrad i aktivt läge 82,9%

Verkningsgrad vid låg last (10 %) 78,6%

Produkt Specifikationer

Mærke:	Berker
Kategori:	Vægudtag
Model:	48041606
Kode for international beskyttelse (IP):	IP20
Antal pr. pakke:	1 stk
Produktfarve:	Anthracit
Driftstemperatur (T-T):	5 - 35 °C
Husmateriale:	Metal, Plastic
Billede:	Ingen
Nominel strøm:	16 A
Nominel spænding:	250 V
Nominel frekvens:	50 Hz
Sokler, antal:	3
