6LE005354A

Bedienungs- und

Montageanleitung

Operation and installation

instructions

1680 50

LED-Modul für Corona-Beleuchtung

LED module for Corona lighting

Modulo LED per illuminazione Corona

Led-module voor Corona-verlichting

Moduł diodowy LED do podświetlenia Corona

1680 55

LED-Modul für Down Light

LED module for Down Light

Modulo LED per Down Light

Led-module voor Down-licht

Moduł diodowy LED do podświetlenia Down Light

Berker GmbH & Co. KG - Klagebach 38 - 58579 Schalksmühle/Germany - Telefon: + 49 (0) 23 55/90 5-0 - Telefax: + 49 (0) 23 55/90 5-111 - www.berker.com - 6LE005354A - 07/2018

Indicazioni di sicurezza

L'incasso e il montaggio di apparecchi elettrici

deve essere eseguito esclusivamente da un

elettricista qualicato in base alle norme, alle

direttive, alle condizioni e ai provvedimenti di

sicurezza e prevenzione degli incidenti in vigo-

re nel paese.

Il mancato rispetto delle istruzioni per l'installa-

zione può provocare danni all'apparecchio, in-

cendi o altri pericoli.

Il modulo LED non è adatto per il collegamento

diretto ai morsetti dell'apparecchio dell'inserto

da incasso. Per il collegamento utilizzare i mor-

setti di giunzione forniti in dotazione.

Queste istruzioni per l'uso sono parte integran-

te del prodotto e devono restare in possesso

dell'utilizzatore nale.

Struttura apparecchio (gura)

(1) Modulo LED

(2) Interruttore di luminosità

(3) Linea di allacciamento

(4) Morsetti di giunzione

(5) Viti di fissaggio

(6) Cuscinetti adesivi

Funzione

Uso conforme alle indicazioni

- Montaggio sotto telai speciali (vedi accessori)

per l'illuminazione indiretta di pareti adiacenti

- Collegamento solo tramite morsetti di giunzione

forniti in dotazione

- Necessario conduttore N

- idoneo esclusivamente per l'uso in ambienti

interni privi di gocce e schizzi di acqua.

- Non adatto a combinazioni multiple

Caratteristiche del prodotto versione Corona

(168050)

- Illuminazione della parete attraverso un alone di

luce uniforme intorno al telaio

- Luminosità impostabile in due livelli

Caratteristiche del prodotto versione Downlight

(168055)

- Illuminazione dell'area sotto al telaio

- Luminosità impostabile in due livelli

- Sensore di luminosità per l'accensione automa-

tica dell'illuminazione al crepuscolo

Wskazówki dotyczące

bezpieczeństwa

Zabudowy i montażu urządzeń elektrycznych

może dokonać tylko wykwalikowany instalator

zgodnie z właściwymi dla danego kraju norma-

mi dot. instalacji, dyrektywami, warunkami

i przepisami BHP.

Nieprzestrzeganie wskazówek dotyczących ins-

talacji może doprowadzić do uszkodzenia

urządzenia, pożaru lub innych

niebezpieczeństw.

Moduł diodowy LED nie jest przeznaczony do

bezpośredniego przyłączania do zacisków me-

chanizmu podtynkowego. W celu przyłączenia

zastosować dołączone zaciski przyłączeniowe.

Niniejsza instrukcja jest częścią składową pro-

duktu i musi pozostać u klienta.

Budowa urządzenia (zdjęcie)

(1) Moduł LED

(2) Przełącznik do regulacji natężenia światła

(3) Przewód podłączający

(4) Zaciski przyłączeniowe

(5) Śruby mocujące

(6) Podkładki samoprzylepne

Funkcja

Użycie zgodnie z przeznaczeniem

- montaż pod specjalnymi ramkami (patrz akces-

oria) w celu pośredniego podświetlenia

przylegających powierzchni ściennych

- przyłączanie tylko za pośrednictwem

dołączonych zacisków przyłączeniowych

- przewód zerowy wymagany

- wyłącznie do stosowania w pomieszczeniach

zamkniętych zabezpieczonych przed kroplami

i bryzgami wody

- brak możliwości montażu w kombinacjach wie-

lokrotnych

Cechy produktu – wariant Corona (168050)

- podświetlenie ściany równomierną smugą

światła tworzącą się wokół ramki

- dwa poziomy natężenia oświetlenia

Cechy produktu – wariant Downlight (168055)

- podświetlenie obszaru pod ramką

- dwa poziomy natężenia oświetlenia

- czujnik natężenia światła automatycznie włącza

podświetlenie o zmierzchu

Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen

nur durch eine Elektrofachkraft gemäß den ein-

schlägigen Installationsnormen, Richtlinien,

Bestimmungen, Sicherheits- und Unfallverhü-

tungsvorschriften des Landes erfolgen.

Bei Nichtbeachten der Installationshinweise

können Schäden am Gerät, Brand oder andere

Gefahren entstehen.

Das LED-Modul ist nicht zum direkten An-

schluss an die Geräteklemmen des Unterputz-

Einsatzes geeinet. Zum Anschluss beiliegen-

den Verbindungsklemmen verwenden.

Diese Anleitung ist Bestandteil des Produktes

und muss beim Endkunden verbleiben.

Geräteaufbau (Bild)

(1) LED-Modul

(2) Helligkeitsschalter

(3) Anschlussleitung

(4) Verbindungsklemmen

(5) Befestigungsschrauben

(6) Klebepads

Funktion

Bestimmungsgemäßer Gebrauch

- Montage unter speziellen Rahmen (siehe Zube-

hör) zur indirekten Beleuchtung von nebenlie-

genden Wandächen

- Anschluss nur über beiliegende Verbindungs-

klemmen

- N-Leiter erforderlich

- ausschließlich zum Gebrauch in tropf- und

spritzwasserfreien Innenbereichen geeignet

- nicht für Mehrfachkombinationen geeignet

Produkteigenschaften Corona-Variante

(168050)

- Beleuchtung der Wand durch einen gleichmäßi-

gen Lichtkranz um den Rahmen herum

- Helligkeit in zwei Stufen einstellbar

Produkteigenschaften Downlight-Variante

(168055)

- Beleuchtung des Bereiches unterhalb des Rah-

mens

- Helligkeit in zwei Stufen einstellbar

- Heligkeitssensor für automatisches Einschalten

der Beleuchtung bei Dämmerung

e z i

(1)

(2)

(6)

(3)

(4)

(5)

Safety instructions

Electrical equipment may only be installed and

assembled by a qualied electrician in accord-

ance with the relevant installation standards,

guidelines, regulations, directives, safety and

accident prevention regulations of the country.

Failure to comply with these installation in-

structions may result in damage to the device,

re or other hazards.

The LED module is not intended for direct con-

nection to the device terminals of the

ush-mounted insert. Use the enclosed con-

nection terminals to establish the connection.

These instructions are an integral component

of the product and must be retained by the end

user.

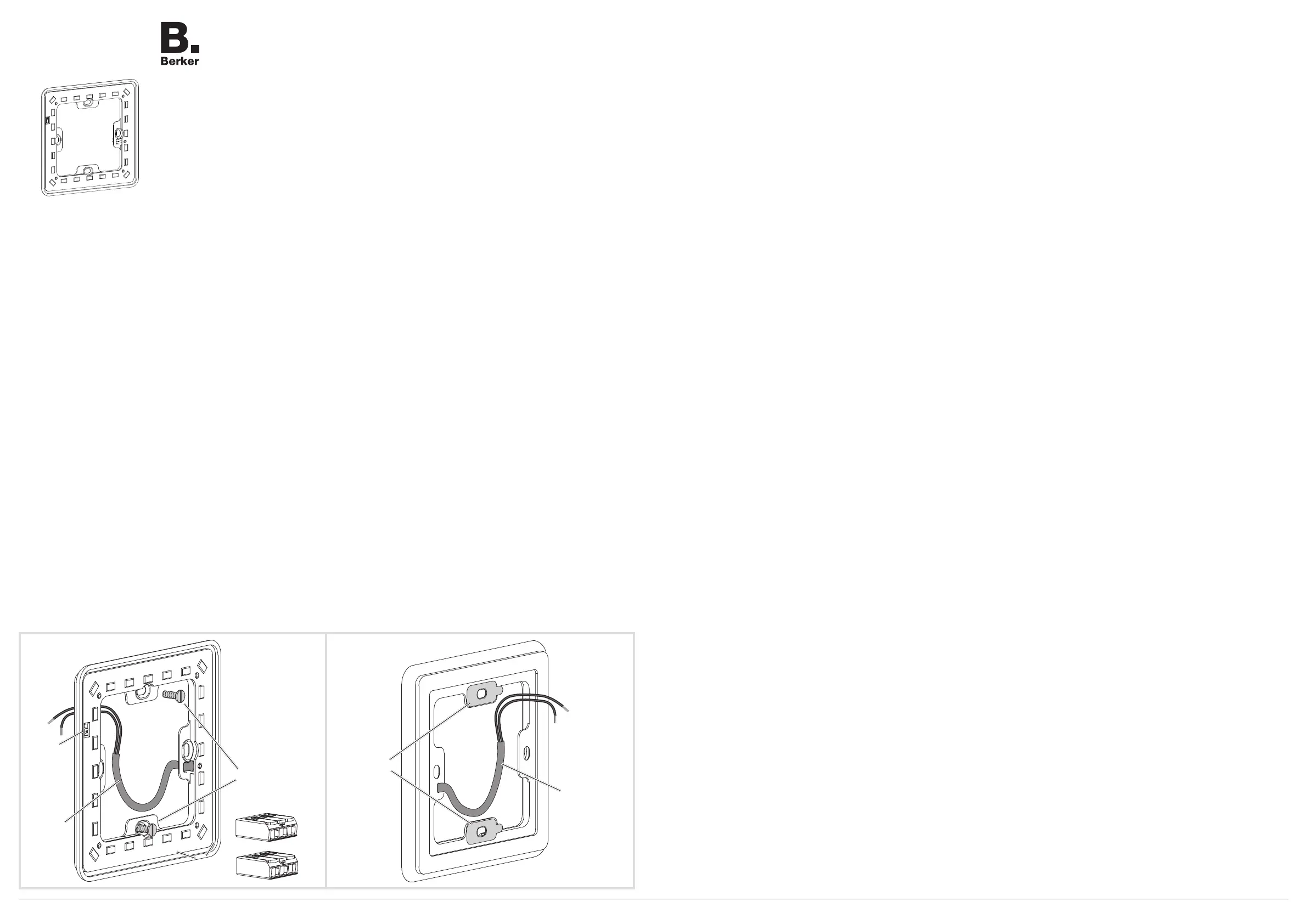

Design and layout of the device

(Figure)

(1) LED module

(2) Brightness switch

(3) connection cable

(4) Connection terminals

(5) Fastening screws

(6) Adhesive pads

Function

Correct use

- mounting under special frames (see accesso-

ries) for indirect lighting of adjacent wall surfac-

- connection via enclosed connection terminals

only

- Neutral conductor required

- only suitable for use in indoor areas with no drip

and no spray water

- not suitable for multiple combinations

Product characteristics Corona variant (168050)

- wall is lit by an even light corona around the

frame

- brightness can be adjusted in two steps

Product characteristics Downlight variant

(168055)

- lighting of the area underneath the frame

- brightness can be adjusted in two steps

- brightness sensor switches the lighting on auto-

matically at twilight

Veiligheidsinstructies

Inbouw en montage van elektrische apparatuur

mag alleen door een installateur worden uitge-

voerd conform de geldende installatienormen,

richtlijnen, voorschriften, bepalingen en onge-

vallenpreventievoorschriften van het betreffen-

de land.

Bij het niet naleven van de installatie-instruc-

ties kan schade aan het apparaat, brand of an-

dere gevaren optreden.

De led-module is niet geschikt voor directe

aansluiting op de apparaatklemmen van het in-

bouwelement. Voor aansluiting de bijgevoegde

verbindingsklemmen toepassen.

Deze handleiding maakt deel uit van het pro-

duct en dient in het bezit van de eindgebruiker

te blijven.

Opbouw van het apparaat (afbeelding)

(1) Led-module

(2) Helderheidsschakelaar

(3) Aansluitleiding

(4) Verbindingsklemmen

(5) Bevestigingsschroeven

(6) Kleefpads

Functie

Juiste toepassing

- Montage onder speciale afdekplaat (zie toebe-

horen) voor de indirecte verlichting van naast-

gelegen muuroppervlakken

- Uitsluitend aansluiten met de bijgevoegde ver-

bindingsklemmen

- N-leider vereist

- uitsluitend geschikt voor gebruik in binnenruim-

ten zonder druip- en spuitwater

- niet geschikt voor meervoudige combinaties

Producteigenschappen Corona-Variante

(168050)

- Verlichting van de muur met een gelijkmatige

lichtkrans om de afdekplaat heen

- Helderheid in twee niveaus instelbaar

Producteigenschappen Downlight-Variante

(168055)

- Verlichting van het gebied onder de afdekplaat

- Helderheid in twee niveaus instelbaar

- Helderheidssensor voor het automatisch in-

schakelen van de verlichting bij schemering

Berker GmbH & Co. KG - Klagebach 38 - 58579 Schalksmühle/Germany - Telefon: + 49 (0) 23 55/90 5-0 - Telefax: + 49 (0) 23 55/90 5-111 - www.berker.com - 6LE005354A - 07/2018

Informacje dla elektryka

Montaż i podłączanie instalacji

elektrycznej

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo porażenia prądem

przy dotknięciu elementów znajdują-

cych się pod napięciem!

Porażenie prądem może doprowadzić

do śmierci!

Przed rozpoczęciem prac przy urzą-

dzeniu należy odłączyć przewody

przyłączeniowe od sieci, a także osło-

nić sąsiednie elementy znajdujące się

pod napięciem!

Podczas montowania 1680 55 zwracać uwagę

na kierunek montażu. Oznaczenie TOP powin-

no znajdować się na górze.

Przyłączanie za pomocą zacisków przyłącze-

niowych do L oraz N (zdjęcie 5).

Dane techniczne

Napięcie znamionowe 230 V~, + 10%/- 15%

Częstotliwość sieci 50 Hz

Prąd znamionowy „Corona” 1680 50 1,5 .. 6 mA

Prąd znamionowy „Downlight” 1680 55 3,5 .. 5 mA

Temperatura barwowa

diody LED 2750°K .. 3250°K

Jasność załączania

„Downlight“ 1680 55 ok. 90 lx

Wilgotność względna maks. 95%/20°C

Temperatura pracy 0°C … +40°C

Temperatura przechowywania/

transportu -25 … +70°C

Stopień ochrony IP20

Odporność na uderzenia wg klasyﬁkacji IK IK05

Wymiary (szer. x wys. x gł.) 80,5 x 80,5 x 10 mm

Wyposażenie dodatkowe

Ramki do podświetlenia 101161..

Informationen für die Elektrofachkraft

Montage und elektrischer Anschluss

GEFAHR!

Elektrischer Schlag bei Berühren

spannungsführender Teile!

Elektrischer Schlag kann zum Tod

führen!

Vor Arbeiten am Gerät Anschlusslei-

tungen freischalten und spannungs-

führende Teile in der Umgebung abde-

cken!

Bei Montage von 1680 55 Montagerichtung

beachten. Markierung TOP muss oben liegen.

Der Anschluss erfolgt über die Verbindungs-

klemmen an L und N (Bild 5).

Technische Daten

Nennspannung 230 V~, + 10%/- 15%

Netzfrequenz 50 Hz

Nennstrom „Corona“ 1680 50 1,5 .. 6 mA

Nennstrom „Downligtht“ 1680 55 3,5 .. 5 mA

LED Farbetemperatur 2750°K .. 3250°K

Einschalthelligkeit

„Downligtht“ 1680 55 ca. 90 lx

Relative Feuchte 95% max./20°C

Bertriebstemperatur 0°C … +40°C

Lager-/ Transporttemperatur -25°C … +70°C

Schutzart IP20

IK-Stoßfestigkeitsgrad IK05

Abmessungen (B x H x T) 80,5 x 80,5 x 10 mm

Zubehör

Rahmen für Beleuchtung 101161..

1 3 4

6 7 8

Information for electricians

Installation and electrical connection

DANGER!

Touching live parts can result in an

electric shock!

An electric shock can be lethal!

Disconnect the connecting cables

before working on the device and

cover all live parts in the area!

Pay attention to direction of installation when

mounting 1680 55. Marking TOP must be at top.

Connection is via the connection terminals at L

and N (Figure 5).

Technical data

Rated voltage 230 V~, + 10%/- 15%

Mains frequency 50 Hz

Rated current "Corona" 1680 50 1.5 .. 6 mA

Rated current "Downligtht" 1680 55 3.5 .. 5 mA

LED colour temperature 2750°K .. 3250°K

Switch-on brightness

"Downligtht" 1680 55 approx. 90 lx

Relative humidity 95% max./20°C

Operating temperature 0°C … +40°C

Storage/transport temperature -25°C … +70°C

Degree of protection IP 20

IK Degree of impact resistance IK05

Dimensions (W x H x D) 80.5 x 80.5 x 10 mm

Accessories

Frame for lighting 101161..

Informatie voor de elektrotechnisch

installateur

Montage en elektrische aansluiting

GEVAAR!

Gevaar voor elektrische schokken bij

aanraking van onderdelen die onder

spanning staan!

Elektrische schokken kunnen de dood

tot gevolg hebben!

Voorafgaand aan werkzaamheden aan

het apparaat de aansluitleidingen

loskoppelen en spanningvoerende

delen in de omgeving afdekken!

Bij 1680 55 montagerichting in acht nemen.

Markering TOP moet zich bovenaan bevinden.

Aansluiting via de verbindingsklemmen op L en

N (afb. 5).

Technische gegevens

Nominale spanning 230 V~, + 10 %/15 %

Netfrequentie 50 Hz

Nominale stroom "Corona" 1680 50 1,5 .. 6 mA

"Nominale stroom "Downlight" 1680 55 3,5 .. 5 mA

Led kleurwarmte 2750°K .. 3250°K

Inschakelhelderheid

"Downlight" 1680 55 ca. 90 lux

Relatieve vochtigheid 95% max./20°C

Bedrijfstemperatuur 0°C … +40°C

Opslag-/transporttemperatuur -25°C … +70°C

Beschermingsklasse IP20

IK-slagvastheid IK05

Afmetingen (b x h x d) 80,5 x 80,5 x 10 mm

Toebehoren

Afdekplaat voor verlichting 101161..

Informazioni per gli elettricisti

Montaggio e collegamento elettrico

PERICOLO!

Scosse elettriche in caso di contatto

con componenti sotto tensione!

Le scosse elettriche possono

provocare la morte!

Prima di svolgere i lavori sull'apparec-

chio disinserire le linee di allaccia-

mento e coprire i componenti sotto

tensione nella zona circostante!

Rispettare la direzione di montaggio durante il

montaggio del 1680 55. La dicitura TOP deve

essere in alto.

Il collegamento avviene tramite i morsetti di

giunzione L e N (ﬁg. 5).

Dati tecnici

Tensione nominale 230 V~, + 10%/- 15%

Frequenza di rete 50 Hz

Corrente nominale „Corona“ 1680 50 1,5 .. 6 mA

Corrente nom. „Downligtht“ 1680 55 3,5 .. 5 mA

Temperatura colore LED 2750°K .. 3250°K

Luminosità all'accensione

"Downligtht" 1680 55 ca. 90 lx

Umidità relativa 95% max./20°C

Temperatura d'esercizio 0°C … +40°C

Temperatura di magazzino/

trasporto -25°C … +70°C

Grado di protezione IP 20

Grado di resistenza agli urti IK IK05

Dimensioni (L x A x P) 80,5 x 80,5 x 10 mm

Accessori

Telaio per illuminazione 101161..

Produkt Specifikationer

Mærke:	Berker
Kategori:	Vægudtag
Model:	168050

Har du brug for hjælp?

Hvis du har brug for hjælp til Berker 168050 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Vægudtag Berker Manualer

Berker 926102505 Manual

17 September 2025

Berker 20298982 Manual

17 September 2025

Berker 20291606 Manual

17 September 2025

Berker 48604010 Manual

17 September 2025

Berker 20296084 Manual

17 September 2025

Berker 20297106 Manual

17 September 2025

Berker 168050 Manual

16 September 2025

Berker 20296086 Manual

16 September 2025

Berker 20291909 Manual

16 September 2025

Berker 20292035 Manual

16 September 2025

Vægudtag Manualer

Nyeste Vægudtag Manualer

Setti+ SP401M Manual

16 September 2025

Ikea TRETAKT 005.565.13 Manual

16 September 2025

H-Tronic HT1EPP Manual

14 September 2025

Elektrobock TS06-E Manual

14 September 2025

LEDmaxx USB2201 Manual

9 September 2025

LEDmaxx USB2203 Manual

9 September 2025

Rocketfish RF-HTS7723 Manual

9 September 2025

Heitronic Golv x2 Manual

8 September 2025

SurgeX PF-420 Manual

8 September 2025

Heitronic MINIMO Manual

8 September 2025
