Side 1/4

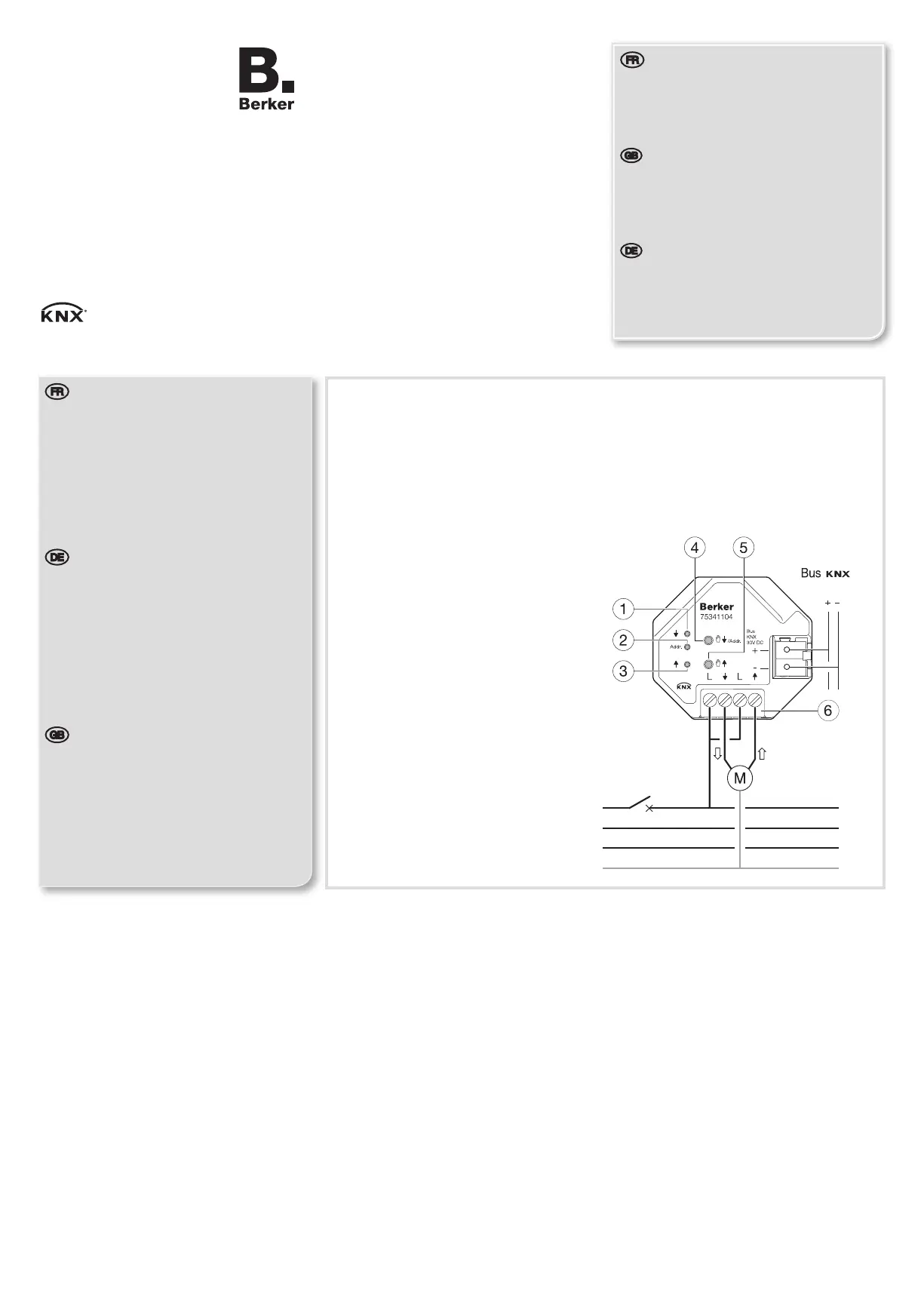

1• Voyant d’état Descente
• Zustandsanzeige Ab
• State indicator Down
2• Voyant d’adressage physique
• Anzeigeleuchte physikalische Adressierung
• Physical addressing indicator
3• Voyant d’état Montée
• Zustandsanzeige Auf
• State indicator Up
4• Bouton poussoir d’adressage physique
et de commande manuelle Descente
• Taster zur physikalischen Adressierung
und zur manuellen Ansteuerung Ab.
• Pushbutton for physical addressing
and for manual control Down
5• Bouton poussoir 2 pour commande
manuelle Montée
• Taster 2 zur manuellen Ansteuerung Auf
• Pushbutton 2 for manual control Up
6• Bornier de raccordement
• Anschlussklemmen
• Connection terminals
A Attention!
• Appareil à installer uniquement par un installateur
électricien selon les normes d’installation en
vigueur dans le pays.
• Respecter les règles d’installation TBTS.
• Ne pas dépasser la charge maximale admissible
par appareil
• Le non-respect de ces instructions peut entraîner
des dommages sur l'appareil, un incendie ou
d'autres conséquences dangereuses.
E Achtung!
• Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen.
• Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
• Die zulässige Höchstlast pro Gerät darf nicht
überschritten werden.
• Die Nichteinhaltung dieser Anweisungen kann
Schäden am Gerät, Brände oder sonstige
gefährliche Folgen verursachen.
Z Caution!
• This device is to be installed only by a professional
electrician fitter according to local applicable
installation standards.
• Conform to SELV installation rules.
• Do not exceed the maximum permissible load per
device.
• Failure to follow these instructions may cause
damage to the device, fire or other dangerous
consequences.
L1
30V DC
L2
L3
N
2 A
1Hager 07.12 6T 8512-50A1
M
Notices d’instructions
Bedienungsanleitung
Operation instructions
Réf. no./ Best.-Nr./ Order no
75341104
Module 1 sortie volets roulants
et/ou stores à encastrer
Modul 1 Ausgang Rollläden
und/oder Einbaujalousien
1-output module for shutters
and/or blinds, flush mounting
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
www.berker.com
03/2013
6T 8512-50A
azeiyr
A Garantie
Sous réserve de modications techniques et de
forme, dans la mesure où elles sont utiles au progrès
techniques. Nos appareils sont garantis dans le
cadre des dispositions légales en vigueur. Pour toute
demande en garantie, s’adresser à votre revendeur ou
retourner l’appareil dûment affranchi avec description
de défaut à notre Centre Service.
Z Warranty
We reserve the right to make technical and formal
changes to the product in the interest of technical
progress. Our products are under guarantee within
the scope of the statutory provisions. If you have a
warranty claim, please contact the point of sale or
ship the device postage free with a description of the
fault to the appropriate regional representative.
E Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor. Wir leisten Gewähr im
Rahmen der gesetzlichen Bestimmungen. Im
Gewährleistungsfall bitte an die Verkaufsstelle wenden
oder das Gerät portofrei mit Fehlerbeschreibung an
unser Service-Center senden.
Berker GmbH & Co. KG
Service-Center
Hubertusstraße 17
D-57482 Wenden-Ottngen
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111
Steuerungen 1 Ausgang 75341104 sind Schalter,
durch die der KNX-Bus mit Fenster- und
Türbereichen verknüpft werden kann. Sie gehören
zum Installationssystem tebis. Sie dienen der
Steuerung des Fenster- und Türbereichs, wie z. B.
Rollläden, Markisen, Jalousien etc.
Funktionen
• 1 angesteuerter Kanal.
• Anzeige der aktuellen Bewegung (auf/ab) am
Gerät.
• Möglichkeit zur manuellen Ansteuerung Auf/Ab
über Taster und gegeben.4 5
Die genauen Funktionen dieser Geräte hängen von
der jeweiligen Konfiguration und den jeweiligen
Parametereinstellungen ab.
Einstellungen
• Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertizierten
Software.
Produktdatenbank, technische Beschreibungen
sowie Konvertierungs- und weitere Hilfs-
programme nden Sie stets aktuell auf unserer
Internet-Seite.
Test und Inbetriebnahme
Taster zur physkalischen Adressierung 4
Ein kurzer Druck (kürzer als 2 Sek.) auf den Taster
4 aktiviert die physikalische Adressierung des
Gerätes oder überprüft das Anliegen des Busses:
Kontrolleuchte 2 ein = Bus liegt an und Produkt im
Modus physikalische Adressierung.
Ein längerer Druck (zwischen 2 und 10 Sek.) auf den
Taster 4 5 oder aktiviert die manuelle Steuerung Ab.
Ein sehr langer Druck (länger als 10 Sek.) auf den
Taster 4 setzt das Gerät auf die Werkseinstellungen
(Reset) zurück.
Taster 5
Ein längerer Druck (zwischen 2 und 10 Sek.) auf
den Taster aktiviert die manuelle Steuerung Auf.5
The 1-output controls 75341104 are actuators that
enable interfacing of the KNX Bus with the opening
elements. They are part of the tebis installation
system. They are used to control opening elements
such as shutters, awnings, venetian blinds, etc.
Functions
• 1 controlled channel.
• Visualization of the movement in progress (up/
down) on the product.
• Up/down manual control option from pushbuttons
4 5 or .
Each product feature depends on its configuration
and settings.
Configuration
• The planning, installation and commissioning of
the device is carried out with the help of KNX-
certied software.
You can nd the latest version of the product
database, technical descriptions as well as
conversion and additional support programs on
our website.
Test and startup
Physical addressing pushbuttons 4
A short press (T < 2s) of pushbutton initiates 4
product physical addressing and checks the
presence of the bus: indicator ON = bus 2
presence and product in physical addressing.
A long press (2s > T > 10s) of pushbutton or 4 5
activates the manual down control.
A long press (T > 10s) of pushbutton resets the 4
product.
Pushbutton 5
A long press (2s > t > 10s) of push button 5
activates the manual up control.
Z
Les pilotes 1 sortie 75341104 sont des actionneurs
permettant d’interfacer le Bus KNX avec des
ouvrants. Ils font partie du système d’installation
tebis. Ils permettent de commander des ouvrants
tels que volets roulants, stores à bannes, stores à
lamelles etc.
Fonctions
• 1 voie commandée.
• Visualisation du mouvement en cours (montée/
descente) sur le produit.
• Possibilité de commande manuelle montée/
descente à partir des boutons poussoirs et 4 5.
Les fonctions précises de ces produits dépendent
de la configuration et du paramétrage.
Configuration
• La programmation, l`installation et la mise en
service de l`appareillage s`effectuent à l`aide d`un
logiciel certifié KNX.
La base de données produit, les descriptions
techniques, les programmes de conversion ainsi
que les d`autres programmes d`aide actualisés sont
disponibles sur notre site Internet.
Test et mise en service
Bouton poussoir d’adressage physique 4
Un appui court (t < 2s) sur le bouton poussoir
4 permet de réaliser l’adressage physique
du produit ou de vérifier la présence du bus :
Voyant d'état allumé = présence 2
bus et produit en adressage physique.
Un appui long (2s > t > 10 s) sur le bouton poussoir 4
permet d'activer la commande manuelle descente.
Un appui très long (t > 10s) sur le bouton poussoir
réalise un retour usine (RAZ) du produit.
Bouton poussoir 5
Un appui long (2s > t > 10 s) sur le bouton poussoir
5 permet d'activer la commande manuelle montée.
A
Caractéristiques techniques
Tension d’alimentation 30 V DC TBTS
Dissipation maximale 225 mW
Consommation typique sur le bus KNX 5,9 mA
Consommation au repos sur le bus KNX 4,7 mA
Encombrement 53 x 29 mm
T° de fonctionnement -5 °C —> + 45 °C
T° de stockage - 20 °C —> + 70 °C
Raccordement
0,75 mm2 —> 2,5 mm2
Pouvoir de coupure µ230V 4A AC1v
Cadence de commutation maximale à pleine
charge cycles de commutations / minute20
Mode d'installation Rail DIN
Altitude de fonctionnement < 2000 m
Degré de pollution 2
Tension de choc 4 kV
Indices de protection IP 20
IK 04
Catégorie de surtension III
Norme EN50491-3 ; EN60669-2-1
Technical characteristics
Supply voltage 30 V DC SELV
Power dissipation 225 mW
Typical consumption on the KNX bus 5,9 mA
Standby consumption on the KNX bus 4,7 mA
Dimensions 53 x 29 mm
Operating temperature -5 °C —> + 45 °C
Storage temperature - 20 °C —> + 70 °C
Electrical connection
0,75 mm2 —> 2,5 mm2
Breaking capacity µ230V 4A AC1v
Maximum switching rate at full load
20 switching cycles/minute
Installation mode DIN-rail
Operating altitude < 2000 m
Pollution level 2
Surge voltage 4 kV
Protection rating IP 20
IK 04
Overvoltage category III
Standard EN50491-3 ; EN60669-2-1
Technische Daten
Versorgungsspannung 30 V DC SELV
Verlustleistung 225 mW
Typischer Eigenverbrauch am KNX-Bus 5,9 mA
Eigenverbrauch im Ruhezustand am KNX-Bus
4,7 mA
Abmessung 53 x 29 mm
Betriebstemperatur -5 °C —> + 45 °C
Lagertemperatur - 20 °C —> + 70 °C
Anschlußkapazität
0,75 mm2 —> 2,5 mm2
Abschaltvermögen µ230V 4A AC1v
Maximale Schalttaktzahl bei Volllast
20 Schaltzyklen/Minute
Installationsart Tragschiene DIN
Betriebshöhe < 2000 m
Verschmutzungsgrad 2
Stoßspannung 4 kV
Schutzgrade IP 20
Schlagschutz IK 04
Überspannungsklasse III
Normen EN50491-3 ; EN60669-2-1
26T 8512-50A

Produkt Specifikationer

Mærke: Berker
Kategori: Ikke kategoriseret
Model: 75341104

Har du brug for hjælp?

Hvis du har brug for hjælp til Berker 75341104 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Berker Manualer

Berker

Berker 24126036 Manual

29 December 2024
Berker

Berker 24121939 Manual

29 December 2024
Berker

Berker 24128939 Manual

29 December 2024
Berker

Berker 24126034 Manual

16 December 2024
Berker

Berker 24121434 Manual

16 December 2024
Berker

Berker 24127033 Manual

16 December 2024
Berker

Berker 85741188 Manual

16 December 2024
Berker

Berker 80142180 Manual

28 August 2024
Berker

Berker 80141180 Manual

28 August 2024
Berker

Berker 24116286 Manual

19 August 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Playtive

Playtive IAN 304090 Manual

16 Juni 2025
Toorx

Toorx SRX-85 Manual

16 Juni 2025
Cable Matters

Cable Matters 180070 Manual

16 Juni 2025
Philips

Philips Avent SCD252 Manual

16 Juni 2025
Philips

Philips Q-Line 55BDL2050Q Manual

16 Juni 2025
EFX

EFX Delta DUDB4 Manual

16 Juni 2025
Foster

Foster Prep Station PS1000HR Manual

16 Juni 2025
OmniMount

OmniMount OBT60 Manual

16 Juni 2025
XO

XO D34HPBF Manual

16 Juni 2025
Janitza

Janitza 800-DI14 Manual

16 Juni 2025
