Side 1/4
a
i
01 Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel, Germany
8016 17 xx, 8014 13 xx
Boutons poussoirs
multifonction KNX 2 touches
8016 27 xx, 8014 23 xx
Boutons poussoirs
multifonction KNX 4 touches
8016 37 xx, 8014 33 xx
Boutons poussoirs
multifonction KNX 6 touches
8016 47 xx, 8014 43 xx
Boutons poussoirs
multifonction KNX 8 touches
801x 1x xx
Boutons poussoirs
6LE000516C
sont nécessaires pour la compréhension du
système. La programmation, l‘installation et
la mise en service s‘eectuent à l‘aide d‘un
logiciel certifié KNX.
Mise en service Systemlink
es fonctions précises de ces produits
dépendent de la configuration et du paramé-
trage. Le logiciel d‘application est disponible
dans la base de données produit. La base de
données produit, les descriptions techniques,
les programmes de conversion ainsi d‘autres
logiciels d‘assistance à jour sont disponibles
sur notre site Internet.
Mise en service Easylink
Les fonctions précises de ces produits
dépendent de la configuration et du paramé-
trage. La configuration peut être réalisée par
un outil de configuration dédié qui permet un
paramétrage et une mise en œuvre simplifiés.
Cette méthode de configuration ne peut être
utilisée qu‘avec des produits compatibles
Easylink. La méthode de configuration Easy-
link permet, au travers d‘une interface gra-
phique, une mise en œuvre simplifiée. Ainsi,
des fonctions de bases pré-configurées sont
aectées aux entrées et aux sorties via l‘outil
de configuration.
Cas d’usage typique
− Exemples d’application ; MARCHE/ARRÊT
de la lumière, variation, OUVERTURE/
FERMETURE des stores, sauvegarde et
appel des scénarios d‘éclairage etc.
− Montage sur BAU (Unité d‘Accès au Bus)
encastré
Caractéristiques du produit
− Mise en service et programmation en
Systemlink et Easylink
− Fonctions du bloc bouton poussoir :
commutation/variation, commande des
stores, transmetteur de valeur, appel de
scènes, détermination du mode de fonc-
tionnement du chauage, commande
forcée, commutateur à plots et fonction
comparateur
− Deux LEDs d‘état par touche
− Voyant d‘état par bouton poussoir et
couleur paramétrables
− Une LED de fonctionnement blanche
Fonctionnement
Les fonctions des boutons poussoirs, leurs
fonctionnement et l‘activation des charges
peuvent être ajustés individuellement pour
chaque appareil.
Il faut faire la diérence entre les deux types
de commande :
− Commande avec un seul bouton :
L‘activation/la désactivation de l‘éclai-
rage ou la variation (plus clair/plus foncé)
par ex. s‘eectue(nt) par alternance en
appuyant successivement un bouton
poussoir.
− Commande à deux boutons poussoirs :
Deux touches juxtaposées forment une
Consignes de sécurité
L‘installation et le montage d‘appareils
électriques doivent être eectués uni-
quement par un électricien qualifié. Les
prescriptions de prévention des accidents
en vigueur dans votre pays doivent être
respectées.
Le non-respect des consignes d‘installation
peut entraîner des dommages sur l‘appareil,
un incendie ou présenter d‘autres dangers.
Veuillez observer les prescriptions et les
normes en vigueur pour les circuits élec-
triques TBTS lors de l‘installation et de la
pose des câbles.
Ce mode d‘emploi fait partie intégrante du
produit et doit être conservé par l‘utilisa-
teur final.
Description de l’appareil
2
1

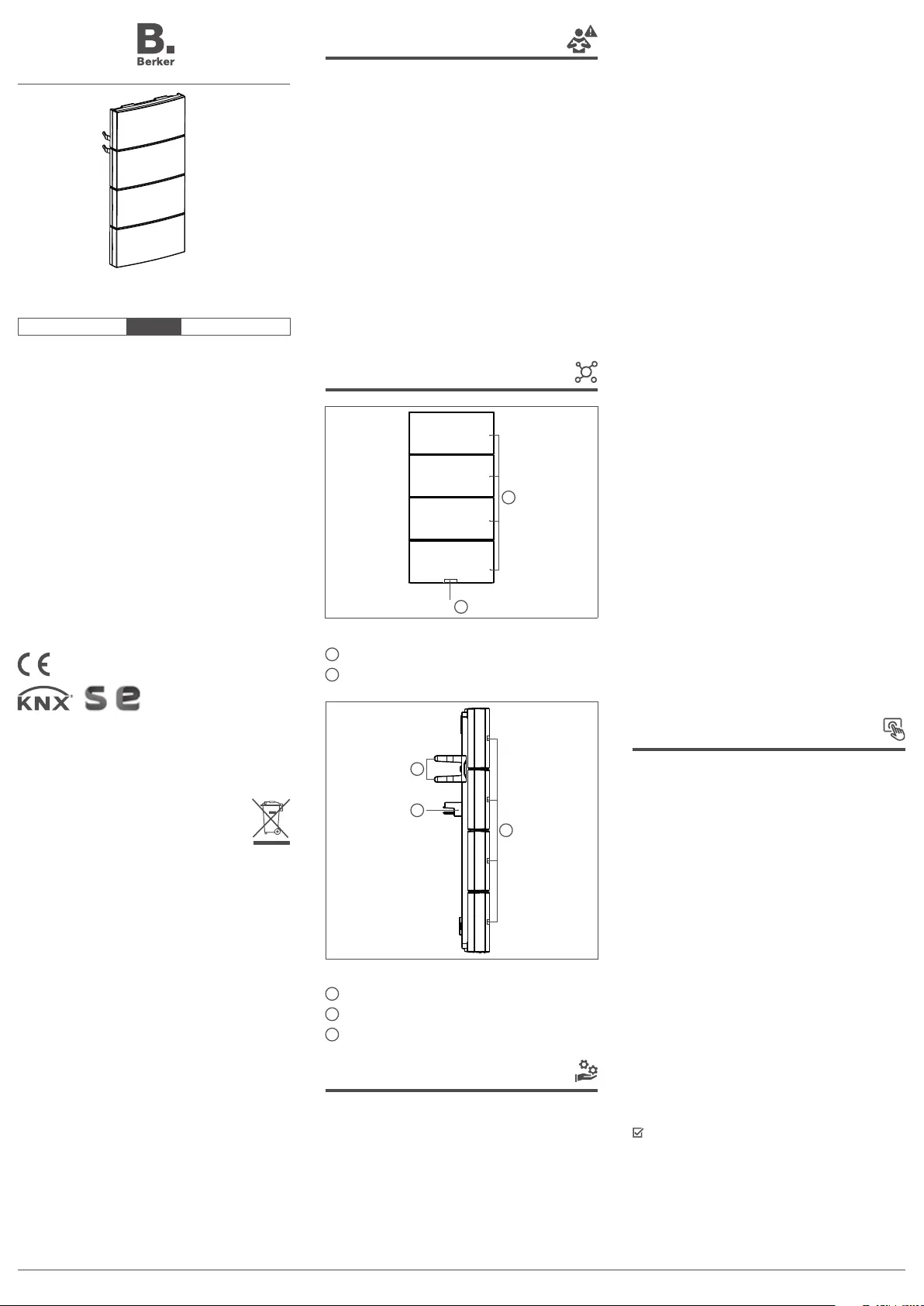

Fig 1: Vue de face du bloc bouton poussoir
8 touches
1 LED de fonctionnement
2 Boutons-poussoirs (le nombre dépend
du modèle)
3
5
4
Fig 2: Vue de profil du bloc bouton poussoir
8 touches
3 LED d‘état
4 Pinces de fixation
5 Connecteur de branchement
Fonction
Information système
Cet appareil est un produit du système
KNX et est conforme au standard KNX.
Des connaissances spécialisées détaillées
dispensées par le biais de formations KNX
Comment éliminer ce produit ?
(déchets d’équipements électriques
et électroniques).
(Applicable dans les pays de l’Union
Européenne et aux autres pays européens
disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documenta-
tion indique qu’il ne doit pas être éliminé en
fin de vie avec les autres déchets ménagers.
L’élimination incontrôlée des déchets pou-
vant porter préjudice à l’environnement ou à
la santé humaine, veuillez le séparer des autres
types de déchets et le recycler de façon res-
ponsable. Vous favoriserez ainsi la réutilisation
durable des ressources matérielles.
Les particuliers sont invités à contacter le dis-
tributeur leur ayant vendu le produit ou à se
renseigner auprès de leur mairie pour savoir
où et comment ils peuvent se débarrasser de
ce produit afin qu’il soit recyclé en respectant
l’environnement. Les entreprises sont invitées
à contacter leurs fournisseurs et à consulter
les conditions de leur contrat de vente.
Ce produit ne doit pas être éliminé avec les
autres déchets commerciaux.
02 +49 541 760268-0 +49 541 760268-199 info@hager.com hager.com – 10.2022T F
•Connecter le bloc bouton poussoir.
Easylink
Information
En ce qui concerne la mise en
service en Easylink, il est néces-
saire d‘enficher l‘appareil sur la
BAU.
Veuillez-vous référer à la description détaillée
du module de service Easylink pour obtenir
des informations sur la configuration de l‘ins-
tallation.
Annexes
Caractéristiques technique
Média de communication KNX TP 1 .....................
Mode de mise en service Systemlink, Easylink .....
Tension nominale 21 … 32 V TBTS KNX ...........s
Courant absorbé KNX typ. 20 mA .........................
Puissance absorbée typ. 150mW .........................
Type de raccordement KNX Interface utilisateur ...
Indice de protection IP20 ......................................
Classe de protection III ..........................................
Température de fonctionnement -5 … +45 °C ......
Température de stockage/transport -20 … +70 °C
Que faire, si ?
Pas de communication bus
Cause : Le bouton poussoir ne convient pas au
de la BAU programmé. Les voyants d‘état à LED
clignotent en rouge.
Remplacer le bouton poussoir ou eectuer une
nouvelle programmation de la BAU.
Accessoires
BAU encastré 8004 00 01
Intercalaire avec Q.x9498 xx xx
porte-étiquette
Garantie
Sous réserve de modifications techniques et
de forme, dans la mesure où elles sont utiles
au progrès techniques.
Nos appareils sont garantis dans le cadre des
dispositions légales en vigueur.
Pour toute demande en garantie, s’adresser à
votre revendeur.
6
Touches avec intercalaire avec porte-
étiquette
7 Bloc bouton poussoir
8 Plaque décorative (non fournie)
9 Bouton poussoir lumineux d’adressage
physique
10 BAU (non fournie)
11 Vis antivol
•Insérer le bloc boutons poussoirs (7)
avec la plaque décorative (8) sur la
BAU (10) jusqu‘à ce que les clips de
fixation soient verrouillés. Veillez à bien
introduire les contacts du connecteur du
module dans l‘interface utilisateur (5).
Les deux appareils sont connectés
électriquement via via connecteur de
branchement.
•Verrouiller l‘ensemble à l‘aide de la vis
antivol (11) si souhaité.
•Clipser les enjoliveurs de bouton pous-
soir (6) sur le bloc boutons poussoirs (7).
Démontage
•Desserrer la vis antivol (11).
•Retirer le bloc boutons poussoirs (10) de
la BAU.
Mise en service
Systemlink - Télécharger le logiciel
d‘application
Etant donné que le logiciel d‘application est
chargé dans la BAU, le chargement du logiciel
d‘application peut avoir lieu en même temps
que l‘attribution de l‘adresse physique de la
BAU. Si cela n‘est pas le cas, la programma-
tion peut également se faire ultérieurement.
•Charger le logiciel d‘application dans
l‘appareil.
Information
Le chargement d‘un logiciel d‘ap-
plication incompatible vous sera
signalé par le clignotement rouge
des LED d‘état (3).
paire fonctionnelle. Appuyer le bouton de
gauche pour allumer/régler un éclairage
plus clair ; appuyer le bouton de droite
pour éteindre/régler un éclairage plus
sombre.
Utilisation de la fonction ou de la charge
L‘utilisation de charges telles que l‘éclairage,
les stores, etc. s‘eectue grâce aux boutons
poussoirs et dépend de la programmation de
l‘appareil.
•Actionner un bouton poussoir
La fonction mémorisée est exécutée.
Information
L‘impulsion activant la fonction
ne dure que le temps de l‘appui
du bouton. Selon les fonctions,
un appui court ou prolongé peut
provoquer des actions diérentes,
comme par ex. commuter/varier
la luminosité.
Informations destinées aux
électriciens
Montage et
branchement électrique
Danger !
Choc électrique en cas de
contact avec les pièces sous
tension dans l‘environnement de
l‘installation.
Un choc électrique peut entraîner
la mort!
•Avant d‘intervenir sur l‘appa-
reil, mettre l‘installation hors
tension et recouvrir les pièces
conductrices avoisinantes!
Montage et raccordement de l‘appareil
(figure 3)
La BAU est raccordée au bus KNX et intégrée
dans la boîte d‘encastrement.
6
7
8
10
11
9

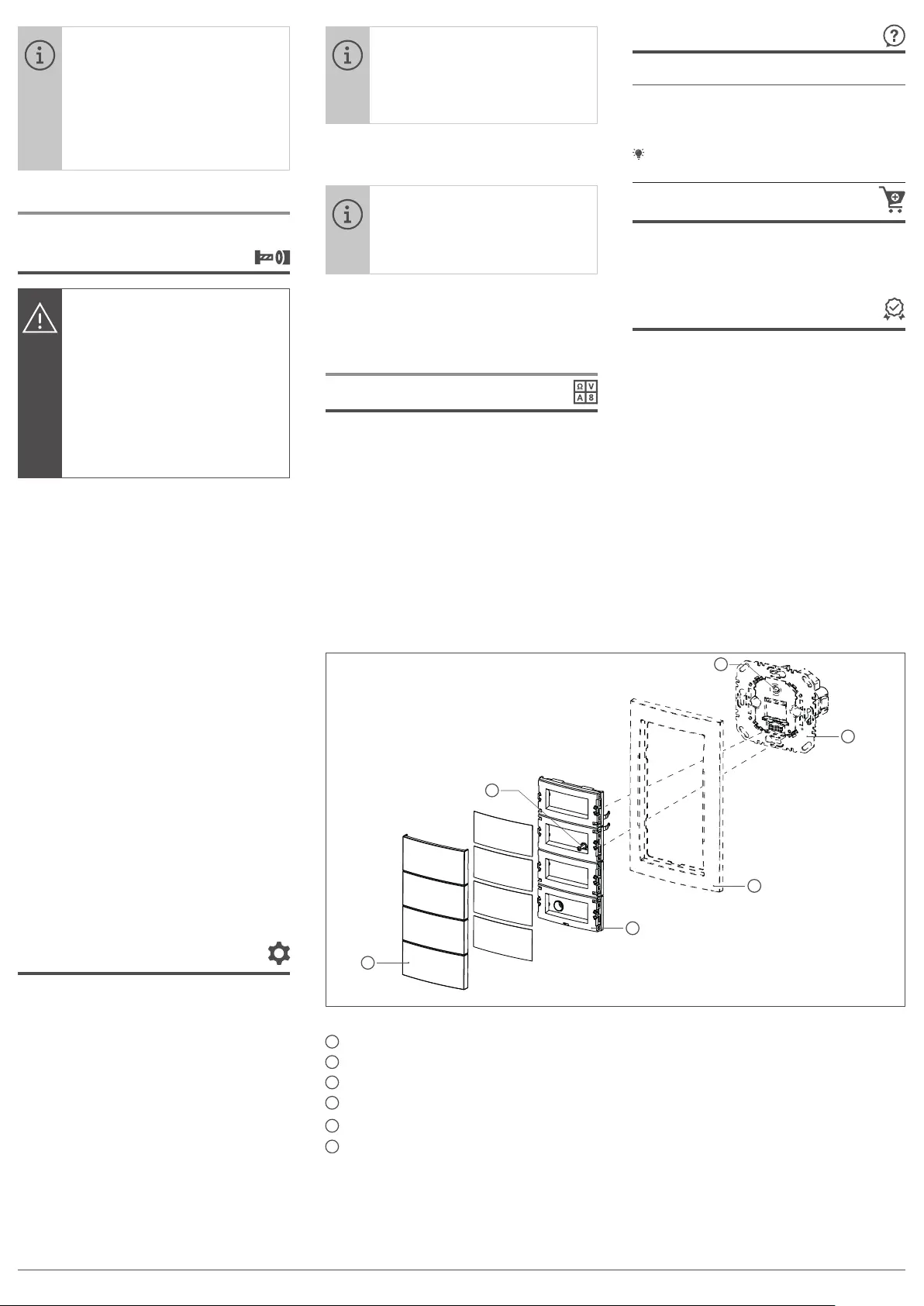

Fig 3: Assemblage de l‘appareil
