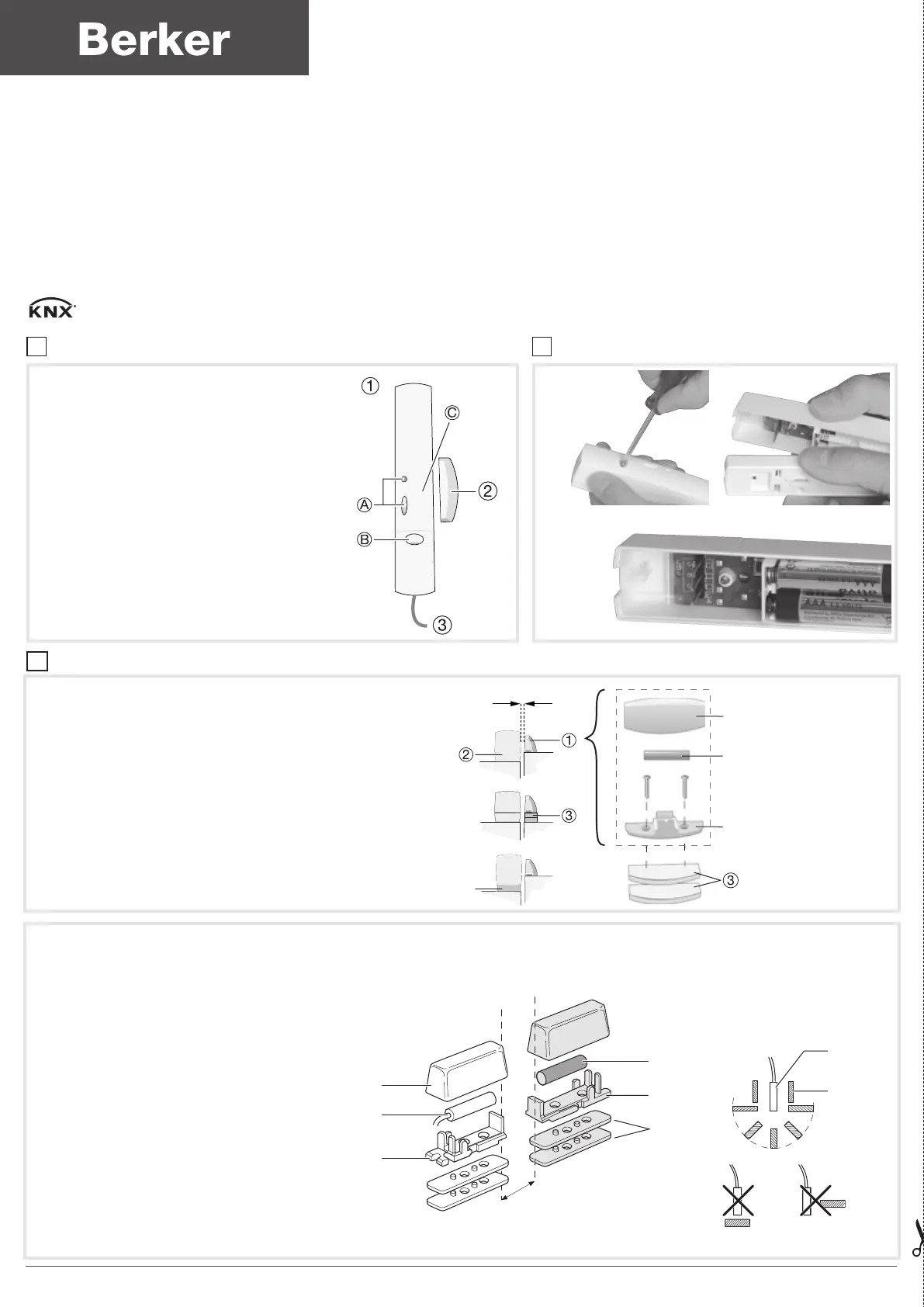

Side 1/6

1 Détecteur

A Touche et voyant

B Cache vis

C Contact magnétique

intégré

2 Porte-aimant

3 Contact déporté

1 Melder

A Taste und

Kontrollleuchte

B Schrauben-Abdeckung

C Integrierter

Magnetkontakt

2 Magnethalter

3 Ausgelagerter Kontakt

1 Detector

A Key indicator and

B Screw cover

C Built-in magnetic

contact

2 Magnet holder

3 Remote contact

1 Rilevatore

A Tasto

e spia

B Coprivite

C Contatto magnetico

integrato

2 Portamagnete

3 Contatto remoto

1 Contact sur le dormant

a Capot

b Contact

c Socle

f Cales

1 Kontakt an der Zarge

a Abdeckung

b Kontakt

c Sockel

f Unterlegkeile

1 Contact on the frame

a Guard

b Contact

c Base plate

f Spacers

1 Contatti sul fisso

a Copertura

b Contact

c Zoccolo

f Zeppa di spessore

2 Contact sur l’ouvrant

a Capot

d Aimant

e Socle

f Cales

2 Kontakt am Fensterflügel

Abdeckunga

d Magnet

e Sockel

f Unterlegkeile

2 Contact on opening

Guarda

d Magnet

e Base plate

f Spacers

2 Contatti sul battente

a Copertura

d Magnete

e Zoccolo

f Zeppa di spessore

C Fixation / Montage / Fixing / Fissaggio

A Description / Produktbeschreibung / Description / Descrizione B Ouverture / Öffnen / Opening / Apertura

1 Porte-aimant

A Capot

B Aimant

C Socle

2 Détecteur

3 Cales d’épaisseur

1 Magnethalter

A Abdeckung

B Magnet

C Sockel

2 Melder

3 Unterlegkeil

1 Magnet holder

A Guard

B Magnet

C Base plate

2 Detector

3 Spacer

1 Portamagnete

A Copertura

B Magnete

C Zeppe di spessore

2 Rilevatore

3 Zeppa di spessore

Porte-aimant / Magnethalter / magnet holder / Portamagnete

0D[PP

Contacts déportés / Ausgelagerte Kontakte / Remote contacts / Contatti remoti

Positions des aimants

Position des Magneten

Magnet location

Posizione del magnete

PP D[P 

Réf. no./ Best.-Nr./ Order no/ Nr. ord.

85801200

Détecteur d’ouverture radio

Funk-Öffnungsmelder

Opening radio detector

Rilevatore d’apertura radio

Berker GmbH & Co. KG

Klagebach 38

58579 Schalksmühle/Germany

Telefon: + 49 (0) 23 55/90 5-0

Telefax: + 49 (0) 23 55/90 5-111

www.berker.com

AAA LR03

ae z y

6LE003141A

Notices d’instructions

Bedienungsanleitung

Operation instructions

Istruzioni di montaggio

1 6LE003141A

Description du produit A

Le détecteur d’ouverture 85801200 est un émet-

teur radio KNX alimenté par pile. Il permet de

signaler sur le bus l’ouverture d’une fenêtre ou

d’une porte.

Cette information peut aussi être utilisée pour

lancer une commande KNX : mise en hors gel du

chauffage, montée du volet, scène etc.

Le détecteur est équipé :

• d’un contact magnétique intégré

• d’un bornier permettant le raccordement d’un

contact déporté.

Fonctions

Le 85801200 dispose d’un mode de fonctionne-

ment automatique qui permet l’émission KNX sur

chaque changement d’état du contact. Selon la

configuration effectuée, 1 ou plusieurs informa-

tions seront émises.

Il est possible d'interrompre le mode automatique

(ex : pour ouvrir une fenêtre sans couper le chauf-

fage), pour cela, appuyer sur la touche A.

Le voyant passe au rouge durant 1 seconde. Pour

remettre le détecteur en fonctionnement Auto

appuyer à nouveau sur la touche , le voyant A

passe au vert durant 1 seconde.

Les fonctions précises de ces produits dépendent

de la configuration et du paramétrage.

Ouverture B

1 Dévisser la vis à l’aide d’un tournevis cruciforme

2 Déclipser le capot du socle

3 Insérer 2 piles alcalines AAA LR03

Le changement de piles n’a aucune influence sur la

configuration du produit.

Fixation

Choix de l’emplacement

Le détecteur doit être placé :

• à l’intérieur

• de préférence fixé sur le dormant de l’ouvrant à

au moins 1 m du sol

• éloigné de tout source de parasites (compteur

électrique, masse métallique etc.)

• sur une surface plane.

G Dans le cas d’une fixation sur support métal-

lique, insérer une cale de bois ou de plastique

de 20 mm d’épaisseur entre le socle et le bâti

métallique.

Fixation du détecteur

Fixer le socle avec 2 vis adaptées au sup-

port ou avec de l’adhésif double face.

En cas d'utilisation du contact déporté,

choisir un embout passe-câble adapté à la section

de votre câble.

Grappe de passe-câbles :

4 possibilités de montage :

Fixation du porte-aimant C

Lorsque l’ouvrant est fermé, le porte-aimant doit

être positionné en face du contact d’ouverture

incorporé à moins de 5 mm de celui-ci.

Aligner l’encoche verticale sur le porte-aimant avec

la flèche située sur le socle du détecteur.

G L’alignement latéral et l’ajustement en hau -

teur sont impératifs pour un fonctionnement

correct du détecteur.

Ajuster la hauteur du porte-aimant selon les

schémas C.

Si nécessaire, utiliser les cales de surépaisseur

livrées pour le porte-aimant ou positionner une

cale sous le détecteur d’ouverture (non fournie).2

Fixer le socle du porte-aimant, placer l’aimant à

l’intérieur du capot et le clipser sur le socle.

Clipser, puis visser

le détecteur sur son

socle. Positionner le

cache de la vis (livré sur

grappe du porte-aimant)

sur le capot.

Pour déclipser le capot

du porte-aimant, insérer

un petit tournevis plat

dans l’encoche prévue et

faire un mouvement de

rotation.

Fixation et raccordement du contact déporté

Voir schémas C et E.

G L’utilisation des contacts D8931 et D8932

nécessite de raccorder les brins de couleur

bleu et vert uniquement.

Récapitulatif des distances d’ouver-

ture et de fermeture

Les distances d'ouverture et de fermeture entre le

détecteur multicontact et l'aimant à partir desquels

le contact incorporé analyse le changement d'état

de l'issue sont indiquées dans le tableau

Configuration

Ce produit peut être configuré de 3 façons diffé-

rentes :

• link& configuration sans outil voir notice de :

configuration livrée avec les récepteurs radio.

• tebis TX : configuration à l’aide du configurateur

hager.

• ETS3/ETS4 grâce au coupleur RF/TP : base de

données et descriptif du logiciel d’application

disponible chez le constructeur.

Faites un appui sur la touche lors de la phase R

d'apprentissage pour le ou pour configurateur

l'adressage en ETS (Voir schéma F).

Sélection des entrées

• Entrée 0 : détection d’ouverture - indication d’état

(non disponible en link&

• Entrée 1 contact fonction interrupteur. :

En mode configuration, la sélection des entrées

se fait par un appui court sur la touche A

pour l’entrée 0 et par un appui long > 5 sec. pour

l’entrée 1.

G Pour changer de mode de configuration,

il faut obligatoirement faire un “retour usine”

du produit.

Signalisation du voyant A

Contact déporté

Pour augmenter, les capacités du détecteur il est

possible de raccorder un contact déporté (contact

libre de potentiel, aucune tension ne doit être

appliquée sur les entrées filaires).

Les deux contacts (fenêtre + contact déporté) sont

alors traités comme une fonction logique "OU".

Pour activer la détection par le contact déporté,

il faut actionner au moins une fois sa fenêtre.

Pour retirer un contact déporté déjà activé, il faut

faire un reset du produit en retirant les piles durant

30 s.

Retour usine

Appuyer et maintenir le le bouton poussoir R

jusqu'au clignotement de la LED (>10s) puis cfg

relâcher.

La fin du retour usine est signalée par l'extinction

de la LED cfg.

Cette opération provoque l'effacement complet

de la configuration du produit. Après un “retour

usine”, attendre 15 s avant de procéder à une

configuration.

Accessoires

D8924 Contact d'ouverture saillie avec bornier,

filaire.

D8931 Contact d'ouverture universel, protégé,

blanc, filaire.

D8932 Contact d'ouverture universel protégé

brun, filaire.

Accessoires non disponibles sur tous les marchés.

Possibilité d'utiliser d'autres contacts à aimant

libre de potentiel (fonctionnement non garanti).

5 mm

max.

70 mm

alignement

encoche-flèche

Piles faibles - Clignotement rouge 1 sec.

Mode

automatique

sur ouverture /

fermeture fenêtre

- Clignotement orange

1 sec. si aucun lien n’est

configuré

- Flash vert 100 ms si lien

configuré

Changement de

mode par appui

sur touche A

Auto → Arrêt

Arrêt → Auto.

- Allumé rouge 1 sec.

- Allumé vert 1 sec.

Cache

Appareil à installer uniquement par

un installateur électricien selon les normes

d’installation en vigueur dans le pays.

Respecter les règles d’installation TBTS.

Ne pas installer ce module à l’extérieur du

bâtiment.

3 6LE003141A

Recommandations

Tout accès aux composants internes peut

endommager le produit par décharges d’électri-

cité statique.

Lors d’une intervention sur le produit prendre

les précautions suivantes :

• Eviter tout contact direct ou par l’intermé-

diaire d’un outil métallique, avec les compo-

sants électroniques.

• Utiliser des outils non magnétiques.

• Avant d’accéder aux composants internes,

toucher une surface métallique non peinte

telle qu’une canalisation d’eau ou un matériel

électrique relié à la terre.

• Limiter aux maximum les déplacements entre

deux accès aux composant internes. Sinon

répéter l’opération ci-dessus avant chaque

nouvelle intervention sur le produit.

Utilisable partout en Europe

et en Suisse

Par la présente hager Controls déclare que l'appareil

détecteur d’ouverture radio est conforme aux

exigences essentielles et aux autres dispositions

pertinentes de la directive 2014/53/UE.

La déclaration CE peut être consultée sur le site :

www.hagergroup.com
