Side 1/8
1
READ AND SAVE
THESE INSTRUCTIONS
MODELS 120, 124 & 128
REGISTER HEATERS
MODELOS 120, 124 Y 128
CALENTADORES DE REJILLA
LEA Y CONSERVE
ESTAS INSTRUCCIONES
INSTALLER: Leave This Manual With The Homeowner. HOMEOWNER: Use and Care Information on Page 3.
INSTALADOR: Deje este manual con el dueño de casa. DUEÑO DE CASA: Información del uso y mantenimiento en la página 3.

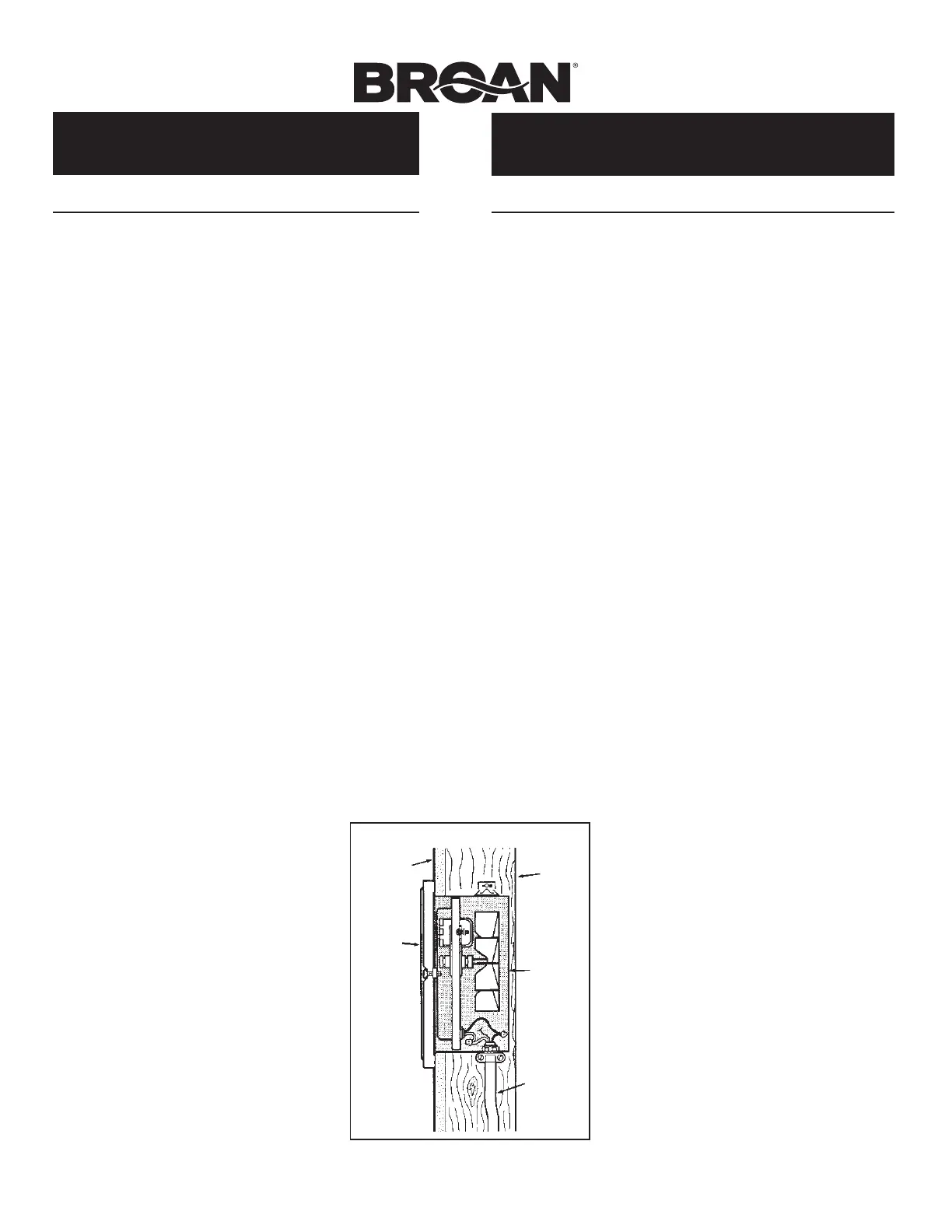

FIG. 1
DRYWALL/
PARED DE
YESO
GRILLE/
REJILLA
WALL
STUD/
VIGA DE
LA PARED
HEATER
HOUSING/
CAJA DEL
CALENTA-
DOR
POWER
CABLE/
CABLE
DE EN-
ERGIA
PLANIFICACION
IMPORTANT INSTRUCTIONS
READ ALL INSTRUCTIONS BEFORE
INSTALLING OR USING THIS HEATER.
To reduce the risk of fire, electric shock, or injury to persons,
observe the following:
1. Use this unit only in the manner intended by the manufacturer. If
you have questions, contact the manufacturer at the address or
telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction codes and
standards.
4. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
5. This heater is hot when in use. To avoid burns, do not let bare
skin touch hot surfaces. Keep combustible materials, such as
furniture, pillows, bedding, papers, clothes, etc. and curtains at
least 3 feet (0.9 m) from the front of the heater.
6. Extreme caution is necessary when any heater is used by
or near children or invalids and whenever the heater is left
operating and unattended.
7. Do not operate any heater after it malfunctions. Disconnect
power at service panel and have heater inspected by a reputable
electrician before reusing.
8. Do not use outdoors.
9. To disconnect heater, turn controls to off, and turn off power
to heater circuit at main disconnect panel (or operate internal
disconnect switch, if provided).
10. Do not insert or allow foreign objects to enter any ventilation or
exhaust opening, as this may cause an electric shock or fire, or
damage the heater.
11. To prevent a possible fire, do not block air intakes or exhaust in
any manner.
12. A heater has hot and arcing or sparking parts inside. Do not use
it in areas where gasoline, paint, or flammable vapors or liquids
are used or stored.
13. Use this heater only as described in this
manual. Any other use not recommended by the
manufacturer may cause fire, electric shock, or
injury to persons.
14. Install heater at least 6 inches from floor or any
adjacent wall.
15. To avoid electrical shock: Do not install unit in a
tub or shower enclosure or any location where
it may come in contact with water. Never place
a switch where it can be reached from a tub or
shower.
16. This product may ONLY be installed horizontally
in a wall. Do not mount in any other position.
17. Do not connect heater to dimmer switch or
speed control.
18. This product must be grounded.
SAVE THESE INSTRUCTIONS
INSTRUCCIONES IMPORTANTES
LEA TODAS LAS INSTRUCCIONES ANTES DE
INSTALAR O USAR ESTE CALENTADOR.
Para reducir el riesgo de incendios, descargas eléctricas o lesiones
personales, observe las siguientes precauciones:
1. Use la unidad solo de la manera indicada por el fabricante. Si tiene
preguntas, comuníquese con el fabricante a la dirección o al número
telefónico que se incluye en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro
eléctrico en el panel de servicio y bloquee los medios de desconexión
del servicio para evitar que la electricidad se reanude accidentalmente.
Cuando no sea posible bloquear los medios de desconexión del servicio,
fije firmemente una señal de advertencia (como una etiqueta) en un
lugar visible del panel de servicio.
3. El trabajo de instalación y el cableado eléctrico deben estar a cargo
de personal capacitado, de acuerdo con todos los códigos y normas
correspondientes, incluidos los códigos y normas de construcción
específicos sobre protección contra incendios.
4. Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado
de no dañar el cableado eléctrico ni otros servicios ocultos.
5. Este calentador se calienta cuando se usa. Para evitar quemaduras,
no deje que la piel desnuda toque las superficies calientes. Mantenga
materiales combustibles como muebles, almohadas, ropa de cama,
papeles, ropa, etc., así como las cortinas, por lo menos a 3 pies (0.9
m) de la parte delantera del calentador.
6. Es necesario tener extremo cuidado cuando se use un calentador cerca
de niños o personas inválidas, y siempre que el calentador se deje
funcionando y sin atención.
7. No haga funcionar ningún calentador después de que presente una
falla. Desconecte la energía eléctrica en el panel de servicio y pida que
un electricista acreditado inspeccione el calentador antes de volverlo a
usar.
8. No lo use en exteriores.
9. Para desconectar el calentador, mueva los controles a la posición de
apagado y desconecte la energía eléctrica al circuito del calentador en
el panel de desconexión principal (o active el interruptor de desconexión
interna, si existe).
10. No inserte ni permita que objetos extraños entren en la abertura de
ventilación o de escape, pues esto puede ocasionar una descarga
eléctrica, un incendio o daños al calentador.
11. Para prevenir un posible incendio, no bloquee la
entrada o salida del aire de ninguna manera.
12. El calentador tiene piezas calientes y que pueden
generar arcos eléctricos o chispas en el interior. No
lo use en áreas donde se use o almacene gasolina,
pintura o vapores o líquidos flamables.
13. Use este calentador solamente como se describe en
este manual. Cualquier otro uso no recomendado
por el fabricante puede ocasionar un incendio, una
descarga eléctrica o lesiones a personas.
14. Instale el calentador por lo menos 6 pulg. desde el
piso o cualquier pared adyacente.
15. Para evitar golpe eléctrico: No instale la unidad en
una bañera o recinto de ducha. Nunca coloque un
interruptor en un lugar que pueda ser alcanzado
desde una bañera o ducha.
16. Este producto SOLAMENTE se puede instalar en
una pared. No lo monte en ninguna otra posicion.
17. No conecte el calentador a un variador de luz o
control de velocidad.
18. Este producto debe estar conectado a tierra.
GUARDE ESTAS INSTRUCCIONES
2

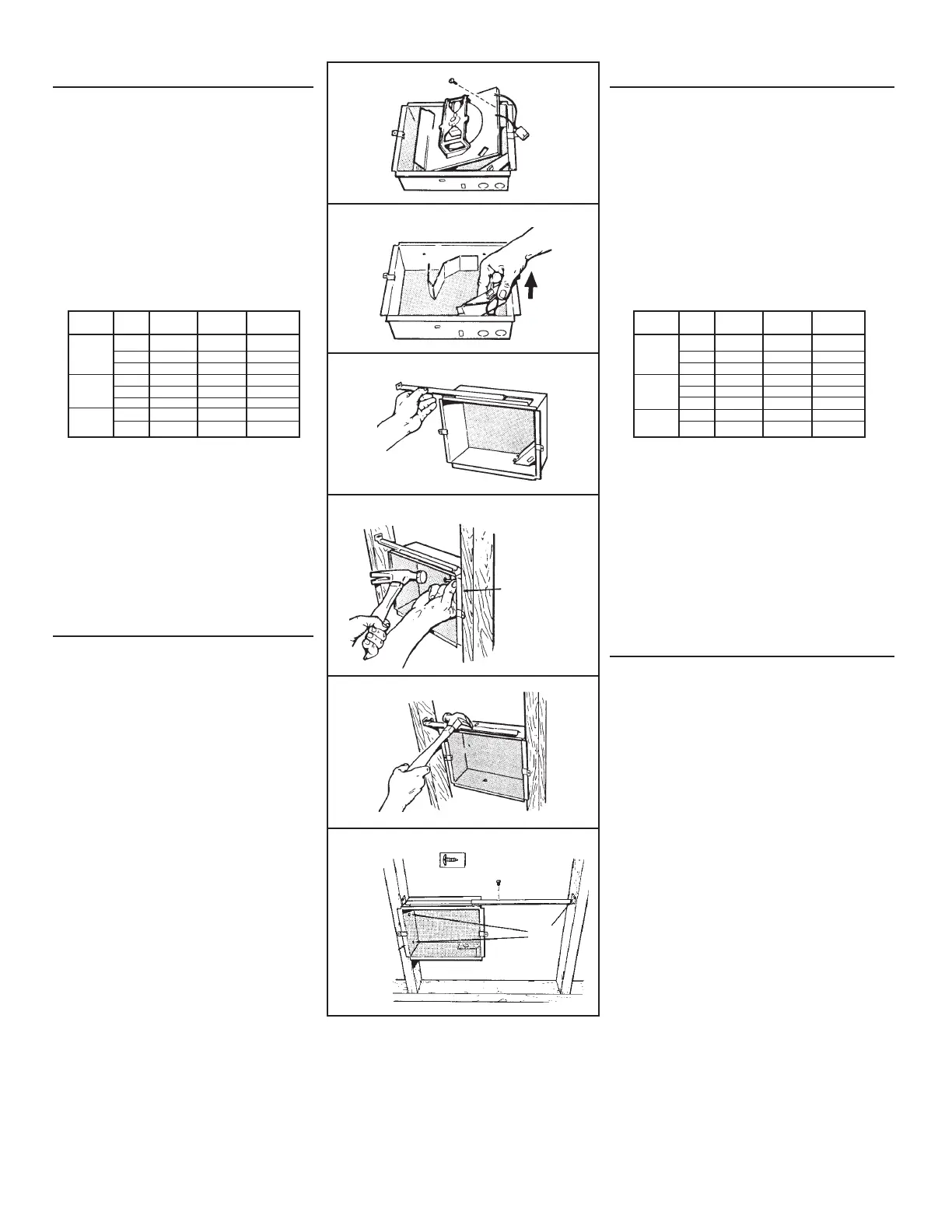

FIG. 2
FIG. 3
FIG. 4
FIG. 5
MEASURING
GUIDE/GUIA
DE MEDIDA
FIG. 6
FIG. 7
MEASURING
GUIDES/
GUIAS DE
MEDIDA
NAIL
HERE/
CLAVE
AQUI
PLANNING
This heater is intended to be used to supply
supplemental heat from a wall location in new
or existing construction.
The heater can be operated using the Broan
Model 86W Line-Voltage Thermostat from a wall
location. Purchase the control separately.
Plan to supply the heater with proper line voltage
and appropriate power cable.
NOTE: Power can be tapped from a nearby circuit
depending on the heater wattage required and
the amperage rating of the circuit.
Heater can be converted to half-wattage to avoid
overloading such circuits.
The table below lists the ratings for each model.
MODELS
120
124
128
VOLTS
120
240
208
120
240
208
240
208
AMPS
8.33/4.16
4.16
3.61
12.5/6.25
6.25
5.41
6.33/4.16
7.21/3.61
WATTS
1000/500
1000
750
1500/750
1500
1125
2000/1000
1500/750
BTU/HR
3413/1707
3413
2560
5120/2560
5120
3840
6827/3413
5120/2560
BOLD ratings are factory wired. See "OPTIONAL
WIRING CONVERSION" section for wattage and
voltage conversion instructions.
Follow these basic steps when installing this
heater.
• Nail housing to studs.
• Connect power cable.
• Fasten heater assembly and grille to
housing. (FIG. 1)
PREPARATION
1. Remove the retaining screw, unplug wiring
harness and lift heater assembly from housing.
(FIG. 2)
2. Slide the wiring cover out of housing. (FIG.
3)
PLANIFICACION
Este calentador p2-ha sido diseñado para proporcionar
calefacción adicional desde una pared en una con-
strucción nueva o una p2-ya existente.
El calentador se puede poner en funcionamiento
desde una pared usando el termostato de tensión
de línea Broan Modelo 86W. Adquiera los controles
en forma separada.
Planifique proporcionar al calentador la tensión de
línea y cable de energía eléctrica apropiados.
NOTA: La energía se puede tomar de un circuito
cercano, lo que dependerá del vatiaje requerido del
calentador y amperaje nominal del circuito.
El calentador se puede convertir a mitad de vatiaje
para evitar sobrecargar dichos circuitos.
MODELOS
120
124
128
VOLTIOS
120
240
208
120
240
208
240
208
AMPS
8.33/4.16
4.16
3.61
12.5/6.25
6.25
5.41
6.33/4.16
7.21/3.61
VATIOS
1000/500
1000
750
1500/750
1500
1125
2000/1000
1500/750
BTU/HR
3413/1707
3413
2560
5120/2560
5120
3840
6827/3413
5120/2560
El cableado viene de fábrica para las corrientes nomi-
nales en letras oscuras. Sección “CONVERSIONES
DE CABLEADO ORIGINAL” encontrará las instruc-
ciones de vatiaje y conversión de tensión.
La tabla abajo demuestra el grado para cada modelo.
Al instalar este calentador, siga estos pasos básicos:
• Clave la caja en las vigas.
• Conecte el cable de potencia.
• Fije el conjunto del calentador y la rejilla a la caja.
(FIG. 1)
PREPARACION
1. Saque el tornillo de retención, desenchufe el
conjunto de cables preconfigurado y saque de
la caja el conjunto del calentador. (FIG. 2)
2. Saque la cubierta de la caja. (FIG. 3)

Produkt Specifikationer

Mærke: Broan
Kategori: Varmeapparat
Model: 124

Har du brug for hjælp?

Hvis du har brug for hjælp til Broan 124 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Varmeapparat Broan Manualer

Broan

Broan 174F Manual

2 September 2024
Broan

Broan 124 Manual

2 September 2024
Broan

Broan 114 Manual

2 September 2024
Broan

Broan 112 Manual

2 September 2024
Broan

Broan 174 Manual

2 September 2024
Broan

Broan 174FT Manual

2 September 2024
Broan

Broan 170 Manual

2 September 2024
Broan

Broan 170FT Manual

2 September 2024
Broan

Broan 9810WH Manual

1 September 2024
Broan

Broan 128 Manual

1 September 2024

Varmeapparat Manualer

Nyeste Varmeapparat Manualer

Klarstein

Klarstein Wonderwall Air 60 Manual

30 Juli 2025
Panasonic

Panasonic NF-GM600 Manual

29 Juli 2025
Heatstrip

Heatstrip THSTAND Manual

29 Juli 2025
Heatstrip

Heatstrip Intense Manual

29 Juli 2025
Rowenta

Rowenta Auto Confort BU7500 Manual

29 Juli 2025
TriStar

TriStar KA-5877 Manual

28 Juli 2025
TriStar

TriStar KA-5866 Manual

27 Juli 2025
TriStar

TriStar KA-5869 Manual

27 Juli 2025
Sencor

Sencor SOH 3111BK Manual

27 Juli 2025
Sencor

Sencor SOH 3011BE Manual

26 Juli 2025
