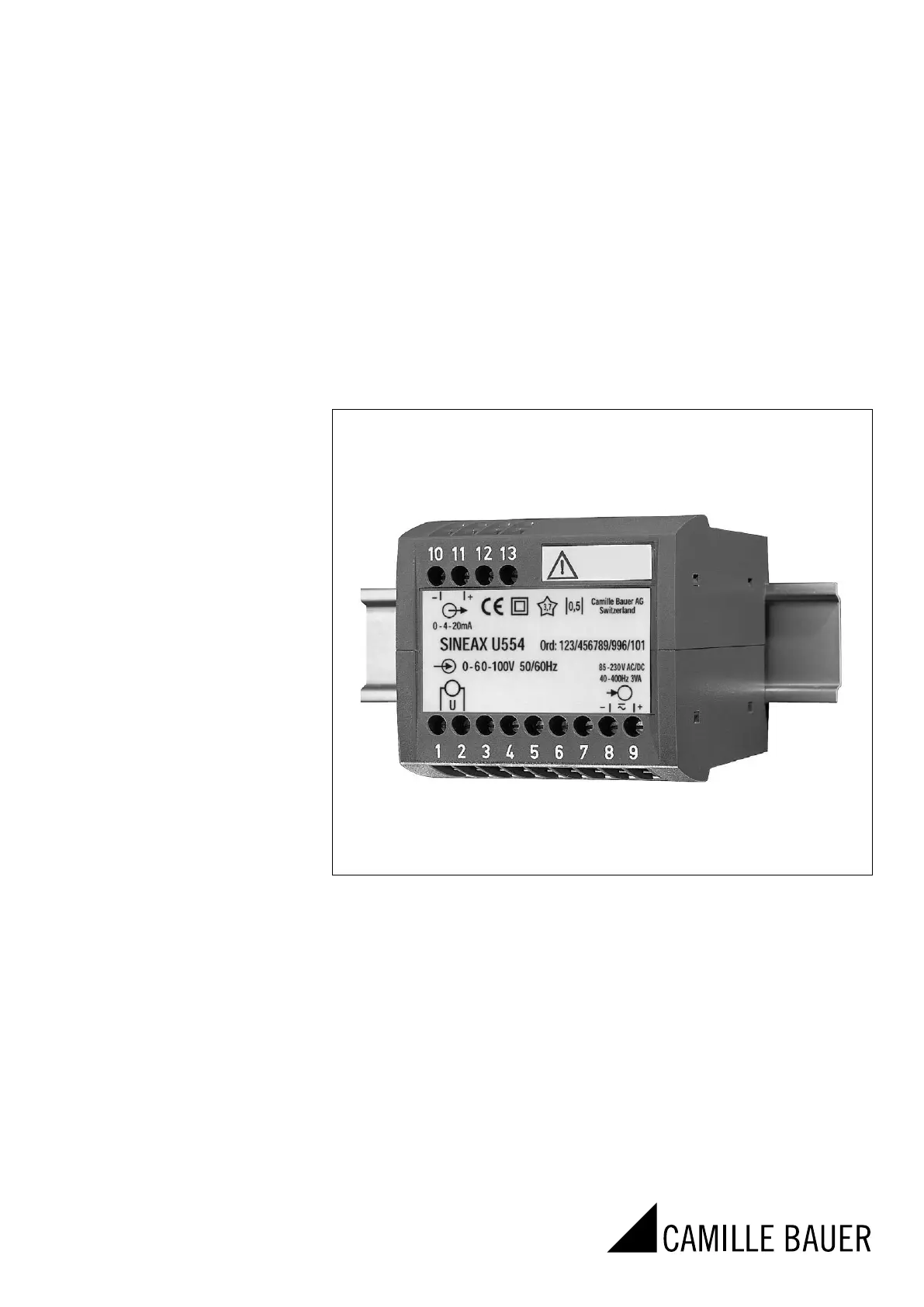

Side 1/8

U 554 B d-f-e 150 251-05 10.15

Betriebsanleitung

Messumformer für Wechselspannung

mit verschiedenen Kennlinien SINEAX U554

Mode d’emploi

Convertisseur de mesure pour tension alternative

avec fonction de transfert selon option SINEAX U554

Operating Instructions

Transducer for AC voltage

with different characteristics SINEAX U554

Camille Bauer Metrawatt AG

Aargauerstrasse 7

CH-5610 Wohlen/Switzerland

Phone +41 56 618 21 11

Fax +41 56 618 21 21

info@cbmag.com

www.camillebauer.com

Betriebsanleitung

Messumformer für Wechselspannung mit verschiedenen Kennlinien

SINEAX U554

Sicherheitshinweise, die unbedingt beachtet werden

müssen, sind in dieser Betriebsanleitung mit folgenden

Symbolen markiert:

Inhaltsverzeichnis

1. Erst lesen, dann ............................................................2

2. Kurzbeschreibung .........................................................2

3. Technische Daten .......................................................... 2

4. Befestigung ...................................................................3

5. Elektrische Anschlüsse .................................................. 3

6. Inbetriebnahme und Wartung ........................................3

7. Demontage-Hinweis ......................................................8

8. Mass-Skizze ..................................................................8

9. Konformitätserklärung ................................................... 8

1. Erst lesen, dann …

Der einwandfreie und gefahrlose Betrieb

setzt voraus, dass die Betriebsanleitung

gelesen und die in den Abschnitten

4. Befestigung

5. Elektrische Anschlüsse

enthaltenen Sicherheitshinweise beachtet

werden.

Der Umgang mit diesem Gerät sollte nur durch ent-

sprechend geschultes Personal erfolgen, das das Gerät

kennt und berechtigt ist, Arbeiten in regeltechnischen

An lagen auszuführen.

Bei einem Eingriff in das Gerät erlischt der Garantie-

anspruch.

2. Kurzbeschreibung

Der Messumformer SINEAX U554 dient zur Umwandlung einer

sinusförmigen oder verzerrten Wechselspannung.

Als Ausgangssignal steht ein eingeprägtes Gleichstrom-

oder aufgeprägtes Gleichspannungssignal zur Verfügung,

das sich proportional zum Messwert verhält.

3. Technische Daten

Messeingang

Nennfrequenz: 50/60 oder 400 Hz

Eingangsnenn-

spannung: 0 bis 20 bis 0 bis 690 V

Messausgang

Gleichstrom: 0(0,2) bis 1 bis 0(4) bis 20 mA

15 V

[mA]

[V]

4 mA

DC – 15 bis + 33%

AC ± 15%

± 15%

Intern ab

Mess-

eingang

Bürdenspannung: 15 V

Aussenwiderstand: R

ext

max. [kΩ] ≤

= Ausgangsstromendwert

Gleichspannung: 0(0,2) bis 1 bis 0(2) bis 10 V

Aussenwiderstand: R

ext

min. [kΩ] ≥

Einstellzeit: 50 oder 300 ms

Hilfsenergie

Nennspannung U

Nenngebrauchsbereich

AC 230 V 207 bis 253 V

Nenngebrauchsbereich

der Frequenz: 45 bis 50 bis 60 bis 65 Hz

Leistungsaufnahme: ≤ 3 VA bei H = U

DC-, AC-Netzteil (DC oder 40 bis 400 Hz)

Nennspannung Toleranz-Angabe

85 bis 230 V DC / AC

24 bis 60 V DC / AC

Leistungsaufnahme: ≤ 2 W bzw. ≤ 4 VA

Optionen

Anschluss auf

Niederspannungsseite: 24 V AC oder 24 bis 60 V DC,

siehe Bild 3

Hilfsenergie ab Mess-

eingang (self powered): ≥ 24 bis 60 V AC oder 85 bis

230 V AC, siehe Bild 4

Max. und min. Messeingangsspannung beachten!

Schildaufdruck Eingangs- Toleranz Hilfs-

spannungsbereich energie-

= interner Hilfs- Anschluss

energie-Bereich

Self powered

by 1/2 (int. 24 bis 60 V AC

24 bis 60 V)

Self powered

by 1/2 (int. 85 bis 230 V AC

85 bis 230 V)

Genauigkeitsangaben (Analog EN 60688)

Bezugswert: Ausgangsendwert

Grundgenauigkeit: Klasse 0,5

Sicherheit

Verschmutzungsgrad: 2

Überspannungs-

kategorie: III
