Side 1/2

Bedienungsanleitung

Elektrolötkolben EC 10

Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benut-

zung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch:

Der Elektrolötkolben EC 10 ist ein mobiles und vielseitig einsetzbares Gerät. Er dient als Gerät für Feinlötarbeiten im Elektronik-, Modellbau- und Hobbybereich.

Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere

Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung

entstandene Schäden übernimmt der Hersteller keine Haftung.

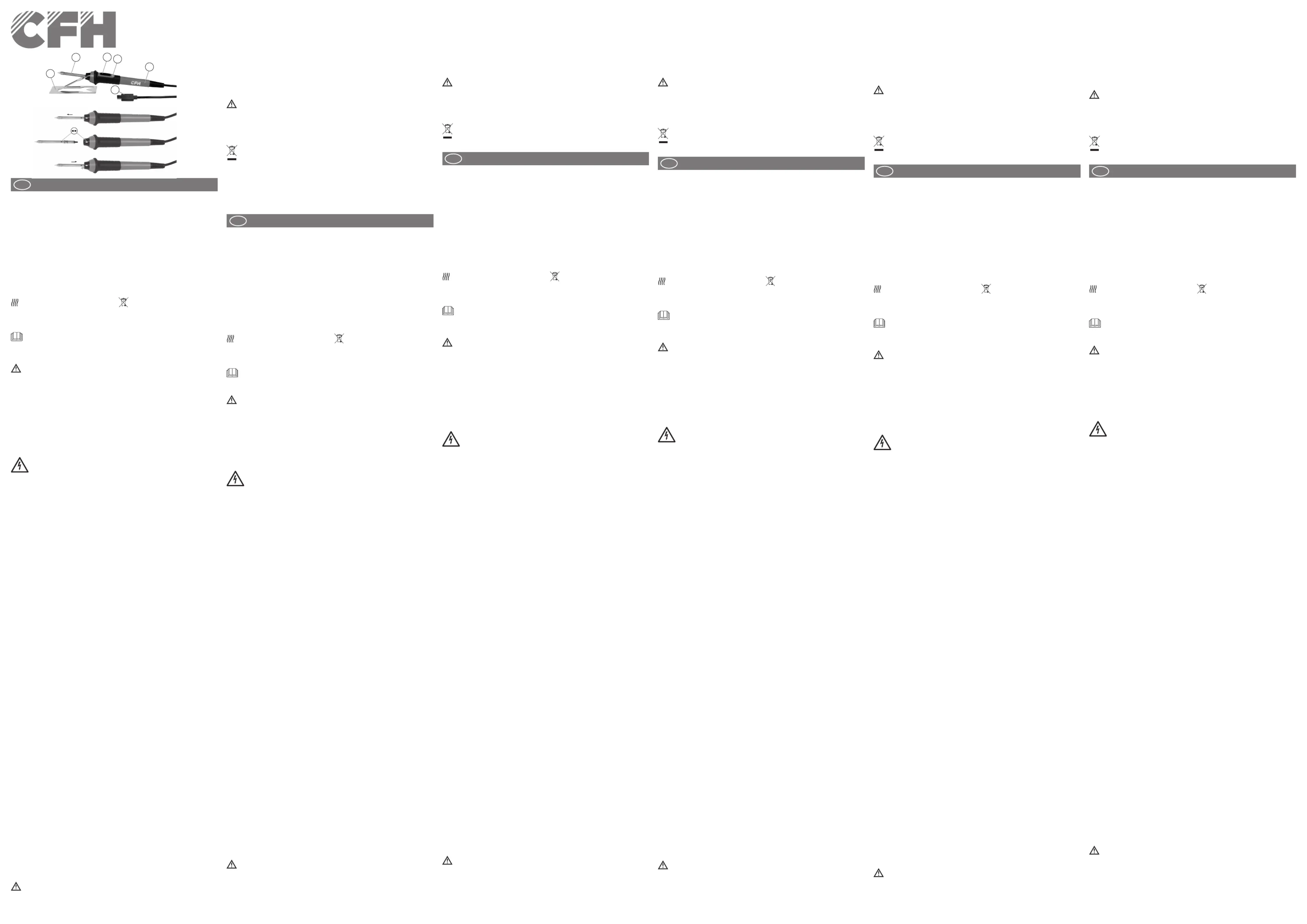

Ausstattung

(1) Elektrolötkolben

(2) Kontrollleuchte

(3) I/O-Schalter

(4) Lötspitze 1,2 mm (Bleistiftform)

(5) USB-C Kabel

(6) Ablegeständer

Lieferumfang

1 Elektrolötkolben EC 10 mit USB-C Kabel (ohne USB-Netzstecker)

1 Lötspitze (vormontiert)

1 Ablegeständer

1 Bedienungsanleitung

Bitte kontrollieren Sie die Ware auf Vollständigkeit.

Erklärung der Symbole



Während des Betriebes entwickelt die Werkzeugspitze

sehr hohe Temperaturen! Verbrennungsgefahr!

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Technische Daten

Bemessungsaufnahme: 10 W

Bemessungsspannung: 5 V

Schutzklasse: III

Temperaturbereich: ca. 480 °C

Kabel: ca. 140 cm



Wichtiger Hinweis:

Lesen Sie diese Gebrauchsanleitung aufmerksam durch, um sich mit dem Gerät vertraut zu machen. Bewahren Sie die Anweisung auf, um sie von neuem

lesen zu können. Zusammenbau und Einstellungen, die vom Hersteller vorgenommen wurden, sind nicht zu verändern. Es kann gefährlich sein, eigenmächtig

am Gerät bauliche Änderungen vorzunehmen, Teile zu entfernen oder andere Teile zu verwenden, die für das Gerät nicht vom Hersteller zugelassen sind (bei

eigenmächtig am Gerät vorgenommenen baulichen Änderungen besteht z.B. Verbrennungsgefahr). Dieses Gerät ist ausschließlich für die Benutzung in privaten

Haushalten bestimmt. Benutzen Sie das Gerät nicht gewerblich.

Sicherheitshinweise

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit

verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel

an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg

lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus

resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung

durchgeführt werden. Wenn die Netzanschlussleitung dieses Gerätes beschädigt

wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich

qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.



ACHTUNG GEFAHR VON ELEKTRISCHEM SCHLAG! Das Gerät nicht ver-

wenden, wenn der Gri, die Netzleitung oder der Stecker beschä-

digt sind. Das Gerät niemals önen!

• VERBRENNUNGSGEFAHR! Prüfen Sie vor der Benutzung ob die Werkzeugspitze

ordnungsgemäß am Gerät angebracht ist. Berühren Sie nie die erhitzte Lötspitze

oder das geschmolzene Lot. Es besteht Verbrennungsgefahr. Lassen Sie das Ge

rät unbedingt abkühlen, bevor Sie Gerätekomponenten wechseln, reinigen oder

überprüfen. Die heiße Werkzeugspitze und deren Aufnahme darf nicht mit Haut,

Haaren etc. in Verbindung gebracht werden. Verbrennungsgefahr.

• Lassen Sie den Elektrolötkolben nach der Arbeit nur an der Luft abkühlen. Auf

keinen Fall mit Wasser abschrecken!

• VORSICHT! BRANDGEFAHR! Nach Gebrauch das Gerät gemäß Abb. ablegen und

abkühlen lassen, bevor es weggepackt wird.

• Dieses Werkzeug muss auf seinen Ständer abgelegt werden, wenn es nicht in

Gebrauch ist.

• Halten Sie das Gerät von brennbarem Material fern.

• Während der Verwendung keinen großen Druck auf die Spitzen ausüben. Bei

Druck können die dünnen Spitzen verbiegen.

• Ein Brand kann entstehen wenn mit dem Gerät nicht sorgsam umgegangen wird.

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes

auf dem USB übereinstimmt.

• Lassen Sie das eingeschaltete Gerät nie unbeaufsichtigt.

• VORSICHT! VERLETZUNGSGEFAHR! Halten Sie Ihre Hände vom erhitzten Werk

stück fern. Die Hitze kann durch das Werkstück hindurch abgegeben werden.

• Entfernen Sie das USB-C Kabel aus dem USB-C-Port oder USB-Netzstecker, wenn

das Gerät nicht in Gebrauch ist.

• VORSICHT! VERGIFTUNGSGEFAHR! Atmen Sie keine Dämpfe ein.

• Sorgen Sie bei längeren Arbeiten, bei denen gesundheitsgefährdende Dämpfe

entstehen können, immer für eine ausreichende Belüftung der Arbeitsstätte.

Es wird empfohlen Schutzkleidung wie Schutzhandschuhe, Mundschutz sowie

eine Arbeitsschürze zu tragen.

• Vermeiden Sie es, in Räumen, in denen gelötet wird, zu essen, zu trinken und zu

rauchen. Andernfalls könnten an den Händen haftende Bleispuren über Lebens

mittel oder Zigaretten in den menschlichen Organismus gelangen.

• Entfernen Sie vor der Benutzung brennbare Gegenstände, Flüssigkeiten und

Gase aus dem Arbeitsbereich des Gerätes. Halten Sie Ihren Arbeitsbereich sauber

um Unfällen vorzubeugen.

• Waschen Sie sich nach dem Löten immer gründlich die Hände.

• Werfen Sie Lötabfälle nie in den Hausmüll. Lötabfälle gehören zum Sondermüll.

Nationale und internationale Sicherheits-, Gesundheits-, und Arbeitsschutzvor

schriften sind zu beachten.

• Nach Gebrauch das Gerät gemäß Abb. ablegen und abkühlen lassen, bevor es

weggepackt wird.

• Wenn das Gerät nicht benutzt wird, bewahren Sie es an einem sicheren Ort und

vor Staub und Feuchtigkeit geschützt auf.

• Das Gerät auf Beschädigungen überprüfen. Bei Beschädigungen nicht verwenden!

Vor der Inbetriebnahme

Lötspitze einsetzen / wechseln



VORSICHT! VERBRENNUNGSGEFAHR!

Heizen Sie den Elektrolötkolben nie ohne Lötspitze auf.

• Das Entfernen der Lötspitze (4) darf nur bei ausgeschaltetem Gerät und bei abgekühlter Lötspitze erfolgen.

• Beachten Sie beim Einsetzen oder Wechseln der Lötspitze (4) die Pfeilmarkierung auf der Lötspitze (4) und dem Gerät (1), um sicherzustellen, dass die Lötspitze

richtig eingesetzt wird.

HINWEIS

• Voraussetzung für einwandfreie Lötungen ist die Verwendung eines geeigneten Lötzinns. Zudem können perfekte Lötstellen nur dann erreicht werden, wenn die

richtige Löttemperatur erreicht wird. Bei zu niedriger Löttemperatur ießt das Lötzinn nicht genügend und verursacht unsaubere Lötstellen (sog. kalte Lötstellen).

Durch zu hohe Löttemperaturen verbrennt das Lötmittel und das Lötzinn ießt nicht. Darüber hinaus können die zu bearbeitenden Materialien zerstört werden.

• Vor der ersten Inbetriebnahme und auch bei Verwendung jeder neuen Lötspitze muss die Lötspitze zunächst verzinnt werden.

Inbetriebnahme

• Verbinden Sie das USB-C Kabel (5) mit einem USB-C Port oder einem USB-Netzstecker.

• Schalten Sie den I/O-Schalter (3) in die Position „I“, um das Gerät einzuschalten.

• Die Kontrollleuchte (2) leuchtet während des Betriebs dauerhaft.

• Die maximale Arbeitstemperatur von 480 °C wird bereits nach 150 Sekunden erreicht.

Außerbetriebnahme

• Nach dem Gebrauch stellen Sie den I/O-Schalter (3) in die „O“-Position.

• Lötspitze (4) abkühlen lassen, indem Sie den Elektrolötkolben auf dem Ablegeständer (6) ablegen.

• Entfernen Sie das USB-C Kabel (5) aus dem USB-C-Port oder USB-Netzstecker.

• Die Lötspitze kühlt in ca. 10 Minuten von der maximalen Arbeitstemperatur von 480 °C auf ca. 22 °C ab. Die Umgebungstemperatur spielt bei dem Abkühlvorgang

ebenfalls eine wichtige Rolle.

• Zum Abkühlen den Elektrolötkolben immer auf eine stabile, ebene und hitzebeständige Fläche ablegen.

Reinigung und Wartung:



WARNUNG! VERLETZUNGSGEFAHR!

Ziehen Sie immer das USB-C Kabel aus dem USB-C Port oder USB-Netzstecker und lassen Sie das Gerät abkühlen, bevor Sie Arbeiten am Gerät durchführen.

• Reinigen Sie das Gerät nach Abschluss der Arbeit.

• Verwenden Sie zur Reinigung des Gehäuses ein Tuch.

• Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungsmittel oder Reiniger, die Kunststo angreifen.

• Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen.

Gewährleistung

Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Im Gewährleistungsfall kontaktieren Sie uns per

E-Mail unter info@cfh-gmbh.de. Wir setzen uns dann unverzüglich mit Ihnen in Verbindung.

Entsorgung:

Die durchgestrichene Mülltonne auf diesem Produkt weist Sie darauf hin, dass das Produkt am Ende seiner Lebensdauer getrennt vom Hausmüll entsorgt

werden muss.

Endnutzer sind verpichtet, Elektro-Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Dies bedeutet, dass Elektro-Altgeräte nicht

im normalen Hausmüll entsorgt werden dürfen, sondern im Rahmen der bestehenden Sammelstellen, insbesondere bei öentlichen Entsorgungsträgern, Vertrei

bern und Herstellern, zurückgegeben werden müssen. Dies wird durch das Symbol der durchgestrichenen Mülltonne zum Ausdruck gebracht. Zahlreiche Vertreiber

von Elektro- und Elektronikgeräten sind nach den Kriterien aus § 17 Abs. 1 und Abs. 2 ElektroG zur unentgeltlichen Rücknahme von Elektro-Altgeräten verpichtet.

Endnutzer sind weiterhin dazu verpichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus

dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen. Außer die Altgeräte werden separiert,

um sie für die Wiederverwendung vorzubereiten. Schließlich ist darauf hinzuweisen, dass Endnutzer selbst dafür verantwortlich sind, personenbezogene Daten auf

den zu entsorgenden Elektro- Altgeräten vor der Abgabe an einer Erfassungsstelle zu löschen.

Technische und optische Änderungen vorbehalten.

Operating manual

Electric soldering iron EC 10

The user manual is an integral part of this product. It contains important information on safety, use and disposal. Be sure to familiarise yourself with all of the

operating and safety instructions before you use the product. Use the product only as described and for the specied areas of application. Hand over all of the

documents to third parties when transferring the product.

Intended use:

The electric soldering iron EC 10 is a portable and versatile device. It is used for ne soldering in the electronic, model-making and hobby sectors. The device is only

to be used as described and only for the specied areas of application. The device has not been designed for commercial use. Any other use or any modication

made to the device will be considered to be improper use, and it will involve a considerable risk of accidents. The manufacturer will not accept liability for any

damage resulting from improper use.

Equipment

(1) Electric soldering iron

(2) Indicator light

(3) I/O switch

(4) Soldering tip 1.2 mm (pencil shape)

(5) USB-C cable

(6) Stand

Scope of delivery

1 Electric soldering iron EC 10 with USB-C cable (without USB plug)

1 soldering tip (pre-assembled)

1 Stand

1 User manual

Please check the goods for completeness.

Symbol explanations



The tool tip reaches very high temperatures during operation!

Danger of burns! 

Never put electrical tools in your household waste!

Technical specications

Consumption rating: 10 W

Voltage rating: 5 V

Protection class: III

Temperature range: approx. 480 °C

Cable: approx. 140 cm



Important note:

Read through this instruction manual carefully to become familiar with the device. Keep the instructions in a safe place so that you can read them again.

Assembly and settings made by the manufacturer are not to be changed. It can be dangerous to make unauthorised structural changes to the device, remove parts

or use other parts that are not approved for the device by the manufacturer (there is a risk of burns, for example, if unauthorised structural changes are made to the

device). This device has been designed solely for use in private households. Do not use the device in a commercial environment.

Safety instructions

• This device can be used by children aged 8 years and above and by people with re

duced physical, sensory or mental capabilities, or lack of experience or knowledge

if they are supervised or have been instructed on the safe use of the device and have

acknowledged the resulting hazards. Children must never be allowed to play with

the device. Children must never clean or handle the device without supervision.

• If the connection cable is damaged, it must be replaced by the manufacturer or

his service agent or a similarly qualied person in order to avoid hazards.



ATTENTION! RISK OF ELECTRIC SHOCK! Do not use the device if the

handle, the power cord or the plug is damaged. Never open the

device!

• DANGER OF BURNS! Always check that the tool tip is tted correctly in the device

before you use it. Never touch the hot soldering tip or the molten solder. There is

a risk of burns. Always leave the device to cool down before changing, cleaning

or checking the device‘s components. The hot tool tip and its mounting must

never come into contact with skin, hair etc. Burn injuries may occur.

• Only allow the electric soldering iron to cool down in the air after use. Never

quench it in water!

• CAUTION! FIRE HAZARD! After using the device you should put it down as shown

in the illustration and leave it to cool down before packing it away.

• This tool must be placed in the holder when it is not in use.

• Keep the device well away from combustible materials.

• Do not apply high pressure to the tips during use. When pressed, the thin tips

can bend.

• A re might occur if the device is not handled with care.

• Make sure that the mains voltage corresponds to the information on the type

plate on the USB.

• Never leave the switched-on device unattended.

• CAUTION! RISK OF INJURY! Keep your hands away from the heated workpiece.

Heat can be released through the workpiece.

• Remove the USB-C cable from the USB-C port or USB power plug when the de

vice is not in use.

• CAUTION! DANGER FROM TOXIC FUMES! Do not inhale the fumes.

• Always ensure that the workplace is adequately ventilated when working for

long periods of time as harmful vapours might be generated. We recommend

that you always wear personal protective clothing such as protective gloves, a

breathing mask and an apron.

• Avoid eating, drinking or smoking in rooms where soldering is taking place. Ot

herwise traces of lead on your hands might get into your organs through the

food or cigarettes.

• Remove all ammable objects, liquids and gases from the working area around

the device before use. Keep the working area clean to prevent accidents.

• Always wash your hands thoroughly after soldering.

• Never put soldering waste in your household waste. Soldering waste is hazardous

waste. Always abide by the national and international health and safety regulations.

• After using the device you should put it down as shown in the illustration and

leave it to cool down before packing it away.

• When the device is not being used it should be kept in a safe place away from

dust and moisture.

• Inspect the device for any signs of damage. Do not use it if it is damaged!

Before starting

Insert/replace the soldering tip



CAUTION! DANGER OF BURNS!

Never heat up the electric soldering iron without a soldering tip.

• The soldering tip (4) may only be removed when the device is switched o and the soldering tip has cooled down.

• When inserting or changing the soldering tip (4), note the arrow marking on the soldering tip (4) and the device (1) to ensure that the soldering tip is inserted

correctly.

NOTE

• The prerequisite for perfect soldering is the use of a suitable soldering tin. In addition, perfect solder joints can only be achieved if the correct soldering tempera

ture is achieved. If the soldering temperature is too low, the solder will not ow adequately and this will cause poor soldered joints (so-called cold or dry joints).

Soldering temperatures that are too high may cause the soldering agent to burn and the solder not to ow. The materials being processed might also be damaged.

• Before starting up for the rst time and also when using a new soldering tip, the soldering tip must rst be tinned.

Starting work

• Connect the USB-C cable (5) to a USB-C port or a USB power plug.

• Switch the I/O switch (3) to the “I” position to switch the device on.

• The indicator light (2) lights up continuously during operation.

• The maximum working temperature of 480 °C is reached after just 150 seconds.

Switching o

• Move the I/O switch (3) to the “O” position after use.

• Allow the soldering tip (4) to cool down by placing the electric soldering iron on the stand (6).

• Remove the USB-C cable (5) from the USB-C port or USB plug.

• The soldering tip cools down from the maximum working temperature of 480 °C to approx. 22 °C in approx. 10 minutes. The ambient temperature will also play

an important role in the cooling-down process.

• For cooling down, always place the electric soldering iron on a stable, at and heat-resistant surface.

Cleaning and maintenance:



WARNING! RISK OF INJURY!

Always remove the USB-C cable from the USB-C port or USB power plug and allow the device to cool down before carrying out any work on the device.

• Clean the device after you nish your work.

• Use a cloth to clean the casing.

• Never use sharp objects, petrol, solvents or cleaning agents that can damage plastic.

• Do not allow liquids to get inside the device.

Guarantee

Always keep the original receipt in a safe place. This document is needed as proof of purchase. Contact us via e-mail at: info@cfh-gmbh.de if you have a guarantee

claim. We will contact you immediately.

Disposal:

The crossed-out waste bin symbol axed to the product indicates that when the product is at the end of its service life it must be disposed of separately

from your other household waste.

We reserve the right to make technical and visual changes.

Mode d‘emploi

Fer à souder électrique EC 10

Le manuel d‘utilisation fait partie intégrante de ce produit. Il contient des informations importantes concernant la sécurité, l’utilisation et la mise au rebut. Veillez à

vous familiariser avec l‘ensemble des instructions d‘utilisation et de sécurité avant d‘utiliser ce produit. Utilisez le produit uniquement tel qu’il est décrit et pour les

domaines d’application spéciés. Remettre tous les documents à des tiers lors du transfert du produit.

Utilisation prévue :

Le fer à souder électrique EC 10 est un appareil portable et polyvalent. Il est utilisé pour les soudures nes dans les secteurs de l‘électronique, du modélisme et des

loisirs. L’appareil doit être utilisé uniquement tel qu’il est décrit et seulement pour les domaines d’application spéciés. L‘appareil n‘a pas été conçu pour un usage

commercial. Toute autre utilisation ou modication apportée à l‘appareil sera considérée comme impropre et cela implique un risque considérable d‘accident. Le

fabricant décline toute responsabilité en cas de dommages résultant d‘une utilisation non conforme.

Équipement

(1) Fer à souder électrique

(2) Témoin indicateur

(3) Commutateur E/S

(4) Panne de soudage 1,2 mm (en forme de crayon)

(5) Câble USB-C

(6) Support

Étendue de la livraison

1 Fer à souder électrique EC 10 avec câble USB-C (sans che USB)

1 panne de soudage (préassemblée)

1 Support

1 Manuel de l‘utilisateur

Vérier que la livraison est complète.

Explications des symboles



La panne de l‘outil atteint de très hautes températures

pendant le fonctionnement ! Danger de brûlures ! 

Ne jetez jamais d’outils électriques dans vos ordures

ménagères !

Caractéristiques techniques

Consommation nominale : 10 W

Tension nominale : 5 V

Classe de protection : III

Plage de température : environ 480 °C

Câble : environ 140 cm



Remarque importante :

Lire attentivement ce manuel d‘instructions an de vous familiariser avec l‘appareil. Conservez les instructions dans un endroit sûr an de pouvoir les lire

de nouveau. L’assemblage et les réglages eectués par le fabricant ne doivent pas être modiés. Il peut être dangereux d‘apporter des modications non autorisées

à la structure de l‘appareil, de retirer des pièces ou d‘utiliser d‘autres pièces non approuvées pour l‘appareil par le fabricant (par exemple, il existe un risque de

brûlures si des modications structurelles non autorisées sont apportées à l‘appareil). Cet appareil a été conçu uniquement pour une utilisation par des ménages

privés. Ne pas utiliser l‘appareil dans un environnement commercial.

Consignes de sécurité

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des per

sonnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un

manque d’expérience ou de connaissances, s’ils sont supervisés ou ont été instruits

sur l’utilisation sûre de l’appareil et sont conscients des dangers pouvant résulter de

son utilisation. Les enfants ne doivent jamais être autorisés à jouer avec l’appareil.

Les enfants ne doivent jamais nettoyer ou manipuler l’appareil sans surveillance.

• Si le câble de raccordement est endommagé, il doit être remplacé par le fabri

cant, son agent d‘entretien ou une personne de qualication similaire an d‘évi-

ter tout danger.



ATTENTION ! RISQUE DE CHOC ÉLECTRIQUE ! N’utilisez pas l’appa-

reil si la poignée, le cordon d’alimentation ou la che est endom-

magé. Ne jamais ouvrir l‘appareil !

• DANGER DE BRÛLURES ! Vériez toujours que la panne est correctement installée

dans l‘appareil avant de l‘utiliser. Ne touchez jamais la panne chaude ou la sou-

dure fondue. Il existe un risque de blessure. Laissez toujours l‘appareil refroidir

avant de changer, de nettoyer ou de vérier ses composants. La panne chaude et

son support ne doivent jamais entrer en contact avec la peau, les cheveux, etc.

Des brûlures peuvent se produire.

• Laissez uniquement le fer à souder électrique refroidir dans l‘air après l‘utilisa

tion. Ne jamais l‘immerger dans l‘eau !

• MISE EN GARDE ! RISQUE D‘INCENDIE ! Après avoir utilisé l‘appareil, vous devez

le poser comme indiqué sur l‘illustration et le laisser refroidir avant de le ranger.

• Cet outil doit être placé sur le support lorsqu‘il n‘est pas utilisé.

• Tenez l‘appareil à l‘écart des matériaux combustibles.

• N‘appliquez pas de pression élevée sur les pannes pendant l‘utilisation. Si elles

subissent une pression, les pannes nes peuvent se courber.

• Un incendie peut se déclencher si l‘appareil n‘est pas manipulé avec soin.

• Assurez-vous que la tension secteur correspond aux informations de la plaque

signalétique sur l‘USB.

• Ne laissez jamais l‘appareil sous tension sans surveillance.

• MISE EN GARDE ! RISQUE DE BLESSURE ! Tenez vos mains éloignées de la pièce

chauée. La chaleur peut être libérée à travers la pièce.

• Retirez le câble USB-C du port USB-C ou de la prise d‘alimentation USB lorsque l‘ap

pareil n‘est pas utilisé.

• MISE EN GARDE ! DANGER DÛ AUX VAPEURS TOXIQUES ! N‘inhalez pas les vapeurs.

• Assurez-vous toujours que le lieu de travail est susamment ventilé lorsque

vous travaillez pendant de longues périodes, car des vapeurs nocives peuvent se

dégager. Nous vous recommandons de toujours porter un équipement de pro

tection individuelle tels que gants de protection, masque respiratoire et tablier.

• Évitez de manger, boire ou fumer dans des pièces où la soudure a lieu. Sinon, des

traces de plomb sur vos mains pourraient pénétrer dans vos organes à travers les

aliments ou les cigarettes.

• Retirer tous les objets, liquides et gaz inammables de la zone de travail autour

de l‘appareil avant utilisation. Maintenir la zone de travail propre pour éviter tout

accident.

• Lavez-vous toujours soigneusement les mains après avoir soudé.

• Ne jetez jamais les déchets de soudage dans vos ordures ménagères. Les déchets

de soudage sont des déchets dangereux. Respectez toujours les réglementations

nationales et internationales en matière de santé et de sécurité.

• Après avoir utilisé l‘appareil, vous devez le poser comme indiqué sur l‘illustration

et le laisser refroidir avant de le ranger.

• Lorsque l‘appareil n‘est pas utilisé, il doit être conservé dans un endroit sûr, à

l‘abri de la poussière et de l‘humidité.

• Inspecter l‘appareil pour détecter tout signe d‘endommagement. Ne pas l’utili

ser s’il est endommagé !

Avant de commencer

Insérer/remplacer la panne



MISE EN GARDE ! DANGER DE BRÛLURES !

Ne chauez jamais le fer à souder électrique sans une panne à souder.

• La panne à souder (4) peut seulement être retirée lorsque l’appareil a été éteint et que la panne à souder a refroidi.

• Lors de l‘insertion ou du changement de la panne à souder (4), notez la position de la èche sur la panne à souder (4) et sur l‘appareil (1) an de vous assurer que

la panne à souder est correctement insérée.

REMARQUE

• La condition préalable à une soudure parfaite est l’utilisation d’un étain de brasage approprié. De plus, des joints de soudure parfaits ne peuvent être obtenus que

si la température de soudure correcte est atteinte. Si la température de soudage est trop basse, la soudure ne coule pas bien, ce qui entraîne des joints mal soudés

(ce qu‘on appelle des joints froids ou secs). Des températures de soudure trop élevées peuvent provoquer la combustion de l‘agent de soudure et empêcher la

soudure de couler. Les matériaux en cours de traitement peuvent également être endommagés.

• Avant la première mise en service et également lors de l’utilisation d’une nouvelle pointe à souder, celle-ci doit d’abord être étamée.

Commencer le travail

• Connectez le câble USB-C (5) à un port USB-C ou à une prise d‘alimentation USB.

• Déplacez l‘interrupteur E/S (3) en position « I » pour mettre l‘appareil en marche.

• Le témoin indicateur (2) s‘allume en continu pendant le fonctionnement.

• La température de travail maximale de 480 °C est atteinte en juste 150 secondes.

Extinction

• Déplacer l’interrupteur E/S (3) en position « O » après utilisation.

• Laissez la panne à souder (4) refroidir en plaçant le fer à souder électrique sur le support (6).

• Déconnectez le câble USB-C (5) du port USB-C ou de la prise d‘alimentation USB.

• La panne à souder refroidit de la température de fonctionnement maximale de 480 °C à environ 22 °C en environ 10 minutes. La température ambiante joue

également un rôle important dans le processus de refroidissement.

• Pour le refroidissement, toujours poser le fer à souder électrique sur une surface stable, plane et résistante à la chaleur.

Nettoyage et entretien :



AVERTISSEMENT ! RISQUE DE BLESSURE !

Déconnectez toujours le câble USB-C du port USB-C ou de la prise d‘alimentation USB et laissez l‘appareil refroidir avant d‘eectuer toute intervention

sur l‘appareil.

• Nettoyez l‘appareil après avoir terminé votre travail.

• Utilisez un chion pour nettoyer le boîtier.

• N‘utilisez jamais d‘objets pointus, d‘essence, de solvants ou d‘agents de nettoyage qui pourraient détériorer le plastique.

• Ne laissez pas de liquides pénétrer à l‘intérieur de l‘appareil.

Garantie

Conservez toujours l‘original du ticket de caisse dans un endroit sûr. Ce document est nécessaire comme preuve d’achat. Contactez-nous par e-mail à l‘adresse info@

cfh-gmbh.de si vous déposez une demande de garantie. Nous vous contacterons immédiatement.

Mise au rebut :

Le symbole de la poubelle barrée apposé sur le produit indique que lorsque l‘appareil est en n de vie, il doit être éliminé séparément de vos autres

déchets ménagers.

Nous nous réservons le droit de procéder à des modications techniques et visuelles.

Istruzioni d´uso

Saldatore elettrico EC 10

Il presente manuale d’uso è parte integrante del prodotto. Esso contiene importanti informazioni relative a sicurezza, utilizzo e smaltimento. Assicurarsi di acquisire

dimestichezza con tutte le istruzioni di funzionamento e di sicurezza prima di utilizzare il prodotto. Utilizzare il prodotto solo come descritto e per gli ambiti di

applicazione specicati. Consegnare tutti i documenti ai terzi quando si trasferisce il prodotto.

Uso previsto:

Il saldatore elettrico EC 10 è un dispositivo portatile e versatile. Viene utilizzato per la saldatura di precisione in applicazioni di elettronica, modellistica e hobbistica.

Il dispositivo deve essere utilizzato solo come descritto e solo per le aree di applicazione specicate. Il dispositivo non è stato progettato per uso commerciale.

Qualsiasi altro utilizzo o modica apportata al dispositivo è da considerarsi improprio e comporta un considerevole rischio di incidenti. Il produttore non si assume

alcuna responsabilità per eventuali danni derivanti da un uso improprio.

Attrezzatura

(1) Saldatore elettronico

(2) Spia di indicazione

(3) Interruttore I/O

(4) Punta di saldatura da 1,2 mm (forma a matita)

(5) Cavo USB-C

(6) Supporto

Ambito della fornitura

1 Saldatore elettrico EC 10 con cavo USB-C (senza presa USB)

1 punta per saldatura (premontata)

1 Supporto

1 manuale utente

Controllare la completezza della merce.

Spiegazioni dei simboli



Durante il funzionamento, la punta dell’utensile raggiunge

temperature molto elevate! Pericolo di ustioni!

Non smaltire mai gli utensili elettrici con i riuti domestici!

Speciche tecniche

Consumo nominale: 10 W

Valore nominale tensione: 5 V

Classe di protezione: III

Intervallo di temperatura: circa 480 °C

Cavo: circa 140 cm



Nota importante:

leggere attentamente questo manuale di istruzioni per acquisire dimestichezza con il dispositivo. Conservare le istruzioni in un luogo sicuro in modo che

sia possibile rileggerle. Montaggio e impostazioni eettuati dal produttore non devono essere modicati. Può essere pericoloso eettuare modiche strutturali non

autorizzate al dispositivo, rimuovere dei componenti o utilizzarne altri che non siano approvati dal produttore (sussiste, ad esempio, il rischio di ustioni se vengono

apportate modiche strutturali non autorizzate al dispositivo). Questo dispositivo è stato progettato esclusivamente per l’uso in ambienti domestici. Non utilizzare

il dispositivo in un ambiente commerciale.

Istruzioni di sicurezza

• Questo dispositivo può essere utilizzato da bambini di età superiore a 8 anni e

da persone con ridotte capacità siche, sensoriali o mentali, o con mancanza di

esperienza o conoscenza, se vengono sorvegliati o sono stati istruiti sull’uso sicu

ro dell’apparecchio e ne abbiano riconosciuto i pericoli conseguenti. Ai bambini

non deve mai essere consentito giocare con il dispositivo. I bambini non devono

mai pulire o maneggiare il dispositivo senza supervisione.

• Se il cavo di collegamento è danneggiato, deve essere sostituito dal produttore,

dal suo agente di assistenza o da una persona di pari qualica, per evitare pericoli.



ATTENZIONE! PERICOLO DI SCOSSE ELETTRICHE! Non usare il dispo-

sitivo se il manico, il cavo di alimentazione o la spina sono dan-

neggiati. Non aprire mai il dispositivo!

• PERICOLO DI USTIONI! Controllare sempre che la punta dell‘utensile sia inserita

correttamente nel dispositivo prima di utilizzarlo. Non toccare mai la punta di

saldatura calda o la saldatura fusa. Vi è il rischio di lesioni. Lasciare sempre ra

reddare il dispositivo prima di cambiare, pulire o controllare i componenti del

dispositivo. La punta dell‘utensile molto calda e il suo montaggio non devono

mai entrare in contatto con pelle, capelli, ecc. Possono vericarsi ustioni.

• Lasciare che il saldatore elettrico si rareddi soltanto all‘aria dopo l‘uso. Non

immergere mai nell’acqua!

• ATTENZIONE! PERICOLO D‘INCENDIO! Dopo aver utilizzato il dispositivo, posizio

narlo come mostrato in gura e lasciarlo rareddare prima di riporlo.

Questo utensile deve essere posizionato nel supporto quando non è in uso.

• Tenere il dispositivo lontano da materiali inammabili.

• Non applicare alta pressione agli ugelli durante l‘uso. Quando viene premuto, le

punte sottili possono piegarsi.

• Potrebbe vericarsi un incendio se il dispositivo non viene maneggiato con at

tenzione.

• Assicurarsi che la tensione di rete corrisponda a quella indicata sulla targhetta

identicativa sull‘USB.

• Non lasciare mai incustodito l‘apparecchio acceso.

• ATTENZIONE! PERICOLO DI LESIONI! Tenere le mani lontane dal pezzo riscaldato. Il

calore può essere rilasciato attraverso il pezzo in lavorazione.

• Rimuovere il cavo USB-C dalla porta USB-C o dalla presa di alimentazione USB

quando il dispositivo non è in uso.

• ATTENZIONE! PERICOLO DA FUMI TOSSICI! Non inalare i fumi.

• Assicurarsi sempre che il luogo di lavoro sia adeguatamente ventilato quando si

lavora per lunghi periodi di tempo, in quanto potrebbero essere generati vapori

pericolosi. Si consiglia di indossare sempre indumenti personali protettivi come

guanti protettivi, una maschera respiratoria e un grembiule.

• Evitare di mangiare, bere o fumare in stanze in cui è in corso la saldatura. In

caso contrario, tracce di piombo sulle mani potrebbero penetrare negli organi

attraverso gli alimenti o le sigarette.

• Rimuovere tutti gli oggetti, i liquidi e i gas inammabili dall’area di lavoro in

torno al dispositivo prima dell’uso. Mantenere pulita la postazione di lavoro per

prevenire gli infortuni.

• Lavarsi sempre accuratamente le mani dopo la saldatura.

• Non smaltire mai i riuti di saldatura con i riuti domestici. I riuti di saldatura

sono riuti pericolosi. Osservare sempre le normative nazionali e internazionali

in materia di salute e sicurezza.

• Dopo aver utilizzato il dispositivo, posizionarlo come mostrato in gura e lasciar

lo rareddare prima di riporlo.

• Quando il dispositivo non viene utilizzato, dovrebbe essere conservato in un luo

go sicuro lontano da polvere e umidità.

• Controllare il dispositivo per eventuali segni di danni. Non utilizzarlo se è dan

neggiato!

Prima dell’uso

Inserire/sostituire la punta di saldatura



ATTENZIONE! PERICOLO DI USTIONI!

Non riscaldare mai il saldatore elettrico senza la punta di saldatura.

• La punta di saldatura (4) deve essere rimossa solo dopo aver spento il dispositivo e aver fatto rareddare la punta di saldatura.

• Quando si inserisce o si cambia la punta di saldatura (4), osservare il contrassegno a forma di freccia sulla punta di saldatura (4) e sul dispositivo (1) per assicurarsi

che la punta di saldatura venga inserita correttamente.

NOTA

• Il presupposto per una perfetta saldatura è l’utilizzo di un adeguato stagno per saldatura. Inoltre, i giunti di saldatura perfetti possono essere ottenuti solo se

si ottiene la corretta temperatura di saldatura. Se la temperatura di saldatura è troppo bassa, la saldatura non scorrerà adeguatamente e ciò causerà giunti di

saldatura scadenti (i cosiddetti giunti di saldatura a freddo o a secco). Temperature di saldatura troppo alte potrebbero causare ustioni all‘agente di saldatura e il

mancato usso della saldatura. Anche i materiali in fase di lavorazione potrebbero essere danneggiati.

• Prima di avviarla per la prima volta e anche quando si utilizza una nuova punta di saldatura, la stessa deve prima essere stagnata.

Avvio del lavoro

• Collegare il cavo USB-C (5) a una porta USB-C o a una presa di alimentazione USB.

• Portare l‘interruttore I/O (3) in posizione “I” per accendere il dispositivo.

• La spia di indicazione (2) si accende in modo continuo durante il funzionamento.

• La temperatura di esercizio massima di 480 °C viene raggiunta dopo soli 150 secondi.

Spegnimento

• Spostare l’interruttore I/O (3) in posizione “O” dopo l’uso.

• Lasciare rareddare la punta di saldatura (4) posizionando il saldatore elettrico sul supporto (6).

• Scollegare il cavo USB-C (5) dalla porta USB-C o dalla presa USB.

• La punta di saldatura si raredda passando dalla temperatura massima di esercizio di 480 °C a circa 22 °C in circa 10 minuti. Anche la temperatura ambiente

inuisce notevolmente sul processo di rareddamento.

• Per il rareddamento, posizionare sempre il saldatore elettrico su una supercie stabile, piana e resistente al calore.

Pulizia e manutenzione:



AVVERTENZA! PERICOLO DI LESIONI!

Rimuovere sempre il cavo USB-C dalla porta USB-C o dalla presa di alimentazione USB e lasciare che il dispositivo si rareddi prima di eseguire qualsiasi

intervento su di esso.

• Pulire il dispositivo al termine del lavoro.

• Utilizzare un panno per pulire l‘involucro.

• Non utilizzare mai oggetti appuntiti, benzina, solventi o detergenti che potrebbero danneggiare la plastica.

• Fare attenzione a non consentire la penetrazione di liquidi all’interno del dispositivo.

Garanzia

Conservare sempre la ricevuta originale in un luogo sicuro. Questo documento è necessario come prova d’acquisto. Contattarci tramite e-mail all’indirizzo: info@

cfh-gmbh.de se si p1-ha una richiesta di garanzia. Si verrà contattati immediatamente.

Smaltimento:

Il simbolo del bidone barrato riportato sul prodotto indica che, quando il dispositivo è al termine del suo ciclo di vita, deve essere smaltito separatamente

dagli altri riuti domestici.

Ci riserviamo il diritto di apportare modiche tecniche e di aspetto.

Gebruiksaanwijzing

Elektrische soldeerbout EC 10

Deze gebruikershandleiding maakt deel uit van het product. Het bevat belangrijke informatie over veiligheid, gebruik en het weggooien. Zorg ervoor dat u ver-

trouwd raakt met alle bedienings- en veiligheidsinstructies voordat u het product gebruikt. Gebruik het product uitsluitend volgens de aanwijzingen en voor de

specieke doeleinden. Overhandig alle documenten aan derden bij het overdragen van het product.

Beoogd gebruik:

De elektrische soldeerbout EC 10 is een draagbaar en veelzijdig apparaat. Deze wordt gebruikt voor jn solderen in de elektronische, modelbouw- en hobby-sec

toren. Het apparaat mag alleen worden gebruikt zoals beschreven en alleen voor de gespeciceerde doeleinden. Het apparaat is niet ontworpen voor commercieel

gebruik. Elk ander gebruik of enige wijziging aan het apparaat wordt beschouwd als oneigenlijk gebruik en zal een aanzienlijk risico op ongelukken met zich

meebrengen. De fabrikant kan niet aansprakelijk worden gesteld voor schade die voortkomt uit oneigenlijk gebruik.

Apparatuur

(1) Elektrische soldeerbout

(2) Indicatielampje

(3) I/O-schakelaar

(4) Soldeerpunt 1,2 mm (potloodvorm)

(5) USB-C-kabel

(6) Standaard

Omvang van de levering

1 Elektrische soldeerbout EC 10 met USB-C-kabel (zonder USB-stekker)

1 Soldeerpunt (voorgemonteerd)

1 Standaard

1 Gebruikershandleiding

Controleer de goederen op volledigheid.

Uitleg van symbolen



De punt van het gereedschap bereikt bij gebruik zeer hoge

temperaturen! Gevaar voor brandwonden! 

Doe nooit elektrisch gereedschap bij het huisvuil!

Technische specicaties

Verbruiksclassicatie: 10 W

Nominale spanning: 5 V

Beveiligingsklasse: III

Temperatuurbereik: ca. 480 °C

Kabel: ca. 140 cm



Belangrijke opmerking:

Lees deze gebruikershandleiding zorgvuldig door om vertrouwd te raken met het apparaat. Bewaar deze handleiding op een veilige plaats om nog eens

te kunnen lezen. Montage en instellingen door de fabrikant mogen niet gewijzigd worden. Het kan gevaarlijk zijn om ongeoorloofde structurele wijzigingen aan

het apparaat aan te brengen, om onderdelen te verwijderen of om andere onderdelen te gebruiken die niet zijn goedgekeurd voor het apparaat door de fabrikant

(er bestaat bijvoorbeeld een risico op brandwonden als ongeoorloofde structurele wijzigingen aan het apparaat worden aangebracht). Dit apparaat is uitsluitend

bedoeld voor het gebruik in de privéhuishouding. Gebruik het apparaat niet in een commerciële omgeving.

Veiligheidsinstructies

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door

personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met een

gebrek aan ervaring of kennis als ze onder toezicht staan of instructies hebben

gekregen over het veilige gebruik van het apparaat en op de hoogte zijn van de

gevaren die daaruit voortvloeien. Kinderen mogen nooit met het apparaat spe

len. Kinderen mogen het apparaat nooit reinigen of gebruiken zonder toezicht.

• Om eventueel gevaar te voorkomen moet de aansluitkabel worden vervangen door

de fabrikant of haar onderhoudsdienst of een gelijkwaardig gekwaliceerd persoon.



LET OP! GEVAAR VOOR EEN ELEKTRISCHE SCHOK! Gebruik het ap-

paraat niet als het handvat, het netsnoer of de stekker is bescha-

digd. Open het apparaat nooit!

• GEVAAR VOOR BRANDWONDEN! Controleer altijd of de gereedschapspunt goed

in het apparaat is geplaatst voordat u het gebruikt. Raak nooit de hete soldeer-

punt of het gesmolten soldeer aan. Er is een gevaar voor brandwonden aan-

wezig. Laat het apparaat altijd afkoelen voordat u onderdelen van het apparaat

vervangt, reinigt of controleert. De hete punt van het gereedschap en het beves

tigingsdeel mogen nooit in contact komen met de huid, het haar, enz. Dit kan

brandwonden veroorzaken.

• Laat de elektrische soldeerbout na gebruik in de open lucht afkoelen. Dompel

nooit onder in water!

• LET OP! BRANDGEVAAR! Na gebruik van het apparaat moet u het neerleggen

zoals aangegeven in de afbeelding en het laten afkoelen voordat u het opbergt.

• Dit gereedschap dient in de houder te worden geplaatst als hij niet wordt gebruikt.

• Houd het apparaat ver uit de buurt van brandbare materialen.

• Oefen tijdens het gebruik geen hoge druk uit op de punten. Wanneer deze wor

den ingedrukt, kunnen de dunne punten buigen.

• Als er niet voorzichtig met het apparaat wordt omgegaan, kan er brand ontstaan.

• Controleer of de netspanning overeenkomt met de informatie op het typeplaatje

van de USB.

• Laat het ingeschakelde apparaat nooit onbeheerd achter.

• LET OP! GEVAAR OP VERWONDINGEN! Houd uw handen uit de buurt van het ver

warmde werkstuk. Warmte kan door het werkstuk worden vrijgegeven.

• Verwijder de USB-C-kabel uit de USB-C-poort of USB-stekker wanneer het appa

raat niet in gebruik is.

• LET OP! GEVAAR DOOR GIFTIGE DAMPEN! Adem de dampen niet in.

• Zorg er altijd voor dat de werkplek voldoende geventileerd is wanneer u voor

langere periodes werkt, omdat er schadelijke dampen kunnen ontstaan. Wij ra

den u aan om altijd persoonlijke beschermende kleding te dragen zoals bescher-

mende handschoenen, een ademhalingsmasker en een schort.

• Vermijd eten, drinken of roken in ruimtes waar wordt gesoldeerd. Anders kun

nen er sporen van lood op uw handen in uw lichaam terechtkomen via voedsel

of sigaretten.

• Verwijder alle brandbare voorwerpen, vloeistoen en gassen in de buurt van het

werkgebied van het apparaat voordat u het in gebruik neemt. Houd uw werkge

bied schoon om ongevallen te voorkomen.

• Was uw handen altijd grondig na het solderen.

• Gooi nooit soldeerafval weg met het huisvuil. Soldeerafval is gevaarlijk afval.

Houd u altijd aan de nationale en internationale wetgeving op het gebied van

gezondheid en veiligheid.

• Na gebruik van het apparaat moet u het neerleggen zoals aangegeven in de

afbeelding en het laten afkoelen voordat u het opbergt.

• Wanneer het apparaat niet wordt gebruikt, moet het op een veilige plaats wor

den bewaard, uit de buurt van stof en vocht.

• Controleer het apparaat tekenen van beschadiging. Gebruik het niet als het be

schadigd is!

Voort gebruik

Plaats/vervang de soldeerpunt



LET OP! GEVAAR VOOR BRANDWONDEN!

Verwarm de elektrische soldeerbout nooit zonder een soldeerpunt.

• De soldeerpunt (4) mag alleen worden verwijderd nadat het apparaat is uitgeschakeld en de soldeerpunt is afgekoeld.

• Let bij het plaatsen of vervangen van de soldeerpunt (4) op de pijlmarkering op de soldeerpunt (4) en het apparaat (1) om er zeker van te zijn dat de soldeerpunt

correct is geplaatst.

OPMERKING

• De voorwaarde voor perfect solderen is het gebruik van een geschikt soldeertin. Bovendien kunnen perfecte soldeerverbindingen alleen worden bereikt als de

juiste soldeertemperatuur is bereikt. Als de soldeertemperatuur te laag is, stroomt het soldeertin niet voldoende en veroorzaakt dit slechte soldeerverbindingen

(zogenaamde koude of droge verbindingen). Door soldeertemperaturen die te hoog zijn, kan het soldeermiddel verbranden en kan het soldeertin niet stromen.

De te verwerken materialen kunnen ook beschadigd raken.

• Voordat u voor het eerst begint, en ook wanneer u een nieuwe soldeerpunt gebruikt, moet de soldeerpunt eerst worden bedekt met soldeer.

Begin met werken

• Sluit de USB-C-kabel (5) aan op een USB-C-poort of een USB-stekker.

• Zet de I/O-schakelaar (3) in de stand „I” om het apparaat in te schakelen.

• Het indicatielampje (2) brandt continu tijdens de werking.

• De maximale bedrijfstemperatuur van 480 °C wordt na ca. 150 seconden bereikt.

Uitschakelen

• Zet de I/O-schakelaar (3) na gebruik in de stand „O”.

• Laat de soldeerpunt (4) afkoelen door de elektrische soldeerbout op de standaard (6) te plaatsen.

• Verwijder de USB-C-kabel (5) van de USB-C-poort of USB-stekker.

• De soldeerpunt koelt af van de maximale bedrijfstemperatuur van 480 °C tot ongeveer 22 °C in ongeveer 10 minuten. De omgevingstemperatuur speelt ook een

belangrijke rol tijdens het afkoelproces.

• Om af te koelen, moet u de elektrische soldeerbout altijd op een stabiel, vlak en hittebestendig oppervlak plaatsen.

Reiniging en onderhoud:

WAARSCHUWING! GEVAAR OP VERWONDINGEN!

Koppel de USB-C-kabel altijd los van de USB-C-poort of USB-stekker en laat het apparaat afkoelen voordat u werkzaamheden aan het apparaat uitvoert.

• Maak het apparaat schoon nadat u klaar bent met uw werk.

• Gebruik een doek om de behuizing schoon te maken.

• Gebruik nooit scherpe voorwerpen, benzine, oplosmiddelen of reinigingsmiddelen die kunststof kunnen beschadigen.

• Zorg ervoor dat er geen vloeistoen in het apparaat terechtkomen.

Garantie

Bewaar de originele kassabon altijd op een veilige plaats. U heeft deze nodig als bewijs van aankoop. Neem contact met ons op via e-mail: info@cfh-gmbh.de als u

een garantieclaim wilt indienen. Wij nemen direct contact met u op.

Weggooien:

Het symbool van de doorgestreepte afvalbak op het product geeft aan dat het product aan het einde van zijn levensduur afzonderlijk van uw huisvuil

dient te worden weggegooid.

Wij behouden ons het recht voor om technische veranderingen aan te brengen.

Návod k použití

Elektrická páječka EC 10

Tato uživatelská příručka je nedílnou součástí tohoto výrobku. Obsahuje důležité informace týkající se bezpečnosti, použití a likvidace. Před použitím výrobku se

seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze popsaným způsobem a k určeným druhům použití. Při předávání tohoto výrobku

předejte třetím stranám všechny příslušné dokumenty.

Zamýšlené použití:

Elektrická páječka EC 10 je přenosný a mnohoúčelový přístroj. Používá se pro jemné pájení v oblasti elektroniky, modelářství a kutilství. Tento přístroj smí být

používán pouze popsaným způsobem a pouze pro typy použití, ke kterým je určen. Tento přístroj není určen pro komerční využití. Jakékoli jiné použití nebo jakékoli

úpravy provedené na přístroji budou považovány za nesprávné použití přístroje a budou mít za následek značné zvýšení rizika nehod. Výrobce nepřebírá žádnou

odpovědnost za škody způsobené nesprávným použitím přístroje.

Součásti zařízení

(1) Elektrická páječka

(2) Světelná kontrolka

(3) Spínač I/O

(4) Pájecí hrot 1,2 mm (ve tvaru tužky)

(5) Kabel USB-C

(6) Držák

Rozsah dodávky

1 Elektrická páječka EC 10 s kabelem USB-C (bez zástrčky USB)

1 pájecí hrot (předem sestavený)

1 Držák

1 uživatelská příručka

Prosím zkontrolujte úplnost zboží.

Vysvětlení symbolů



Hrot nástroje dosahuje za běžného provozu velmi vysokých

teplot! Hrozí nebezpečí popálenin! 

Elektrické nástroje nikdy nevyhazujte do domovního odpadu!

Technické údaje

Jmenovitá spotřeba: 10 W

Jmenovité napětí: 5 V

Třída ochrany: III

Teplotní rozsah: cca 480 °C

Kabel: cca 140 cm



Důležitá poznámka:

Pozorně si přečtěte tento návod k použití, abyste se s tímto přístrojem řádně obeznámili. Nechávejte tyto pokyny na bezpečném místě, abyste si je mohli

znovu snadno přečíst. Konstrukce výrobku a nastavení provedená výrobcem se nesmějí měnit. Provádění neschválených konstrukčních úprav na přístroji, odmonto-

vávání součástí nebo používání jiných výrobcem pro tento přístroj neschválených součástí může být nebezpečné (např. při provádění neschválených konstrukčních

změn na přístroji hrozí nebezpečí popálení). Tento přístroj je určen výhradně k použití v domácnosti. Nepoužívejte přístroj v profesním prostředí.

Bezpečnostní pokyny

Tento přístroj mohou používat děti od 8 let či osoby se sníženými fyzickými,

smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a

znalostmi, pokud jsou pod dozorem nebo byly zaškoleny v bezpečném používání

přístroje a chápou z toho vyplývající rizika. Děti si nikdy nesmí se zařízením hrát.

Děti nesmí přístroj čistit nebo s ním pracovat bez dohledu.

Pokud je síťový napájecí kabel poškozen, musí jej vyměnit výrobce či jeho servisní

zástupce nebo podobně způsobilá osoba, aby při tom nehrozilo žádné nebezpečí.



POZOR! NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Přístroj ne-

používejte, pokud jsou rukojeť, napájecí kabel nebo zástrčka

poškozené. Toto zařízení nikdy neotvírejte!

• NEBEZPEČÍ POPÁLENÍ! Před použitím vždy zkontrolujte, zda je hrot nástroje

správně osazen v přístroji. Nikdy se nedotýkejte horkého pájecího hrotu ani

roztaveného pojidla. Hrozí nebezpečí popálení. Před výměnou, čištěním nebo

kontrolou jeho součástí vždy nechte přístroj nejprve vychladnout. Horký hrot

nástroje a jeho držák nesmí nikdy přijít do styku s pokožkou, vlasy apod. Může

tak dojít k popálení.

• Po použití nechte elektrickou páječku vychladnout pouze na vzduchu. Nikdy se nepo

koušejte chladit ji vodou!

• UPOZORNĚNÍ! NEBEZPEČÍ POŽÁRU! Po použití byste přístroj měli položit tak, jak

je znázorněno na obrázku, a před jeho uložením ke skladování ho nechat vych

ladnout.

• Pokud tento přístroj nepoužíváte, musí být umístěn v držáku.

• Přístroj musí být vždy v dostatečné vzdálenosti od hořlavých materiálů.

• Během používání přístroje nevyvíjejte na hroty velký tlak. Pokud na tenké hroty

tlačíte, mohou se ohnout.

• Pokud s přístrojem nezacházíte opatrně, může dojít k požáru.

• Zajistěte, aby síťové napětí odpovídalo údajům uvedeným na typovém štítku na USB.

• Zapnutý přístroj nikdy nenechávejte bez dozoru.

• UPOZORNĚNÍ! RIZIKO ZRANĚNÍ! Držte ruce v bezpečné vzdálenosti od ohřátého

obrobku. Obrobek může vyzařovat žár.

• Pokud zařízení nepoužíváte, vytáhněte kabel USB-C z portu USB-C nebo z napá

jecí zástrčky USB.

• UPOZORNĚNÍ! NEBEZPEČÍ V DŮSLEDKU TOXICKÝCH VÝPARŮ! Nevdechujte výpary.

• Při dlouhotrvající práci vždy zajistěte, aby bylo pracoviště dostatečně

odvětráváno, protože při práci mohou vznikat škodlivé výpary. Doporučujeme,

abyste vždy nosili osobní ochranný oděv, jako jsou ochranné rukavice, dýchací

maska a ochranná zástěra.

• Vyhněte se jídlu, pití nebo kouření v místnostech, kde se provádí pájení. Stopy

olova ulpělé na rukou by se tak prostřednictvím jídla nebo cigaret mohly dostat

do vašich orgánů.

• Před použitím odstraňte z pracovního prostoru kolem zařízení všechny hořlavé

předměty, kapaliny a plyny. Pracovní prostor udržujte čistý, aby nemohlo dojít k

nehodám.

• Po skončení pájení si vždy důkladně umyjte ruce.

• Odpad pájení nikdy nevyhazujte do domovního odpadu. Odpad pájení je klasi

kován jako nebezpečný odpad. Vždy dodržujte národní a mezinárodní předpisy

týkající se zdraví.

• Po použití byste přístroj měli položit tak, jak je znázorněno na obrázku, a před

jeho uložením ke skladování ho nechat vychladnout.

• Pokud zařízení nepoužíváte, mělo by být uchováváno na bezpečném místě bez

přítomnosti prachu a vlhkosti.

• Prohlédněte přístroj, že na něm nejsou žádné známky poškození. Pokud je

poškozený, nepoužívejte jej!

Před zahájením práce

Vložení/výměna pájecího hrotu



UPOZORNĚNÍ! NEBEZPEČÍ POPÁLENÍ!

Nikdy nezahřívejte elektrickou páječku bez osazeného pájecího hrotu.

• Pájecí hrot (4) se smí sejmout pouze po vypnutí přístroje a dostatečném vychladnutí pájecího hrotu.

• Při nasazování nebo výměně pájecího hrotu (4) dbejte na označení šipkou na pájecím hrotu (4) a na zařízení (1), abyste zajistili správné nasazení pájecího hrotu.

POZNÁMKA

• Nezbytnou podmínkou bezchybného pájení je použití vhodné cínové pájky. Kromě toho lze dokonalých pájených spojů dosáhnout jedině při dodržení správné

teploty pájení. Pokud je teplota pájení příliš nízká, páječka dostatečně neteče a vytváří špatně pájené spoje (takzvané „studené či suché pájené spoje“). Při pájení

za příliš vysokých teplot může dojít ke spálení tavidla a pájka pak neteče. Rovněž by mohlo dojít k poškození zpracovávaných materiálů.

• Před prvním uvedením páječky do provozu a také při použití nového pájecího hrotu je třeba hrot pocínovat.

Zahájení práce

• Zapojte kabel USB-C (5) do portu USB-C nebo do napájecí zástrčky USB.

• Chcete-li přístroj zapnout, přepněte spínač I/O (3) do polohy „I“.

• Světelná kontrolka (2) během provozu nepřetržitě svítí.

Klick!

No. 52196

• Maximální pracovní teploty 480 °C je dosaženo již po 150 sekundách.

Vypnutí

• Po použití přesuňte spínač I/O (3) do polohy „O“.

• Pájecí hrot (4) nechte vychladnout umístěním elektrické páječky do držáku (6).

• Vyjměte kabel USB-C (5) z portu USB-C nebo ze zástrčky USB.

• Pájecí hrot se ochladí z maximální pracovní teploty 480 °C na cca 22 °C přibližně za 10 minut. Důležitou roli v procesu ochlazování hraje také okolní teplota.

• Aby mohla elektrická páječka vychladnout, vždy ji umísťujte na stabilní, rovný a žáruvzdorný povrch.

Čištění a údržba:



VAROVÁNÍ! RIZIKO ZRANĚNÍ!

Před prováděním jakékoli práce na zařízení vždy odpojte kabel USB-C od portu USB-C nebo ze zástrčky USB a nechte zařízení vychladnout.

• Po skončení práce přístroj vyčistěte.

• K očištění pouzdra zařízení použijte hadřík.

• Nikdy nepoužívejte ostré předměty, benzín, rozpouštědla nebo čisticí prostředky, které by mohly poškodit umělou hmotu.

• Zabraňte vniknutí kapalin do zařízení.

Záruka

Původní účtenku vždy uschovejte na bezpečném místě. Je nezbytným dokladem o koupi. Pokud uplatňujete reklamaci, kontaktujte nás na e-mailu: info@cfh-gmbh.

de. Neprodleně se s vámi spojíme.

Likvidace:

Symbol přeškrtnutého odpadkového koše na výrobku znamená, že pokud je výrobek na konci své životnosti, musí být zlikvidován odděleně od ostatního

domovního odpadu.

Vyhrazujeme si právo provádět technické a vizuální změny.

Návod na použitie

Elektrická spájkovačka EC 10

Tento návod na použitie je neoddeliteľnou súčasťou tohto výrobku. Obsahuje dôležité informácie týkajúce sa bezpečnosti, používania a likvidácie. Pred použitím

výrobku sa oboznámte so všetkými prevádzkovými a bezpečnostnými pokynmi. Výrobok používajte len tak, ako je to popísané a na špecikované oblasti použitia.

Pri predávaní výrobku odovzdajte tretím stranám všetku dokumentáciu.

Účel použitia:

Elektrická spájkovačka EC 10 je prenosné a univerzálne zariadenie. Používa sa na jemné spájkovanie v elektronike, modelárstve a hobby sektoroch. Zariadenie sa

môže používať len tak, ako je to popísané a uplatňovať len na špecikované oblasti použitia. Toto zariadenie nebolo navrhnuté na komerčné použitie. Akékoľvek iné

použitie alebo akékoľvek úpravy vykonané na zariadení budú považované za nesprávne použitie, ktoré bude zahŕňať značné riziko nehody. Výrobca nepreberá žiadnu

zodpovednosť za škody vzniknuté nesprávnym použitím.

Zariadenie

(1) Elektrická spájkovačka

(2) Svetelný indikátor

(3) Hlavný vypínač I/O

(4) 1,2 mm spájkovací hrot (v tvare ceruzky)

(5) USB-C kábel

(6) Stojan

Rozsah dodávky

1 Elektrická spájkovačka EC 10 s USB-C káblom (bez USB zástrčky)

1 spájkovací hrot (vopred namontovaný)

1 stojan

1 Návod na použitie

Skontrolujte, či nechýbajú žiadne komponenty.

Vysvetlenia symbolov



Hrot nástroja dosahuje počas chodu veľmi vysokú teplotu!

Nebezpečenstvo popálenia! 

Nikdy nevhadzujte elektrické náradie do vášho domáceho

odpadu!

Technické údaje

Spotreba: 10 W

Menovité napätie: 5 V

Trieda ochrany: III

Teplotný rozsah: približne 480 °C

Kábel: pribl. 140 cm



Dôležitá poznámka:

Pozorne si prečítajte tento návod na použitie, aby ste sa oboznámili so zariadením. Pokyny si odložte na bezpečnom mieste, aby ste si ich mohli znovu

prečítať. Zostava a nastavenia, ktoré vykonal výrobca, sa nesmú meniť. Vykonávanie nepovolených konštrukčných zmien na zariadení, odstraňovanie častí alebo

používanie iných častí, ktoré výrobca pre zariadenie neschválil, môže byť nebezpečné (ak sa na zariadení vykonajú nepovolené konštrukčné zmeny, hrozí napríklad

riziko popálenia). Toto zariadenie je určené výhradne na použitie v súkromných domácnostiach. Nepoužívajte zariadenie v komerčnom prostredí.

Bezpečnostné pokyny

• Toto zariadenie môžu používať deti staršie ako 8 rokov a osoby so zníženými telesnými,

duševnými alebo zmyslovými schopnosťami alebo s nedostatočnými skúsenosťami,

ak sú pod dohľadom alebo boli poučené o bezpečnom používaní zariadenia a chápu

nebezpečenstvá, ktoré môžu nastať. Deťom nikdy nedovoľte hrať sa so zariadením.

Deti nesmú nikdy čistiť zariadenie ani s ním manipulovať bez dozoru.

• Ak je prípojný kábel poškodený, je potrebné, aby ho vymenil výrobca, jeho popre

dajný servis alebo podobná kvalikovaná osoba, aby sa predišlo akémukoľvek riziku.



POZOR! NEBEZPEČENSTVO ÚRAZU ELEKTRICKÝM PRÚDOM! Nástroj

nepoužívajte, ak sú rukoväť, napájací kábel alebo zástrčka poško

dené. Zariadenie nikdy neotvárajte!

• NEBEZPEČENSTVO POPÁLENIA! Pred použitím vždy skontrolujte, či je hrot nástro

ja správne nasadený v zariadení. Nikdy sa nedotýkajte horúceho spájkovacieho

hrotu ani roztavenej spájky. Hrozí nebezpečenstvo popálenia! Pred výmenou,

čistením alebo kontrolou komponentov zariadenia vždy nechajte zariadenie

vychladnúť. Horúci hrot nástroja a jeho upevnenie nesmú nikdy prísť do kontaktu

s pokožkou, vlasmi atď. Môže dôjsť k popáleniu.

• Elektrickú spájkovačku nechajte po použití vychladnúť len na vzduchu. Nikdy ju

neponárajte do vody!

• POZOR! NEBEZPEČENSTVO POŽIARU! Po použití by ste zariadenie mali odložiť

takým spôsobom, ako je znázornené na obrázku a pred zabalením ho nechajte

vychladnúť.

• Keď sa tento nástroj nepoužíva, musí sa umiestniť do držiaka.

• Zariadenie uchovávajte v dostatočnej vzdialenosti od horľavých materiálov.

• Počas používania nevyvíjajte na hroty vysoký tlak. Po stlačení sa môžu tenké

hroty ohnúť.

• Ak sa so zariadením nebude zaobchádzať opatrne, môže vzniknúť požiar.

• Uistite sa, že sieťové napätie zodpovedá údajom na typovom štítku na USB.

• Zapnuté zariadenie nikdy nenechávajte bez dozoru.

• POZOR! NEBEZPEČENSTVO PORANENIA! Držte ruky ďalej od ohrievaného obrob

ku. Cez obrobok sa môže uvoľňovať teplo.

• Keď zariadenie nepoužívate, odpojte USB-C kábel od USB-C portu alebo sieťovej

USB zástrčky.

• POZOR! NEBEZPEČENSTVO V DÔSLEDKU TOXICKÝCH VÝPAROV! Nevdychujte výpary.

• Pri dlhodobejšej práci vždy zaistite, aby bolo pracovisko dostatočne vetrané, pre

tože môžu vznikať škodlivé výpary. Odporúčame vždy používať osobné ochranné

oblečenie, ako sú ochranné rukavice, dýchacia maska a zástera.

• Vyhýbajte sa jedeniu, pitiu a fajčeniu v miestnostiach, kde sa spájkovanie vy

konáva. V opačnom prípade sa čiastočky cínu na vašich rukách môžu dostať do

vašich orgánov cez potraviny alebo cigarety.

• Pred použitím odstráňte z pracovnej plochy z okolia zariadenia všetky horľavé pred

mety, kvapaliny a plyny. Pracovný priestor udržujte čistý, aby ste predišli nehodám.

• Po spájkovaní si vždy ruky dôkladne umyte.

• Nikdy nevhadzujte odpad zo spájkovania do vášho domáceho odpadu. Odpad

zo spájkovania je nebezpečný odpad. Vždy dodržiavajte štátne a medzinárodné

predpisy týkajúce sa ochrany zdravia a bezpečnosti pri práci.

• Po použití by ste zariadenie mali odložiť takým spôsobom, ako je znázornené na

obrázku a pred zabalením ho nechajte vychladnúť.

• Ak sa zariadenie nepoužíva, malo by byť uskladnené na bezpečnom mieste bez

prachu a vlhkosti.

• Skontrolujte zariadenie, či sa na ňom nevyskytujú nejaké známky poškodenia.

Nepoužívajte ho, ak je poškodené!

Predtým, než začnete

Vloženie/výmena spájkovacieho hrotu



UPOZORNENIE! NEBEZPEČENSTVO POPÁLENIA!

Nikdy nezahrievajte elektrickú spájkovačku bez spájkovacieho hrotu.

• Spájkovací hrot (4) sa môže odstrániť až po vypnutí zariadenia a vychladnutí spájkovacieho hrotu.

• Pri vkladaní alebo výmene spájkovacieho hrotu (4) si všimnite označenie šípkou na spájkovacom hrote (4) a na zariadení (1), aby ste sa uistili, že je spájkovací

hrot vložený správne.

POZNÁMKA

• Predpokladom dokonalého spájkovania je použitie vhodného spájkovacieho plechu. Navyše dokonalé spájkovacie spoje je možné dosiahnuť

len vtedy, ak sa dosiahne správna teplota spájkovania. Ak je teplota spájkovania príliš nízka, spájka nebude adekvátne zatekať a vzniknú nek

valitné spájkované spoje (tzv. studené alebo suché spoje). Príliš vysoké spájkovacie teploty môžu zapríčiniť pálenie spájkovacieho prostriedku

a následne to, že spájka nebude tiecť. Spracovávané materiály sa môžu tiež poškodiť.

• Pred prvým uvedením do prevádzky a tiež pri použití každého nového spájkovacieho hrotu musí byť spájkovací hrot najskôr pocínovaný.

Začatie práce

• Pripojte USB-C kábel (5) k USB-C portu alebo k sieťovej USB zástrčke.

• Prepnite hlavný vypínač I/O (3) do polohy „I“, čím zariadenie zapnete.

• Svetelný indikátor (2) bude počas prevádzky nepretržite svietiť.

• Maximálna prevádzková teplota 480 °C sa dosiahne už po 150 sekundách.

Switching o

• Po použití posuňte hlavný vypínač I/O (3) do polohy „O“.

• Spájkovací hrot (4) nechajte vychladnúť umiestnením elektrickej spájkovačky do stojana (6).

• Odpojte USB-C kábel (5) od USB-C portu alebo sieťovej USB zástrčky.

• Spájkovací hrot sa ochladí z maximálnej prevádzkovej teploty 480 °C na približne 22 °C za približne 10 minút. Pri procese ochladzovania bude zohrávať dôležitú

úlohu aj teplota okolia.

• Elektrickú spájkovačku pri chladnutí vždy umiestnite na stabilný, rovný a žiaruvzdorný povrch.

Čistenie a údržba:



VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

Pred akoukoľvek prácou na zariadení vždy vytiahnite USB-C kábel z portu USB-C alebo zo sieťovej USB zástrčky a zariadenie nechajte vychladnúť.

• Po dokončení práce zariadenie vyčistite.

• Na čistenie puzdra použite handričku.

• Nikdy nepoužívajte ostré predmety, benzín, rozpúšťadlá ani čistiace prostriedky, ktoré môžu poškodiť plast.

• Dajte pozor, aby do zariadenia nevnikli žiadne tekutiny.

Záruka

Originálny pokladničný doklad uchovávajte vždy na bezpečnom mieste. Tento dokument sa vyžaduje ako doklad o kúpe. Kontaktujte nás prostredníctvom e-mailu

na adrese: info@cfh-gmbh.de v prípade, ak máte nárok na záruku. Okamžite vás budeme kontaktovať.

Likvidácia:

Symbol preškrtnutého odpadkového koša umiestnený na výrobku znamená, že keď výrobok dosiahne koniec svojej prevádzkovej životnosti, musí sa

zlikvidovať oddelene od ostatného komunálneho odpadu.

Vyhradzujeme si právo na vykonávanie technických a vizuálnych zmien.

Bruksanvisning

Elektrisk lödkolv EC 10

Bruksanvisningen medföljer som en viktig del av denna produkt. Den innehåller viktig information angående säkerhet, korrekt användning och kassering. Bekanta

dig med alla drifts- och säkerhetsanvisningar innan du använder produkten. Använd endast verktyget enligt anvisningarna och endast för verktygets avsedda

ändamål. Om produkten överlämnas till en tredje part ska produktens dokumentation också följa med.

Avsedd användning:

Den elektriska lödkolven EC 10 är en bärbar och mångsidig apparat. Lödkolven är avsedd att användas för precisionslödning inom elektronik, modellbyggnad och

andra hobbyuppgifter. Enheten får endast användas enligt anvisningarna och endast för de angivna användningsområdena. Enheten är inte avsedd för kommer

siellt bruk. All annan användning eller modiering som görs på enheten kommer att anses vara felaktig användning och innebär en stor risk för olyckor. Tillverkaren

påtar sig inget ansvar för skador som uppstår till följd av felaktig användning.

Utrustning

(1) Elektrisk lödkolv

(2) Kontrollampa

(3) Strömbrytare

(4) Lödspets 1,2 mm (pennformad)

(5) USB-C-kabel

(6) Stativ

Leveransomfattning

1 elektrisk lödkolv EC 10 med USB-C-kabel (utan USB-nätadapter)

1 lödspets (förmonterad)

1 stativ

1 användarhandbok

Kontrollera att varan är komplett.

Symbolförklaringar



Verktygsspetsen når mycket höga temperaturer under bruk!

Risk för brännskador! 

Släng aldrig elektriska verktyg i hushållssoporna!

Tekniska specikationer

Förbrukningsklassicering: 10 W

Spänningsklassicering: 5 V

Skyddsklass: III

Temperaturområde: cirka 480 °C

Kabel: cirka 140 cm



Viktig anmärkning:

Läs igenom bruksanvisningen noggrant för att bekanta dig med verktyget. Förvara bruksanvisningen på en säker plats för framtida referens. Montering

och inställningar som gjorts av tillverkaren får inte ändras. Det kan vara farligt att göra otillåtna modieringar av enheten, ta bort delar eller använda andra delar

som inte är godkända för enheten av tillverkaren (det nns risk för brännskador om enheten exempelvis utsätts för obehörig modiering). Detta verktyg är endast

avsett för privat användning i hushåll. Använd inte verktyget i en kommersiell miljö.

Säkerhetsanvisningar

• Verktyget kan användas av barn från 8 år och äldre samt av personer med nedsatt

fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap under

förutsättning att de hålls under uppsikt eller har instruerats i säker användning av

verktyget och förstår de risker som kan uppstå under användningen. Barn får inte

leka med verktyget. Barn får aldrig rengöra eller hantera enheten utan tillsyn.

• Om anslutningskabeln är skadad måste den bytas ut av tillverkarens eller dennes

representant eller en likvärdigt kvalicerad tekniker för att undvika faror.



OBSERVERA! RISK FÖR ELEKTRISK STÖT! Använd inte enheten om

handtaget, nätkabeln eller kabelns kontakt är skadad. Öppna

aldrig verktyget!

• RISK FÖR BRÄNNSKADOR! Kontrollera alltid att verktygsspetsen är korrekt monte

rad i verktyget innan du använder det. Vidrör aldrig den heta lödspetsen eller den

smälta lödningen. Det nns risk för brännskador. Låt alltid verktyget svalna innan

du byter, rengör eller kontrollerar verktygets komponenter. Den heta lödspetsen

och dess fäste får aldrig komma i kontakt med hud, hår osv. Risk för brännskada!

• Låt endast den elektriska lödkolven svalna i luften efter användning. Kyl aldrig

verktyget i vatten!

• FÖRSIKTIGT! BRANDRISK! När du har använt verktyget ska du lägga ned det en

ligt bilden och låta det svalna innan du packar undan det.

• Verktyget måste placeras i hållaren när det inte används.

• Håll enheten borta från brännbart material.

• Applicera inte högt tryck på spetsarna under användning. När de trycks in kan de

tunna spetsarna böjas.

• En brand kan uppstå om verktyget inte hanteras varsamt.

• Kontrollera att nätspänningen överensstämmer med uppgifterna på USB-märk

skylten.

• Lämna aldrig den påslagna enheten obevakad.

• FÖRSIKTIGT! RISK FÖR PERSONSKADOR! Håll händerna borta från det uppvärmda

arbetsstycket. Värme kan frigöras genom arbetsstycket.

• Koppla loss USB-C-kabeln från USB-C-porten eller USB-nätadaptern när enheten

inte används.

• FÖRSIKTIGT! FARA FÖR GIFTIGA ÅNGOR! Andas inte in ångorna.

• Se alltid till att arbetsplatsen är tillräckligt ventilerad vid arbete under en längre

tid eftersom skadliga ångor kan bildas. Vi rekommenderar att du alltid bär per

sonliga skyddskläder såsom skyddshandskar, andningsmask och förkläde.

• Undvik att äta, dricka och röka i rum där lödning sker. Annars kan spår av bly på

dina händer komma in i organen genom maten eller cigaretten.

• Ta bort alla lättantändliga föremål, vätskor och gaser från arbetsområdet runt

verktyget före användning. Håll arbetsplatsen ren för att undvika olyckor.

• Tvätta alltid händerna noggrant efter lödning.

• Släng aldrig lödningsavfall i hushållssoporna. Lödningsavfall är farligt avfall. Följ

alltid nationella och internationella säkerhets-, hälso- och arbetsskyddsföreskrifter.

• När du har använt verktyget ska du lägga ned det enligt bilden och låta det sval

na innan du packar undan det.

• När verktyget inte används ska det förvaras på en säker plats, borta från damm

och fukt.

• Kontrollera verktyget för tecken på skador. Använd inte verktyget om det är skadat!

Innan du startar

Sätt i/byt lödspetsen



FÖRSIKTIGT! RISK FÖR BRÄNNSKADOR!

Värm aldrig upp den elektriska lödkolven utan monterad lödspets.

• Lödspetsen (4) får endast avlägsnas efter att enheten har stängts av och lödspetsen har svalnat.

• När du sätter i eller byter lödspetsen (4) ska du notera pilmarkeringen på lödspetsen (4) och verktyget (1) för att säkerställa att lödspetsen är korrekt isatt.

OBS

• Förutsättningen för perfekt lödningen är att använda lämpligt lödningstenn. Dessutom kan perfekta lödfogar endast uppnås om rätt lödningstemperatur uppnås.

Om lödningstemperaturen är för låg ödar inte lödningen tillräckligt, vilket orsakar undermåliga lödfogar (så kallade kalla eller torra lödfogar). Lödningstempera

turer som är för höga kan leda till att lodet bränner och att lodet inte ödar. Materialet som behandlas kan också skadas.

• Innan användning första gången och även vid användning av en ny lödspets, måste lödspetsen först förtennas.

Påbörja arbete

• Anslut USB-C-kabeln (5) till en USB-C-port eller en USB-nätadapter.

• Sätt strömbrytaren (3) i läget ”I” för att slå på verktyget.

• Kontrollampan (2) lyser med fast sken under användningen.

• Maximal arbetstemperatur på 480°C uppnås efter bara 150 sekunder.

Avstängning

• Sätt strömbrytaren (3) i läget ”O” efter användningen.

• Låt lödspetsen (4) svalna genom att placera den elektriska lödkolven på stativet (6).

• Koppla loss USB-C-kabeln (5) från USB-C-porten eller USB-nätadaptern.

• Lödspetsen svalnar från maximal arbetstemperatur på 480°C till ca 22°C inom ungefär 10 minuter. Omgivningstemperaturen spelar också en viktig roll vid

nedkylningsprocessen.

• När verktyget svalnar efter utfört arbete ska du se till att den elektriska lödkolven benner sig på en stabil, jämn och värmebeständig yta.

Rengöring och underhåll:



VARNING! RISK FÖR PERSONSKADOR!

Koppla alltid loss USB-C-kabeln från USB-C-porten eller USB-nätadaptern och låt enheten svalna innan du utför några åtgärder på verktyget.

• Rengör verktyget när arbetet är klart.

• Använd en trasa för att rengöra höljet.

• Använd aldrig vassa föremål, bensin, lösningsmedel eller rengöringsmedel som kan skada plastdelarna.

• Låt inte vätska tränga in i verktyget.

Garanti

Förvara alltid originalkvittot på en säker plats. Denna handling krävs som bevis på köpet. Kontakta oss via e-post på: info@cfh-gmbh.de i händelse av garantiären

den. Vi kommer att kontakta dig omedelbart.

Kassering:

Symbolen med en överkryssad soptunna på produkten innebär att produkten vid slutet av sin livslängd måste kasseras separat från vanligt hushållsavfall.

Rätt till ändringar förbehålles.

Brugsanvisning

Elektrisk loddejern EC 10

Brugervejledningen er en integreret del af dette produkt. Den indeholder vigtige oplysninger vedrørende sikkerhed, anvendelse og bortskaelse. Sørg for at gøre dig

bekendt med alle drifts- og sikkerhedsinstruktionerne, før du anvender produktet. Benyt kun produktet som beskrevet og kun til de angivne anvendelsesområder.

Overlevér alle dokumenter til tredjeparter, når du videregiver produktet.

Anvendelsesformål:

Det elektriske loddejern EC 10 er en bærbar og alsidig enhed. Det anvendes til n lodning i de elektronik-, modelfremstillings- og hobby-sektoren. Enheden må kun

anvendes som beskrevet og kun til de angivne anvendelsesområder. Enheden er ikke beregnet til kommerciel brug. Enhver anden brug eller modikation foretaget

på enheden anses for at være forkert brug, og det indebærer betydelig risiko for ulykker. Producenten påtager sig intet ansvar for skader, der hidrører fra forkert brug.

Udstyr

(1) Elektrisk loddejern

(2) Indikatorlampe

(3) I/O-kontakt

(4) Loddespids, 1,2 mm (blyantsformet)

(5) USB-C-kabel

(6) Stativ

Leveringsomfang

1 Elektrisk loddejern EC 10 med USB-C-kabel (uden USB-stik)

1 loddespids (forhåndsmonteret)

1 Stativ

1 Brugervejledning

Kontrollér venligst varerne for fuldstændighed.

Symbolforklaringer



Værktøjsspidsen når meget høje temperaturer under drift! Fare

for forbrændinger! 

Smid aldrig elektriske værktøjer i dit husholdningsaald!

Tekniske specikationer

Forbrugsvurdering: 10 W

Spændingsklassicering: 5 V

Beskyttelsesklasse: III

Temperaturområde: Ca. 480 °C

Kabel: Ca. 140 cm



Vigtig bemærkning:

Læs denne brugsanvisning omhyggeligt for at blive bekendt med enheden. Opbevar instruktionerne på et sikkert sted, så du kan læse dem igen. Mon-

tage og indstillinger foretaget af producenten må ikke ændres. Det kan være farligt at foretage uautoriserede strukturelle ændringer af enheden, erne dele eller

anvende andre dele, der ikke er godkendte til enheden af producenten (der er eksempelvis risiko for forbrændinger, hvis der foretages uautoriserede strukturelle

ændringer af enheden). Denne enhed er udelukkende designet til brug i private husholdninger. Anvend ikke enheden i et kommercielt miljø.

Sikkerhedsinstruktioner

• Denne enhed kan benyttes af børn fra 8 år og opefter samt af mennesker med redu

cerede fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden,

hvis de er under opsyn eller har fået vejledning om sikker brug af enheden og har

erkendt de farer, der opstår som følge af brugen af enheden. Du må aldrig lade børn

lege med enheden. Børn må aldrig rengøre eller håndtere enheden uden opsyn.

• Hvis forbindelseskablet er beskadiget, skal det udskiftes af producenten, dennes

servicerepræsentant eller en tilsvarende kvaliceret person for at undgå fare.



OBS! RISIKO FOR ELEKTRISK STØD! Brug ikke enheden, hvis hånd-

taget, strømledningen eller stikket er beskadiget. Åbn aldrig

enheden!

• FARE FOR FORBRÆNDINGER! Kontrollér altid, at spidsen af værktøjet er monteret

korrekt i enheden, før du anvender den. Rør aldrig ved den varme loddespids

eller det smeltede loddemetal. Der er risiko for forbrændinger. Lad altid enheden

køle af, før du udskifter, rengør eller kontrollerer enhedens komponenter. Den

varme værktøjsspids og dens montering må aldrig komme i kontakt med hud,

hår osv. Der kan forekomme skader som følge af forbrænding.

• Lad kun det elektriske loddejern køle af i luften efter brug. Køl det aldrig af på

brat vis i vand!

• ADVARSEL! BRANDFARE! Når du har anvendt enheden, skal du lægge den ned

som vist på illustrationen og lade den køle af, før du pakker den væk.

• Dette værktøj skal placeres i holderen, når det ikke er i brug.

• Hold enheden på god afstand af brændbare materialer.

• Undlad at udsætte spidserne for højt tryk under anvendelse. Når de tynde spidser

trykkes ned, kan de bøjes.

• Der kan opstå brand, hvis enheden ikke håndteres forsigtigt.

• Sørg for, at netspændingen svarer til oplysningerne på typeskiltet på USB.

• Lad aldrig den tændte enhed være uden opsyn.

• ADVARSEL! RISIKO FOR TILSKADEKOMST! Hold hænderne på afstand af det varme

arbejdsemne. Varme kan frigøres gennem arbejdsemnet.

• Fjern USB-C-kablet fra USB-C-porten eller USB-stikket, når enheden ikke er i brug.

• ADVARSEL! FARE PÅ GRUND AF GIFTIGE DAMPE! Indånd ikke dampene.

• Sørg altid for, at arbejdsområdet er tilstrækkeligt ventileret, når du arbejder i

længere tid, da der kan dannes skadelige dampe. Vi anbefaler, at du altid bærer

personlig beskyttelsesbeklædning, såsom beskyttelseshandsker, åndedræts

værn og forklæde.

• Undgå at spise, drikke eller ryge i rum, hvor lodning nder sted. Ellers kan spor

af bly på hænderne trænge ind i dine organer gennem maden eller cigaretterne.

• Fjern brændbare genstande, væsker og gasser omkring enhedens arbejdsområ

de inden brug. Hold arbejdsområdet rent for at forhindre ulykker.

• Vask altid hænderne grundigt efter lodning.

• Smid aldrig loddeaald i dit husholdningsaald. Lodningsaald er farligt aald.

Overhold altid de nationale og internationale sundheds- og sikkerhedsforskrifter.

• Når du har anvendt enheden, skal du lægge den ned som vist på illustrationen og

lade den køle af, før du pakker den væk.

• Når enheden ikke er i brug, skal den opbevares på et sikkert sted væk fra støv og fugt.

• Efterse enheden for tegn på beskadigelse. Anvend den ikke, hvis den er beskadiget!

Før start

Indsæt/udskift loddespidsen



ADVARSEL! FARE FOR FORBRÆNDINGER!

Opvarm aldrig det elektriske loddejern uden en loddespids.

• Loddespidsen (4) må kun ernes, når enheden er slukket, og loddespidsen er kølet af.

• Ved isætning eller udskiftning af loddespidsen (4) skal du bemærke pilemarkeringen på loddespidsen (4) og enheden (1) for at sikre, at loddespidsen er isat korrekt.

BEMÆRK

• Forudsætningen for perfekt lodning er brugen af velegnet loddetin. Derudover kan perfekte loddeforbindelser kun opnås, hvis den korrekte lodningstemperatur

opnås. Hvis loddetemperaturen er for lav, yder loddet ikke tilstrækkeligt, og dette forårsager dårlige loddesamlinger (såkaldte kolde eller tørre samlinger).

Loddetemperaturer, der er for høje, kan få loddemidlet til at brænde og gøre, at loddet ikke yder. Materialerne, der behandles, kan også blive beskadiget.

• Før opstart for første gang og også når der anvendes en ny loddespids, skal loddespidsen først fortinnes.

Start af arbejde

• Tilslut USB-C-kablet (5) til en USB-C-port eller et USB-strømstik.

• Sæt I/O-kontakten (3) over i positionen ”I” for at tænde for enheden.

• Indikatorlampen (2) begynder at lyse konstant under drift.

• Den maksimale arbejdstemperatur på 480 °C er nået efter blot 150 sekunder.

Sådan slukker du

• Flyt I/O-kontakten (3) over i positionen ”O” efter brug.

• Lad loddespidsen (4) køle af ved at sætte det elektriske loddejern på stativet (6).

• Tilslut USB-C-kablet (5) fra USB-C-porten eller USB-stikket.

• Loddespidsen afkøles fra den maksimale arbejdstemperatur på 480 °C til ca. 22 °C på ca. 10 minutter. Den omgivende temperatur spiller også en vigtig rolle i

afkølingsprocessen.

• Ved afkøling skal du altid anbringe det elektriske loddejern på en stabil, ad og varmebestandig overade.

Rengøring og vedligeholdelse:



ADVARSEL! RISIKO FOR TILSKADEKOMST!

Fjern altid USB-C-kablet fra USB-C-porten eller USB-strømstikket, og lad enheden køle af, før du udfører eventuelt arbejde på enheden.

• Rengør enheden, når du er færdig med dit arbejde.

• Anvend en klud til at rengøre kabinettet.

• Brug aldrig skarpe genstande, benzin, opløsningsmidler eller rengøringsmidler, der kan beskadige plastikken.

• Undgå, at der kommer væske ind i enheden.

Garanti

Opbevar altid den originale kvittering på et sikkert sted. Dette dokument er nødvendigt som bevis for køb. Kontakt os via E-mail på: info@cfh-gmbh.de, hvis du

har et garantikrav. Vi kontakter dig straks.

Bortskaelse:

Symbolet med den overkrydsede aaldsspand på produktet indikerer, at produktet ved afslutningen af dets levetid skal bortskaes separat fra dit øvrige

husholdningsaald.

Vi forbeholder os retten til at foretage tekniske og visuelle ændringer.

Instrucţiuni de utilizare

Pistol de lipit electric EC 10

Manualul de instruciuni este parte integrantă a acestui produs. Acesta conine informaii importante privind sigurana, utilizarea i aruncarea. Asigurai-vă că

vă familiarizai cu toate instruciunile de utilizare i de sigurană înainte de a folosi produsul. Utilizai produsul numai aa cum este descris i pentru domeniile de

aplicare specicate. Predai terilor toate documentele atunci când transferai produsul.

Utilizare conform scopului:

Pistolul de lipit electric EC 10 este un dispozitiv portabil i versatil. Se folosete pentru lipirea nă în sectoarele electronicii, modelării i pentru hobby-uri. Dispozitivul

trebuie utilizat numai conform descrierii i numai pentru domeniile de aplicare specicate. Dispozitivul nu a fost proiectat pentru utilizarea comercială. Orice altă

utilizare sau modicare adusă dispozitivului va  considerată a  utilizare necorespunzătoare i va implica un risc considerabil de accidente. Producătorul nu îi

asumă răspunderea pentru nicio daună rezultată din utilizarea necorespunzătoare.

Echipament

(1) Pistol de lipit electric

(2) Indicator luminos

(3) Comutator I/O

(4) Vârf de lipit de 1,2 mm (în formă de creion)

(5) Cablu USB-C

(6) Suport

Pachetul de livrare

1 Pistol de lipit electric EC 10 cu cablu USB-C (fără ă USB) 1 vârf de lipit (pre-asamblat)

1 Suport 1 Manualul utilizatorului

Vă rugăm să vericai bunurile în privina integralităii.

Explicaii simbol



Vârful sculei atinge temperaturi foarte ridicate în timpul

funcionării! Pericol de arsuri! 

Nu aruncai niciodată sculele electrice în gunoiul menajer!

Specicaii tehnice

Consum nominal: 10 W

Tensiune nominală: 5 V

Clasa de protecie: III

Interval de temperatură: aproximativ 480 °C

Cablu: aproximativ 140 cm



Notă importantă:

Citii cu atenie acest manual de instruciuni pentru a vă familiariza cu dispozitivul. Păstrai instruciunile într-un loc sigur, astfel încât să le putei citi din

nou. Asamblarea i setările efectuate de producător nu trebuie schimbate. Poate  periculos să efectuai modicări structurale neautorizate ale dispozitivului, să

îndepărtai piese sau să utilizai alte piese care nu sunt aprobate pentru dispozitiv de către producător (există riscul de arsuri, de exemplu, dacă se produc modicări

structurale neautorizate ale dispozitivului). Acest dispozitiv a fost conceput numai pentru utilizarea în gospodării private. Nu utilizai dispozitivul într-un mediu

comercial.

Instruciuni de sigurană

• Acest dispozitiv poate  utilizat de copiii cu vârsta de 8 ani sau mai mari, precum

i de persoane cu capacităi zice, senzoriale sau mentale reduse sau lipsite de

experienă i cunotine, cu condiia ca acetia să e supravegheai sau să  fost

instruii cu privire la utilizarea în sigurană a dispozitivului i să cunoască peri

colele care pot apărea. Copiii nu trebuie lăsai niciodată să se joace cu aparatul.

Copiii nu trebuie niciodată să curee sau să manipuleze dispozitivul dacă nu sunt

supravegheai.

• În cazul în care cablul de conectare este deteriorat, acesta trebuie să e înlocuit

de producător sau de către agentul său de service sau de către o persoană cu o

calicare similară, pentru a se evita pericolele.



ATENIE! RISC DE ELECTROCUTARE! Nu utilizai dispozitivul dacă

mânerul, cablul de alimentare sau tecărul este deteriorat. Nu

deschidei niciodată dispozitivul!

• PERICOL DE ARSURI! Vericai întotdeauna ca vârful sculei să e montat corect în

dispozitiv înainte de a-l utiliza. Nu atingei niciodată vârful de lipit erbinte sau

aliajul topit pentru lipit. Există risc de arsuri. Lăsai întotdeauna dispozitivul să se

răcească înainte de a schimba, curăa sau verica componentele dispozitivului.

Vârful erbinte al sculei i accesoriile montate ale acesteia nu trebuie să intre

niciodată în contact cu pielea, părul etc. Se pot produce arsuri.

• Doar lăsai pistolul de lipit electric să se răcească în aer după utilizare. Nu-l răcii

niciodată în apă!

• ATENIE! PERICOL DE INCENDIU! După utilizarea dispozitivului, trebuie să îl

aezai aa cum se arată în imagine i să-l lăsai să se răcească înainte de a-l

depozita din nou.

• Această sculă trebuie aezată în suport atunci când nu este în uz.

• inei dispozitivul la mare distană de materialele combustibile.

• Nu aplicai presiune ridicată asupra vârfurilor în timpul utilizării. Când sunt

apăsate, vârfurile subiri se pot îndoi.

• Un incendiu se poate produce dacă dispozitivul nu este manevrat cu grijă.

• Asigurai-vă că tensiunea reelei electrice principale corespunde cu informaiile

de pe plăcua de identicare de pe USB.

• Nu lăsai niciodată dispozitivul pornit nesupravegheat.

• ATENIE! RISC DE VĂTĂMARE! inei mâinile la distană faă de piesa de prelucrat

încălzită. Căldura poate  eliberată prin piesa de prelucrat.

• Scoatei cablul USB-C din portul USB-C sau din priza de alimentare USB atunci

când dispozitivul nu este utilizat.

• ATENIE! PERICOL CAUZAT DE GAZE TOXICE! Nu inhalai vaporii.

• Asigurai-vă întotdeauna că locul de muncă este ventilat în mod corespunzător

atunci când lucrai pentru perioade lungi de timp, deoarece se pot genera va

pori periculoi. Vă recomandăm să purtai întotdeauna echipament personal de

protecie, cum ar  mănui de protecie, o mască de respiraie i un or.

• Evitai să consumai alimente i băuturi sau să fumai în camerele în care se

efectuează lipirea. În caz contrar, urmele de plumb de pe mâini pot intra în orga

nele dumneavoastră prin alimente sau igări.

• Îndepărtai toate obiectele, lichidele i gazele inamabile, din zona de lucru din

jurul dispozitivului înainte de utilizare. Păstrai zona de lucru curată pentru a evi

ta accidentele.

• Spălai-vă întotdeauna temeinic pe mâini după lipire.

• Nu aruncai niciodată deeurile de lipit în gunoiul menajer. Reziduurile de

la sudură sunt deeuri periculoase. Respectai întotdeauna reglementările

naionale i internaionale de sănătate i sigurană în muncă.

• După utilizarea dispozitivului, trebuie să îl aezai aa cum se arată în imagine i

să-l lăsai să se răcească înainte de a-l depozita din nou.

• Când aparatul nu este utilizat trebuie păstrat într-un loc sigur, fără praf i umezeală.

• Inspectai dispozitivul pentru eventuale semne de deteriorare. A nu se utiliza

dacă este deteriorat!

Înainte de începerea lucrului

Introducerea/înlocuirea vârfului de lipit



ATENIE! PERICOL DE ARSURI!

Nu încălzii niciodată pistolul de lipit electric fără a avea un vârf de lipit în el.

• Vârful de lipit (4) poate  îndepărtat numai atunci când dispozitivul este oprit i vârful de lipit s-a răcit.

• La introducerea sau schimbarea vârfului de lipit (4), observai marcajul săgeată de pe vârful de lipit (4) i de pe dispozitiv (1) pentru a vă asigura că vârful de lipit

este introdus corect.

NOTĂ

• Condiia necesară pentru sudura perfectă este utilizarea unui cositor corespunzător pentru sudură. În plus, punctele perfecte de aliaj pentru lipit pot  obinute

numai dacă se obine temperatura corectă pentru sudură. În cazul în care temperatura pentru sudură este prea scăzută, aliajul pentru lipit nu va curge sucient

i va cauza îmbinări sudate slabe (aa-numitele îmbinări reci sau uscate). Temperaturile de sudare care sunt prea ridicate pot duce la arderea agentului de lipit i

aliajul de lipit nu va curge. Materialele care sunt procesate pot , de asemenea, deteriorate.

• Înainte de punerea în funciune pentru prima dată i, de asemenea, la utilizarea unui vârf de lipit nou, vârful de lipit trebuie mai întâi cositorit.

Începerea lucrului

• Conectai cablul USB-C (5) la un port USB-C sau la o priză de alimentare USB.

• Trecei comutatorul I/O (3) în poziia „I” pentru a porni dispozitivul.

• Indicatorul luminos (2) luminează continuu în timpul funcionării.

• Temperatura maximă de lucru de 480 °C este atinsă după doar 150 de secunde.

Oprire

• Trecei comutatorul I/O (3) în poziia „O” după utilizare.

• Lăsai vârful de lipit (4) să se răcească prin poziionarea pistolului de lipit electric pe suport (6).

• Scoatei cablul USB-C (5) din portul USB-C sau din priza de alimentare USB.

• Vârful de lipit se răcete de la temperatura maximă de lucru de 480 °C la aprox. 22 °C în aprox. 10 minute. Temperatura ambientală va juca, de asemenea, un rol

important în procesul de răcire.

• Pentru răcire, punei întotdeauna pistolul de lipit electric pe o suprafaă stabilă, plată i rezistentă la căldură.

Curăare i întreinere:



AVERTISMENT! RISC DE VĂTĂMARE!

Scoatei întotdeauna cablul USB-C din portul USB-C sau din priza de alimentare USB i lăsai dispozitivul să se răcească înainte de a efectua orice lucrare

la dispozitiv.

• Curăai dispozitivul după ce vă terminai lucrul.

• Utilizai o cârpă pentru a curăa carcasa.

• Nu utilizai niciodată obiecte ascuite, benzină, solveni sau ageni de curăare care ar putea deteriora plasticul.

• Nu permitei lichidelor să pătrundă în interiorul dispozitivului.

Garanie

Păstrai întotdeauna chitana originală într-un loc sigur. Acest document este necesar pentru a dovedi achiziia. Contactai-ne prin e-mail la: info@cfh-gmbh.de

dacă avei o cerere de garanie. Vă vom contacta imediat.

Eliminare:

Simbolul pubelă cu două linii în formă de cruce aplicat pe produs indică faptul că atunci când produsul este la sfâritul duratei sale de funcionare, acesta

trebuie să e colectat separat de deeurile dumneavoastră menajere.

Ne rezervăm dreptul de a efectua modicări tehnice i vizuale.

Kezelési útmutató

Elektromos forrasztópáka EC 10

A használati útmutató a termék szerves részét képezi. Fontos információkat tartalmaz a biztonságot, a használatot és az ártalmatlanítást illetően. A termék ha-

sználata előtt győződjön meg róla, hogy az összes üzemeltetési és biztonsági utasítást megismerte. A terméket csak a leírtaknak megfelelően és a meghatározott

alkalmazási területeken használja. A termék továbbadása esetén adja át az összes dokumentumot a harmadik félnek.

Rendeltetésszerű használat:

Az elektromos forrasztópáka EC 10 egy hordozható és sokoldalú eszköz. Finom forrasztásra szolgál az elektronikus, modellező és hobbi szektorokban. A készüléket

csak a leírt módon és csak a megadott alkalmazási területeknek megfelelően szabad használni. A készüléket nem kereskedelmi használatra tervezték. Bármilyen

eltérő használat vagy a készüléken végrehajtott bármely módosítás rendellenes használatnak minősül és jelentős balesetveszéllyel jár. A gyártó nem vállal semmi

lyen felelősséget a rendellenes használatból eredő károkért.

Berendezés

(1) Elektromos forrasztópisztoly

(2) Jelzőfény

(3) I/O kapcsoló

(4) Forrasztófej, 1,2 mm (ceruza alakú)

(5) USB-C kábel

(6) Állvány

Szállítási terjedelem

1 Elektromos forrasztópáka EC 10 USB-C kábellel (USB csatlakozódugó

nélkül)

1 forrasztópákafej (előre felszerelt)

1 Állvány

1 Használati útmutató

Ellenőrizze, hogy a termék hiánytalan-e.

Jelmagyarázat



A szerszám hegye a működés során rendkívül magas hőmér-

sékletet érhet el! Égési sérülés veszélye! 

Soha ne helyezzen elektromos eszközöket a háztartási

szemétgyűjtőbe!

Műszaki adatok

Névleges fogyasztás: 10 W

Névleges feszültség: 5 V

Védelmi osztály: III

Hőmérséklet-tartomány: kb. 480 °C

Kábel: kb. 140 cm



Fontos megjegyzés:

Olvassa el ezt a használati útmutatót a készülék megismerése érdekében. Tartsa az útmutatót biztonságos helyen, hogy később újra el tudja olvasni.

A gyártó által végzett összeszerelés és beállítások nem módosíthatók. Veszélyes lehet a készülék szerkezetének illetéktelen átalakítása, alkatrészek eltávolítása

vagy más, a gyártó által a készülékhez nem jóváhagyott alkatrészek használata (fennáll például az égési sérülés veszélye, p2-ha illetéktelen szerkezeti változtatáso-

kat végeznek a készüléken). Ez a készülék kizárólag magánháztartásokban történő felhasználásra készült. Ne használja a készüléket kereskedelmi környezetben.

Biztonsági utasítások

• A készüléket 8 éves vagy annál idősebb gyermekek, valamint csökkent zikai, ér

zékszervi vagy mentális képességű vagy tapasztalatlan és ismeretekkel nem ren-

delkező személyek használhatják, feltéve, hogy a használat felügyelet mellett

történik, vagy képzésben részesültek a készülék biztonságos használatát és az

esetlegesen felmerülő veszélyeket illetően. Soha ne engedjük a gyermekeknek,

hogy játszanak a készülékkel. Gyermekek soha nem tisztíthatják vagy kezelhetik

a készüléket felügyelet nélkül.

• Amennyiben a csatlakozókábel megsérül, azt a gyártóval, vagy szervizképvisele

tével vagy hasonlóan képzett szakemberrel kell kicseréltetni a veszélyek elkerü-

lése érdekében.



FIGYELEM! ÁRAMÜTÉS VESZÉLYE! Ne használja a készüléket, p2-ha a

fogantyú, a tápkábel vagy a dugó sérült. Soha ne nyissa ki a kés

züléket!

• ÉGÉSI SÉRÜLÉS VESZÉLYE! Használat előtt mindig ellenőrizze, hogy a szerszám

hegyének rögzítése megfelelő-e. Soha ne érintse meg a forró forrasztópákafejet

vagy az olvadt kötőanyagot. Fennáll az égési sérülések veszélye. Mindig hagyja

a készüléket kihűlni a készülék alkatrészeinek cseréje, tisztítása vagy ellenőrzése

előtt. A szerszám forró csúcsa és annak rögzítése soha nem érintkezhet bőrrel,

hajjal stb. Égési sérülés veszélye.

• Az elektromos forrasztópákát használat után csak a levegőn hagyja kihűlni. Soha

ne hűtse vízzel!

• VIGYÁZAT! TŰZVESZÉLY! A készülék használata után az ábrán látható módon te

gye le és hagyja kihűlni, mielőtt eltenné.

• Ezt a szerszámot a tartóba kell helyezni, p2-ha nincs használatban.

• Tartsa a készüléket éghető anyagoktól távol.

• Ne fejtsen ki nyomást a hegyekre használat közben. Ha megnyomja a hegy el

hajolhat.

• Ha a készüléket nem kellő gondossággal használja, tűz keletkezhet.

• Győződjön meg arról, hogy a hálózati feszültség megfelel az USB-n található tí

pustáblán feltüntetett adatoknak.

• Soha ne hagyja a bekapcsolt készüléket felügyelet nélkül.

• VIGYÁZAT! SÉRÜLÉSVESZÉLY! Ne nyúljon a felmelegedett munkadarab közelébe.

A munkadarabon keresztül hő szabadulhat fel.

• Húzza ki az USB-C kábelt az USB-C portból vagy az USB hálózati csatlakozódugó

ból, amikor a készülék nincs használatban.

• VIGYÁZAT! VESZÉLY MÉRGEZŐ GŐZÖK MIATT! Ne lélegezze be a gőzöket.

• Mindig gondoskodjon róla, hogy a munkahely szellőzése megfelelő legyen, p2-ha

hosszú ideig dolgozik, mert ártalmas gőzök keletkezhetnek. Ajánlott mindig sze

mélyi védőfelszerelést viselni, például védőkesztyűt, légzőmaszkot és egy kötényt.

• Ne egyen, igyon vagy dohányozzon abban a helyiségben, ahol forrasztás zajlik.

Ellenkező esetben a kezén található ólommaradvány a szervezetébe kerülhet az

ételen vagy a cigarettán keresztül.

• Távolítson el minden tűzveszélyes tárgyat, folyadékot és gázt az eszköz munka

területéről a használat előtt. Tartsa tisztán a munkaterületet a balesetek mege-

lőzése érdekében.

• Forrasztás után mindig alaposan mosson kezet.

• Soha ne helyezze a forrasztás hulladékait a háztartási szemétgyűjtőbe. A for

rasztási hulladék veszélyes hulladék. Mindig tartsa be a nemzeti és nemzetközi

egészségügyi és biztonsági előírásokat.

• A készülék használata után az ábrán látható módon tegye le és hagyja kihűlni,

mielőtt eltenné.

• Ha nem használja a készüléket, tartsa azt biztonságos, portól és nedvességtől

védett helyen.

• Vizsgálja át a készüléket sérülés jelét keresve. Ne használja a készüléket, p2-ha az sérült!

Indítás előtt

Helyezze be/cserélje ki a forrasztópákafejet



VIGYÁZAT! ÉGÉSI SÉRÜLÉS VESZÉLYE!

Soha ne melegítse fel az elektromos forrasztópákát a forrasztópákafej nélkül.

• A forrasztópákafej (4) csak azután távolítható el, p2-ha a készüléket kikapcsolta, és a forrasztópákafej kihűlt.

• A forrasztópákafej (4) behelyezésekor vagy cseréjekor vegye gyelembe a forrasztópákafejen (4) és az eszközön (1) a nyíl jelölést, hogy megbizonyosodjon a

forrasztópákafej megfelelő behelyezéséről.

MEGJEGYZÉS

• A tökéletes forrasztás előfeltétele a megfelelő forrasztóón használata. Ezenkívül tökéletes forrasztási kötés csak a megfelelő forrasztási hőmérséklet mellett jön

létre. Ha a forrasztás hőmérséklete túl alacsony, a kötőanyag nem folyik megfelelően, és gyenge minőségű forrasztott kötéseket (úgy nevezett hideg vagy szá

raz kötéseket) hoz létre. A túlzottan magas forrasztási hőmérséklet a forrasztóanyag meggyulladását és a kötőanyag megszilárdulását okozhatja. A feldolgozott

alapanyagok is megsérülhetnek.

• Az első üzembe helyezés előtt és új forrasztópákafej használatakor mindig először a forrasztópákafejet kell beónozni.

Munka megkezdése

• Csatlakoztassa az USB-C kábelt (5) egy USB-C porthoz vagy egy USB hálózati csatlakozódugóhoz.

• Kapcsolja az I/O kapcsolót (3) „I” állásba a készülék bekapcsolásához.

• A jelzőfény (2) működés közben folyamatosan világít.

• A 480 °C-os maximális üzemi hőmérsékletet a készülék mindössze 150 másodperc alatt éri el.

Kikapcsolás

• Használat után mozgassa az I/O kapcsolót (3) „O” helyzetbe.

• Hagyja lehűlni a forrasztópákafejet (4) úgy, hogy az elektromos forrasztópákát az állványra (6) helyezi.

• Húzza ki az USB-C kábelt (5) az USB-C portból vagy az USB csatlakozódugóból.

• A forrasztópákafej a 480 °C-os maximális üzemi hőmérsékletről kb. 10 perc alatt hűl le kb. 22 °C-os hőmérsékletre. A környezeti hőmérséklet szintén fontos szerepet

játszik a lehűlési folyamatban.

• A lehűléshez az elektromos forrasztópákát mindig stabil, sík és hőálló felületre helyezze.

Tisztítás és karbantartás:



FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

Mindig húzza ki az USB-C kábelt az USB-C portból vagy az USB hálózati csatlakozódugóból, és hagyja lehűlni az eszközt, mielőtt bármilyen munkát végezne

az eszközön.

• Tisztítsa meg a készüléket a munka befejezése után.

• A burkolat tisztítását egy törlőkendővel végezze.

• Soha ne használjon éles tárgyakat, benzint, oldószereket vagy tisztítószereket, amelyek károsíthatják a műanyagot.

• Ne engedje, hogy folyadék kerüljön a készülék belsejébe.

Garancia

Mindig őrizze meg az eredeti számlát egy biztonságos helyen. Ez a dokumentum szükséges a vásárlás igazolásához. Ha garancia igénye van, vegye fel velünk a

kapcsolatot e-mailben az info@cfh-gmbh.de címen. Azonnal fel fogjuk venni Önnel a kapcsolatot.

Ártalmatlanítás:

A termékre ragasztott áthúzott szemétgyűjtő edény szimbóluma azt jelzi, hogy a terméket a hasznos élettartamát követően a háztartási hulladéktól

külön kell kezelni.

Fenntartjuk a jogot a műszaki és vizuális elemek változtatására.

Instrukcja obsługi

Lutownica elektryczna EC 10

Niniejsza instrukcja obsługi stanowi integralną część produktu. Zawiera ona ważne informacje dotyczące bezpieczeństwa, użytkowania i utylizacji produktu. Przed

rozpoczęciem korzystania z produktu należy dokładnie zapoznać się ze wszystkimi instrukcjami dotyczącymi jego użytkowania i zachowania bezpieczeństwa. Pro-

duktu wolno używać wyłącznie w opisany sposób i zgodnie z podanym przeznaczeniem. Wszystkie dokumenty dołączone do produktu należy przekazać osobom

trzecim w przypadku przekazania, sprzedaży itp. produktu.

Przeznaczenie:

Lutownica elektryczna EC 10 jest przenośnym i uniwersalnym urządzeniem. Służy do precyzyjnego lutowania w elektronice, budowie modeli i zastosowaniach

hobbystycznych. Urządzenia wolno używać wyłącznie w opisany sposób i wyłącznie zgodnie z podanym przeznaczeniem. Urządzenie nie jest przeznaczone do

użytku komercyjnego. Każde inne użycie lub wprowadzenie modykacji do urządzenia jest uznawane za niewłaściwe i wiąże się ze znacznym ryzykiem wypadku.

Producent nie ponosi odpowiedzialności za szkody wynikające z niewłaściwego użytkowania.

Urządzenie

(1) Lutownica elektryczna

(2) Kontrolka

(3) Włącznik

(4) Grot lutowniczy 1,2 mm (ołówkowy)

(5) Kabel USB-C

(6) Podstawka

Zakres dostawy

1 Lutownica elektryczna EC 10 z kablem USB-C (bez wtyczki USB)

1 grot lutowniczy (zamontowany fabrycznie)

1 Podstawka

1 Instrukcja obsługi

Proszę sprawdzić, czy dostarczony został kompletny zestaw.

Objaśnienia symboli



Końcówka narzędzia osiąga bardzo wysoką temperaturę

podczas pracy! Niebezpieczeństwo poparzenia! 

Nigdy nie wyrzucać elektronarzędzi do odpadów z gospo-

darstwa domowego!

Dane techniczne

Znamionowe zużycie energii: 10 W

Napięcie znamionowe: 5 V

Klasa ochronności: III

Zakres temperatury: około 480 °C

Kabel: około 140 cm



Ważna uwaga:

Przeczytać uważnie całą instrukcję obsługi, aby zapoznać się z urządzeniem. Przechowywać instrukcję w bezpiecznym miejscu, aby można było skorzystać

z niej w przyszłości. Fabrycznego sposobu montażu i ustawień fabrycznych nie wolno zmieniać. Wprowadzanie modykacji konstrukcyjnych do urządzenia bez

upoważnienia, usuwanie części lub używanie innych części niezatwierdzonych przez producenta do użytku w połączeniu z urządzeniem może być niebezpieczne (np.

modykacja konstrukcji urządzenia przez użytkownika bez zezwolenia może grozić poparzeniem). Urządzenie jest przeznaczone wyłącznie do użytku w prywatnych

gospodarstwach domowych. Nie używać tego urządzenia do zastosowań komercyjnych.

Instrukcje dotyczące bezpieczeństwa

• To urządzenie może być używane przez dzieci w wieku od 8 lat i osoby o og

raniczonej sprawności zycznej, sensorycznej lub umysłowej albo osoby bez

odpowiedniego doświadczenia i wiedzy, pod warunkiem że znajdują się one

pod nadzorem lub zostały przeszkolone w zakresie bezpiecznego użytkowania

urządzenia i rozumieją zagrożenia, które mogą wystąpić. Dzieciom nie wolno

nigdy zezwalać na zabawę urządzeniem. Dzieciom nie wolno nigdy czyścić ani

obsługiwać urządzenia bez nadzoru.

• Jeżeli kabel przyłączeniowy jest uszkodzony, musi zostać wymieniony przez

producenta, jego przedstawiciela serwisowego lub podobnie wykwalikowaną

osobę, aby uniknąć niebezpieczeństwa.



UWAGA! RYZYKO PORAŻENIA PRĄDEM! Nie używać urządzenia,

jeśli rączka, kabel zasilający lub wtyczka są uszkodzone. Nigdy

nie otwierać urządzenia!

• NIEBEZPIECZEŃSTWO POPARZENIA! Przed użyciem należy zawsze sprawdzać, czy

końcówka narzędzia jest prawidłowo zamontowana w urządzeniu. Nigdy nie

dotykać gorącego grotu lutownicy ani stopionego stopu lutowniczego. Istnieje ry

zyko poparzenia. Zawsze pozostawiać urządzenie do ostygnięcia przed wymianą,

czyszczeniem lub sprawdzeniem części urządzenia. Nie można nigdy zezwolić, aby

gorąca końcówka narzędzia i jej mocowanie zetknęły się ze skórą, włosami itp.

Występuje ryzyko poparzenia.

• Po użyciu pozostawiać lutownicę elektryczną do ostygnięcia wyłącznie tak, aby

niczego nie dotykała. Nigdy nie chłodzić w wodzie!

• PRZESTROGA! NIEBEZPIECZEŃSTWO POŻARU! Po użyciu urządzenia należy je

odłożyć w sposób pokazany na ilustracji i pozostawić do ostygnięcia przed scho

waniem.

• To narzędzie musi być umieszczone w stojaku, gdy nie jest w użytku.

• Trzymać narzędzie w bezpiecznej odległości od materiałów palnych.

• Nie naciskać mocno na groty podczas użytku. Naciśnięcie na groty może

spowodować ich zgięcie.

• Obchodzenie się z narzędziem bez należytej ostrożności może spowodować pożar.

• Upewnić się, że napięcie sieciowe jest zgodne z danymi na tabliczce znamiono

wej USB.

• Nigdy nie pozostawiać włączonego urządzenia bez nadzoru.

• PRZESTROGA! RYZYKO OBRAŻEŃ CIAŁA! Trzymać ręce z dala od rozgrzanego

przedmiotu obrabianego. Obrabiany przedmiot może emitować ciepło.

• Wyjmować wtyczkę kabla USB-C z gniazda USB-C lub wtyczki USB, gdy urządzenie

nie jest w użytku.

• PRZESTROGA! NIEBEZPIECZEŃSTWO SPOWODOWANE PRZEZ TOKSYCZNE OPARY!

Nie wdychać oparów.

• Zawsze zapewniać dostateczną wentylację podczas pracy przez długi okres,

ponieważ mogą wtedy powstawać szkodliwe opary. Zaleca się, by zawsze

korzystać z środków ochrony osobistej, jak rękawice ochronne, maska oddecho

wa i fartuch.

• Unikać jedzenia, picia lub palenia w pomieszczeniach, w których odbywa się

lutowanie. W przeciwnym razie resztki ołowiu z dłoni mogą przedostać się do

organów wewnętrznych poprzez jedzenie lub papierosy.

• Przed użyciem urządzenia usunąć wszystkie łatwopalne przedmioty, ciecze i gazy

z obszaru roboczego wokół urządzenia. Utrzymywać obszar roboczy w czystości,

aby zapobiegać wypadkom.

• Po lutowaniu zawsze dokładnie myć ręce.

• Nigdy nie wyrzucać odpadów z lutowania do odpadów z gospodarstwa domowe

go. Odpady z lutowania są odpadami niebezpiecznymi. Zawsze przestrzegać krajo-

wych i międzynarodowych przepisów BHP.

• Po użyciu urządzenia należy je odłożyć w sposób pokazany na ilustracji i

pozostawić do ostygnięcia przed schowaniem.

• Gdy urządzenie nie jest używane, przechowywać je w bezpiecznym miejscu z dala

od kurzu, pyłu i wilgoci.

• Sprawdzić, czy urządzenie nie jest uszkodzone. Nie używać urządzenia, jeśli jest

uszkodzone!

Przed włączeniem

Włożyć/wymienić grot lutowniczy



PRZESTROGA! NIEBEZPIECZEŃSTWO POPARZENIA!

Nigdy nie rozgrzewać lutownicy elektrycznej bez zamontowanego grota lutowniczego.

• Grot lutowniczy (4) wolno zdjąć dopiero po wyłączeniu urządzenia i ostygnięciu grota lutowniczego.

• Wkładając lub zmieniając grot lutowniczy (4), zwrócić uwagę na strzałkę umieszczoną na grocie lutowniczym (4) i urządzeniu (1), aby zapewnić prawidłowe

włożenie grota lutowniczego.

UWAGA

• Podstawowym warunkiem dokładnego lutowania jest użycie odpowiedniej cyny lutowniczej. Ponadto, doskonałe połączenia lutowane mogą zostać uzyskane

wyłącznie przy właściwej temperaturze lutowania. Jeśli temperatura lutowania jest zbyt niska, stop lutowniczy nie przepływa prawidłowo, czego rezultatem są

słabe połączenia lutowane (tzw. zimne lub suche styki). Zbyt wysoka temperatura lutowania może powodować palenie stopu lutowniczego i uniemożliwiać jego

przepływ. Obrabiane materiały również mogą ulec uszkodzeniu.

• Przed pierwszym uruchomieniem lutownicy oraz przed użyciem nowego grotu lutowniczego, grot należy pobielić.

Rozpoczynanie pracy

• Podłączyć kabel USB-C (5) do gniazda USB-C lub wtyczki zasilania USB.

• Przestawić włącznik (3) w położenie „I”, aby włączyć urządzenie.

• Kontrolka (2) świeci w sposób ciągły podczas pracy.

• Maksymalna temperatura robocza 480 °C osiągana jest już po 150 sekundach.

Wyłączanie

• Po użyciu przestawić włącznik (3) w położenie „O”.

• Pozostawić grot lutowniczy do ostygnięcia (4), umieszczając elektryczną lutownicę w podstawce (6).

• Odłączyć kabel USB-C (5) od gniazda USB-C lub wtyczki USB.

• Grot lutowniczy schładza się z maksymalnej temperatury roboczej wynoszącej 480 °C do około 22 °C w czasie około 10 minut. Temperatura otoczenia również

odgrywa ważną rolę w procesie chłodzenia.

• Aby zapewnić odpowiednie stygnięcie, zawsze umieszczać elektryczną lutownicę na stabilnej, poziomej i odpornej na wysokie temperatury powierzchni.

Czyszczenie i konserwacja:

OSTRZEŻENIE! RYZYKO OBRAŻEŃ CIAŁA!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy zawsze odłączyć kabel USB-C od gniazd USB-C lub wtyczki zasilania USB i poczekać,

aż urządzenie ostygnie.

• Czyścić urządzenie po zakończeniu pracy.

• Do czyszczenia obudowy użyć szmatki.

• Nigdy nie używać ostrych przedmiotów, benzyny, rozpuszczalników ani środków czyszczących, które mogą uszkodzić tworzywo sztuczne.

• Nie zezwalać, aby do wnętrza urządzenia przedostały się ciecze.

Gwarancja

Zachować oryginał rachunku w bezpiecznym miejscu. Ten dokument jest wymagany jako dowód zakupu. Skontaktuj się z nami przez e-mail: info@cfh-gmbh.de, aby

zgłosić roszczenie gwarancyjne. Natychmiast się z Tobą skontaktujemy.

Utylizacja:

Symbol przekreślonego pojemnika na odpady umieszczony na produkcie oznacza, że po zakończeniu okresu eksploatacji produktu należy go zutylizować

oddzielnie od odpadów z gospodarstwa domowego.

Zastrzegamy sobie prawo do zmian technicznych i wyglądu.

Stand: 05/2024

Version: V.1.0

CFH Löt- und Gasgeräte GmbH

Bahnhofstr. 50

•

D-74254 O enau

Tel.:
