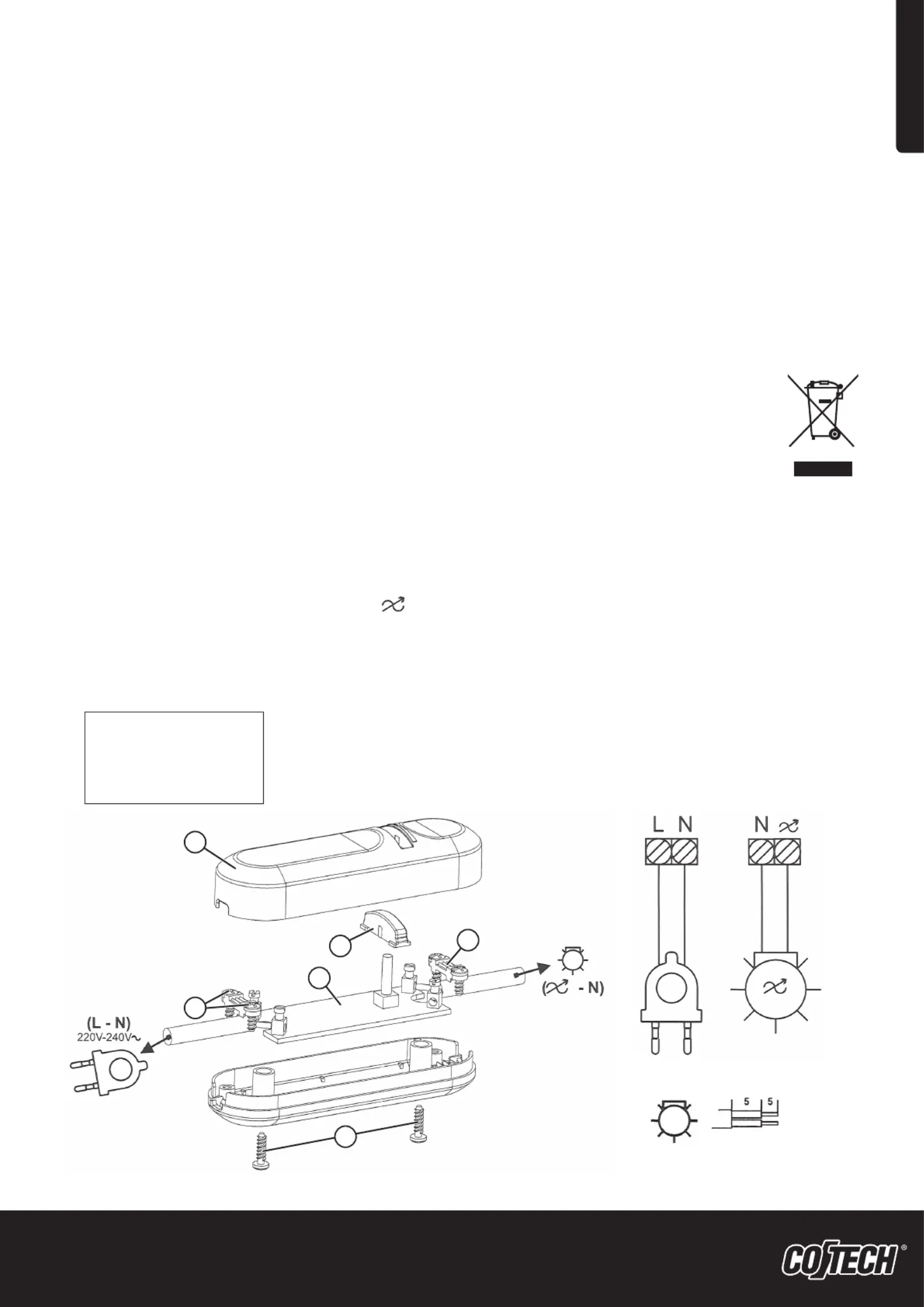

Side 1/5
English
UNITED KINGDOM
customer service tel 020 8247 9300 customerservice@clasohlson.co.uke-mail
internet www.clasohlson.co.uk 10 – 13 Market Place, Kingston upon Thames, Surrey, KT1 1JZpostal
Ver. 20180905
Universal In-Line Dimmer Switch
Art.no 36-6440 Model 1004P
Please read theentire instruction manual before using theproduct and
then save it for future reference. We reserve theright for any errors in
If you have any questions concerning technical problems please
contact our Customer Services.
Safety
Any electrical work on existing electrical installations must be performed
by acompetent person in compliance with current wiring regulations.
New electrical installations should only be performed by anauthorised
electrician.
Product description
This in-line dimmer switch is suitable for use with 10–150 W incandescent
and halogen lights, 11–75 W CFL lights or 4–25 W LED lights.
Installation
Warning: Unplug thecable before installing thedimmer switch.
1. Undo thescrews (A).
2. Remove thecover (B) and thepush-button (C).
3. Undo thescrews (D) holding thecable strain relief (E).
4. Cut theelectric cable where you want to install thedimmer switch
and strip theinsulation off theends of theelectric cable and
thetwo wires inside (see fig.).
5. Connect thewires on thepower-in (wall socket) side of theelectric
cable to the and screw terminals on thecircuit board (F). L N
Tighten thescrews of thestrain relief to hold thecable in place
(thestrain relief is reversible to fit different types of cable).
6. Connect thewires on thepower-out side of theswitch to
and N.
Tighten thestrain relief (E).
7. Place thepush-button (C) into thecover (B). Make sure that
thepush-button is sitting correctly in its slot and then fasten
theswitch housing together using thetwo screws (A).
Alist of suitable types of cable:
Operating instructions
On/off press thepush-button (C) quickly (less than one second).
Min/max hold in thepush-button to dim thelight level from light
to dark. Hold thebutton in again to reverse theeffect and increase
thelight.
Thedimmer switch memorises thelatest setting. Thememory is saved
even if theswitch is unplugged.
Note: Electricity will still pass through theswitch even when thedial is
set to .Min
Care and maintenance
Unplug themains lead before cleaning theproduct.
Clean theproduct using asoft, damp cloth. Use amild detergent.
Never use solvents or strong, abrasive cleaning agents.
Responsible disposal
This symbol indicates that this product should not be
disposed of with general household waste. This applies
throughout theentire EU. In order to prevent any
harm to theenvironment or health hazards caused by
incorrect waste disposal, theproduct must be handed
in for recycling so that thematerial can be disposed
of in aresponsible manner. When recycling your
product, take it to your local collection facility or contact
theplace of purchase. They will ensure that theproduct
is disposed of in anenvironmentally sound manner.
Specifications
IP rating IP20
Min/max load 10–150 W (incandescent bulbs)
11–75 W CFL (max 4 bulbs)
4–25W LED (max 4 bulbs)
ART. 1004P
H03VVH2-F 2×0.75 mm
2
H03VV-F 2×0.75 mm
2
H03V2V2H2-F 2×0.75 mm
2
H03V2V2-F 2×0.75 mm
2
H03Z1Z1H2/F 2×0.75 mm
2
A
D
B
C
F
E
220–240 V AC 50−60 Hz
Svenska
SVERIGE
kundtjänst tel. fax 0247/445 00 0247/445 09 e-post kundservice@clasohlson.se
internet www.clasohlson.se Clas Ohlson AB, 793 85 INSJÖNbrev
Ver. 20180905
Sladdimmer universal
Art.nr 36-6440 Modell 1004P
Läs igenom hela bruksanvisningen före användning och spara den
sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt
ändringar av tekniska data. Vid tekniska problem eller andra frågor,
kontakta vår kundtjänst.
Säkerhet
Montering av elkomponenter ibefintliga elanläggningar ska utföras
av person med nödvändig kunskap enligt gällande föreskrifter.
Nyinstallationer får endast utföras av behörig elinstallatör.
Beskrivning
Sladdimmern är enuniversaldimmer för glöd- och halogenbelysning
10–150 W, CFL (lågenergilampor) 11–75 W eller för LED-belysning
(4–25 W).
Montering
Varning! Dra ur stickproppen innan montering.
1. Lossa skruvarna (A).
2. Ta bort kåpan (B) och tryckknappen (C).
3. Lossa skruvarna (D) till dragavlastningen (E).
4. Skala av isoleringen på ledarna på inkommande nätkabel (se bild).
kretskortet (F). Dra åt dagavlastningen (E), den är vändbar och
passar till olika typer av kablar.
6. Anslut utgående kabel till
och . Dra åt dagavlastningen (E).N
7. Lägg itryckknappen (C) ikåpan (B), se till att tryckknappen ligger
rätt och dra åt skruvarna (A).
Lämpliga anslutningskablar:
Användning
Till/från tryck snabbt (kortare än ensek) på tryckknappen (C).
Min/max håll in tryckknappen för att ändra dimringen från ljusare till
mörkare och vice versa vid nästa tryckning.
Sladdimmern har minne för senaste inställning. Minnet behålls även
om stickproppen dras ur.
Obs! När reglaget är inställt på är utgången fortfarande strömförande.Min
Skötsel och underhåll
Dra ur stickproppen innan rengöring.
Torka av produkten med enlätt fuktad, mjuk trasa. Använd ettmilt
rengöringsmedel, aldrig lösningsmedel eller starka, slipande
rengörings medel.
Avfallshantering
Denna symbol innebär att produkten inte får kastas
tillsammans med annat hushållsavfall. Detta gäller inom
hela EU. För att förebygga eventuell skada på miljö
och hälsa, orsakad av felaktig avfallshantering,ska
produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfullt sätt. När du
lämnar produkten till återvinning, använd dig av de
returhanteringssystem som finns där du befinner dig
eller kontakta inköpsstället. De kan se till att produkten
tas om hand på ettför miljön tillfredställande sätt.
Specifikationer
Kapsling IP20
Min-/maxbelastning 10–150 W (glödljus)
11–75 W CFL (max 4 lampor) (lågenergilampor)
4–25 W LED (max 4 lampor)
A
D
B
C
F
E
220–240 V AC 50−60 Hz
ART. 1004P
H03VVH2-F 2×0,75 mm
2
H03VV-F 2×0,75 mm
2
H03V2V2H2-F 2×0,75 mm
2
H03V2V2-F 2×0,75 mm
2
H03Z1Z1H2/F 2×0,75 mm
2
