RVCAD-81H
Front & Rear View Integration Interface with AV Inputs for
AUDI, PORSCHE and VOLKSWAGEN with 4G MIB/MIB1 & PCM4/4.1 Systems
PRODUCT FEATURES:
- Acvates Reverse camera input in Audi, Porsche and Volkswagen vehicles with 4G systems.
- Rear-view camera input with PDC seng.
- Front camera input with med acvaon/deacvaon seng.
- On-screen display and setup.
PARTS INCLUDED:
rev.051121
1 of 8
Pow /CANer POWER Harness
REARFRONT
ACC (Ye ow)ll
FRONT/REAR_POWER (Red)
CAN - HIGH ( ange)Or
CAN - LOW (Gr n)ee
MMI (Blue)
GND lack)(B

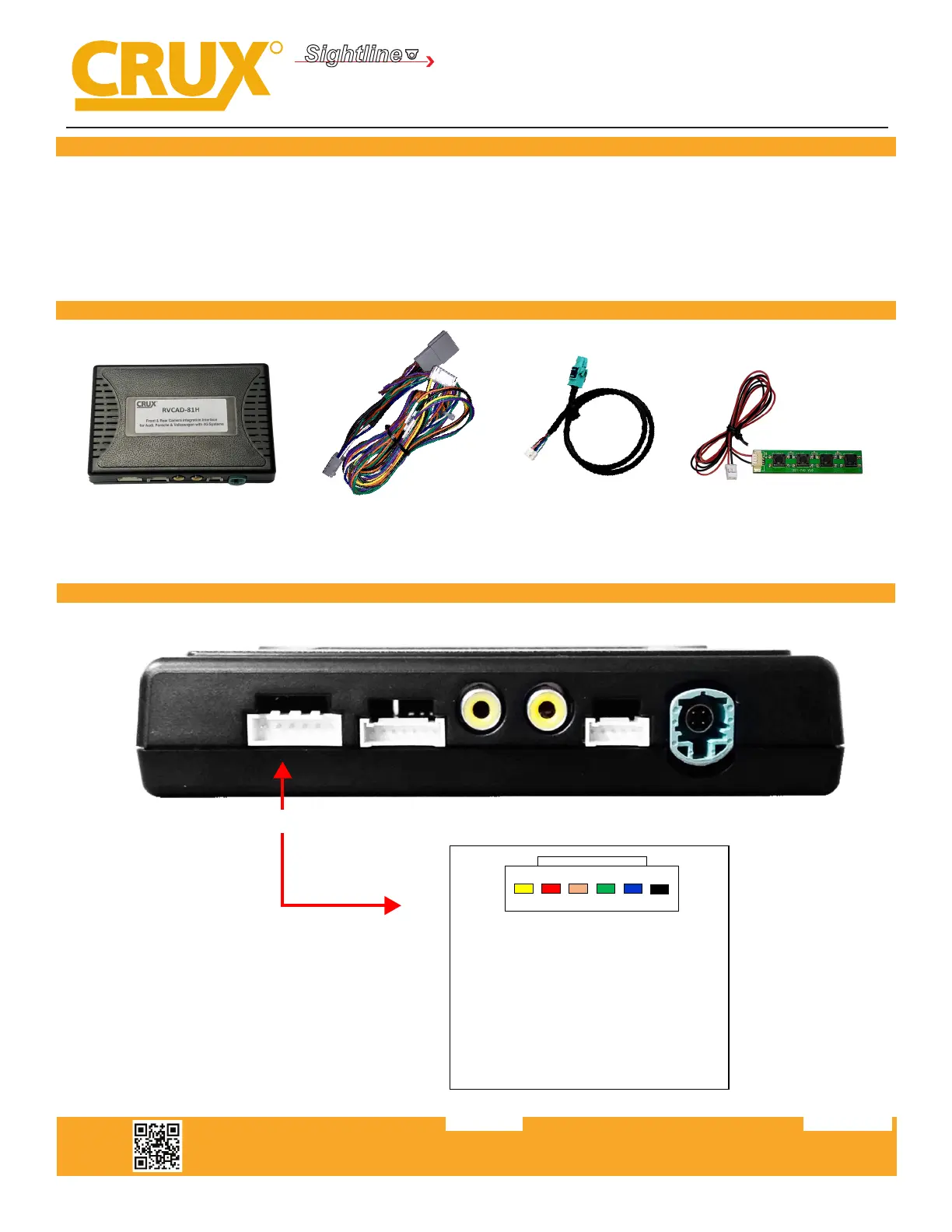

① ② ③ ④ ⑤
CONNECTOR PIN ASSIGNMENT:
RVCAD-81H Module RVCAD-81H Harness LVDS Cable Programming Keypad
Crux Interfacing Solutions • Chatsworth, CA 91311
phone: (818) 609-9299 • fax: (818) 996-8188 • www.cruxinterfacing.com
RVCAD-81H
Front & Rear View Integration Interface with AV Inputs for
AUDI, PORSCHE and VOLKSWAGEN with 4G MIB/MIB1 & PCM4/4.1 Systems
2 of 8 rev.051121
R
INTERFACING SOLUTIONS
Sightline
REAR-VIEW INTEGRATION

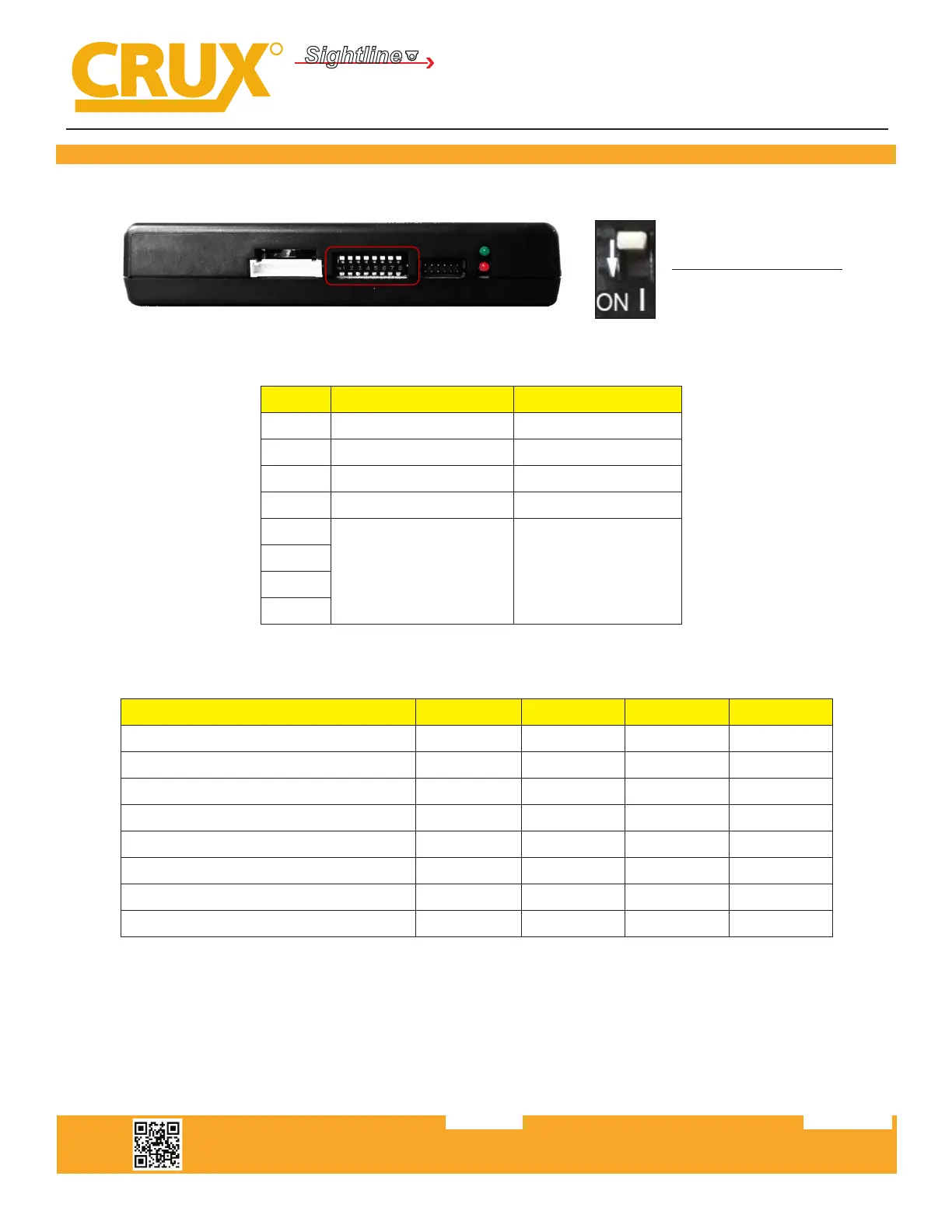

DIP SWITCH SETTINGS:
DIP# FUNCTION SETTING
1 NO FUNCTION SET TO OFF
2NO FUNCTION SET TO OFF
3NO FUNCTION SET TO OFF
4 NO FUNCTION SET TO OFF
5
VEHICLE SELECTION SEE CHART BELOW
6
7
8
NOTE on DIP Switches:
DOWN is ON
VEHICLE DIP# 5 DIP# 6 DIP#7 DIP# 8
Audi A3 with 5.8” screen OFF ON OFF OFF
Audi A3 with 7” screen OFF ON OFF ON
Audi A4/Q7 with 7” screen OFF ON ON ON
Audi A6 with 8” screen OFF ON ON OFF
Volkswagen Golf with 5.8” screen OFF OFF OFF OFF
Volkswagen Golf with 6.5” screen ON OFF ON OFF
Volkswagen Golf with 8” screen OFF OFF OFF ON
Porsche 2016 with 7” screen ON ON OFF ON
