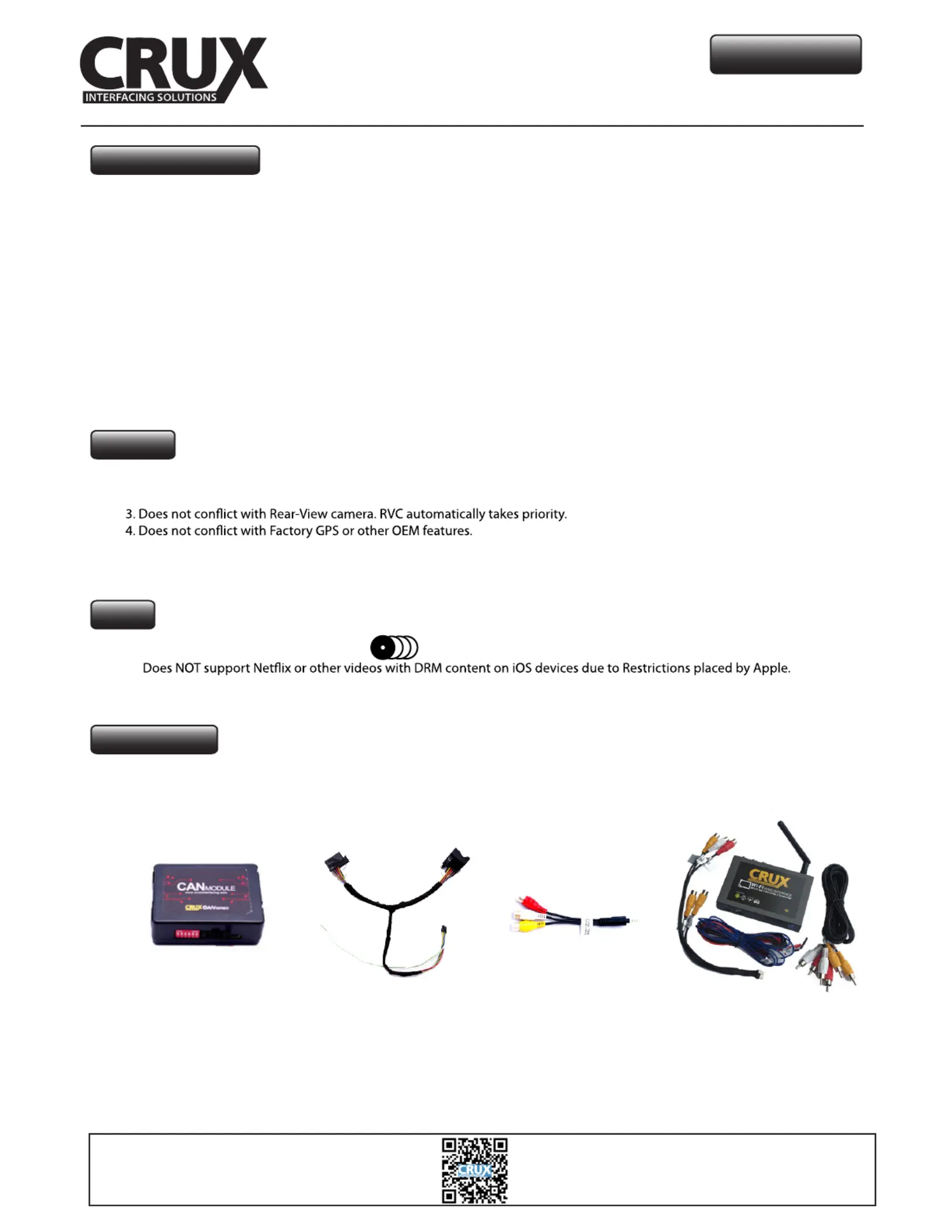

Side 1/6

MERCEDES BENZ

2013 - 13 B-class (W246)20

2012 - 13 lass (W204)20 C-c

2012 - 13 lass (C204)20 C-c

2012 - 13 E-class (W212)20

2012 - 14 E-class (C207)20

2012 - 13 CLS (C218)20

2011 - 13 GLK (W204)20

2012 - 13 ML (W166)20

2012 - 13 SLK (R172)20

2013 - 13 SL (R231)20

Crux Interfacing Solutions

www.cruxinterfacing.com

tel. #: (818) 609-9299

fax #: (818) 996-8188

Wi-Fi Connectivity and Audio/Video Interface for

Select Vehicles with APS NTG4.5 Navigation System MERCEDES BENZ

WVIMB-06

Vehicle Applications Now Streams YouTube Videos from iOS Devices!

Features

1. Works on NTG4.5 Navigation Radios.

2. Built-in VIM capability for A/V sources.

5. Online navigation via Smartphone Mirroring.

6. WiFi module includes 2 video outputs for multiple screen applications.

Parts Included

Notes

3. Crux part# VCIP5 cable may be utilized for accessing these Apps (Sold Separately).

WVIMB-06 Module MB-06 Harness AV Adapter WVI-X WiFi Module

1. Radio MUST have Multi Changer icon.

1 / 6 rev.082816

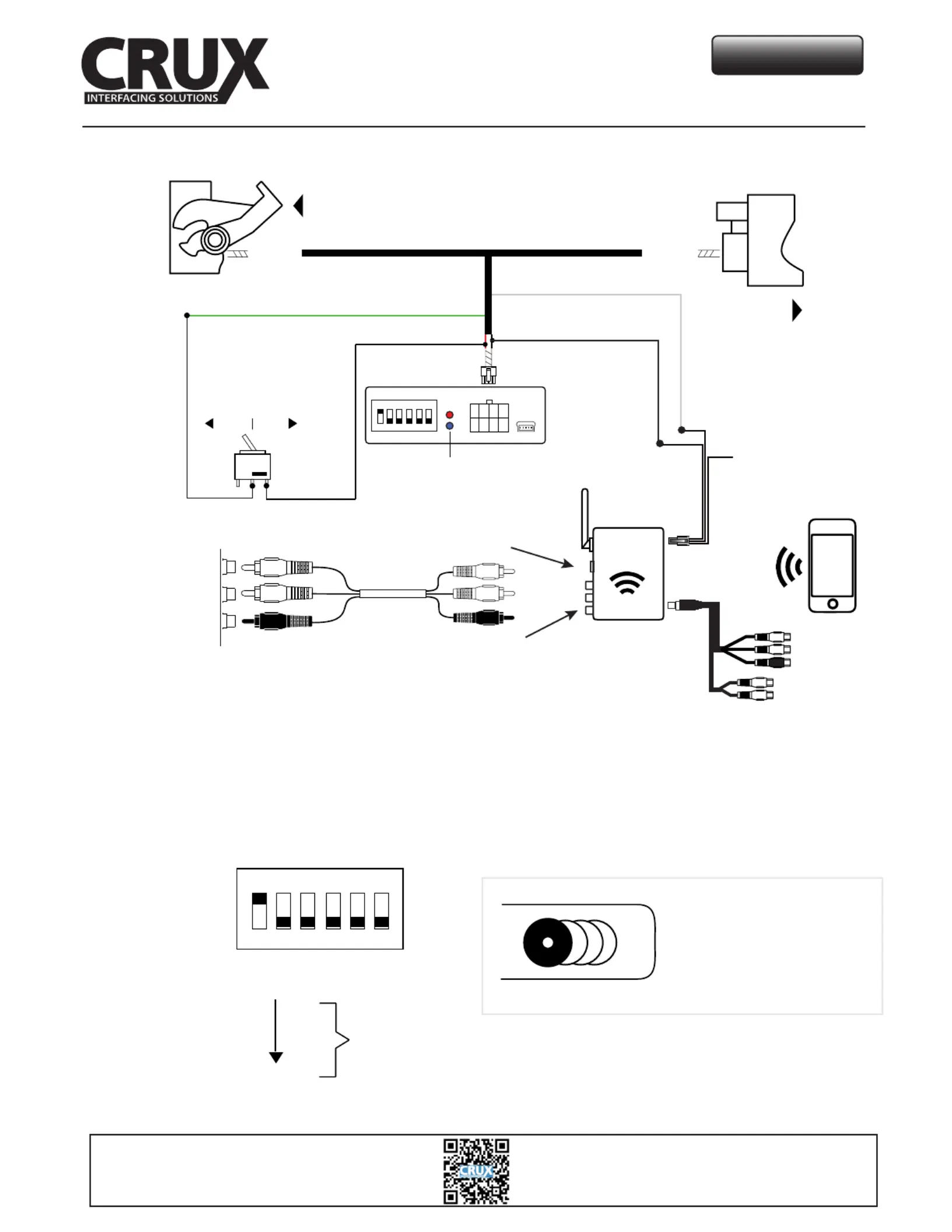

8-PIN

(male plug)

4 5 6

1 2 3

16-PIN

(male plug)

16-PIN

(female plug)

OPTIONAL /

TOGGLE SWITCH

ENABLEDISABLE

STATUS LEDs

WHITE / +12V OUTPUT

TO FACTORY

HARNESS

GREEN / VIDEO UNLOCK

Tap RED wire

Tap BLACK wire

TO FACTORY

RADIO

Crux Interfacing Solutions

www.cruxinterfacing.com

tel. #: (818) 609-9299

fax #: (818) 996-8188

Wi-Fi Connectivity and Audio/Video Interface for

Select Vehicles with APS NTG4.5 Navigation System MERCEDES BENZ

WVIMB-06

FACTORY

A/V INPUT

TO FACTORY

A/V INPUT

Wi-Fi

INTERFACE

HDMI OUTPUT

RED = +12V ACC

BLACK = GROUND

BLUE = A/V TRIGGER*

A/V INPUT

VIDEO

OUTPUTS

*Connect BLUE wire to +12V

to toggle A/V INPUT

A/V OUTPUT

A/V CABLE

4 5 6

1 2 3

DIP 1 = ON

DIP 6

OFF

ACTIVATE

VIDEO

IN-MOTION

DIP SWITCHES OVERVIEW

RADIO MUST HAVE MULTI HANG ICON-DISC C ER

MULTI-DISC

CHANGER ICON

2 / 6 rev.082816
