HI_AX112-5_02

AX-112-5

MANUAL DEL USUARIO / USER’S MANUAL

DAS Audio Group, S.L.

www.dasaudio.com

C/ Islas Baleares, 24 - 46988 - Fuente del Jarro. Valencia - SPAIN - Tel. 96 134 05 25 - Tel. Intl. +34 96 134 08 60 - Fax +34 96 134 06 07

Precauciones de Seguridad

Los AX-112-5 han sido diseñados

para ser utilizados en vertical, cualquier

otra posición puede provocar

problemas de seguridad en el

conjunto.

Los tacos suministrados son para

uso en paredes de ladrillo, para

cualquier otro material deberá

proveerse de los tacos adecuados.

DAS Audio Group no se respon-

sabilizará de usos no recomendados

de este soporte, ya sea la no

utilización de los tacos o tornillos

suministrados, o la sujeción de la caja

a superficies que no tengan suficiente

resistencia a la tracción, como son

escayola y yeso, por ejemplo.

Contacte con un instalador

autorizado si tiene cualquier duda.

Instrucciones de montaje

1.- Marcar en la pared los seis orificios

a realizar en la pared, ayudándose de

la plantilla situada en el reverso de esta

hoja.

2.- Realizar los orificios y colocar los

tacos.

3.- Colocar en posición el soporte y

atornillar 5 de los 6 tornillos de cabeza

hexagonal.

4.- Asegurar un extremo del cable al

soporte utilizando el sexto de los

tornillos de cabeza hexagonal.

5.- Atornillar la pieza (F) a la caja

utilizando 4 tornillos cilindricos con

hexágono interior y 4 arandelas

Grower.

6.- Colgar la caja del soporte utilizando

la pieza (F) a modo de bayoneta.

7.- Direccionar la caja en la posición

adecuada y proceder a asegurarla con

los dos espárragos (D) y el apriete del

tornillo (E).

8.- Asegurar el extremo libre de el

cable al orificio de la pieza (F)

impidiendo la extracción accidental de

la caja.

Contenido

4x Tornillo M8x16 DIN 912

4x Arandela M8 (grower) DIN 127B

1x Tornillo M5x6 DIN 7985

1x Arandela M5 DIN 6798J

6x Tornillo ø6x40 DIN 571

6x Taco Nylon nº8

1x Llave Allen nº4

1x Llave Allen nº6

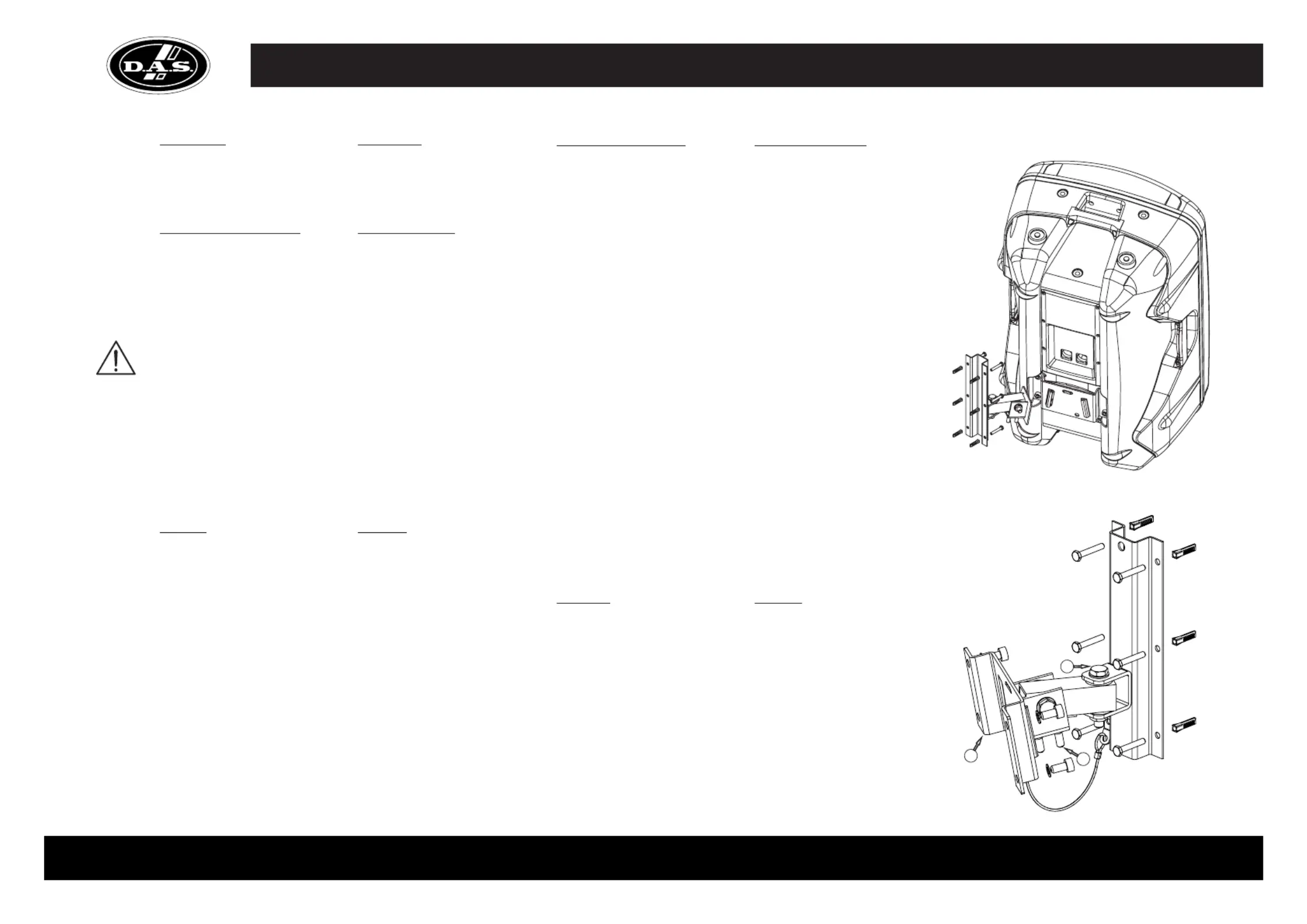

Mounting instructions

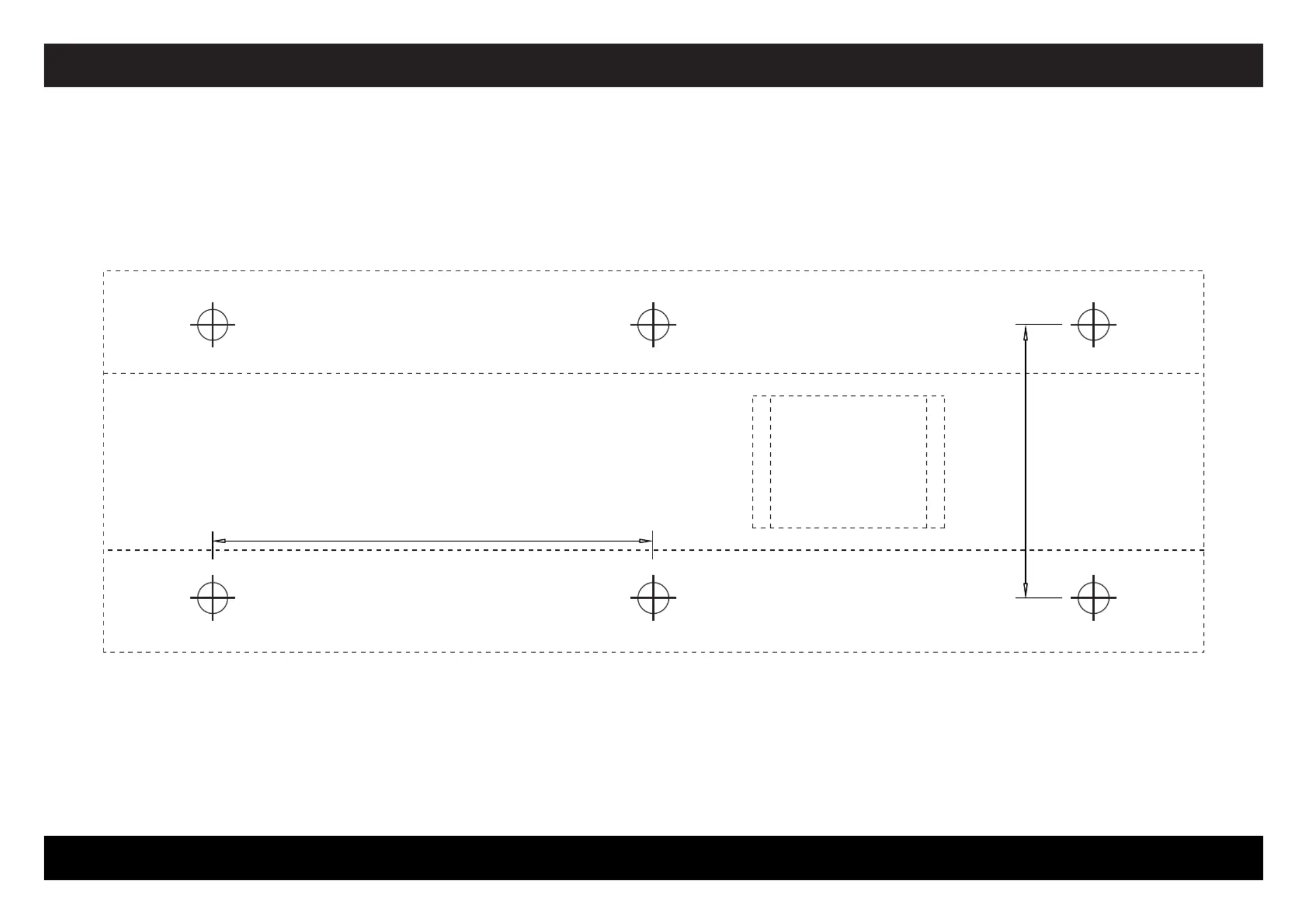

1.- Mark the 6 holes on the wall using

the template provided on right-hand

side of this page.

2.- Drill the six holes and insert the wall

plugs.

3.- Set the bracket into position and

tighten 5 of the 6 hexagonal-headed

screws.

4.- Affix an end of the cable to the

bracket using the sixth hexagonal-

headed screw.

5.- Screw (F) to the enclosure using 4

hexagon socket head cap screws and

4 Grower (lock) washers.

6.- Lift the enclosure and slide it down

so that (F) fits into the bracket.

7.- Aim the enclosure as needed and

proceed to secure it by tightening

screws (D) with the suitable Allen (hex)

wrench and tighten screw (E).

8.- Affix the free end of the cable to the

hole in (F).

Contents

4x M8x16 DIN 912 screw

4x M8 (grower) DIN 127B washer

1x Tornillo M5x6 DIN 7985 screw

1x Arandela M5 DIN 6798J washer

6x Tornillos ø6x40 DIN 571 screw

6x n.8 Nylon wall plug

1x n.4 Allen wrench

1x n.6 Allen wrench

Safety Precautions

The bracket has been AX-112-5

designed to be wall mounted in the

vertical position only. Any other

position is a safety hazard.

Wall plugs provided are to be

used in brick walls only. For other wall

materials, source the suitable wall plug

before use.

is n ot D AS A udi o Grou p

responsible for use other than the

recommended. Use only the screws

and wall plugs supplied on surfaces

that will provide sufficient support. Do

not use on surfaces such as plaster,

and gypsum.

Contact a licensed rigger if there

is any doubt.

Garantía

Todos nuestros productos están

garantizados por un periodo de 24

meses desde la fecha de compra.

Las garantías sólo serán válidas si

son por un defecto de fabricación y

en ningún caso por un uso

incorrecto del producto. La

reparación en garantía cubre la

re p o s i c i ó n de la s pa r t e s

defectuosas. Otros cargos como

portes y seguros, son a cargo del

comprador en todos los casos. Para

solicitar reparación en garantía es

imprescindible que el producto no

haya sido previamente manipulado e

incluir una fotocopia de la factura de

compra.

Warranty

All our products are warrantied

against any manufacturing defect for

a period of 2 years from date of

purchase. The warranty excludes

damage from incorrect or misuse of

the product. All warranty repairs

must be exclusively undertaken by

the factory or any of its authorized

service centers. To claim a warranty

repair, do not open or intend to

repair the product. Return the

damaged unit, at shippers risk and

freight prepaid, to the nearest

service center with a copy of the

purchase invoice.

Introducción

El es un soporte de AX-112-5

pared diseñado para varios modelos

(WLL=25kgf).

Introduction

The is a wall mounting AX-112-5

bracket designed for various models

(WLL=25kgf).
