210308 Rev. B

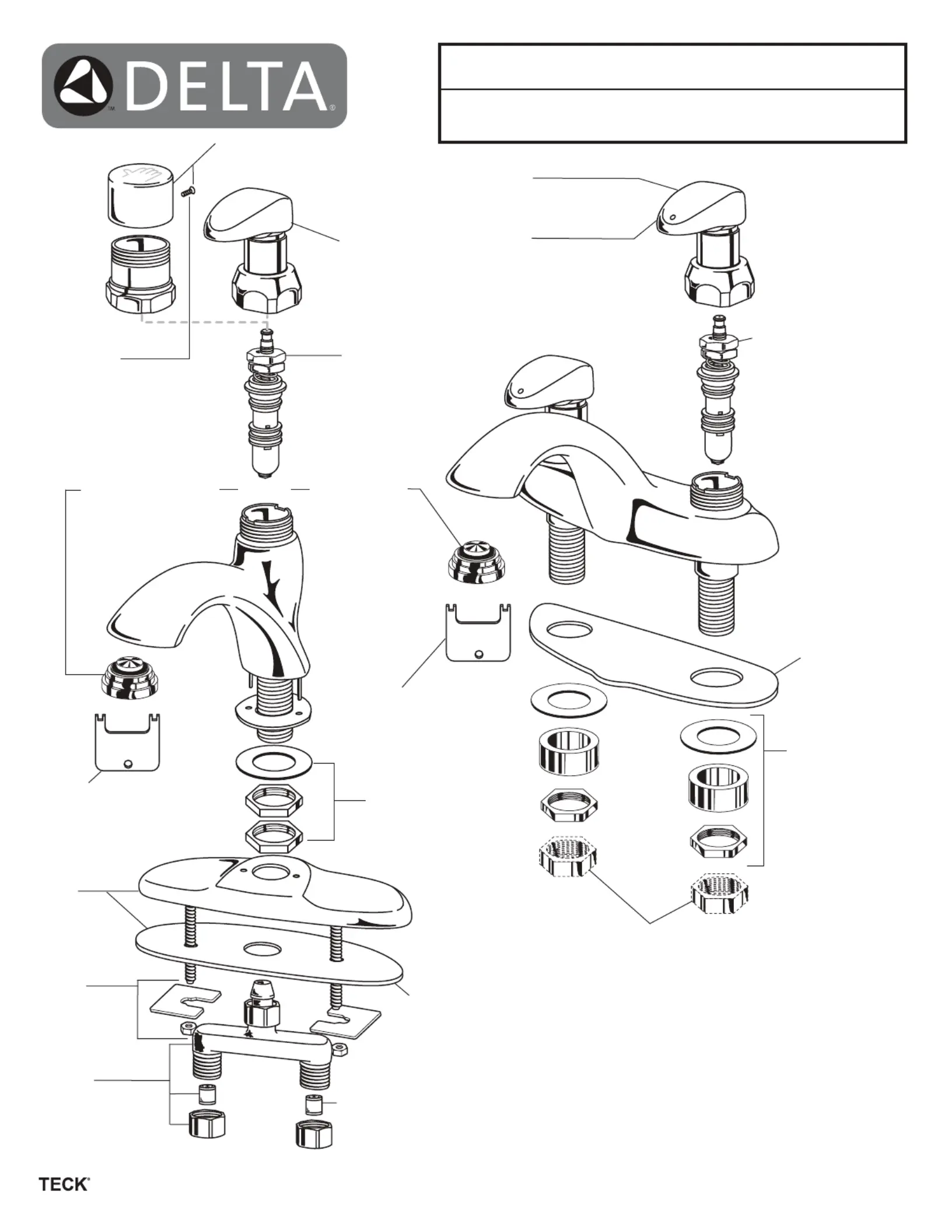

86T__ __ __ __, 87T__ __ __
060841A
• CP push button with set screw
• Bouton-poussoir CP avec vis de réglage
• CP botón de presión con tornillo de fijación
060654A
• ADA Metering
Handle (plain)
ADA (sans couleur)
• Manija Medidora
ADA (neutro)
060028A
• Set screw and allen key kit
• Vis de réglage et trousse de
clefs Allen
• Juego de llave de tornillo de
presión y llave de Allen
RP72773
• Metering Cartridge
• Cartouche de dosage
• Cartucho medidores
RP31704
0.5 GPM (1.9 L/min)
• Vandal Resistant
Spray Outlet with
Wrench
• Sortie pulvériser à
l’épreuve du vandale
avec clé
• La salida del rociador
resistante al maltrado
con llave
Write purchase model number here for future reference
Pour référence future, inscrivez ci-dessus le nº de modèle du produit acheté
Escriba el número del modelo comprado aqui para referencia futura
060655A
• ADA Metering Handle (Red)
• Manette de dosage ADA (rouge)
• Manija Medidora ADA (Rojo)
060656A
• ADA Metering Handle (Blue)
• Manette de dosage ADA (bleu)
• Manija Medidora ADA (Azul)
RP72773
• Metering Cartridge
• Cartouche de dosage
• Cartucho medidores
060657A
• Gasket (3/pkg)
• Plaque (3/pqt)
• Empacadura (3/pqt)
060661A
• Holddown package
• Ensemble de fixation
• Juego de sujetadores
061258A
• Herraje para la
instalación
060658A
• Gasket (3/pkg)
• Joint (3/pqt)
• Empacadura (3/pqt)
87T151
• Coverplate
and gasket
• Couvercle et
plaque
• Cubierta y
empacadura
RP6092
• Holddown
package
• Ensemble de
fixation
• Juego de
sujetadores
063130A
• Mixing tee
and checks
• Té mitigeur et
régulateurs
• Tee mezcladora
y sostenedores
060660A
• Checks (6/pkg)
• t s (6/pqt)Régula eur
• Sostenedores (6/pqt)
PLEASE LEAVE this M&I Sheet with the owner, maintenance
plumber, etc. as items relating to ongoing maintenance
suggestions and procedures are included.
PRIÈRE DE REMETTRE cette fiche au propriétaire, préposé à
l’entretien, etc., car elle contient des articles relatifs aux
suggestions et procédures d’entretien courant.
POR FAVOR deje esta hoja con el propietario, plomero de
mantenimiento, etc., tiene incluída información relativa a
sugerencias y procedimientos para el mantenimiento.
060765A
• Wrench for VR outlets
• Clé pour aérateur à l’épreuve
du vandale
• Llave du tuercas para el
aireador resistente al maltrado
060765A
• Wrench for VR outlets
• Clé pour aérateur à l’épreuve
du vandale
• Llave du tuercas para el
aireador resistente al maltrado
w w . s p e c s e l e c t . c ow m
210308 210308 210308 210308
210308 210308 210308 210308
061104A
0.35 GPM (1.3 L/min)
• Vandal Resistant Flow
Control Non-Aerating
Spray Outlet with Wrench
• Sortie non-aérateur à débit
controler l’épreuve du
vandale avec une clé
• La salida del rociador
resistante no-aireación
al maltrado con llave
OR/OU/O
• If coupling nut required, order (2/pkg) (nut not included with product)063223A
• Si un écrou d’accouplement est requis, commander (2/pqt) (écrou063223A
non compris avec le produit)
• Si hay necesidad de una tuerca unión, pida (2/pqt) (tuerca no incluida063223A
con el producto)
Page 2
210308 Rev. B

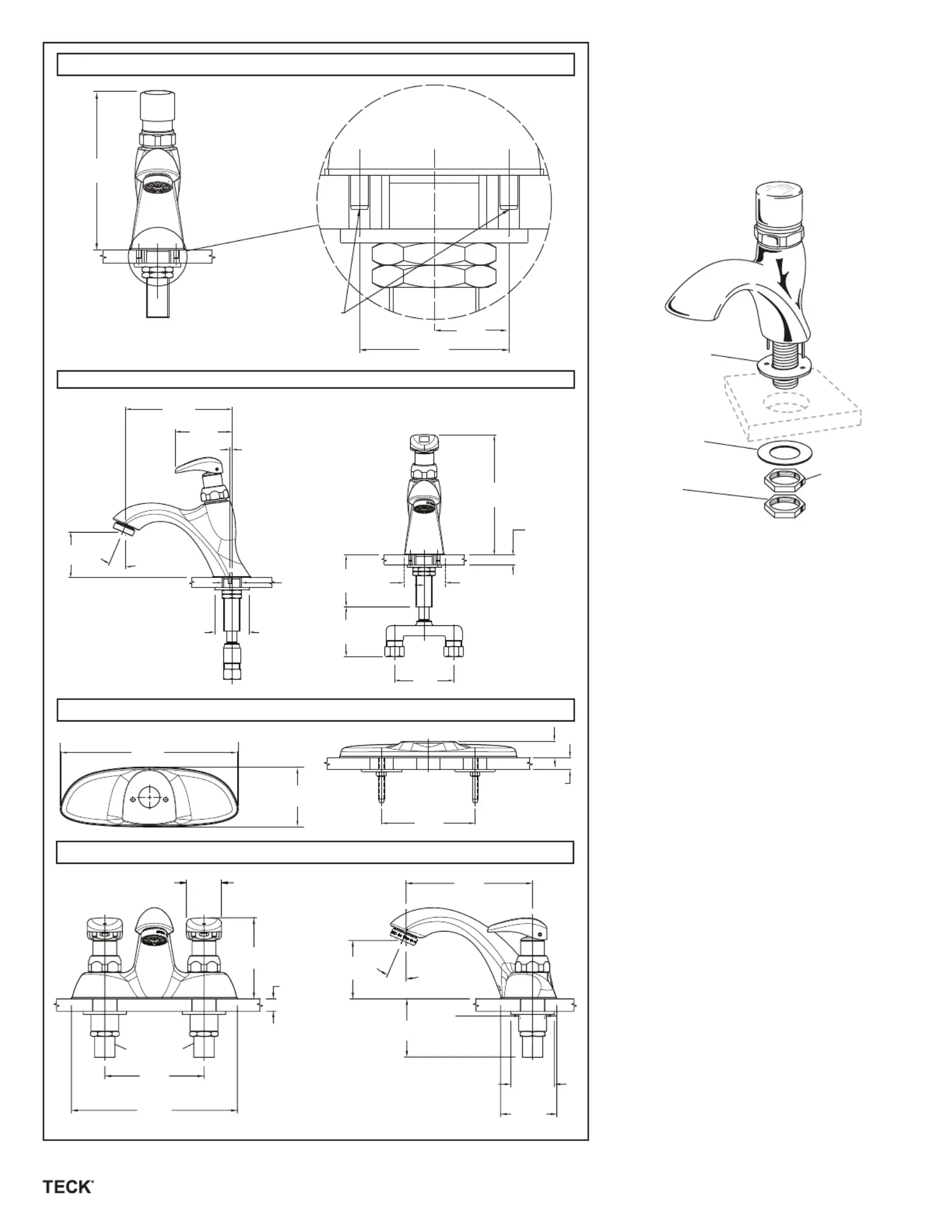

87T104 - 87T111 – LOCKING PINS / TIGES DE BLOCAGE / PERNOS DE FIJACIÓN
87T111
SINGLE HOLE INSTALLATION
To insure a rigid body connection.
INSTALLATION À TROU UNIQUE
Pour un raccord solide.
INSTALACIÓN DE UN SOLO HOYO
Para asegurar una conexión de cuerpo rígido.
Metal washer
Rondelle métallique
Arandela metálica
Locknut
Contre-écrou
Tuerca de fijación
Rubber washer
Rondelle de
caoutchouc
Arandela degoma
86T1153
87T151
152mm
(5.98”)
DRILL 5mm OR 3/16” DIA. HOLE
FOR THE TWO LOCKING PINS.
PERCER UN TROU DE 5mm OU
3/16 PO DE DIAMÈTRE POUR LES
DEUX TIGES DE BLOCAGE.
PERFORE UN AGUJERO DE 5mm
O DE 3/16” DE DIÁMETRO PARA
LOS DOS PERNOS DE FIJACIÓN.
18mm
(0.70”)
36mm
(1.40”)
137mm
(5.40”)
73mm
(2.87”)
2mm
(0.09”)
59mm
(2.33”)
23°
25mm
(1.0”) DIA.
155mm
(6.1”)
3mm
(0.12”) MIN.
63mm
(2.5”) MAX.
92mm
(3.63”)
49mm
(1.91”)
44mm
(1.75”)
64mm
(2.53”)
76mm
(3.0”)
192mm
(7.55”)
65mm
(2.56”)
102mm
(4.0”)
17mm (0.69”)
3mm (0.12”)
MIN
38 mm (1.5”)
MAX.
36mm
(1.4”)
83mm
(3.27”)
130mm
(5.1”)
102mm
(4.0”)
170mm
(6.7”)
3mm
(0.12”) MIN.
60mm
(2.38”) MAX.
60mm
(2.36”)
23°
75mm
(2.97”)
25mm
(1.0”)
44mm
(1.75”)
58mm
(2.27”)
INLET FOR 3/8” OR 1/2” FLEXIBLE RISER OR 1/2“-14 NPSM
COUPLING NUT (NOT INCLUDED)
ROBINET POUR APPUI FLEXIBLE 3/8 PO OU 1/2 PO OU
ÉCROU-RACCORD 1/2 PO 14 NPSM (PAS COMPRIS)
ENTRADA PARA TUBERIA FLEXIBLE DE 3/8”, 1/2” Ó PARA
TUERCA ACOPLADORA 1/2-14 NPSM (NO INCLUÍDA)
1. Place rubber washer against the bottom of
spout body.
2. Insert shank through hole in sink.
3. Install metal washer against bottom of sink.
4. Tighten brass hex locknut very securely
t against the me al washer (60 in-lb minimum) s .
5. Tighten second brass hex locknut to lock
first nut in place.
1. Placer la rondelle de caoutchouc autour de
la base du robinet.
2. Insérer le robinet dans le trou perforé du
lavabo.
3. Installer la rondelle métallique sur la base
du robinet sous le lavabo.
4. Resserrer très fermement le contre-écrou
hexagonal en laiton sur la rondelle
métallique (minimum 60 lbs*in).
5. Fixer le premier contre-écrou en place
en resserrant sur celui-ci le second
contre-écrou.
1. Coloque la arandela de goma contra la
base del cuerpo del chorro.
2. Inserte la caña a través del agujero en el
fregadero/lavadero.
3. Instale la arandela metálica contra la base
del fregadero/lavadero.
4. Apriete muy bien la tuerca hexagonal de
cobre contra la arandela metálica (60 in.-
libras mínimo).
5. Apriete la segunda tuerca hexagonal de
cobre para fijar la primera tuerca colocada.
w w . s p e c s e l e c t . c ow m
Locknut
Contre-écrou
Tuerca de fijación
1/2”-14 NPSM
