Side 1/1

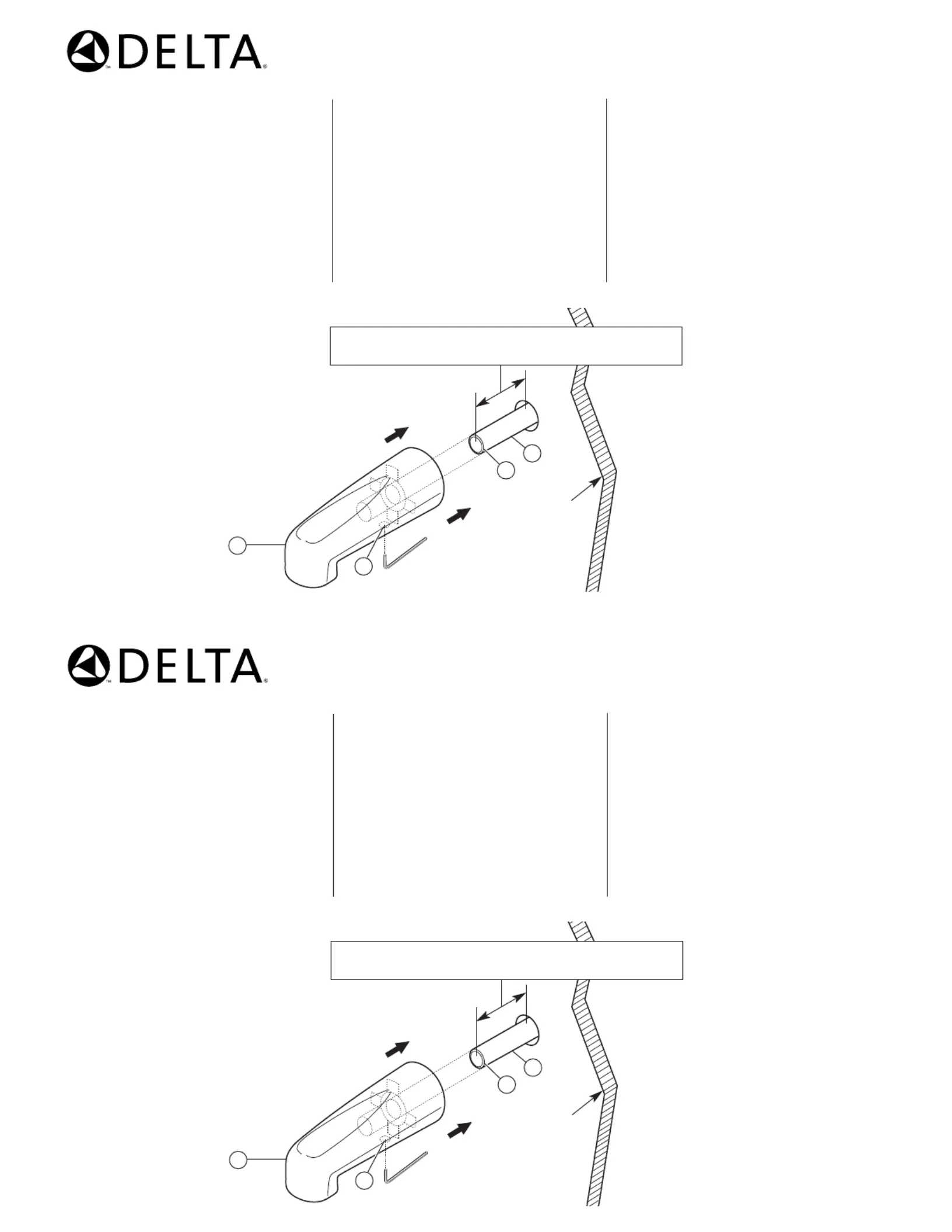

The copper tube (1) must be 1/2" nominal copper with

a minimum length of 2 3/4" (70 mm) to a maximum

length of 4 1/4" (108 mm) from finished face of tub or

wall. Important: If it is necessary to cut the copper

tube, the end (2) must be chamfered free of burrs

to prevent cutting or nicking o-ring inside the

spout. Slide spout (3) over copper tube flush with the

finished tub or wall surface. Tighten set screw (4), but

do not overtighten.

Inquiries:

55 E. 111th Street • P.O. Box 40980

Indianapolis, Indiana USA 46280 • (317) 848-1812

10/6/03 Rev.-

41261 41261 41261 41261 41261 41261 41261

2-3/4" (70 mm) Minimum to 4-1/4" (108 mm) Maximum

mínimo de largo de 2 3/4" hasta un máximo de 4 1/4" (70 mm) (108 mm)

distance d’au moins 2 3/4 po (70 mm) et d’au plus 4 1/4 po (108 mm)

Finished surface

El tubo de cobre (1) debe de ser de 1/2" de cobre

nominal con un mínimo de largo de 2 3/4" (70 mm)

hasta un máximo de 4 1/4" desde el lado(108 mm)

terminado de la bañera o pared. Importante: Si es

necesario cortar el tubo de cobre, la punta (2)

debe ser achaflanada, libre de rebabas o restos

irregulares del corte para prevenir el corte o

cisura del anillo-O dentro del surtidor. Deslice el

surtidor (3) sobre el tubo de cobre al ras con la

bañera terminada o la superficie de la pared. Apriete

el tornillo de presión (4), pero no apriete demasiado.

Informes:

55 E. 111th Street • P.O. Box 40980

Indianapolis, Indiana USA 46280 • (317) 848-1812

Le tuyau en cuivre (1) doit avoir un diamètre nominal

de 1/2 po et il doit courir sur une distance d’au moins

2 3/4 po (70 mm) et d’au plus 4 1/4 po (108 mm) à

partir de la surface finie de la baignoire ou de la paroi.

Important: si vous devez couper le tuyau de

cuivre, assurez-vous que l’extrémité (2) est

exempte d’ébarbures qui pourraient taillader

ou marquer le joint torique à l’intérieur du bec.

Faites glisser le bec (3) sur le tuyau de cuivre de

sorte qu’il s’appuie sur la surface finie de la baignoire

ou de la paroi. Serrez la vis de calage (4). Évitez de la

serrer excessivement.

Renseignements:

55 E. 111th Street • P.O. Box 40980

Indianapolis, Indiana USA 46280 • (317) 848-1812

RP36497

RP36498

TUB SPOUT INSTALLATION

INSTALACIÓN DE LA SALIDA DE LA BAÑERA

INSTALLER LE BEC DE BAIGNOIRE

The copper tube (1) must be 1/2" nominal copper with

a minimum length of 2 3/4" (70 mm) to a maximum

length of 4 1/4" (108 mm) from finished face of tub or

wall. Important: If it is necessary to cut the copper

tube, the end (2) must be chamfered free of burrs

to prevent cutting or nicking o-ring inside the

spout. Slide spout (3) over copper tube flush with the

finished tub or wall surface. Tighten set screw (4), but

do not overtighten.

Inquiries:

55 E. 111th Street • P.O. Box 40980

Indianapolis, Indiana USA 46280 • (317) 848-1812

10/6/03 Rev.-

41261 41261 41261 41261 41261 41261 41261

2-3/4" (70 mm) Minimum to 4-1/4" (108 mm) Maximum

mínimo de largo de 2 3/4" hasta un máximo de 4 1/4" (70 mm) (108 mm)

distance d’au moins 2 3/4 po (70 mm) et d’au plus 4 1/4 po (108 mm)

Finished surface

El tubo de cobre (1) debe de ser de 1/2" de cobre

nominal con un mínimo de largo de 2 3/4" (70 mm)

hasta un máximo de 4 1/4" desde el lado(108 mm)

terminado de la bañera o pared. Importante: Si es

necesario cortar el tubo de cobre, la punta (2)

debe ser achaflanada, libre de rebabas o restos

irregulares del corte para prevenir el corte o

cisura del anillo-O dentro del surtidor. Deslice el

surtidor (3) sobre el tubo de cobre al ras con la

bañera terminada o la superficie de la pared. Apriete

el tornillo de presión (4), pero no apriete demasiado.

Informes:

55 E. 111th Street • P.O. Box 40980

Indianapolis, Indiana USA 46280 • (317) 848-1812

Le tuyau en cuivre (1) doit avoir un diamètre nominal

de 1/2 po et il doit courir sur une distance d’au moins

2 3/4 po (70 mm) et d’au plus 4 1/4 po (108 mm) à

partir de la surface finie de la baignoire ou de la paroi.

Important: si vous devez couper le tuyau de

cuivre, assurez-vous que l’extrémité (2) est

exempte d’ébarbures qui pourraient taillader

ou marquer le joint torique à l’intérieur du bec.

Faites glisser le bec (3) sur le tuyau de cuivre de

sorte qu’il s’appuie sur la surface finie de la baignoire

ou de la paroi. Serrez la vis de calage (4). Évitez de la

serrer excessivement.

Renseignements:

55 E. 111th Street • P.O. Box 40980

Indianapolis, Indiana USA 46280 • (317) 848-1812

RP36497

RP36498

TUB SPOUT INSTALLATION

INSTALACIÓN DE LA SALIDA DE LA BAÑERA

INSTALLER LE BEC DE BAIGNOIRE
