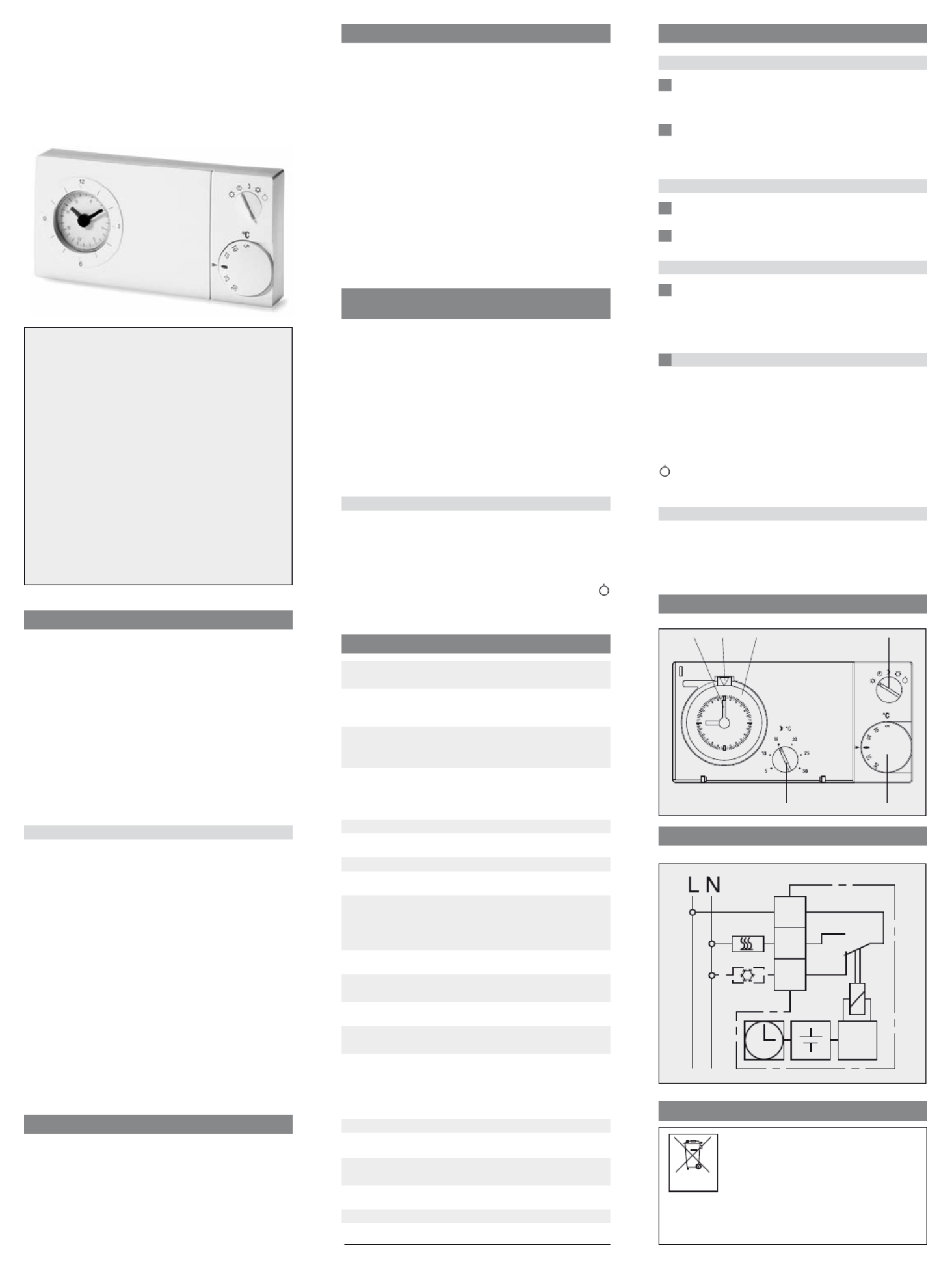

Side 1/4

3. Montage

Der Regler soll an einer Stelle im Raum montiert

werden, die:

●für die Bedienung leicht zugänglich ist

●frei von Vorhängen, Schränken, Regalen etc. ist

●freie Luftzirkulation ermöglicht

●frei von direkter Sonneneinstrahlung ist

●frei von Zugluft ist (öffnen von Fenstern und Türen)

●nicht direkt von der Wärmequelle beeinflußt wird

●nicht an einer Außenwand liegt

●ca. 1,5 m über dem Fußboden liegt.

Montage direkt auf UP-Dose, oder mit Adapterrah-

men ARA 2 E.

4. Elektrischer Anschluß

Achtung: Stromkreis spannungsfrei schalten

Anschluß in folgenden Schritten:

●Abziehen des Temperatur-Einstellknopfes (1)

●Mit einem Schraubendreher den Befestigungs -

haken nach außen drücken

●Abnehmen des Gehäuseoberteils

●Aushebeln des Batteriefaches mit einem Schrau-

bendreher, entfernen des Batterieschutzstreifens.

●Anschluß gemäß Schaltbild (s. Gehäuseoberteil)

durchführen

Hinweis:

●Stromlos geschlossene Ventile an Klemme 2 an -

schließen

●Stromlos offene Ventile an Klemme 3 an -

schließen.

●bei Untertemperatur schließt Kontakt 9–2

●Ist der Betriebsartenschalter in Stellung Aus ,

werden „stromlos offene“ und „stromlos ge-

schlossene” Ventile folgerichtig geschlossen.

5. Technische Daten

Bestellbezeichnung easy 2t für Tagesuhr

easy 2w für Wochenuhr

EDV-Nr. easy 2t 515 2701…

easy 2w 515 2702…

Versorgungsspannung Batterie1,5 V Typ LR 14 Alkaline

Lebensdauer ca. 2 Jahre

Temperatur-Einstellbereich:

Raumtemperatur 5…30°C

Nachttemperatur 5…30°C

Frostschutz ca. 5°C (fest)

Regelverfahren 2-Punkt

statische Hysterese ca. 0,2 K

Ausgang Relais Wechsler

Schaltstrom 10 mA…10 A cos = 1ϕ

max. 4 A cos ϕ= 0,6

max. 10 thermische Stell-

antriebe

Schaltspannung 12…250 V AC

Schalter Tag / Automatik / Nacht /

Frostschutz / Aus

Temperaturfühler intern

Bereichseinengung im Einstellknopf

Uhr:

Ganggenauigkeit < 10 min/Jahr

Schaltzeiteinstellung alle 15 min bei Tagesuhr

alle 1 h bei Wochenuhr

Schutzart Gehäuse IP 30

Schutzklasse II (siehe Achtung!)

Betriebstemperatur –10…40°C, ohne Betauung

Lagertemperatur –25…70°C

Maße 160 x 80 x 36 mm

Gewicht (mit Batterie) ca. 270 g

468 931 032 740-2

Montage- und

Bedienungsanleitung

2-draht Uhren-

thermostat easy 2

Achtung!

Das Gerät darf nur durch einen Elektro-Fach-

mann geöffnet und gemäß dem Schaltbild im

Gehäusedeckel bzw. dieser Anleitung installiert

werden. Dabei sind die bestehenden Sicher-

heitsvorschriften zu beachten.

Um Schutzklasse II zu erreichen, müssen ent-

sprechende Installationsmaßnahmen ergriffen

werden.

Dieses unabhängig montierbare Gerät dient

der Regelung der Temperatur ausschließlich in

trockenen und geschlossenen Räumen, mit

üblicher Umgebung. Das Gerät ist gemäß VDE

0875 T.14 bzw. EN 55014 funkentstört und ar-

beitet nach der Wirkungsweise 1C (EN 60730).

1. Anwendungsgebiete

Der elektronische Uhrenthermostat easy 2 kann

verwendet werden zur Raumtemperaturregelung in

Verbindung mit:

●Heizanlagen wie: Warmwasser-, Konvektor- oder

Fußbodenheizung

●Elektrischer Konvektor-, Decken- und Speicher-

heizung

●Nachtstromspeicherheizung

●Kühlgeräten

●Umwälzpumpen

●Brenner

●Wärmepumpen usw.

Merkmale

●einfachste Bedienung

●Tag- und Nachttemperatur frei wählbar

●5 Betriebsarten über Drehschalter für:

➩dauerhaft Tag-Temperatur

➩dauerhaft Nacht-Temperatur

➩Uhr-Betrieb

➩Frostschutz

➩Aus

●wahlweise mit Tages- oder Wochenuhr

●Aufklappbarer Deckel

●Schaltverhalten 2-Punkt

●Ausgang Relais Wechsler

●neues EBERLE Design 2000

2. Funktionsbeschreibung

Der Uhrenthermostat regelt die Raumtemperatur.

Im Automatikbetrieb wird durch die eingebaute

Schaltuhr, zwischen Komfort- und Absenktemper-

tur, umgeschaltet.

Unterschreitet die Raumtemperatur den eingestell-

ten Wert, wird geheizt.

6. Bedienung

Einstellung der Temperaturen

Komforttemperatur (Tagtemperatur)

Wird durch den außen sichtbaren Einstellknopf

(1) festgelegt.

Absenktemperatur (Nachttemperatur)

Wird durch den Einstellknopf (2) unter dem

Deckel festgelegt.

Einstellen der Uhrzeit

Durch Auflegen eines Fingers auf die Zeiger-

scheibe (3) und Drehen in beliebiger Richtung,

kann die Uhrzeit eingestellt werden.

Der Pfeil (4) zeigt auf die Uhrzeit.

Einstellen der Schaltzeiten

Mit einem spitzen Gegenstand die Schalt -

reiter (5) in die gewünschte Position bringen.

Außen = Komforttemperatur

Innen = Absenktemperatur

Betriebsartenschalter (6)

ÉKomforttemperatur, dauerhaft

2Automatikbetrieb, zeitgesteuerte Umschaltung

zwischen Komfort- und Absenktemperatur

Absenktemperatur, dauerhaft

PFrostschutz, dauerhaft (5 °C)

Aus, es findet keine Regelung statt. Der Regler

selbst wird dabei nicht von der Betriebs -

spannung getrennt.

Batteriewechsel

Wenn die Uhr merklich zurückbleibt, sollte die Batte -

rie innerhalb von 1 Woche gewechselt werden.

Beim Auswechseln der Batterie auf die richtige

Polung achten.

Schaltbild

34 5 6

Batterien

Batterien dürfen nicht über den Haus-

müll entsorgt werden. Sie müssen vor-

schriftsmäßig entsorgt werden um die

Umwelt zu schützen. Batterien kön-

nen dort entsorgt werden wo sie ge-

kauft wurden oder bei entsprechenden Recycling

Einrichtungen.

3. Installation

The controller should be installed at a place in the

room which:

●is freely accessible for ease of operation

●is free from curtains, cupboards, shelves etc.

●permits free air circulation

●is not directly exposed to solar radiation

●is free from draughts (opening of windows and

doors)

●is not directly exposed to heat source

●is not located on an external wall

●is 1,5 m above the floor.

Install direct on a conduit box, or with adapter frame

ARA 2E.

4. Electrical connection

Caution: disconnect electric circuit from supply

In making the electrical connection, proceed in the

following sequence:

●Remove the temperature adjustment knob (1)

●Push the mounting hook outwards, using a screw

driver

●Remove housing top

●Push out battery compartment, using a screw dri-

ver, remove battery protection strip

●Carry out electrical connection in accordance

with circuit diagram (see housing top)

Note:

●Connect n/c valves to terminal 2

●Connect n/o valves to terminal 3

●When temperature is below set value, contact

9-2 is closed.

●When mode selector switch is in Off position

n/o and n/c valves are closed.

5. Technical data

Order no. easy 2t daily timer

easy 2w weekly timer

EDP no. easy 2t 515 2701…

easy 2w 515 2702…

Supply voltage Battery 1,5 V type LR 14

Alkaline

Battery life time approx. 2 years

Temperature setting range:

Room temperature 5…30°C

Set back temp. 5…30°C

Frost protection approx. 5°C (fixed)

Mode of control on-off

Static hysteresis approx. 0,2K

Output Relay, 1 x c/o contact

Switching current 10 mA…10 A cos ϕ= 1

max. 4 A cos ϕ= 0,6

max. 10 terminal

actuators

Switching voltage 12…250V AC

Switches day / automatic / night /

frost protection / off

Temperature sensor integrated

Range limitation integrated in the

setting knob

Timer:

Accuracy < 10 min/year

Switching time setting every 15 min daily timer

every 1 h weekly timer

Degree of protection IP 30

Protection class II (see important!)

Operating temperature –10…40°C, without

moisture condensation

Storage temperature –25…70 °C

Dimensions 160 x 80 x 36 mm

Weight (with battery) approx. 270 g

Mounting and

Operating Instruction for

2-wire-clock-

thermostat easy 2

Important!

The electronic clock thermostat must not be

opened except by authorized personel. Any

installation must be in accordance with the

circuit diagram provided inside the cover, and

must follow these instructions.

The current safety regulations must be observed.

For protection class II recognition, adequate

installation measures must be taken.

This electronic clock thermostat, which can be

installed separately, is designed exclusively for

temperature control in dry and closed rooms

and standard environments. It has radio interfe-

rence suppression in accordance with VDE

0875 T.14 and EN 55014 respectively and

operates in accordance with 1C (EN 60730).

1. Applications

The electronic timer thermostat easy 2 can be used

for controlling the room temperature in connection

with:

●Warm water convector or underfloor heating

●Electric convector, ceiling and storage heating

●Night storage heating

●Chillers

●Circulating pumps

●Burners

●Heat pumps etc.

Features

●Very simple operation

●Day and night temperatures independently selec-

table

●5 operating modes for:

➩Permanent comfort temperature

➩Permanent set back temperature

➩Timer mode (automatic)

➩Frost protection

➩Off

●Available with daily- or weekly- timer

●Hinged cover

●control algorithm On-off

●Relay output, 1 changeover contact

●New EBERLE design 2000

2. Function description

The timer thermostat is designed to control the

room temperature.

In the automatic mode, a changeover is effected

between comfort and set-back temperature by the

built in timer.

If room temperature falls below set value, heating is

started.

6. Operation

Setting of temperatures

Comfort temperature (day temperature)

This is set by means of the adjustment knob (1)

on the outside.

Setback temperature (night temperature)

This is set by means of the adjustment knob (2)

under the cover.

Setting the time

Place one finger on the dial (3) and turn it in the

desired direction to set the time.

Arrow (4) points at the selected time.

Setting the switching times

Using a pointed object, move the switch actua-

tors (5) into desired position.

Outward = Comfort temperature

Inward = Set-back temperature

Mode selector switch (6)

ÉComfort temperature, permanent (day temp.)

2Automatic mode, timer-controlled changeover

between comfort- and set back temperature

Set-back temperature, permanent (night temp.)

PFrost protection, permanent (5 °C)

Off, no control taking place. The controller itself

is not separated from operating voltage.

Battery change

If the timer noticeably lags, battery should be

changed within 1 week.

When changing the battery, observe correct po la-

rity.

Wiring diagram

34 5 6

468 931 032 740-2

Battery handling

Batteries, rechargeable or not, should

not to be disposed of into ordinary

household waste. Instead, they must

be recycled properly to protect the

environment and cut down the waste

of precious resources. Your local waste manage-

ment authority can supply details concerning the

proper disposal of batteries.

Produkt Specifikationer

Mærke:	Eberle
Kategori:	Termostat
Model:	Easy 2W

Har du brug for hjælp?

Hvis du har brug for hjælp til Eberle Easy 2W stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Termostat Eberle Manualer

Eberle INSTAT plus 3F Manual

11 Januar 2025

Eberle FITnp 3R Manual

11 Januar 2025

Eberle Easy 3fw Manual

3 December 2024

Eberle RTR-E... Manual

25 August 2024

Eberle RTR 7... Manual

25 August 2024

Eberle Instat plus 868-r Manual

25 August 2024

Eberle INSTAT 868-rep repeater Manual

25 August 2024

Eberle KLR-E 7037 Wintergartenregler Manual

25 August 2024

Eberle INSTAT 868-a1Up Manual

25 August 2024

Eberle RTR 9311 Manual

25 August 2024

Termostat Manualer

Nyeste Termostat Manualer

Tesla TSL-TRV-GS361A Manual

31 Juli 2025

30 Juli 2025

29 Juli 2025

29 Juli 2025

25 Juli 2025

24 Juli 2025

Vimar 21814.F.70 Manual

24 Juli 2025

GENERAL Life HT390S Manual

24 Juli 2025

GENERAL Life HT440S Manual

24 Juli 2025

Vimar 01910.14 Manual

24 Juli 2025
