Eberle UTE 4800-Rw Manual

Eberle Termostat UTE 4800-Rw

Læs gratis den danske manual til Eberle UTE 4800-Rw (4 sider) i kategorien Termostat. Denne vejledning er vurderet som hjælpsom af 5 personer og har en gennemsnitlig bedømmelse på 4.7 stjerner ud af 3 anmeldelser. Har du et spørgsmål om Eberle UTE 4800-Rw, eller vil du spørge andre brugere om produktet?

Download PDF

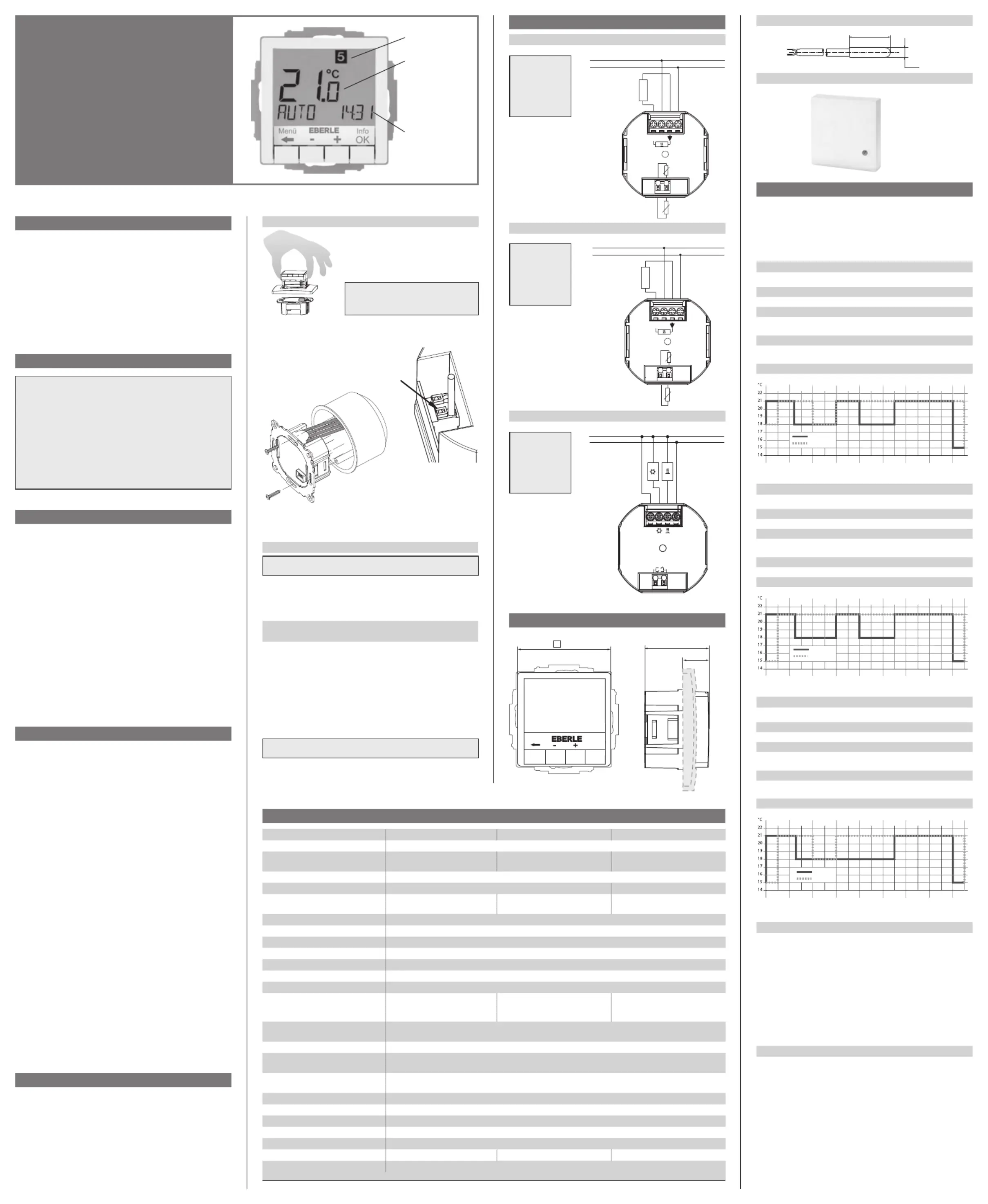

Side 1/4
7. Schaltbilder
UTE 4800-R
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
Sensor
Optional sensor
LNN
230V~ 50Hz
L
N
Last /
Load
UTE 4800-F
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
Sensor
LNN
230 V~ 50 Hz
L
N
Last /
Load
UTE 4800-Rw
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
Sensor
N
L
230 V~ 50 Hz
L
N
8. Maße
42,5
17,5
55
Info
OK
Menü
Bedienungs- und
Installationsanleitung
Raumtemperaturregler
UTE 4800-R/-F/-Rw
468 931 004 368-1
D
1. Funktionsprinzip
Der programmierbare Thermostat UTE 4800 ermöglicht
es, Schaltzeiten (bis zu 9 je Tag) und Temperaturen entspre-
chend den persönlichen Gewohnheiten einzustellen. Nach der
Installation zeigt der Regler automatisch die aktuelle Uhrzeit
und Raumtemperatur. In der Betriebsart Automatik (AUTO)
wird die Heizung automatisch nach den Schaltzeiten und
Temperaturen geregelt, die in Programm 1 eingestellt sind (siehe
8.). Die Temperatur wird geregelt in Abhängigkeit von der Raum-
Temperatur die vom internen oder Fernfühler gemessen wird.
Die Heizung wird eingeschaltet, wenn die Temperatur unter den
eingestellten Wert sinkt.
2. Installation
Achtung !
Das Gerät darf nur durch einen Elektro-Fachmann geönet
und gemäß dem Schaltbild im Gehäusedeckel bzw. dieser
Anleitung installiert werden. Dabei sind die bestehenden
Sicherheitsvorschriften zu beachten.
Um die Anforderungen der Schutzklasse II zu erreichen, müssen
entsprechende Installationsmaßnahmen ergrien werden.
Dieses unabhängig montierbare elektronische Gerät dient
der Regelung der Temperatur ausschließlich in trockenen und
geschlossenen Räumen, mit üblicher Umgebung. Das Gerät
entspricht EN 60730, es arbeitet nach der Wirkungsweise 1C.
3. Verwendung
R-Variante:
Zur Regelung der Raumtempeatur in Verbindung mit:
• Stellantrieben bei Fußboden- und Konvektorheizungen
• Öl- oder Gaswarmheizungen
• Umwälzpumpen
• Wärmepumpen
F-Variante:
Zur Regelung der Bodentemperatur in Verbindung mit:
• Fußbodendirektheizung
• Fußbodentemperiersystem
Rw-Variante:
Zur Regelung der Raumtemperatur in Verbindung mit:
• Stellantrieben bei Fußboden- und Konvektorheizungen
• Öl- oder Gaswarmwasserheizungen
• Wärmepumpen
• Fußbodenheizung mit Heizen/Kühlen Umschaltung
• Zur Verwendung mit Verteilerleisten Heizen/Kühlen EV 230 H/K...
geeignet
4. Eigenschaften
• Einzeilige Textanzeige zur vereinfachten Bedienung
• Hintergrundbeleuchtung
• Echtzeituhr (Einstellung von Jahr, Monat, Tag, Uhrzeit)
• Automatische Sommer-Winterzeitumschaltung
• Max. 9 Schaltzeiten pro Tag (je Tag verschieden)
• Voreingestellte und anpassbare Zeitprogramme
• Optimum-Start (Temperatur wird zur eingestellten Zeit erreicht)
• Programmierbar bei abgenommenem Bedienteil
• Urlaubsfunktion mit Datumsangabe (Urlaub von….bis)
• Kurzzeit-Timer (Party) für stundenweise Änderung der Temperatur
• Einstellbereich der Temperatur begrenzbar
• Unbefugtensicherung
• Bedienersprachen einstellbar
• Reglerverfahren PWM oder 2-Punkt (Ein/Aus)
• Minimale Ein- bzw Ausschaltzeit und Hysterese des Ausgangs
einstellbar, bei Ein/Aus Regelung
• Ventilschutz (nur R- und Rw-Variante)
• Anpassung an Ventile stromlos geschlossen/oen
(nur R- und Rw-Variante)
• Messung der Raumtemperatur über den eingebauten oder
Fernfühler
• Heizungsunterbrechung nach Norm EN 50559 einstellbar (nicht
für Ventile stromlos oen) (nur F-Variante)
R- und F-Variante:
• Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die letzten
2 Tage, -Wochen, -Monat, -Jahr
• Energiekosten pro Stunde einstellbar
• Abschaltfunktion, Taste
V
für 10 Sek drücken
• Frostschutz
• Verwendbar für «nur Heizen» oder «nur Kühlen» (nur R-Variante)
5. Montage
Der Regler soll an einer Stelle im Raum montiert werden, die:
• für die Bedienung leicht zugänglich ist
• frei ist von Vorhängen, Schränken, Regalen etc.
• freie Luftzirkulation ermöglicht
• frei ist von direkter Sonneneinstrahlung
• frei ist von Zugluft (z. B. Önen von Fenstern/Türen)
• nicht direkt von der Wärmequelle beeinusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt
Einbau
in Unterputzdose Ø 60 mm („55er“)
• Bedienteil abziehen
• Blendrahmen* abziehen
• Montage in umgekehrter Folge
Achtung!
Montage nur in nichtleitenden
(Kunststo) Unterputzdosen.
* Blendrahmen nicht im Lieferumfang enthalten
Zum Einführen oder Entfernen
eines exiblen Drahtes den
Betätiger eindrücken.
Die Drähte müssen so montiert werden,
dass der Kunststo streifen als Isolation zur
Befestigungsschraube wirkt.
Elektrischer Anschluss
Achtung: Leitung spannungsfrei schalten
Anschluss gemäß Schaltbild
Für massiv- und exible Leiter, Querschnitt 1 bis 2,5 mm
Anschluss des Fernfühlers F 193 720 oder F 190 021
(optional)
Zur Messung der Raumtemperatur kann anstelle des internen
Fühlers ein Fernfühler verwendet werden. Über den Menüpunkt
H1 kann gewählt werden ob der Fernfühler verwendet werden
soll.
Der Fühler sollte in einem Schutzrohr verlegt werden. Dies
erleichtert einen späteren Austausch. Der Fernfühler kann mit
einer 2-adrigen Leitung für 230 V bis ca. 50 m verlängert werden.
Enge Parallelführung mit Netzleitungen z. B. im Kabelkanal, ist zu
vermeiden.
Achtung! Die Fühlerleitungen führen Netzspannung.
aktueller Tag
aktuelle Raum-
Temperatur
Hilfe Text
Betriebsart AUTO
aktuelle Zeit 14:31
6. Technische Daten
Bestellbezeichnung UTE 4800-R UTE 4800-F UTE 4800-Rw
Spannungsversorgung 230 V AC 50 Hz (195…253 V)
Temperatur-Einstellbereich 5 °C ... 30 °C; in 0,5 °C Schritten 10 °C bis 40 °C;
in 0,5 °C Schritten
5 °C ... 30 °C; in 0,5 °C Schritten
Temperaturanzeige 0,1 °C Schritte
Ausgang Relais Schließer, potential-gebunden Relais Wechsler, potential-gebunden
Schaltstrom 10mA ... 10 (4) A, 230 V~ 10 mA … 16 (4) A*, 230 V~ Heizen: 10 mA ... 5(2) A, 230 V~
Kühlen: 10 mA ... 1(1) A, 230V~
Ausgangssignal Pulsweitenmodulation (PWM) oder 2-Punkt (Ein/Aus)
PWM-Zykluszeit einstellbar
Hysterese einstellbar (bei 2-Punkt)
Minimale Schaltzeit 10 Minuten
Leistungsaufnahme ~ 1,2 W
Ganggenauigkeit < 4 Min / Jahr
Gangreserve ~ 10 Jahre (Batterietyp CR2032)
Fernfühler F 193 720, Länge 4 m, F 190 021.
Beide können bis zu 50 m
verlängert werden (optional).
F 193 720, Länge 4 m,
kann bis 50 m verlängert werden.
F 193 720, Länge 4 m, F 190 021.
Beide können bis zu 50 m
verlängert werden (optional).
Umgebungstemperatur Betrieb 0°C bis 40 °C (ohne Betauung)
Lagerung –20 °C bis 70 °C (ohne Betauung)
Bemessungs-Stoßspannung 4 kV
Temperatur für die
Kugeldruckprüfung
75 ± 2 °C
Spannung und Strom für Zwecke der
EMV-Stör aussendungs prüfungen
230 V, 0,1 A
Anzugsdrehmoment 0,5 Nm
Schutzart IP 30
Schutzklasse II (siehe Achtung)
Softwareklasse A
Verschmutzungsgrad 2
Gewicht ~ 100 g ~ 280 g (mit Fernfühler) ~ 100g
Energie-Klasse IV = 2 %
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
* bei Strom > 14 A, N-Leitung nicht über den Regler schleifen, sondern separat verklemmen.
Fernfühler F 193 720 (als Zubehör)
20
Ø7,8
Fernfühler F 190 021 (als Zubehör)
9. Voreingestellte Programme
Der Regler verfügt über 3 voreingestellte Zeit- und Tem peratur-
programme. Als Stan dard ein stellung ist Programm 1 eingestellt
(siehe unten). Falls dieses Programm den Vorstellungen ent-
spricht, brauchen keine Ände rungen vorgenommen werden.
Zur Auswahl eines anderen Programms siehe 9. G1 (Programm wählen)
Programm 1
Montag bis Freitag
Schaltzeit 1 2 3 4 5 6
Uhrzeit 6:00 8:30 12:00 14:00 17:00 22:00
Temp. °C 21,0 18,0 21,0 18,0 21,0 15,0
Samstag und Sonntag
Schaltzeit 1 2 3 4 5 6
Uhrzeit 7:00 10:00 12:00 14:00 17:00 23:00/
22:00*
Temp. °C 21,0 18,0 21,0 21,0 21,0 15,0
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Mo – Fr
Sa – So
*23:00/22:00 = 23:00 für Samstag
Programm 2
Montag bis Freitag
Schaltzeit 1 2 3 4 5 6
Uhrzeit 6:00 8:30 12:00 14:00 17:00 22:00
Temp. °C 21,0 18,0 21,0 18,0 21,0 15,0
Samstag und Sonntag
Schaltzeit 2 1
Uhrzeit 7:00 23:00/22:00*
Temp.°C 21,0 15,0
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Mo – Fr
Sa – So
*23:00/22:00 = 23:00 für Samstag
Programm 3
Montag bis Freitag
Schaltzeit 1 2 3 4
Uhrzeit 6:00 8:30 17:00 22:00
Temp. °C 21,0 18,0 21,0 15,0
Samstag und Sonntag
Schaltzeit 1 2 3 4
Uhrzeit 7:00 10:00 12:00 23:00/
22:00*
Temp. °C 21,0 18,0 21,0 15,0
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Mo – Fr
Sa – So
*23:00/22:00 = 23:00 für Samstag
Hinweise zum Programmieren
• Die Einstellfunktionen beenden sich automatisch 3 Minuten
nach dem letzten Tastendruck, ohne zu speichern
Sie kehren in die vorher aktive Betriebsart zurück
(AUTO, MAN, URLAUB, TIMER, ZUHAUSE)
• Eingabe eines Code: mit den Wert einstellen -> OK+ –
• Bei den Benutzer- und Installateur-Einstellungen werden beim
Aufrufen der Menüpunkte die Kapitelnummern der Anleitung
angegeben z.B. G1 für „Programm wählen“ oder H2 für
„Regelungs-Art“
• In der Reihenfolge der Nummern können Lücken vor kommen
Fehlerbeseitigung
1. Es wird zu spät warm:
a. Stimmen die programmierten Schaltzeiten und die
Uhrzeit?
b. Ist „optimum Start“ eingeschaltet? (siehe H7)
Hatte der Regler genügend Zeit (einige Tage),
die Daten des Raumes zu ermitteln?
c. war Sommer/Winterzeit Umschaltung (siehe G5)
2. Der Regler nimmt keine Eingaben mehr an:
Ist der Zugrischutz eingeschaltet? (siehe G6)
3. Der Einstellbereich der Temperatur ist begrenzt:
Ist die Temperaturbegrenzung eingestellt (siehe G7)
4. Die Temperaturanzeige ändert sich nicht:
ist Anzeige der Solltemperatur aktiviert (siehe G10)

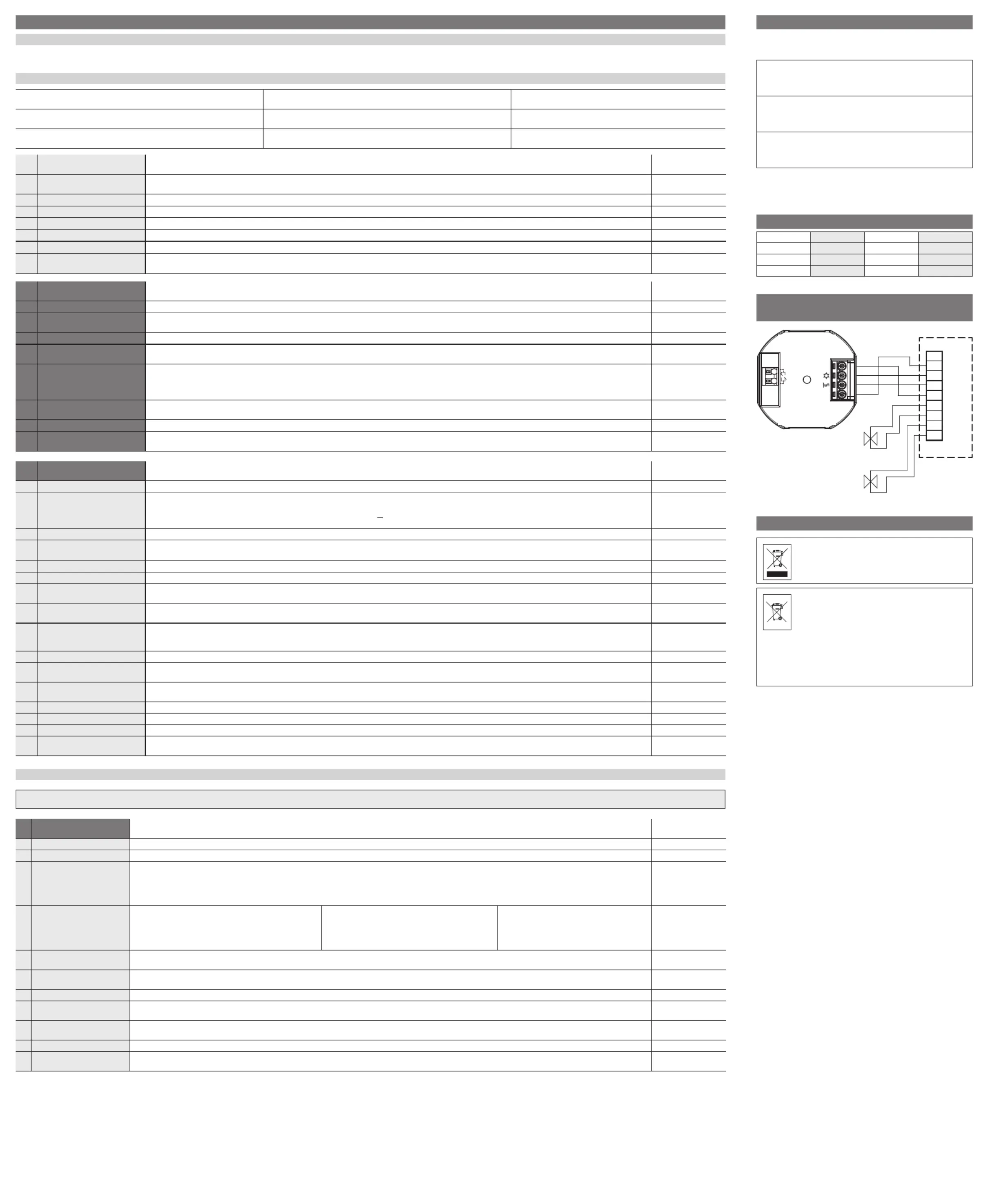

10. Funktionsbeschreibung und Bedienung
Sprachauswahl
Nur bei Produkten bei denen die Sprache nicht voreingestellt ist, muss diese vom Benutzer eingestellt werden, in folgenden Schritten. ENGLISH mit + – die gewünschte Sprache wählen
(Diese Auorderung erscheint nur beim ersten Start oder nach Reset) mit bestätigen -> Es wird AUTO angezeigt (G14 zum erneuten ändern)2 x OK
Wie kann der Temperaturregler verwendet werden
Temperatur vorübergehend ändern (bis zur nächsten Schaltzeit)
siehe bei Tasten, + – in AUTO
Temperatur für eine Anzahl von Stunden einstellen
siehe Hauptmenü TIMER
Den Regler an die Benutzergewohnheiten anpassen
siehe Hauptmenü BENUTZER-EINSTELLUNGEN
Temperatur nach vorgegebenen Prolen regeln
siehe bei Hauptmenü, AUTO
Temperatur für ein vorgegebenes Datum einstellen
siehe Hauptmenü URLAUB
Den Regler an die Heizungsalage anpassen
siehe Hauptmenü INSTALLATEUR-EINSTELLUNGEN
Konstante Temperatur einstellen (Handbetrieb = MAN)
siehe Hauptmenü, MAN
Ein spezielles Programm für besondere Tage einstellen
siehe Hauptmenü ZUHAUSE
Tasten zum Bestätigen /
Aktivieren
+ – in AUTO (-) Ändern der Temperatur bis zur nächsten Schaltzeit, Anzeige durch Minus hinter (AUTO-).
Erster Tastendruck zeigt die eingestellte Temperatur, jeder weitere verändert sie.
OK
+ – in Menüs Bewegen durch die Menüs
OK Bestätigen der Einstellung / Auswahl
Info Zeigt zusätzliche Infos in AUTO, MAN, TIMER, URLAUB, ZUHAUSE. Zum Beenden, Taste nochmal
Menu Einstieg ins Menü, + – zum Navigieren
V
Einen Schritt zurück
V
für 10 Sek.
(nur R- und F-Variante)
Angeschlossene Heizung Ausschalten. Anzeige denn AUS, Details siehe G4
Hauptmenü zum Bestätigen /
Aktivieren
A MENU Mit + – die einzelnen Menüpunkte aufrufen
B AUTO Die Temperatur wird automatisch nach den Zeit- und Temperaturvorgaben des aktuellen Programms geregelt, siehe G1.
Mit den Tasten + – kann die Temperatur bis zur nächsten Schaltzeit geändert werden.
OK
C MAN Die Temperatur wird dauerhaft auf die hier eingestellte Temperatur geregelt. Änderung mit Tasten + – OK
D TIMER Die Temperatur wird auf die hier eingestellte Anzahl von Stunden und die hier eingestellte Temperatur geregelt.
Beim Beenden wird die Betriebsart fortgesetzt, die vor Timer aktiv war. Urlaub beendet den Timer.
OK
E URLAUB Die Temperatur wird auf die hier eingestellte Anzahl von Tagen und die hier eingestellte Temperatur geregelt. Urlaub beginnt um 0h des ersten Tages, er endet um 24h
des letzten Tages. In der Zeit bis Urlaub beginnt ist AUTO aktiv. Wenn der Start des Urlaubs in der Zukunft liegt, kann jede andere Betriebsart gewählt werden (AUTO,
MAN, TIMER, ZUHAUSE), Info informiert über diesen Zustand. In diesem Fall wird die Urlaubsfunktion automatisch gestartet wenn der BEGIN Zeitpunkt eintritt. Beim
Beenden wird die Betriebsart fortgesetzt, die vor aktivieren des Urlaub gültig war.
OK
F ZUHAUSE Die Temperatur wird nach dem hier eingestellten Programm geregelt (unabhängig von AUTO). Das Programm ist für alle Tage gleich. Die Voreinstellung entspricht dem
Programm vom Montag. Beenden immer durch den Benutzer, z.B. durch Wahl von AUTO. Verwendung: Urlaub, Zuhause, Krankheit usw.
OK
G BENUTZER EINSTELLUNGEN Anpassen des Reglers an persönliche Anforderungen OK
H INSTALLATEUR
EINSTELLUNGEN
Anpassen des Reglers an die Heizungsanlage (nur vom Installateur) OK
G BENUTZER
EINSTELLUNGEN
Anpassen des Reglers an persönliche Anforderungen Voreinstellung
( ) = Wertebereich
1 Programm wählen Auswahl eines der voreingestellten Programme, siehe 8. (Bei Programmwechsel werden Änderungen nicht gespeichert) P1 (P1 ... P3)
2 Schaltzeiten einstellen Ändern von Zeit und Temperatur des gewählten Tages (des aktiven Programms siehe 8.) Jede Schaltzeit kann bis zur Vorherigen reduziert werden oder bis 00:00h. Jede
SZ kann bis 23:50 erweitert werden danach erscheint ->>> dies bedeutet die SZ liegt im nächsten Tag. Durch Drücken von Taste oder bei ->>> kann wieder eine SZ + –
eingestellt werden. Es sind max 9 SZ möglich. Die Erste Zier zeigt die SZ z. B. 12:00 – 14:00 zeigt die 3. Schaltzeit. SZ können auch für Tagesblöcke eingegeben werden, 3.
durch Auswahl beim Einstellen der Tage (Mo...Fr, Sa/So; Mo-So). Zum Beenden der Programmierung mehrfach
V
drücken
wie bei G1 gewählt
3 Uhr einstellen Datum und Uhrzeit einstellen
4 Heizung Aus
(nur R- und F-Variante)
Schaltet den Reglerausgang ab, Anzeige AUS. Der Regler bleibt an Spannung; Frostschutz, Ventilschutz, wenn dieser aktiviert ist, siehe H6, H5. Wiedereinschalten durch
aktivieren einer Betriebsart z.B. AUTO, MAN usw. oder durch Taste
V
für 10 Sek. Bei Wiedereinschalten per Taste
V
oder über dieses Menü wird AUTO aktiviert.
NO
5 Sommer/Winter-Umschaltung Auswahl ob automatische Sommer/Winter-Zeit Umschaltung YES
6 Zugris-Schutz Schützt den Regler vor nicht autorisierter Benutzung. Reaktivieren durch Code = 93 NO
7 Temperatur Grenzen
unten/oben
Begrenzt die einstellbare Temperatur, wenn beide Werte gleich sind ist keine Änderung mehr möglich. Dies hat Einuss auf: AUTO, MAN, URLAUB, TIMER, ZUHAUSE,
Schaltzeiten einstellen (G2). Aktives Programm / Betriebsart wird nicht automatisch beeinusst.
5; 30 °C
8 Kosten/h für Energie
(nur R- und F-Variante)
Eingabe der geschätzten Energiekosten je Stunde (Cent/h), für den Bereich der vom Regler geregelt wird. Um diese Funktion als Stundenzähler zu verwenden Kosten/h
auf 100 setzen
100 (1 ... 999)
9 Verbrauch von Energie
bisher
(nur R- und F-Variante)
Zeigt näherungsweise den Energieverbrauch des geregelten Bereiches, für die letzten: 2 Tage, Woche (7 Tage), Monat (30 Tage), Jahr (365 Tage). Diese Funktion kann
hauptsächlich für Elektroheizung verwendet werden. Beim aktuellen Tag wird bis zur aktuellen Stunde gerechnet. Bei Überlauf wird 9999 angezeigt.
Berechnung: Einschaltzeit der Heizung x Kosten je Stunde. Rücksetzen siehe H9
10 Solltemperatur anzeigen Anzeige der Solltemperatur anstelle der Raumtemperatur NO
11 Temperatur Korrektur
(nur R- und Rw-Variante)
Anpassen der Temperatur an persönliche Bedürfnisse 0.0 (-5,0 ... +5,0)
12 Nummer für Bodentemperatur
(nur F-Variante)
Anzeige der Bodentemperatur als Merkzahl NO
13 Licht Dauerhaft aus oder kurzzeitig ein nach Tastendruck. Bei Verwendung des Fernfühlers kann die Beleuchtung dauerhaft eingeschaltet werden. KURZ (KURZ, AUS)
14 Sprache Auswahl der Bediensprache
15 Info Anzeige von Regler-Typ und -Version
16 Reset nur Benutzer
Einstellungen
Nur die BENUTZER EINSTELLUNGEN werden auf die Werkseinstellungen zurückgesetzt. Der Energiezähler wird nicht gelöscht, siehe dazu H9. NO
Installationseinstellungen ändern
Achtung! Diese Einstellungen sollten nur vom Installateur durchgeführt werden, da sie die Sicherheit und Funktion des Heizungssystem beeinussen können
H INSTALLATEUR
EINSTELLUNGEN
Anpassen des Reglers an die Heizungsanlage (nur vom Installateur) Voreinstellung
( ) = Wertebereich
0 Code Für diese Einstellungen muss ein Code (= 7) eingegeben werden. Er ist für eine Stunde gültig.
1 Heizungsart Dieser Regler kann für das in der rechten Spalte genannte Heizsystem verwendet werden. Es kann gewählt werden ob ein Fernfühler verwendet wird. RAUM / NO siehe 1.
2 Regelungs-Art PWM oder Ein/Aus kann gewählt werden. Bei PWM kann die Zykluszeit (in Minuten) eingestellt werden, es gilt eine minimale Ein/Ausschalt-Zeit von 10 % der Zykluszeit.
Kurz für schnelle, lang für langsame Heizsysteme. PWM ist nicht möglich für Kühlen (H4).
Bei Ein/Aus kann eingestellt werden:
• Hysterese (OFF = keine Temperaturhysterese, auch bei sehr kleinen Temp. dierenzen schaltet der Ausgang nach der unten eingestellten Verzögerung)
• Minimale Ein/Ausschaltzeit (das Relais bleibt mindestens diese Zeit ein bzw. aus)
PWM/10 (/10 ... 30)
OFF (OFF, 0,1 ... 5.0)
10 Min (1 ... 30)
4 Heizen oder Kühlen
(nur R-Variante)
HEIZEN: Regelung im Heizbetrieb
KÜHLEN: Regelung im Kühlbetrieb. Es gilt:
• Kühlen ist nur möglich bei Heizungsart (H1) = RAUM
• Frostschutz (H6) = NO (kann nicht aktiviert werden)
• Optimum Start (H7) = NO (kann nicht aktiviert werden)
• im Falle eines Fehlers, Relais = Aus
• Temperaturen und Schaltzeiten von Heizen werden
verwendet (siehe G2)
• nur möglich bei Regelungsart
Ein/Aus (H2)
Heizen
(Heizen, Kühlen)
5 Ventilschutz
(nur R- und Rw-Variante)
Das Relais wird für die angebene Zeit (in Minuten) aktiviert, täglich um 10.00 h 3 min (OFF, 1…10)
6 Frostschutz
(nur R- und F-Variante)
Einstellung der Frostschutz-Temperatur. Die Temperatur wird auf diesen Wert geregelt, nur wenn der Regler ausgeschaltet ist siehe G4 5 °C (OFF, 5…30)
7 Optimum start Die Temperatur wird zu der Zeit erreicht, die im Programm eingestellt ist. Während der Vorheizzeit wird AUTO_angezeigt. YES
8 Stellantrieb stromlos oen
(nur R- und Rw-Variante)
Wenn ein Stellantrieb stromlos oen verwendet werden soll NO
9 Energie-Zähler rücksetzen
(nur R- und F-Variante)
Der Zähler wird auf 0 gesetzt NO
11 Reset alles Alle INSTALLATEUR- und BENUTZER Einstellungen werden auf die Werkseinstellungen zurückgesetzt NO
12 EN 50559 Unterbrechung
(Nur F-Variante)
Unterbricht die Heizung nach mehr als einer Stunde Dauerheizen für die hier eingestellte Zeit. 5 Min (0…20 Min)
11. Fehleranzeigen
In diesem Fall wird „Err“ blinkend angezeigt. Es können folgende Fehler
angezeigt werden:
KONFIGURATION Ober- und Unterteil passen nicht zusammen
nur zusammengehörige Komponenten verg-
wenden
g Spannung aus- und wieder einschalten
KOMMUNIKATION Kommunikation zwischen Ober- und Unterteil
gestört
g Oberteil abziehen und wieder aufstecken
g Spannung aus- und wieder einschalten
EXT SENSOR 1. Fühlerbruch/Fühlerkurzschluss des Fernfühlers
g Austausch des Fernfühlers
2. Über- oder Unterschreitung des
Anzeigebereiches
Nur bei R- und F-Variante:
Bei H4 = Heizen: Bei allen Fehlern wird mit 30 % der Zeit geheizt.
Bei H4 = Kühlen: Bei allen Fehlern ist das Relais aus.
12. Widerstandstabelle für Fernfühler
Temperatur Widerstand Temperatur Widerstand
10 °C 30 °C 66,8 kΩ 26,3 kΩ
20 °C 40 °C 41,3 kΩ 17,0 kΩ
25 °C 50 °C 33 kΩ 11,3 kΩ
13. Verwendung UTE 4800-Rw
Verteilerleiste Heizen/Kühlen (EV 230 H/K...)
S soren
N L
1
2
3
4
5
6
7
8
9
R1 ...R6
EV 230 H/K ...
14. Recycling
Dieses Produkt darf nicht über den Hausmüll entsorgt
werden. Bitte nur in speziellen Einrichtungen für Elektro-
nikschrott entsorgen. Erkundigen Sie sich bei den ört-
lichen Behörden zur Recycling Beratung.
Informationspicht gem. Batteriegesetz
Altbatterien und Akkus dürfen nicht über den Hausmüll
entsorgt werden. Verbraucher sind gesetzlich verpich-
tet, Altbatterien dem Recycling zuzuführen. Es gibt
geeignete Sammelstellen bei Kommunen. Auch alle
Händler und Geschäfte, die Batterien verkaufen, nehmen Altbatte-
rien in handelsüblichen Mengen unentgeltlich zurück. Altbatterien
enthalten möglicherweise Schadstoe oder Schwermetalle, die
Umwelt und Gesundheit schaden können. Batterien werden wieder
verwertet, sie enthalten wichtige Rohstoe wie Eisen, Zink, Mangan
oder Nickel.

Produkt Specifikationer

Mærke: Eberle
Kategori: Termostat
Model: UTE 4800-Rw

Har du brug for hjælp?

Hvis du har brug for hjælp til Eberle UTE 4800-Rw stil et spørgsmål nedenfor, og andre brugere vil svare dig


Termostat Eberle Manualer

Eberle

Eberle UTE 3800-U Manual

22 August 2025
Eberle

Eberle UTE 3500 Manual

21 August 2025
Eberle

Eberle UTE 2500-24 Manual

21 August 2025
Eberle

Eberle UTE 4100-F Manual

21 August 2025
Eberle

Eberle UTE 4800-Rw Manual

21 August 2025
Eberle

Eberle UTE 4800-R Manual

21 August 2025
Eberle

Eberle UTE 4100-Rw Manual

21 August 2025
Eberle

Eberle UTE 1002 Manual

7 August 2025
Eberle

Eberle UTE 1012 Manual

7 August 2025
Eberle

Eberle SSR-E 6905 Manual

7 August 2025

Termostat Manualer

Nyeste Termostat Manualer

GENERAL Life

GENERAL Life HT230S Manual

22 August 2025
GENERAL Life

GENERAL Life HT250 Manual

21 August 2025
Pro1

Pro1 T501ML2 Manual

21 August 2025
Vimar

Vimar 32041.G Manual

20 August 2025
Pro1

Pro1 T721 Manual

20 August 2025
Pro1

Pro1 T731WO Manual

20 August 2025
Pro1

Pro1 R251S Manual

20 August 2025
Pro1

Pro1 T805 Manual

20 August 2025
Pro1

Pro1 T701i Manual

20 August 2025
Pro1

Pro1 T721i Manual

20 August 2025
