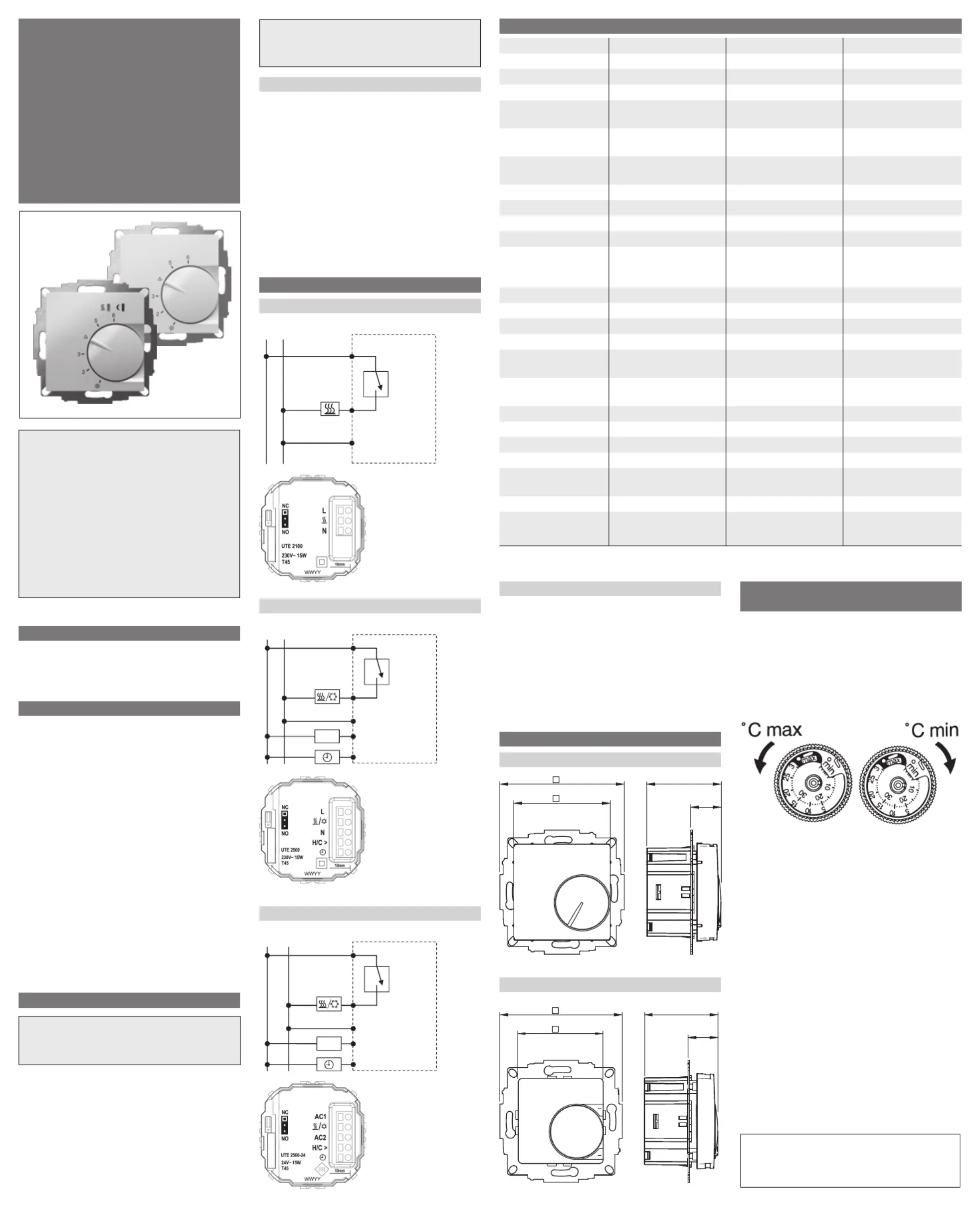

Montage- und

Bedienungsanleitung

UTE 2100

UTE 2500

UTE 2500-24

1. Verwendungsbereich

Die elektronischen Temperaturregler UTE 2100

und UTE 2500 können zur Regelung der Boden-

und Raumtemperatur verwendet werden.

2. Montageort

• Der Regler soll an einer Stelle im Raum mon-

tiert werden, die für die Bedienung leicht zu-

gänglich ist.

• Montagehöhe: ca. 1,5 m über dem Fußboden.

• Die Installation an einer Innenwand ist zu be-

vorzugen. Vermeiden Sie Außenwände und

Zugluft von Fenstern und Türen.

• Achten Sie darauf, dass die normale Konvek-

tionsluft des Raumes den Regler ungehindert

erreicht. Der Regler soll daher nicht innerhalb

von Regalwänden oder hinter Vorhängen und

ähnlichen Abdeckungen montiert werden.

• Fremdwärme beeinflusst die Regelgenauigkeit

nachteilig.

• Direkte Sonneneinstrahlung, die Nähe von

Fernseh-, Rundfunk- und Heizgeräten, Lampen,

Kaminen und Heizungsrohren muss ver-

mieden werden.

• Montage in Unterputzdose 60mm

3. Elektrischer Anschluss

Achtung!

Stromkreis spannungsfrei schalten

Anschluss in folgenden Schritten:

• Abziehen des Temperatur-Einstellknopfes

• Lösen der Befestigungsschraube

• Abnehmen des Gehäuseoberteils

• Anschluss gemäß Schaltbild (s. Gehäuse-

boden oder Schaltbild in dieser Anleitung.)

• Montage in umgekehrter Folge

Achtung!

Montage nur in nichtleitenden (Kunststoff-)

Unterputzdosen.

Kurzbeschreibung im Schaltbild

L = Außenleiter (Phase)

N = Neutralleiter (früher Mp)

> = Anschluss für Uhrsignal zur

Temperatur absenkung

U = Lastanschluss Heizen

P = Lastanschluss Kühlen

H/C> = Anschluss für Heizen/Kühlen Eingangs-

signal

Anzeigelampe rot: Regler fordert Wärme an

Anzeigelampe grün: Temperaturab sen kung ein

Anzeigelampe blau: Kühlbetrieb aktiv

4. Schaltbild

UTE 2100

L N

UTE 2500

L N

H/ >C

UTE 2500-24

AC1 AC2

AC1

AC2

H/ >C

Jumper:

Über die Jumper (Steckbrücken) kann einge-

stellt werden ob der Regler Stellantriebe „strom-

los geschlossen“ (NC) oder „stromlos offen“ (NO)

ansteuert. Je nach Einstellung ist das Ausgangs-

signal wie folgt:

NC: 230 V / 24 V  Heizen/Kühlen Ein

0 V  Heizen/Kühlen Aus

NO: 230 V / 24 V  Heizen/Kühlen Aus

0 V  Heizen/Kühlen Ein

6. Maße

6.1 Variante 55 x 55

6.2 Variante 50 x 50

Achtung!

Das Gerät darf nur durch einen Elektro fachmann

geöffnet und gemäß dem Schaltbild am Gerät

bzw. dieser Anleitung installiert werden. Dabei

sind die be stehenden Sicherheitsvorschriften zu

beachten.

Um die Anforderungen der Schutzklasse II zu

erreichen, müssen entsprechende Installations-

maßnahmen ergriffen werden.

Dieses unabhängig montierbare elektronische

Gerät dient der Regelung der Temperatur aus-

schließlich in trockenen und ge schlossenen

Räumen, mit üblicher Umgebung. Dieses Gerät

entspricht der DIN EN 60730, es arbeitet nach der

Wirkungsweise 1C.

5. Technische Daten

Bestellbezeichnung UTE 2100 UTE 2500 UTE 2500-24

Spannungsversorgung 230 V AC 50 Hz (207 … 253 V) 230 V AC 50 Hz (207 … 253 V) 24 V AC 50 Hz (21,6 V … 26,4 V)

Temperatureinstellbereich 5 °C … 30 °C 5 °C … 30 °C 5 °C … 30 °C

Ausgang TRIAC TRIAC TRIAC

Anzahl schaltbare

Stellantriebe

(3 W elektrothermisch)

Schaltstrom dauernd 0 … 65 mA 0 … 65 mA 0 … 65 mA

Einschaltstrom

(kurzzeitig für 2 s)

max. 5 A max. 5 A max. 5 A

Regelalgorithmus PWM PWM PWM

PWM-Zykluszeit 10 min 10 min 10 min

Temperaturabsenkung* 3,5 °C 3,5 °C

Frostschutz 5 °C 5 °C 5 °C

Anzeige LED Rot:

Heizen

Grün:

Temp. Absenkung ein

Blau:

Kühlen

Rot:

Heizen

Grün:

Temp. Absenkung ein

Blau:

Kühlen

Bereichseinengung Im Einstellknopf integriert Im Einstellknopf integriert Im Einstellknopf integriert

Umgebungstemperatur 0 … 45 °C 0 … 45 °C 0 … 45 °C

Lagerung –25 … 60 °C –25 … 60 °C –25 … 60 °C

Überspannungskategorie III III III

Bemessungs-

Stoßspannung

4 kV 4 kV 4 kV

Spannung und Strom für

Zwecke der EMV-Störaus-

sendungsprüfung

230 V, 0,1 A 230 V, 0,1 A 24 V, 0,1 A

Schutzklasse II II III

Schutzart IP30 IP30 IP30

Softwareklasse Klasse A Klasse A Klasse A

Verschmutzungsgrad 2 2 2

Temperatur für Kugeldruck-

prüfung

75 °C 75 °C 75 °C

Gewicht 36 g 39 g 35.1 g

Energie-Klasse

(nach EU 811/2013, 812/2013,

813/2013, 814/2013)

IV = 2 % IV = 2 % IV = 2 %

UTE 2500

UTE 2500-24

UTE 2100

Dieses Produkt darf nicht über den Hausmüll

entsorgt werden. Bitte nur in speziellen Ein-

richtungen für Elektronikschrott entsorgen. Er-

kundigen Sie sich bei den örtlichen Behörden

zur Recycling Beratung.

7. Einengen des

Temperatureinstellbereiches:

Werkseitig ist der Temperaturregler auf den maxi-

malen Einstellbereich von 5 … 30 °C eingestellt

(siehe Bild 1).

Im Einstellknopf befinden sich 2 Einstell ringe.

Mit diesen kann der Temperatureinstellbereich

beliebig eingestellt werden.

Bild 1:

Einengen des Temperatureinstell bereiches

* im Kühlbetrieb wird die Solltemperatur um 3,5°C Wert erhöht.

468 931 014 352



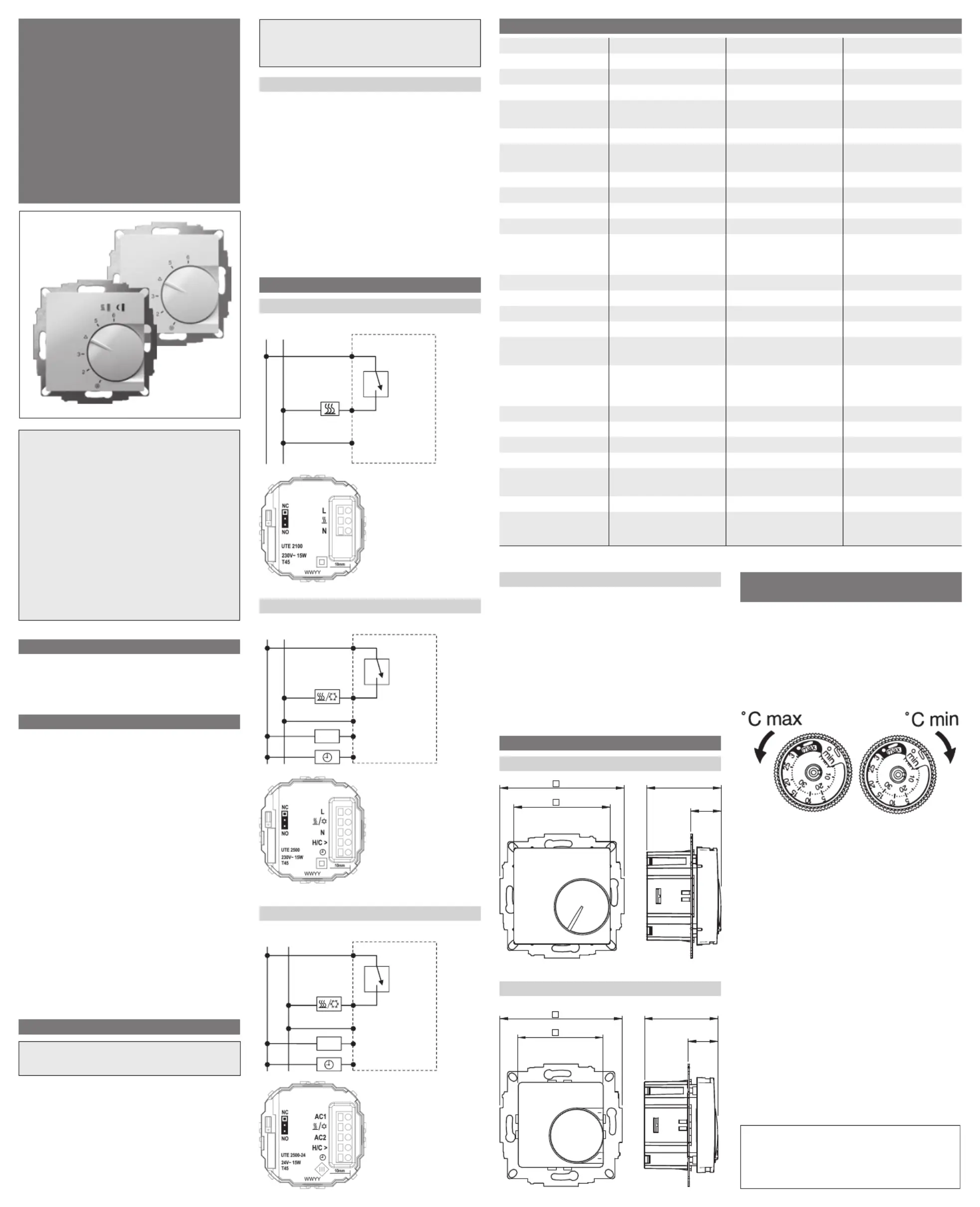

Installation and

Operating Instructions

UTE 2100

UTE 2500

UTE 2500-24

1. Area of use

The UTE 2100 and UTE 2500 electronic tempera-

ture controllers can be used to control the floor

and room temperature.

2. Installation site

• The controller should be mounted in a place

in the room that is easy to access for operation.

• Mounting height: approx. 1.5 m above the

floor.

• Preference should be given to installation

on an internal wall. Avoid external walls and

draughts from windows and doors.

• Ensure that the room’s normal convection air

reaches the controller freely without restric-

tion. The controller should therefore not be

mounted inside shelf units or behind curtains

and similar coverings.

• Extraneous heat has a negative influence on

the control accuracy.

• Direct sunshine, proximity to televisions, radios

and heaters, lamps, stoves and heating pipes

must be avoided.

• Install in flush-mounting box 60mm

3. Electrical connection

Important!

Disconnect the electric circuit from the

mains

Connection in the following steps:

• Pull off the temperature control knob

• Undo the fastening screw

• Remove the top part of the housing

• Connect as shown on the circuit diagram (see

bottom of housing or circuit diagram in these

instructions.)

• Install in the reverse order

Important!

Mount in non-conductive (plastic)

flush-mounting boxes only.

Abbreviations used in the circuit diagram

L = Outer conductor (phase)

N = Neutral conductor (previously Mp)

> = Connection for clock signal for tem-

perature reduction

U = Heating load connection

P = Cooling load connection

H/C> = Connection for heating/cooling input

signal

Red indicator lamp: Controller requests heat

Green indicator lamp: Temperature reduction on

Blue indicator lamp: Cooling mode is active

4. Circuit diagram

UTE 2100

L N

UTE 2500

L N

H/ >C

UTE 2500-24

AC1 AC2

AC1

AC2

H/ >C

Jumper:

The jumpers (links) can be used to set whether

the controller operates “normally closed” (NC) or

“normally open” (NO) actuators. Depending on

the setting, the output signal is as follows:

NC: 230 V / 24 V  Heat/Cool On

0 V  Heat/Cool Off

NO: 230 V / 24 V  Heat/Cool Off

0 V  Heat/Cool On

6. Dimensions

6.1 55 x 55 version

6.2 50 x 50 version

Important!

The device may only be opened by an electrically

skilled person and must be installed as shown on

the circuit diagram on the device and in these in-

structions. The existing safety regulations must be

followed.

The relevant installation measures must be taken

to achieve the requirements of protection class II.

This independently mountable electronic device

is used to control the temperature in dry and en-

closed rooms only, with normal environment. This

device conforms to EN 60730, it operates accord-

ing to type 1C action.

5. Technical Data

Order designation UTE 2100 UTE 2500 UTE 2500-24

Voltage supply 230 V AC 50 Hz (207 … 253 V) 230 V AC 50 Hz (207 … 253 V) 24 V AC 50 Hz (21.6 V … 26.4 V)

Temperature setting range 5 °C … 30 °C 5 °C … 30 °C 5 °C … 30 °C

Output TRIAC TRIAC TRIAC

Number of switchable

actuators

(3 W electrothermal)

Continuous switching

current

0 … 65 mA 0 … 65 mA 0 … 65 mA

Inrush current

(short-term for 2 s)

max. 5 A max. 5 A max. 5 A

Control algorithm PWM PWM PWM

PWM cycle time 10 min 10 min 10 min

Temperature reduction* 3.5 °C 3.5 °C

Frost protection 5 °C 5 °C 5 °C

LED display Red:

Heat

Green:

Temp. reduction on

Blue:

Cool

Red:

Heat

Green:

Temp. reduction on

Blue:

Cool

Range restriction Integrated in the control knob

Integrated in the control knob Integrated in the control knob

Ambient temperature 0 … 45 °C 0 … 45 °C 0 … 45 °C

Storage -25 … 60 °C -25 … 60 °C -25 … 60 °C

Overvoltage category III III III

Rated

pulse voltage

4 kV 4 kV 4 kV

Voltage and current for EMC

emission testing purposes

230 V, 0.1 A 230 V, 0.1 A 24 V, 0.1 A

Protection class II II III

Degree of protection IP30 IP30 IP30

Software class Class A Class A Class A

Pollution degree 2 2 2

Temperature for ball inden-

tation test

75 °C 75 °C 75 °C

Weight 36 g 39 g 35.1 g

Energy class

(to EU 811/2013, 812/2013,

813/2013, 814/2013)

IV = 2 % IV = 2 % IV = 2 %

UTE 2500

UTE 2500-24

UTE 2100

This product should not be disposed of with

household waste. Please recycle the products

where facilities for electronic waste exist. Check

with your local authorities for recycling advice.

7. Restricting the temperature setting

range:

The temperature controller is set in the factory

to the maximum setting range of 5 … 30 °C

(see Figure 1).

There are 2 adjusting rings in the control knob.

These can be used to set the temperature set-

ting range as required.

Figure 1:

Restricting the temperature setting range

* in cooling mode the setpoint temperature is increased by 3.5 °C.
