Side 1/3

1. Anwendungsgebiete

Der elektronische Uhrenthermostat easy 3p kann verwen-

det werden zur Raumtemperaturregelung in Verbindung

mit:

•Heizanlagen wie: Warmwasser-, Konvektor- oder Fuß-

bodenheizung.

•Elektrische Konvektor-, Decken- und Speicherheizung

•Nachtstromspeicherheizung

•Umwälzpumpen

•Brennern und Boilern

•Wärmepumpen usw.

•Klimaanlagen (nur Kühlen)

➩ Über den Schaltuhrausgang können weitere RTR

(Raumtemperaturregler mit TA-Eingang) gesteuert

werden.

Merkmale

•einfachste Bedienung

•Tagtemperatur und Absenktemperatur einstellbar

•3 Betriebsarten für:

➩ dauerhaft Tag-Temperatur (5…30°C)

➩ dauerhaft Absenk-Temperatur (5…30 °C)

➩ Uhr-Betrieb

•Signallampen zur Anzeige von:

➩ Wärmeanforderung

➩ Absenkbetrieb

• Schaltuhrausgang (zur Temperaturabsenkung weiterer RTR)

•wahlweise mit Tages- oder Wochenuhr

•Ausgangssignal PWM oder 2-Punkt umschaltbar

•Relaisausgang, 1 x Wechsler

•aufklappbarer Deckel

•neues Design

2. Funktionsbeschreibung

Der Uhrenthermostat regelt die Raumtemperatur.

Im Automatikbetrieb wird durch die eingebaute Schaltuhr,

zwischen Komfort- und Absenktemperatur, umgeschaltet.

Im Absenkbetrieb leuchtet die grüne Lampe.

Unterschreitet die Raumtemperatur den eingestellten

Wert, wird geheizt, die rote Lampe leuchtet.

Signallampen

Rot leuchtet, wenn der Regler Wärme anfordert.

Grün leuchtet, wenn der Absenkbetrieb aktiv ist.

Rot blinkend, Fehler; Betriebsspannug Aus- und wieder

einschalten

Temperaturabsenkung weiterer RTR

An den Schaltuhrausgang (Klemme 28) können Temperatur-

absenkeingänge weiterer RTR angeschlossen werden.

Diese RTR werden dann durch die Schaltuhr beeinflußt.

Die Stellung des Betriebsartenschalter s. 6.6 beeinflußt die-

sen Ausgang entsprechend.

Wärmeanforderung des Reglers bei PWM

Unterschreitet die Raumtemperatur den eingestellten

Wert, wird geheizt. Der Reglerausgang wird mit unter-

schiedlich langen Impulsen geschaltet (PWM). Die Länge

der Impulse ist abhängig von der Differenz zwischen ein-

gestellter zu tatsächlicher Raumtemperatur.

Die Summe der Zeiten von Impuls und Pause kann mit

Steckbrücke J4 auf 10 oder 25 min eingestellt werden.

Bei großen Temperaturdifferenzen schaltet der Regler

dauerhaft ein oder aus z. B. bei Übergang in die Tempera-

turabsenkung. PWM sollte nur bei Strömen ≤10 A verwen-

det werden.

Bild 1: Verlauf der relativen Einschaltdauer

(Tastverhältnis) in Abhängigkeit von der Temperatur

Einstellung der Zykluszeit

Für träge Heizsysteme (z.B. Brennersteuerungen) emp-

fiehlt sich die lange Zykluszeit.

Für flinke Heizsysteme (z.B. Elektro-Direkt-Heizung) emp-

fiehlt sich die kurze Zykluszeit.

Steckbrücke J4 Zeit

(rechts oben)

doppelpolig gesteckt 25 min (Auslieferzustand)

einpolig gesteckt 10 min

Wärmeanforderung des Reglers

bei 2-Punkt-Regelung

Unterschreitet die Raumtemperatur die Solltemperatur,

schaltet der Ausgang ein, bei Überschreiten schaltet der

Ausgang aus.

Bild 2: 2-Punkt-Regelung

Steckbrücke J3 Regelverhalten

(rechts oben)

doppelpolig gesteckt 2-Punkt Regelung

einpolig gesteckt PWM (Auslieferzustand)

Soll-Temperatur Temperatur

Aus

Ein

Hysterese

Ein

Aus

Temperatur

10 /25 min

Sollwert

3. Montage

Der Regler soll an einer Stelle im Raum montiert werden, die:

•für die Bedienung leicht zugänglich ist.

•frei von Vorhängen, Schränken, Regalen etc. ist

•freie Luftzirkulation ermöglicht

•frei von direkter Sonneneinstrahlung ist

•frei von Zugluft ist (öffnen von Fenstern und Türen)

•nicht direkt von der Wärmequelle beeinflußt wird

•nicht an einer Außenwand liegt

• ca. 1,5 m über dem Fußboden liegt.

Montage direkt auf UP-Dose, oder mit Adapterrahmen

ARA easy.

Elektrischer Anschluß

Achtung! Stromkreis spannungsfrei schalten

Anschluß in folgenden Schritten:

•Abziehen des Temperatur-Einstellknopfes

•Mit einem Schraubendreher den Befestigungshaken

nach außen drücken

•Abnehmen des Gehäuseoberteils

•Anschluß gemäß Schaltbild (siehe Gehäuseoberteil)

durchführen

•Hinweise beachten

4. Technische Daten

Temperatur-Einstellbereich:

Komforttemperatur 5…30°C

Temperaturabsenkung 5…30°C

Regelverfahren Proportional-Regler (durch

PWM stetigähnlich s. Bild 1)

Zyklusdauer Umschaltbar ca. 10/25 min

(Summe von Ein- und Auszeit der PWM)

Proportionalband 1,5 K

Hysterese ~0,5 K ≤10 A (s. Bild 2)

~2,5 K, bei 16A

bei 2-Punkt Regelung über Brücke einstellbar

Ausgang Relais Wechsler potentialfrei*

Schaltstrom 10 mA…16 A cos ϕ = 1

max. 4A cos ϕ = 0,6

max. 10 therm. Stellantriebe

Schaltspannung 24…250 V AC

Schaltuhrausgang max 20 TA-Eingänge

230 V: max 50 mA, 24 V: max 150 mA

Schalter Komfort / Automatik / Absenktemperatur

Anzeigelampe rot: Heizung EIN

grün: Absenkbetrieb

Temperaturfühler: intern

Bereichseinengung im Einstellknopf

Uhr: Ganggenauigkeit < 10 min/Jahr

Schaltzeiteinstellung alle 15 min bei Tagesuhr

alle 1 h bei Wochenuhr

Gangreserve ca. 100 h

Schutzart Gehäuse IP 30

Schutzklasse II (siehe Achtung)

Betriebstemperatur –10…40°C, ohne Betauung

Lagertemperatur –25…65°C

Maße 160 x 80 x 36 mm

Gewicht ca. 220 g

* Die potentialfreien Kontakte dieses netzbetriebenen Gerätes gewährleisten

eine mögliche Forderung nach Schutzkleinspannung (sichere Trennung)

nicht.

Für Geräte mit 230 V Versorgungsspannung

Bestellbezeichnung easy 3 pt mit Tagesuhr

easy 3pw mit Wochenuhr

Artikel-Nr.: easy 3pt 517 2703 51100

easy 3pw 517 2704 51100

Versorgungsspannung 195…253 V AC 50/60 Hz

Verlustleistung < 1,5 W

Für Geräte mit 24 V Versorgungsspannung

Bestellbezeichnung easy 3pt/24 mit Tagesuhr

easy 3pw/24 mit Wochenuhr

Artikel-Nr.: easy 3pt/24 517 2703 21100

easy 3pw/24 517 2704 21100

Versorgungsspannung 20…30 V AC 50/60 Hz

Verlustleistung < 1,5 W

Für Geräte mit Niederspannungsausgang

Bestellbezeichnung easy 3 pt mit Tagesuhr

easy 3pw mit Wochenuhr

Artikel-Nr.: easy 3pt 517 2713 51 100

easy 3pw 517 2714 51 100

Versorgungsspannung 195…253 V AC 50/60 Hz

Schaltstrom >1V; >1mA ... max 250V; 10A AC

Verlustleistung < 1,5 W

5. Schaltbild

Symbolerklärung

U PHeizen Kühlen

TA Temperaturabsenkung weiterer Regler

Hinweise

Heizen-Anwendung

•Stromlos geschlossener Stellantrieb (NC) an Klemme 2

anschließen

•Stromlos offener Stellantrieb (NO) an Klemme 3 an-

schließen

Kühlen-Anwendung

•Stromlos geschlossener Stellantrieb (NC) an Klemme 3

anschließen

•Stromlos offener Stellantrieb (NO) an Klemme 2 ansch-

ließen

• Damit die rote ULampe „Kühlung EIN“ anzeigt, müssen

stromlos offene Stellantriebe (NO) an Klemme 2 ange-

schlossen werden.

6. Bedienung

Einstellung der Temperaturen

Komforttemperatur (Tagtemperatur)

Wird durch den außen sichtbaren Einstellknopf (1) festgelegt

Absenktemperatur (Nachttemperatur)

Der Temperaturabstand zur Komforttemperatur wird

durch den Einstellknopf (2) unter dem Deckel festgelegt.

Einstellen der Uhrzeit

Durch Auflegen eines Fingers auf die Zeigerscheibe (3)

und Drehen in beliebiger Richtung, kann die Uhrzeit

eingestellt werden.

Der Pfeil (4) zeigt auf die Uhrzeit.

Einstellen der Schaltzeiten

Mit einem spitzen Gegenstand die Schaltreiter in die

gewünschte Position bringen.

Außen = Komforttemperatur

Innen = Absenktemperatur

Betriebsartenschalter (6)

É Komforttemperatur, dauerhaft

2 Automatikbetrieb, zeitgesteuerte Umschaltung zwischen

Komfort- und Absenktemperatur

Absenktemperatur, dauerhaft

2121

4 5

1212

1515

U 468 931 002 915-05 

Montage- und

Bedienungsanleitung

Elektronischer

Uhrenthermostat

easy 3p

Achtung!

Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und

gemäß dem Schaltbild im Gehäusedeckel bzw. dieser Anleitung

installiert werden. Dabei sind die bestehenden Sicherheits-

vorschriften zu beachten.

Um Schutzklasse II zu erreichen, müssen entsprechende

Installationsmaßnahmen ergriffen werden.

Dieses unabhängig montierbare Gerät dient der Regelung der

Temperatur ausschließlich in trockenen und geschlossenen

Räumen, mit üblicher Umgebung. Das Gerät ist gemäß VDE 0875

T.14 bzw. EN 55014 funkentstört und arbeitet nach der Wir-

kungsweise 1C (EN 60730).

3. Installation

The controller should be arranged in a place within the

room which:

•is easily accessible for operation

•is free from curtains, cupboards, shelves, etc.

•enables free air circulation

•is free from direct sun radiation

•is free from draughts (e.g. opening of windows and doors)

•is not affected directly by the source of heat

•is not located on an external wall

•is located approx. 1,5 m above floor level

Mounting directly on conduit box or with adapter

frame ARA easy.

Electric connection

Warning! Disconnect electric circuit from supply

Proceed as follows:

•pull off temperature setting knob

•push retaining hook outwards using screwdriver

•remove housing cover

•make connection in compliance with wiring diagram (see

housing cover).

•watch notes

4. Technical data

Temperature setting range:

comfort temperature 5…30 °C

setback temperature 5…30°C

Regulation proportional controller (due to

PWM quasi-continuous, see Fig. 1)

Cycle period adjustable 10 or 25 min.

(sum of PWM ON and OFF times)

Proportional band 1.5 K

Hysteresis at ~0,5 K 10 A (see fig. 2)≤

~2,5 K at 16 A

ON/OFF regulation adjustable via jumper

Output relay, 1 volt-free*

changeover contact

Switching current 10 mA…16 A cos = 1ϕ

max. 4 A cos ϕ = 0,6

max. 10 electro-thermal actuators

Switching voltage 24…250 V AC

Time switch output max. 20 temperature setback inputs,

230 V: max. 50 mA,

24 V: max. 150 mA

Mode selector switch comfort / automatic / setback

Indicator lamp: red controller demands heat

green setback mode

Temperature sensor internal

Range limitation inside setting knob

Clock: accuracy <10 min./year

switching time setting every 15 min. with daily timer

every hour with weekly timer

power reserve approx. 100 h

Protection class of housing IP 30 / insulated

Degree of protection II (see Warning)

Ambient temperature –10…40°C, without condensation

Storage temperature –25…65 °C

Dimensions 160 x 80 x 36 mm

Weight approx. 220 g

* The volt-free contact of this mains-operated unit does not

ensure the requirement for the use of safety extra-low voltage

(SELV).

For units with 230 V supply voltage

Type easy 3pt with daily timer

easy 3pw with weekly timer

Article-Nr. easy 3pt 517 2703 51 100

easy 3pw 517 2704 51 100

Operating voltage 195…253 V AC 50/60 Hz

Power consumption <1.5 W

For units with 24 V supply voltage

Type easy 3pt/24 with daily timer

easy 3pw/24 with weekly timer

Article-No. easy 3pt/24 517 2703 21 100

easy 3pw/24 517 2704 21 100

Operating voltage 20…30 V AC 50/60 Hz

Power consumption < 1.5 W

1. Applications

The easy 3p electronic clock thermostat is designed for

room temperature control in conjunction with:

•heating systems, e.g. hot-water heaters, convector hea-

ters or floor heating

•electric convector heaters, ceiling and storage heating

•night-storage heaters

•circulation pumps

•burners and boilers

•heat pumps, etc.

•Airconditioning applications (cooling only)

➩ other temperature controllers can be controlled

via time switch output.

Features

•very simple operation

•comfort and setback temperature adjustable

•3 operating modes for:

➩ permanent comfort temperature (5…30°C)

➩ permanent setback temperature (5…30 °C)

➩ clock mode (automatic)

•Indicator lamps for:

➩ heat demand

➩ setback mode

•time switch output (for temperature setback of other

temperature controllers)

•available with daily or weekly timer

•output signal PWM or ON/OFF regulation (adjustable via

jumper)

•relay output, 1 x changeover contact

•hinged cover

•new design

2. Function description

The clock thermostat is designed to control the room tem-

perature.

In the automatic mode, a changeover is effected between

comfort and setback mode by the built in timer.

In setback mode the green indicator lamp lights up.

If room temperature drops below set value, heating will

start, the red indicator lamp will light up.

Indicator lamps

Red indicates when controller demands heat,

Green indicates when setback mode is activated.

Red flashing for failure.

Operating voltage to be switched OFF and ON again.

Temperature setback of other temperature

controllers

Temperature setback inputs of other temperature control-

lers can be connected to time switch output (terminal 28).

They are then controlled by the time switch.

The position of the mode selector switch (see 6.6) influen-

ces this output accordingly.

Controller heat demand at PWM

If room temperature drops below the set value, heating

mode will start. The controller output is in the form of pul-

ses of varying length (PWM). The length of the pulses

depends on the difference between set and actual room

temperature.

The sum of pulse and pause times can be selected with

J4 (between 10 or 25 min.).

If there are large temperature differences, the controller

will switch ON or OFF permanent, e.g. when changing

over to temperature setback mode. Use PWM only at

current ≤10 A.

Fig. 1: Characteristic of impulse pause ratio depending on temperature

Cycle time setting

For inert applications (e.g. burners) we recommend the

long cycle time.

For quick applications (e.g. electric direct heaters) we

recommend the short cycle time.

Plug-in jumper J4 Time

(right side of board)

Double-pole jumper 25 min

connection (as-delivered condition)

Single-pole jumper 10 min

connection

Heat demand of the controller at ON/OFF regulation

When room temperature drops below set temperature the

output will be switched on, whereas it will be switched off,

when set value is exceeded.

Fig. 2: ON/OFF regulation

Plug-in jumper J3 Regulation

(right side of board)

Double-pole jumper ON/OFF

connection

Single-pole jumper PWM

connection (as delivered condition)

set temperature temperature

OFF

Hysteresis

Off

Temperature

10/25 min

set temperature

For units with low voltage output

Type easy 3pt with daily timer

easy 3pw with weekly timer

Article No. easy 3pt 517 2713 51 100

easy 3 pw 517 2714 51100

Operating voltage 195…253 V AC 50/60 Hz

Switching current >1V/>1 mA…max 250 V/AC 10 A

Power consumption <1.5 W

5. Wiring diagram

Symbol explanation

U PHeating Cooling

TA Temperature set-back for other controllers

Note

For heating applications

•connect n/c actuators to terminal 2.

•connect n/o actuators to terminal 3.

For cooling applications

•connect n/c actuators to terminal 3

•connect n/o actuators to terminal 2

• To use the red lamp Uas indicator for “Ccooling

ON”, connect n/o actuators to terminal 2

6. Operation

Temperature setting

Comfort temperature (daytime temperature)

is set by means of externally visible setting knob (1)

Setback temperature (night temperature)

is set by means of adjustment knob (2) beneath

cover.

Time setting

by putting one finger on dial (3) and turning in any

direction, you can set the time.

Arrow (4) points to the selected time.

Switching time setting

Bring movable tappets (5) into required position

using a pointed object.

Outer ring = comfort temperature

Inner ring = setback temperature

Mode selector switch (6) – internally

É Comfort temperature, permanent

2 Automatic mode, time-controlled changeover

between comfort and setback temperature

Setback temperature, permanent

2121

4 5

1212

1515

1818

U 468 931 002 915-05 

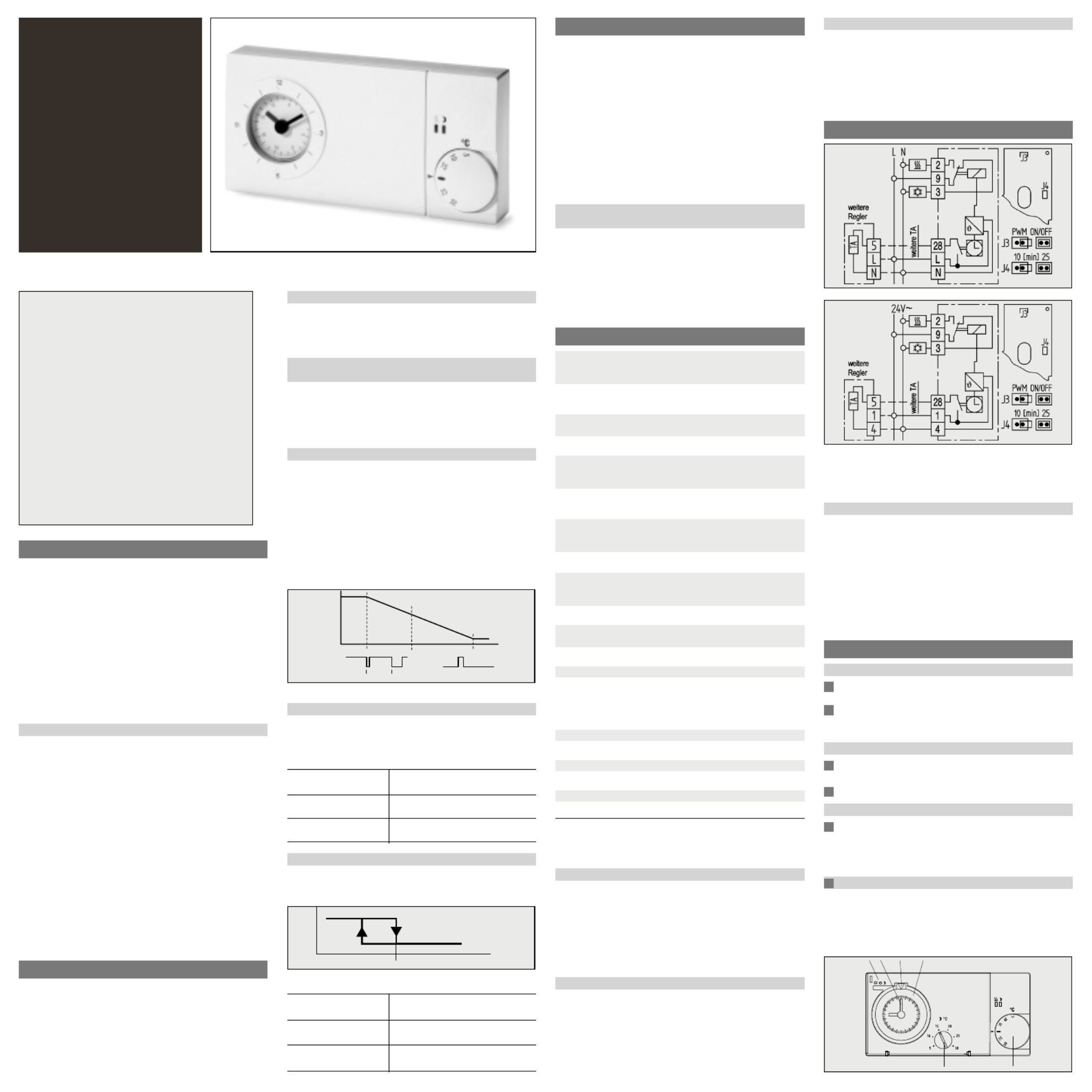

Installation and

Operating Instructions

Electronic

Clock Thermostat

easy 3p

Warning!

This unit must not be opened and installed

except by authorized persons and in compli-

ance with the circuit diagram provided inside

the cover. It is mandatory in all work on the

unit to observe the current safety regulations.

In order to classify for protection class II it is

necessary to take adequate installation mea-

sures.

This separately mounted unit is designed for

temperature control exclusively in dry and

closed rooms with standard environment. The

unit features radio-interference suppression

in compliance with VDE 0875 T. 14 and

EN 55014, respectively and works according

to operating principle 1 C (EN 60730).

Produkt Specifikationer

Mærke:	Eberle
Kategori:	Termostat
Model:	Easy 3PT

Har du brug for hjælp?

Hvis du har brug for hjælp til Eberle Easy 3PT stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Termostat Eberle Manualer

Eberle INSTAT plus 3F Manual

11 Januar 2025

Eberle FITnp 3R Manual

11 Januar 2025

Eberle Easy 3fw Manual

3 December 2024

Eberle RTR-E... Manual

25 August 2024

Eberle RTR 7... Manual

25 August 2024

Eberle Instat plus 868-r Manual

25 August 2024

Eberle INSTAT 868-rep repeater Manual

25 August 2024

Eberle KLR-E 7037 Wintergartenregler Manual

25 August 2024

Eberle INSTAT 868-a1Up Manual

25 August 2024

Eberle RTR 9311 Manual

25 August 2024

Termostat Manualer

Nyeste Termostat Manualer

Tesla TSL-TRV-GS361A Manual

31 Juli 2025

30 Juli 2025

29 Juli 2025

29 Juli 2025

25 Juli 2025

24 Juli 2025

Vimar 21814.F.70 Manual

24 Juli 2025

GENERAL Life HT390S Manual

24 Juli 2025

GENERAL Life HT440S Manual

24 Juli 2025

Vimar 01910.14 Manual

24 Juli 2025
