1. Funktion

a) Die Hygrostate der Typen HYG-E 6001, HYG-E

7001/7005, und HYG 4003 eignen sich für den

automa tischen Be trieb einer Be- oder Ent -

feuchtungs anlage.

b) Der HYG-E 7001/7005 ist eine Kombination

Hygrostat und Raumtemperaturregler für den

Einsatz in Schwimmbäder etc.

2. Elektrischer Anschluß

Schließen Sie alle Leitungen genau nach dem

Schaltbild im Gehäusedeckel an.

Diese Geräte dürfen nur durch einen Fachmann gemäß dem

Schaltbild im Gehäusedeckel installiert werden. Dabei sind die

bestehenden Sicherheitsvorschriften zu beachten.

Öw ird durch entsprechenden Einbau (nach VDE 0100) und

der Montage auf einen ebenen, nicht leitenden und nicht-

brennbaren Untergrund erfüllt.

Diese unabhängig montierbaren Geräte dienen zur Regelung

der Feuchte bzw. der Temperatur ausschließlich in trockenen

und geschlossenen Räumen mit üblicher Umgebung.

Außerdem sind sie gemäß VDE 0875 bzw EN 55014 funkent-

stört und arbeiten nach der Wirkungsweise 1C.

4. Technische Daten

Achtung: Über AC 24 V nur in trockenen Räumen! Räumen (max 95%, nicht kondensierend)!

Nicht geeignet z.B. für Gärschränke oder ähnliche Einrichtungen.

HYG-E 7001 HYG-E 7005 HYG-E 6001 HYG 4003

Hygrostat

Einstellbereich 35–100% r.F. 35–100 % r.F. 30–100% r.F.

bei HYG 7005 unter d. Deckel

Schaltdifferenz ca. 4% ca. 4% ca. 5%

Betriebsspannung 24…230 V AC 24…230 V AC 24…230 V AC

Schaltstrom 5 (0,2) A AC; 5 (0,2) A AC; 15 (2) A

55 W DC 55 W DC

Kontakt 1 Wechsler 1 Wechsler 1 Wechsler

Temperaturregler

Einstellbereich 10–35 °C – –

Schalttemperatur-Differenz ca. 0,6 K – –

Betriebsspannung AC 24/230 V – –

Schaltstrom Heizen 10 (4) A – –

Kühlen 5 (2) A – –

Kontakt 1 Wechsler – –

Thermische Rückführung serienmäßig – –

Schalter Netz Ein/Aus – –

HYG 7005 ohne Netzschalter

Schutzart IP 30 IP 30 IP 54

Umgebungstemperatur 0…55°C 0…55°C 0…60 °C

Kabellänge – – –

Zulässige Luftgeschwindigkeit – – 8 m/sec.

4. Specification

Attention: For more than AC 24 V only in dry rooms (max. 95% without condensation).

Not suitable e.g. for brew cabinets or similar equipment

HYG-E 7001 HYG-E 7005 HYG-E 6001 HYG 4003

Hygrostat

Setting range 35–100% r.F. 35–100 % r.F. 30–100% r.F.

HYG 7005 below cover

Switching diff. approx. 4% approx. 4% approx. 5 %

Operating voltage 24…230 V AC 24…230 V AC 24…230 V AC

Switching current 5 (0,2) A AC; 5 (0,2) A AC; 15 (2) A

55 W DC 55 W DC

Contact 1 c/o 1 c/o 1 c/o

Thermostat

Setting range 10–35 °C – –

Switching temp. diff. approx. 0,6 K – –

Operating voltage AC 24/230 V – –

Switching current heating 10 (4) A – –

cooling 5 (2) A – –

Contact 1 c/o – –

Thermal feedback standard – –

Switch Mains ON/OFF – –

HYG 7005 without mains switch

Degree of protection IP 30 IP 30 IP 54

Ambient temperature 0…55°C 0…55°C 0…60°C

Cable length – – –

Admissible air speed – – 8 m/sec.

3. Montage

HYG-E 7001/7005, HYG-E 6001

– Es ist darauf zu achten, daß die Geräte nicht

einer direkten Wassereinwirkung ausgesetzt

sind, z.B. Spritzwasser beim Schwimmbad usw.

– Der Hygrostat ist waagrecht, in Augenhöhe zu

montieren.

– Der Kabelaustritt aus der Wand ist bei den

Typen HYG-E 7001/7005, HYG-E 6001 un be -

dingt zu verputzen oder anderweitig, mit

Ausnahme von Silikon und silikonhaltigen

Materialien abzudichten.

HYG 4003

Der Hygrostat wird nach Möglichkeit im Abluft-

oder Umluftkanal vor dem Ventilator waagrecht

montiert. Max. zulässige Luft geschwin digkeit

8 m/sec.

U 468 931 022 899-1 쮕

Montage- und

Bedienungsanleitung

Hygrostate

1. Function

a) The HYG-E 6001, HYG-E 7001/7005 and HYG

4003 Hygro stats are suitable for the automatic

operation of a humidification and dehumidifica-

tion equipment.

b) The HYG-E 7001/7005 is a combination of a

hygrostat and a room temperature controller for

use in swimming-pool halls, etc.

2. Electric supply

Connect all lines exactly according to the wiring

diagram shown in the case cover.

These units must be mounted by an expert, according to the

wiring diagram inside the housing cover. The existing safety

regulations must be observed.

ÖWill be met by corresponding installation (acc. to VDE

0100) and by fitting on smooth and non-conductive and

non-flammable surface.

These units which can be mounted independently are for con-

trolling of humidity or ambient temperature in dry and enclosed

rooms only with normal environment.

They have radio interference suppression in accordance with

VDE 0875 or EN 55014 and operate to efficiency 1C.

3. Installation

HYG-E 7001/7005, HYG-E 6001

– Make sure the units are not exposed to direct

water effects, such as water jets in pool halls.

– Install the hygrostat in a horizontal position, at

the eye level.

– Plaster the spot where the cable leaves the

wall or seal otherwise when using the types

HYG-E 7001/7005, HYG-E 6001. Do not use

silicone or silicone-containing materials.

HYG 4003

Install the hygrostat in the foul air or recircula-

tion duct after the fan, if possible. Max admis-

sible air speed: 8 m/sec.



Installation and

Operating Instructions

Hygrostate

HYG-E 7001/7005 HYG-E 6001 HYG 4003

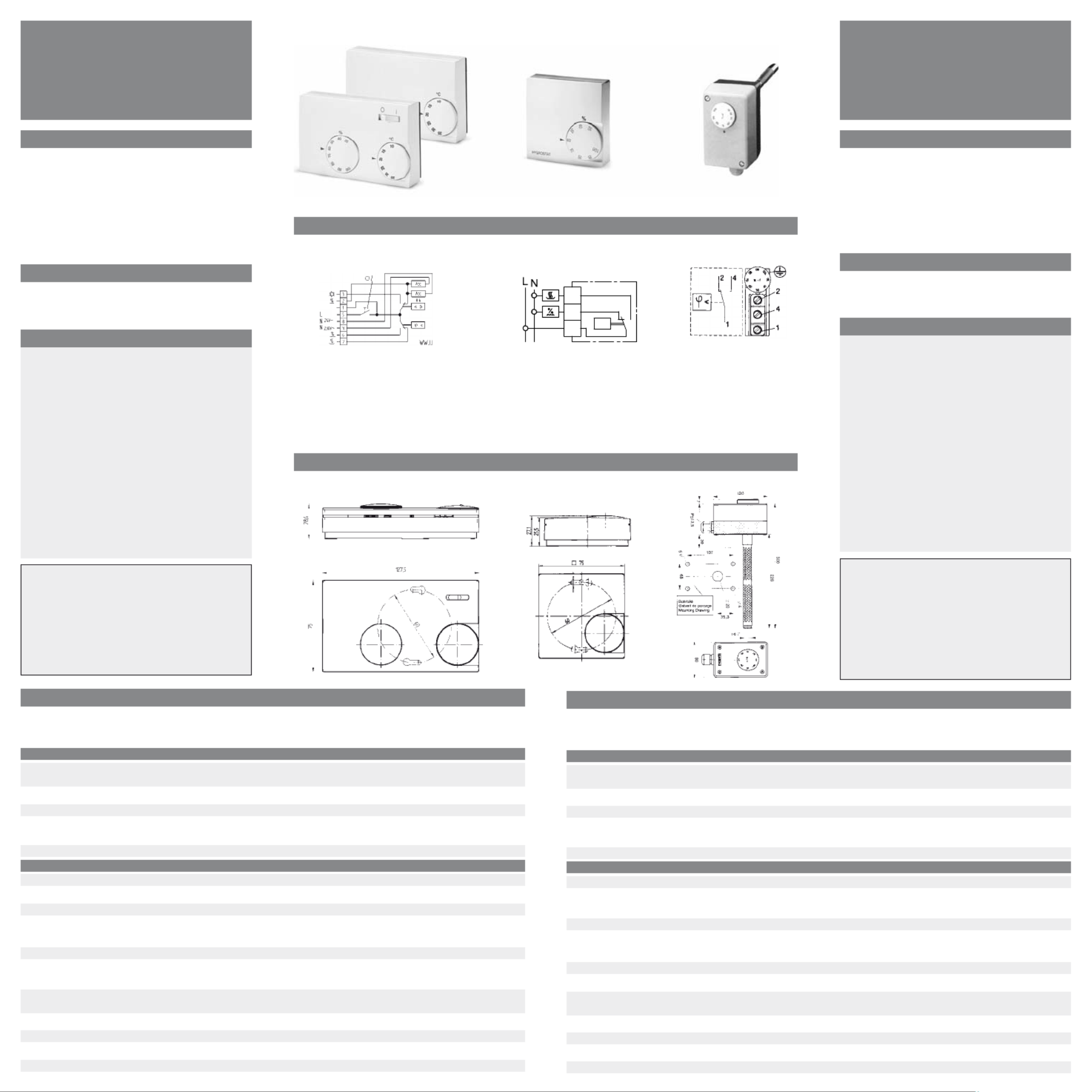

Schaltbild / Wiring Diagram

HYG-E 7001/7005 HYG-E 6001 HYG 4003

Maße / Dimensions

HYG-E 7001/7005 HYG-E 6001 HYG 4003

Klemme 1–4 Befeuchten

Klemme 1–2 Entfeuchten

terminal 1–4 humidify

terminal 1–2 dehumidify

Achtung: Über AC 24 V nur in

trockenen Räumen!

Attention: For more than AC 24V only

in dry rooms!

Klemme 1–2 Entfeuchten

Klemme 1–3 Befeuchten

terminal 1–2 dehumidify

terminal 1–3 humidify

Hygrostat: Klemme 1/5–6 Befeuchten

Klemme 1/5–7 Entfeuchten

Temperaturregler: Klemme 1/5–2 Heizen

Klemme 1/5–3 Kühlen

Hygrostat: terminal 1/5–6 humidify

terminal 1/5–7 dehumidify

Temp. controller terminal 1/5–2 heating

terminal 1/5–3 cooling

Irrtum und Änderung vorbehalten

Ces appareils ne peuvent être installé que par un professionnel

selon le schéma à l’interiéur du couvercle et en respectant les règles

de l’art.

Öest garantit par un montage encastré conforme (VDE 0100) et

par un montage sur un fond plat, non conducteur et inin-

flammable.

Ces appareils qui peuvent être montés séparément sont faits pour

régler l’humidité et respectivement la température seulement dans

des places sèches et fermées et avec l’ambiance usuelle. Ils sont

construits et déparasités selon VDE 0875 et EN 55015 et leur maniè-

re d’opérer est selon 1C.

3. Montage

HYG-E 7001/7005, HYG-E 6001

– Ne pas exposer les appareils à des effets

d’eau directs, p.ex. aux projections dans

une piscine, etc.

– Monter le hygrostat en position horizonta-

le, à la hauteur des yeux.

– Crépir l’endroit oû le câble sort du mur ou le

rendre étanche en utilisant d’autres maté-

riaux, à exception de la silicone et des maté-

riaux siliconés, pour les types HYG-E

7001/7005 et HYG-E 6001.

HYG 4003

Monter l’hygrostat dans la gaine d’évacua-

tion ou de reprise d’air, avant le ventilateur, si

possible. Vitesse maximale admissible:

8 m/sec.

U 468 931 022 899-1 

Instructions de montage

et de service pour

Hygrostats

1. Fonctions

a) La principale application des hygrostats des

types HYG -E 6001, 7001/7005 et HYG 4003

est dans le fonct ionnement automatique d’une

installation d’humectation et de déshumecta-

tion.

b) Le HYG-E 7001/7005 est une combinaison

d’un hygrostat et d’un régulateur d’ambiance.

Parmi les applications typiques sont à noter les

piscines fermées.

2. Prise de courant

Raccorder toutes les lignes exactement d’après le

schéma des connexions se trouvant dans le cou-

vercle du boîtier.

4. Caractéristiques générales

Attention: Ne pas utiliser dans des locaux humides au-dessus de 24 VAC (max. 95% sans condensation).

Utilisation déconseillée par ex. pour les armoires de brassage ou équipements similaires.

HYG-E 7001 HYG-E 7005 HYG-E 6001 HYG 4003

Hygrostat

Plage de réglage 35–100 % h.r. 35–100 % h.r. 30–100 % h.r.

HYG 7005 à l’intérieur du boîtier

Diff. de commutation env. 4 % env. 4 % env. 5 %

Tension d’alimentation 24…230 V AC 24…230 V AC 24…230 V AC

Courant d’enclenchement 5 (0,2) A AC; 5 (0,2) A AC; 15 (2) A

55 W DC 55 W DC

Contact 1 inverseur 1 inverseur 1 inverseur

Régulateur de température

Plage de réglage 10–35 °C – –

Diff. de temp. de commutation env. 0,6 K – –

Tension d’alimentation AC 24/230 V – –

Courant d’enclenchement Chauffer: 10 (4) A – –

Refroidir: 5 (2) A – –

Contact 1 rt – –

Réalimentation thermique en série – –

Interrupteur Alimentation marche-arrêt – –

HYG 7005 sans interrupteur

Degré de protection IP 30 IP 30 IP 54

Temp. ambiante 0…55 °C 0…55 °C 0…60 °C

Longueur câble – – –

Vitesse de l’air admissible – – 8 m/sec.

HYG-E 7001/ 7005 HYG-E 6001 HYG 4003

Schéma de connexion / Diagram de conexión

HYG-E 7001/ 7005 HYG-E 6001 HYG 4003

Encombrements / Medidas

HYG-E 7001/ 7005 HYG-E 6001 HYG 4003

borne 1–4 humecter

borne 1–2 déshumecter

borne 1–4 humedecer

borne 1–2 deshumedecer

Attention: Ne pas utiliser dans des

locaux humides au-dessus de 24 VAC

Atención: con más de 24V CA sólo en

ambientes secos

borne 1–2 déshumecter

borne 1–3 humecter

borne 1–2 deshumedecer

borne 1–3 humedecer

borne 1/5–6 humecter

borne 1/5–7 déshumecter

régulateur d’ambiance borne 1/5–2 chauffer

régulateur d’ambiance borne 1/5–3 refroidir

borne 1/5–6 humectar

borne 1/5–7 deshumectar

Regulador de temperatura borne 1/5–2 calentar

Regulador de temperatura borne 1/5–3 refrigerar

1. Funciones

a) Los higrostatos de los tipos HYG-E 6001,

HYG-E 7001/7005 y HYG 4003 son apropiados

para el funcionamiento automático de equipos

de humectación y deshumectación.

b) El higrostato HYG-E 7001/7005 es una combina-

ción de higrostato y regulador de temperatura

adecuado para ser empleado en piscinas cubier-

tas, etc.

2. Conexión eléctrica

Conecte todos los conductores, guiándose estric-

tamente por el diagrama de conexiones que viene

en la tapa de la caja.

Este equipo debe ser instalado únicamente por personal cualificado

según el esquema de conexión en el interior de la tapa observando

las normas de seguridad existentes.

ÖSe cumple cuando está correctamente empotrado (según VDE

0100) y montado sobre una base plana no conductora y infla-

mable.

Estos reguladores de ambiente sirven exclusivamente para la regu-

lación de la humedad así como de la temperatura en locales cerra-

dos y secos con un ambiente normal.

Además cumplen la normativa VDE 0875 equivalente a EN 55014 de

protección de interferencias y trabaja de acuerdo al modo 1C.

3. Montaje

HYG-E 7001/7005, HYG-E 6001

– Es necesario cuidar, que los aparatos no

queden expuestos a la acción directa del agua.

A modo de ejemplo su pueden citar las

salpicaduras en una piscina, etc.

– El higrostato debe ser montado horizontal -

mente, a la altura de los ojos.

– La salida del cable en la pared, en los tipos

HYG-E 7001/7005, HYG-E 6001, tiene que ser

necesariamente revocada, o bien, no tratán-

dose de silicona o materiales que contengan

silicona, debe ser obturada.

HYG 4003

El higrostato se montará en lo posible horizon-

talmente en el canal de aire de salida o de cir-

culación, delante del ventilador. La velocidad

máx. admisible del aire es de 8 m/seg.



Montaje e Instrucciones

para el Servicio para

Higrostatos

4. Datos Técnicos

Atención: con más de 24V CA sólo en ambientes secos (máx. 95 % sin condensación).

No se puede utilizar p.e.. para cabinas de fermentación o equipamientos similares.

HYG-E 7001 HYG-E 7005 HYG-E 6001 HYG 4003

Higrostato

Margen de regulación 35–100 % h.r. 35–100 % h.r. 30–100 % h.r.

en el HYG 7005 debajo de la carcasa

Diferencial de conexión aprox. 4 % aprox. 4 % aprox. 5 %

Tensión de conexión 24…230 V AC 24…230 V AC 24…230 V AC

Corriente de conexión 5 (0,2) A AC; 5 (0,2) A AC; 15 (2) A

55 W DC 55 W DC

Contacto 1 c. conmut. 1 c. conmut. 1 c. conmut.

Regulador de temperatura

Margen de regulación 10–35 °C – –

Diferencial de temperatura

de conexión aprox. 0,6 K – –

Tensión de conexión AC 24/230 V – –

Corriente de conexión calentar: 10 (4) amp. –

refrigerar: 5 (2) amp. –

Contacto 1 conmutador – –

Realimentación-térmica en serie – –

Interruptor conec./desc. – –

HYG 7005 sin interruptor marcha/paro

Tipo de protección IP 30 IP 30 IP 54

Temp. ambiente 0…55 °C 0…55 °C 0…60 °C

Longitud cable – – –

Velocidad del aire admisible – – 8 m/seg.

Produkt Specifikationer

Mærke:	Eberle
Kategori:	Termostat
Model:	HYG-E 7001

Har du brug for hjælp?

Hvis du har brug for hjælp til Eberle HYG-E 7001 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Termostat Eberle Manualer

Eberle INSTAT plus 3F Manual

11 Januar 2025

Eberle FITnp 3R Manual

11 Januar 2025

Eberle Easy 3fw Manual

3 December 2024

Eberle RTR-E... Manual

25 August 2024

Eberle RTR 7... Manual

25 August 2024

Eberle Instat plus 868-r Manual

25 August 2024

Eberle INSTAT 868-rep repeater Manual

25 August 2024

Eberle KLR-E 7037 Wintergartenregler Manual

25 August 2024

Eberle INSTAT 868-a1Up Manual

25 August 2024

Eberle RTR 9311 Manual

25 August 2024

Termostat Manualer

Nyeste Termostat Manualer

Tesla TSL-TRV-GS361A Manual

31 Juli 2025

30 Juli 2025

29 Juli 2025

29 Juli 2025

25 Juli 2025

24 Juli 2025

Vimar 21814.F.70 Manual

24 Juli 2025

GENERAL Life HT390S Manual

24 Juli 2025

GENERAL Life HT440S Manual

24 Juli 2025

Vimar 01910.14 Manual

24 Juli 2025
