1. Applications

This electronic temperature controller is designed for con-

trolling the room temperature in conjunction with:

• heating systems e.g. hot-water heaters, convector heaters

or floor heating

• Heating cooling change over in combination with

connection strip and suitable input

• circulation pumps

Features

• PWM-Output (TPI)

• Relay change over contact

• Heater switch (stand-by, controller remains on mains,

load will be switched off)

2. Description of functions

2.1 Functions

The room temperature is measured by the integrated

sensor and is set via the dial.

2.2 Remote sensor

For measuring the room temperature a remote sensor can

be used instead of the internal one.

If the remote sensor is connected, the internal one

automatically will be disabled.

In case of sensor error the internal sensor will be used.

3. Mounting / Commissioning

The controller should be mounted at a point in the room

which:

• can be easily accessed

• is free of curtains, cabinets, shelves, etc.

• allows free air circulation

• is not exposed to direct sunlight

• is not draughty (when doors or windows are opened)

• is not directly influenced by the source of heat/cold

• is not located on an outer wall

• is approx. 1.5 m above the floor.

Caution!

The device may only be opened and installed ac-

cording to the circuit diagram on the device or these

instructions by a qualified electrician. The existing

safety regulations must be observed.

In order to comply with safety class II, the necessary

installation steps must be taken.

This independently mountable electronic device is desi-

gned for controlling the temperature in dry and enclo-

sed rooms only under normal conditions.

The device confirms to EN 60730, it works according

operating principle 1C

468 931 003 667-5



Mounting and

Operating Instructions

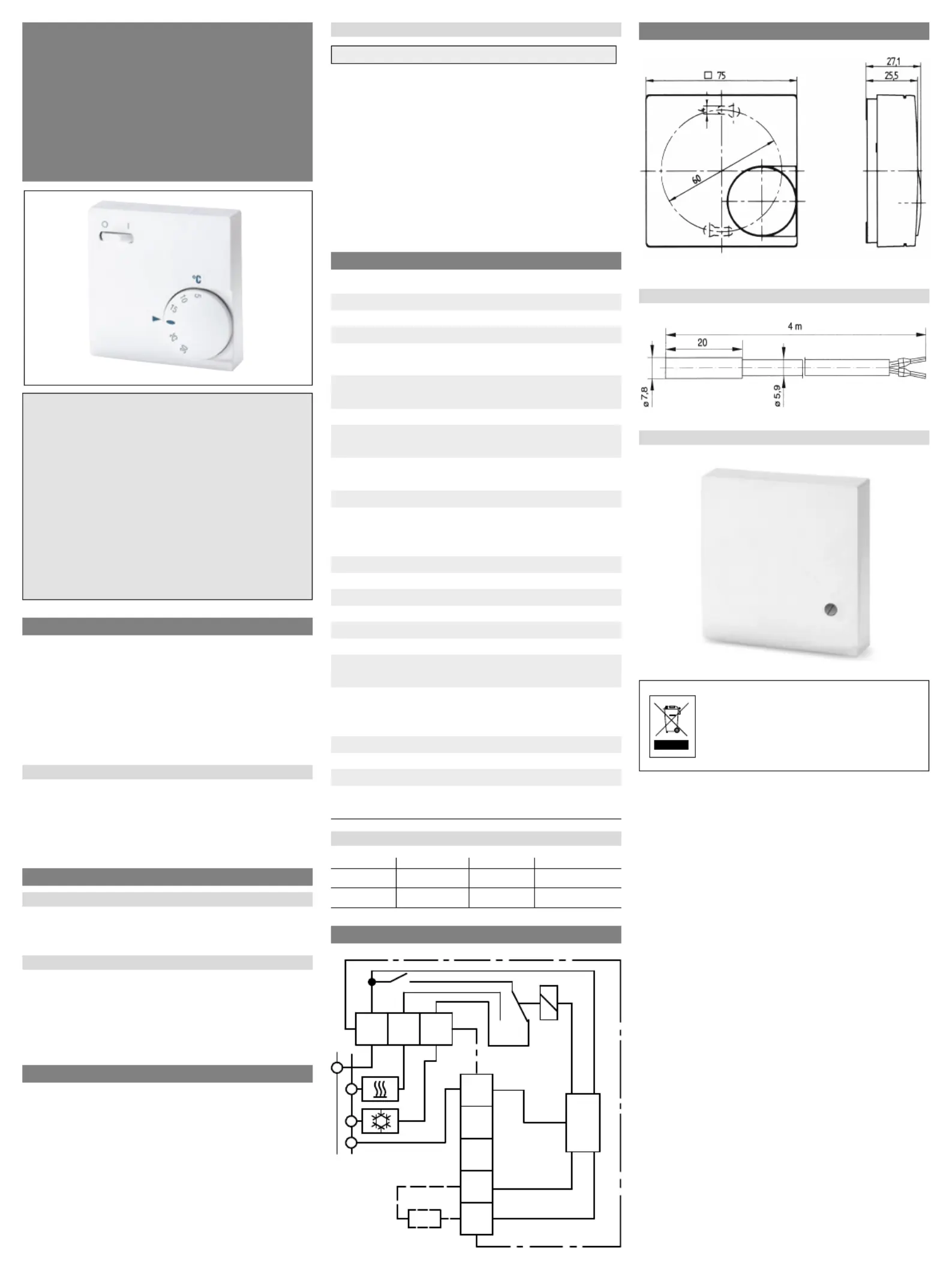

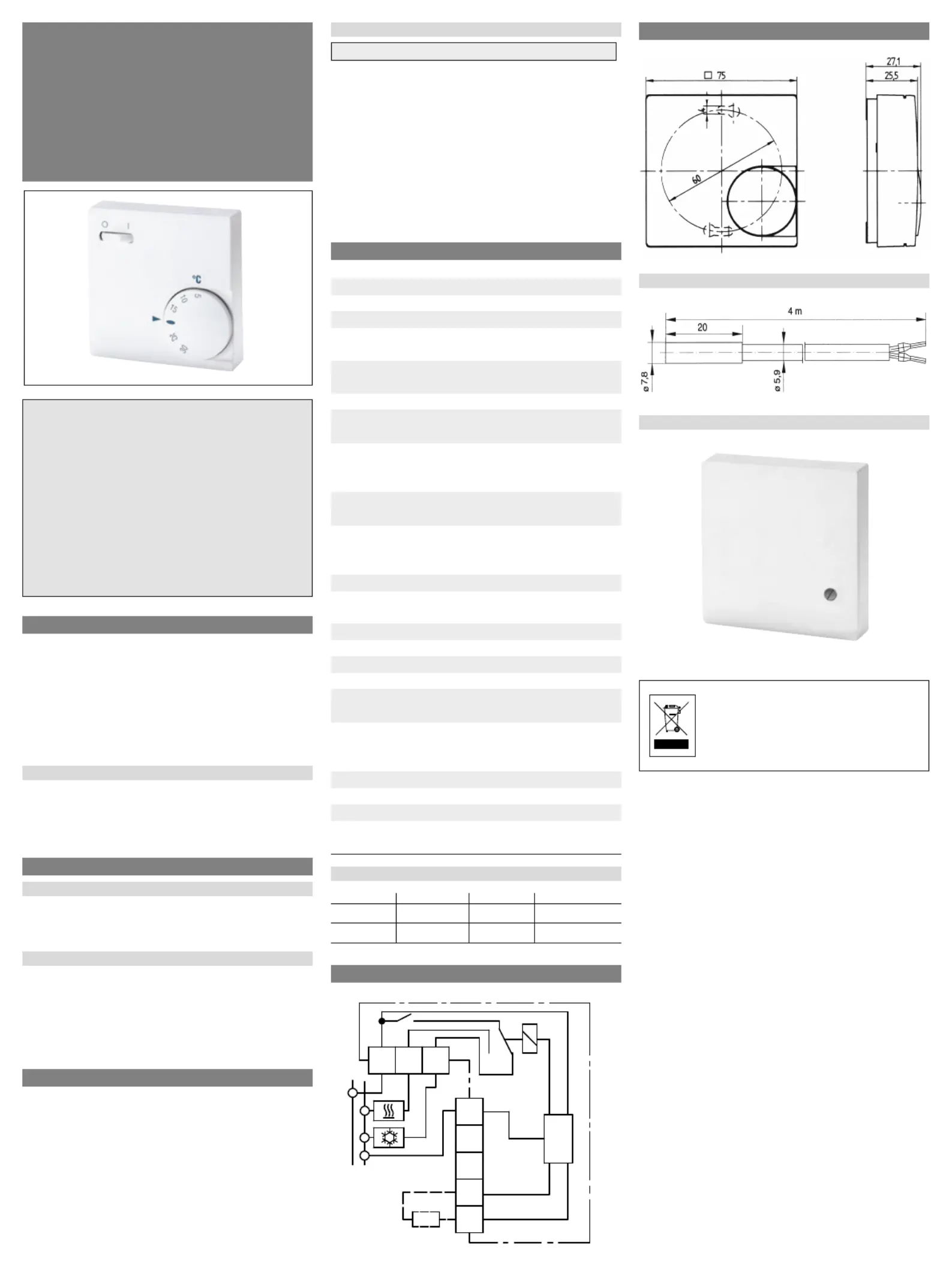

Electronic room temperature controller

with PWM-Output (TPI)

RTR R1w, 517 1241…

Electrical connection

Perform the steps described below:

• Pull off the temperature dial

• Release the fixing screw

• Remove the upper part of the casing

• Connect acc. to circuit diagram (see inside cover)

Remote sensor F 193 720 or F 190 021 (as accessory)

Do not install the sensor close to mains cables. In other

cases a shilded cable has to be used.

The sensor can be extended to max. 50 m by means of a

cable suitable for mains voltage.

Caution! Sensor leads carry mains voltage (230 V).

4. Technical data

Order designation RTR R1w

EDP No.: 517 1241…

Temperature setting range: 5…30 °C

Heater switch ON/OFF 1-pole

Supply voltage 230 V AC (195…253 V)

50 Hz

Power consumption if

heater switch is off 0,5 W

Output Relay, change over contact

Switching current: 10mA…5 A cosϕ= 1;

10 mA… 4 A cos = 0.6ϕ

Control algorithm TPI (Proportional controller

(similar to continuous

through PWM))

Switching temperature

differential ~0,5°C

Temperature sensor: internal

Remote sensor Type F 193 720 or F 190 021

(can be extended to 50 m)

Range limitation inside the dial

Degree of protection

of casing IP30

Safety class II (see Caution)

Pollution degree 2

Software class A

Rated impulse voltage 4 kV

Ball pressure test

temperature 75 ± 2 °C

Voltage and Current for

the for purposes of

interference measurements 230 V, 0.1A

Ambient temperature 0…40 °C

Storage temperature –25…70°C

Weight 90 g

Energy class I = 1 %

(acc. EU 811/2013, 812/2013, 813/2013, 814/2013)

Sensor characteristics

10°C 66.8 kΩ 30°C 26.3 kΩ

20°C 41.3 kΩ 40°C 17.0 kΩ

25°C 33 kΩ 50°C 11.3 kΩ

5. Wiring Diagram

Caution! De-energize the electric circuit first

123

Sensor

6. Dimensions

Remote sensor F 193 720 as accessory

Remote sensor F 190 021 as accessory

This product should not be disposed of with

household waste.

Please recycle the products where facilities for

electronic waste exist. Check with your local

authorities for recycling advice.

1. Anwendungsgebiete

Der elektronische Raumtemperaturregler kann verwendet

werden zur Einzel raumregelung in Verbindung mit:

• Heizanlagen, wie Warmwasser-, Konvektor- oder Fuß boden -

heizung

• Heizen/ Kühlen Umschaltung in Verbindung mit

Verteilerleisten mit entprechendem Eingang

• Umwälzpumpen

Merkmale

•

PWM-Ausgang

•

Relais Wechsler

• Heizungsschalter (stand by, Regler bleibt an Spannung,

Last wird abgeschaltet)

2. Funktionsbeschreibung

2.1 Funktionen

Die Raumtemperatur wird durch den eingebauten Fühler

gemessen und am Einstellknopf eingestellt.

2.2 Fernfühler

Zur Messung der Raumtemperatur kann anstelle des inter-

nen Fühlers ein Fernfühler verwendet werden. Bei

Anschluss des Fernfühlers wird automatisch der interne

Fühler abgeschaltet.

Bei Fühlerfehler wird auf den internen Fühler geschaltet.

3. Montage / Inbetriebnahme

Der Regler soll an einer Stelle im Raum montiert werden,

die:

• für die Bedienung leicht zugänglich ist

• frei von Vorhängen, Schränken, Regalen etc. ist

• freie Luftzirkulation ermöglicht

• frei von direkter Sonneneinstrahlung ist

• frei von Zugluft ist (Öffnen von Fenstern und Türen)

• nicht direkt von der Wärmequelle beeinflusst wird

• nicht an einer Außenwand liegt

• ca. 1,5 m über dem Fußboden liegt.

Achtung!

Das Gerät darf nur durch einen Elektrofachmann geöff-

net und gemäß dem Schaltbild am Gerät bzw. dieser

Anleitung installiert werden. Dabei sind die bestehen-

den Sicherheitsvorschriften zu beachten.

Um Schutzklasse II zu erreichen müssen entsprechende

Installa tions maßnahmen ergriffen werden.

Dieses unabhängig montierbare elektronische Gerät

dient der Regelung der Temperatur ausschließlich in

trockenen und ge schlossenen Räumen, mit üblicher

Umgebung.

Dieses Gerät entspricht der EN 60730, es arbeitet nach

der Wirkungsweise 1C.

468 931 003 667-5

Montage- und

Bedienungsanleitung

elektronischer Raumtemperaturregler

mit PWM-Ausgang

RTR R1w, 517 1241…

Elektrischer Anschluss

Anschluss in folgenden Schritten:

• Abziehen des Temperatur-Einstellknopfes

• Lösen der Befestigungsschraube

• Abnehmen des Gehäuseoberteils

• Anschluss gemäß Schaltbild (s. Gehäusedeckel)

Fernfühler F 193 720 oder F 190 021 (als Zubehör)

Fühler nicht in der Nähe von Starkstromleitungen verlegen.

Andernfalls ist ein abgeschirmtes Kabel zu verwenden.

Der Fühler kann durch ein Kabel das für Netzspannung

geeignet ist bis zu 50 m verlängert werden.

Achtung! Die Fühlerleitungen führen Netzspannung (230 V)

4. Technische Daten

Bestellbezeichnung RTR R1w

EDV-Nr.: 517 1241…

Temperatur-Einstellbereich 5…30 °C

Heizungsschalter Ein/Aus 1-polig

Versorgungsspannung 230V AC (195…253 V)

50 Hz

Verbrauch bei

Heizungsschalter = Aus 0,5W

Ausgang Relais Wechsler

Schaltstrom: 10 mA…5 A cos = 1;ϕ

10 mA… 4 A cos = 0,6 ϕ

Regelalgorithmus Proportional-Regler (TPI)

(durch PWM stetigähnlich)

Schalttemperaturdifferenz ~0,5°C

Temperaturfühler: intern

Fernfühler Typ F193720 oder F190 021

(verlängerbar auf max. 50m)

Bereichseinengung im Einstellknopf

Schutzart Gehäuse IP 30

Schutzklasse II (siehe Achtung)

Verschmutzungsgrad 2

Softwareklasse A

Bemessungs-Stoßspannung 4 kV

Temperatur für die

Kugeldruckprüfung 75 ± 2 °C

Spannung und Strom

für Zwecke der EMV-Stör-

aussendungsprüfungen 230V, 0,1A

Umgebungstemperatur 0…40° C

Lagertemperatur –25…70 °C

Gewicht 90 g

Energie-Klasse I = 1%

(nach EU 811/2013, 812/2013, 813/2013, 814/2013)

Kennwerte für Fernfühler

10°C 66,8 kΩ 30°C 26,3 kΩ

20°C 41,3 kΩ 40°C 17,0 kΩ

25°C 33 kΩ 50°C 11,3 kΩ

5. Schaltbild

Achtung! Stromkreis spannungsfrei schalten

123

Sensor

6. Maßzeichnung

Fernfühler F 193 720 (als Zubehör)

Fernfühler F 190 021 (als Zubehör)

Dieses Produkt darf nicht über den

Hausmüll entsorgt werden. Bitte nur in speziel-

len Einrichtungen für Elektronikschrott entsor-

gen. Erkundigen Sie sich bei den örtlichen

Behörden zur Recycling Beratung.
