If you are ready with the jumper settings, please proceed with the following installation

instructions. Because the designs of computers are different, only general installation

instructions are given. Please refer your computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Comput-

er and gently slide the cover off.

3. Locate an available expansion slot and remove its covers from the rear panel of your

computer. Make sure it is the right expansion slot for the card (see card description)

4. Align the card with the expansion slot, and then gently but firmly, insert the card.

Make sure the card is seated and oriented correctly. Never insert the card by force!

5. Then connect the card and the 25 pin female Slot-Adapter with a screw to the rear

panel of the computer case.

6. Gently replace your computer’s cover and the mounting screws.

HARDWARE INSTALLATION :

6 5

Die EX-44344 ist eine PCI-Express Multi I/O Karte mit zwei Parallelen Centronics EPP/ECP

und zwei seriellen FIFO 16C55x Ports, für den Anschluss von High-Speed seriellen RS-232

Peripherie Geräten (z.B. Terminal, Modem, Plotter usw.). Der serielle PCI-Express Bus unter-

stützt dabei optimal die Leistung des schnellen 16C55x Chip-Set mit 16byte FIFO Buffer. Die

EX-44344 gewährleistet so eine sichere Datenübertragung und exzellente Performance von

bis zu 115KBaud/s für jedes angeschlossene Gerät! Sie unterstützt alle PCI-Express Slots von

x1 bis x16. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die

Einstellungen der Karte vom System (BIOS) und beim Installieren des Betriebssystems auto-

matisch vorgenommen werden.

BESCHREIBUNG & TECHNISCHE DATEN :

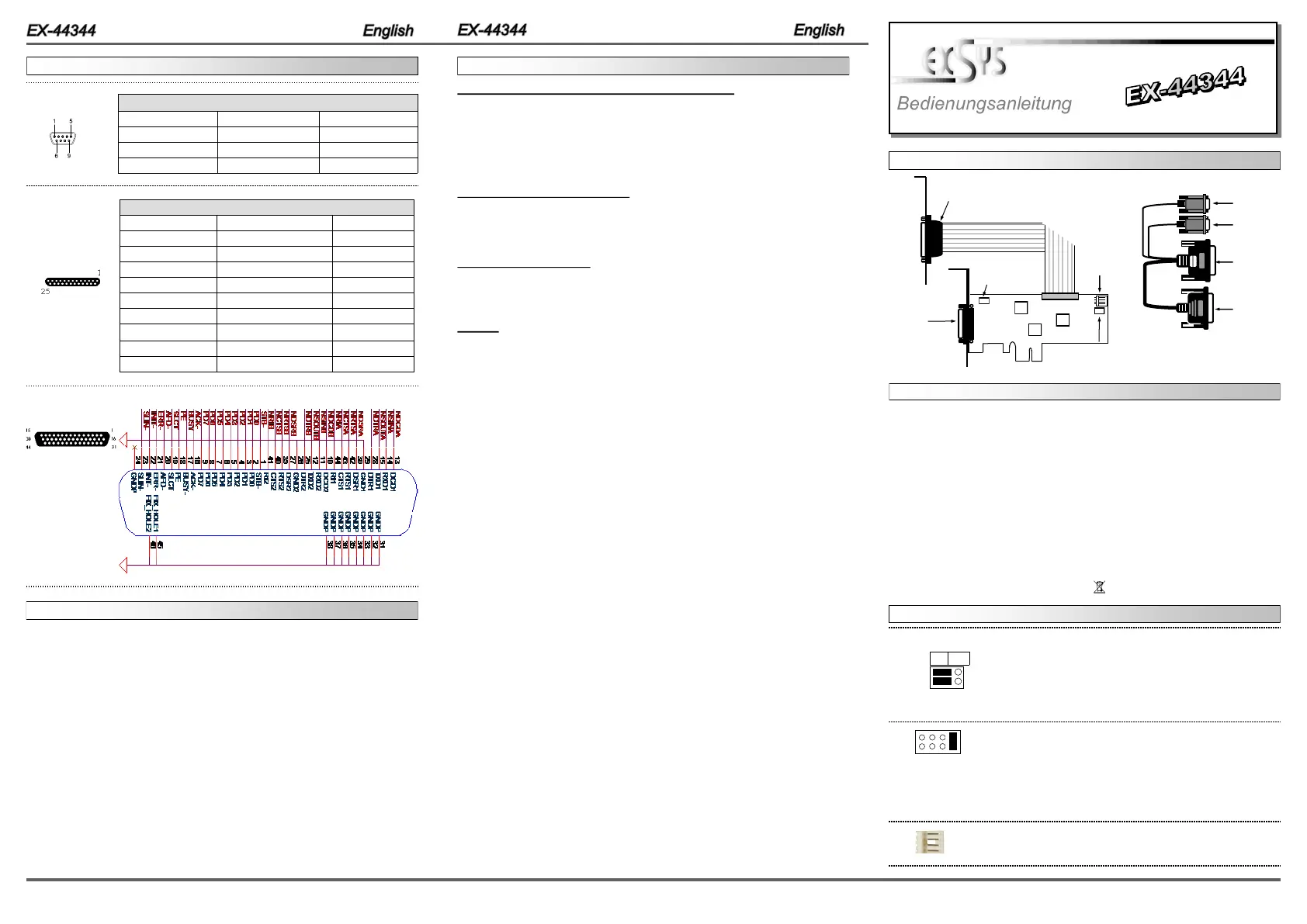

AUFBAU :

DRIVER INSTALLATION :

JUMPER SETTING & CONNECTORS:

JUMPER EINSTELLUNG & ANSCHLÜSSE:

Windows 2000/XP/Vista/Server 2003 & 2008 / 7:

After starting Windows it recognizes a new “PCI Controller“ and opens the hardware assis-

tant. Please choose manual installation and put the driver CD into your CD-Rom drive. Now

enter the Path "D:\IO\MOSCHIP\MCS99xx\" and then the directory of your operating system

into the box for the Path/Source and click at >next/continue<. Now Windows search for the

drivers in the specified directory. Follow the hardware assistant and finish the installation. If

Windows recognizes other new devices repeat the above described steps. Attention! Restart

Windows in any case after installing the drivers.

CHECK THE INSTALLED DRIVER:

Click at Start<>Run< then enter “compmgmt.msc“ and click at >OK<. In the windows that

open select >Device Manager<. Under ”Ports (COM and LPT)“ you should find one or more

new ”PCI Ports“ as sample (LPT2) or (Com3). If you see this or similar entries the card is

installed correctly.

CHANGE PORT NUMBER:

If you like to change the port number for example COM 3 to COM5, open the >Device Manager<

click at >COM3<, >Settings< and then >Advance<. There you can change between COM 3 till

256. This also applies to the LPT Ports!

LINUX:

There are no drivers available for Linux, but the card is supported by the most versions of

Linux. Because each individual distribution and kernel version of Linux is different, sadly we

cant provide a installation instruction. Please refer to the installation manual for standard IO

ports from your Linux version! In some newer versions the card will even be installed automati-

cally after starting Linux.

DB25F:

Parallel 25 Pin D-SUB connector female :

Pin Signal Pin Signal Pin Signal

1 STROBE 10 ACKNOWLEDGE 19 GROUND

2 DATA 0 11 BUSY 20 GROUND

3 DATA 1 12 PAPER EMPTY 21 GROUND

4 DATA 2 13 SELECT 22 GROUND

5 DATA 3 14 AUTO FEED 23 GROUND

6 DATA 4 15 ERROR 24 GROUND

7 DATA 5 16 INIT 25 GROUND

8 DATA 6 17 SELECT INPUT

9 DATA 7 18 GROUND

Bedienungsanleitung

Vers. 1.0 / 15.11.11

Kompatibilität: PCI-Express x1 bis x16

Betriebs Systeme: WIN 9x/ME/NT4/2000/XP/Server 2003 & 2008/Vista/7(Linux vom OS)

Anschlüsse: 2 x 9 Pin Sub-D Stecker, 2 x 25 Pin Sub-D Parallel Buchse

Lieferumfang: EX-44344, CD, Anleitung, 1 x Octopus Kabel,

1 x Slot-Adapter 25 Pin, LowProfile Bügel

Zertifikate: CE / FCC / RoHS / WEEE DE97424562 / WHQL

DB9M:

Serial 9 Pin D-SUB connector male :

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

DIS PWR

JP2: DIS = Am Pin 9 liegt das Standard Signal RI (Ring Indicator).

(Werkseinstellung)

PWR = Am Pin 9 kann jetzt eine Spannung von DC5V oder

DC12V eingestellt werden.

Die Einstellung der Spannung nehmen sie mit J4 vor. Dies sollte aber

bei Standard Anwendungen nicht verstellt werden.

J4:

Wenn sie den Jumper JP2 für S1 bis S2 auf PWR gesetzt haben,

können sie jetzt mit dem J4 den Spannungswert einstellen. Es gibt 3

verschiedene Spannungsquellen. (Nur in Verbindung mit JP2 auf PWR!)

I12V = 12V vom Mainboard (Standard)

X12V = 12Volt vom PC-Netzteil

I5V = 5Volt vom PC-Netzteil

X5V = 5Volt vom Mainboard

I12V

X12V

I5V

X5V

DB 44F:

JP2: Power auf

9 Pin Stecker

Ein/Aus

1 +5V

2 GND

3 GND

4 +12V

J3:

Für Strom vom Netzteil muss J5 mit PC Netzteil verbunden werden!

Port 1

DB9 Seriell

Port 1

DB9 Seriell

Zur Karte

DB44 Stecker

1. Parallel

DB25 Buchse

2. Parallel

DB25 Buchse

J2: DB 44 Pin

Buchse für

2S / 1P

Octopus-Kabel

J3: Anschluss

für PC-Netzteil

J4: Jumper für die Stromquelle

(Netzteil) oder PCIe Bus

The EX-44344 is a plug & play high-speed serial RS-232 expansion card for the PCI Express

Bus. The EX-44344 provides two 9 pin high speed RS-232 serial ports and two parallel Centron-

ics EPP/ECP port. It uses data transfer rates up to 115.2Kbaud/s. The EX-44343 design utilizes

the 16C55x UART with 16byte buffer, which incorporates the latest in high speed interface

technology. In combination with the fast PCI-Express bus it provides a secure and very high data

transfer on each single port. It supports all PCI-Express slots x1 to x16. It is not possible to

change the address or IRQ settings manually, they will be obtained automatically by the system

BIOS and operating system. The EX-44344 is delivered with a low profile bracket.

DESCRIPTION & TECNICAL INFORMATION :

Compatibility: PCI-Express p2-x1 till x16

Operating system: WIN 9x/ME/NT4/2000/XP/Server 2003 & 2008/Vista/7(Linux by OS)

Connections: 2 x DB9 serial male and 2x DB25 parallel female

Extent of delivery: EX-44344, CD, Manual, Octopus cable,

1x Slot-Adapter DB25, LowProfile Bracket

Certificates: CE / FCC / RoHS / WEEE DE97424562 / WHQL

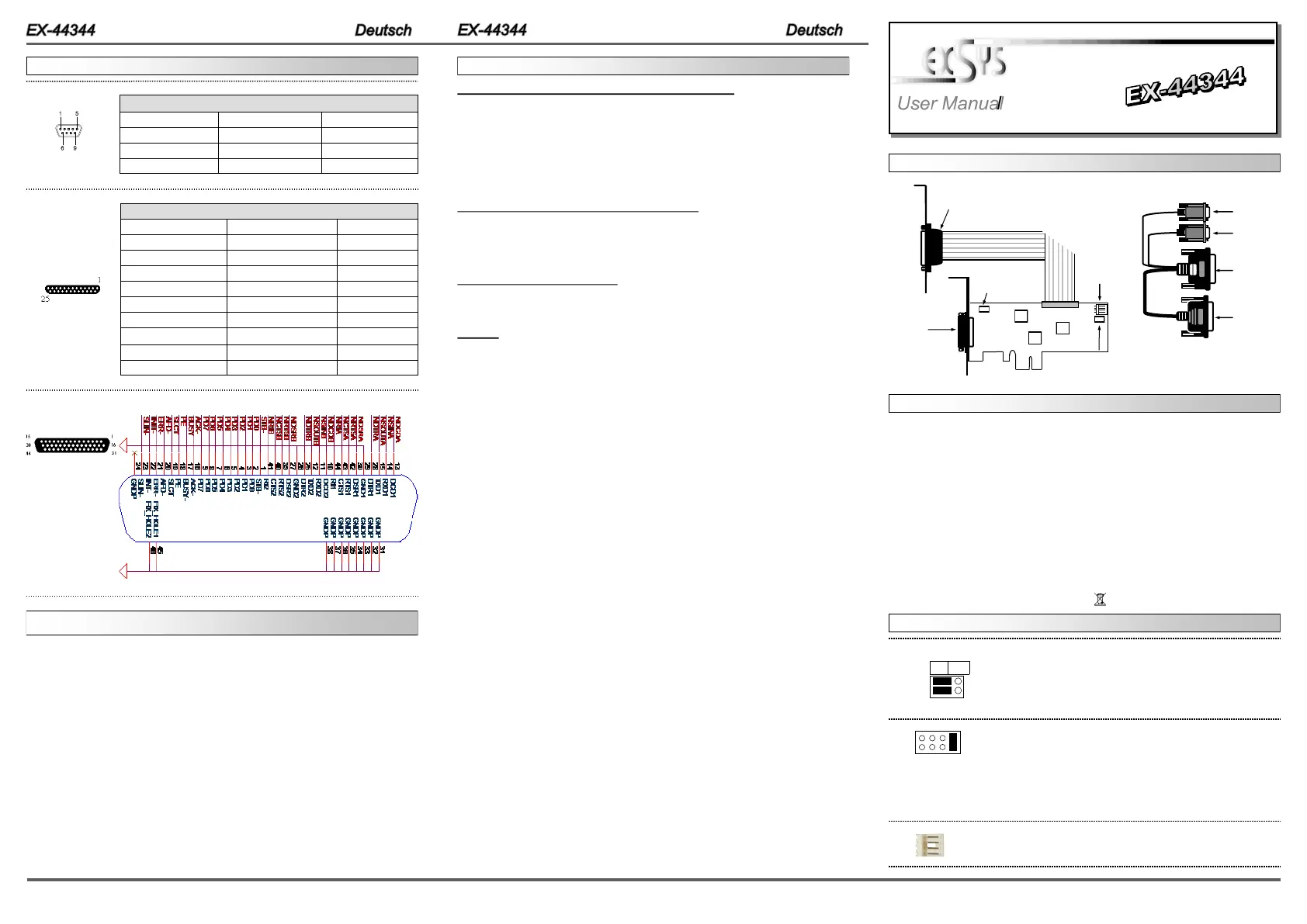

LAYOUT :

JUMPER SETTINGS & CONNECTORS:

TREIBER INSTALLATION :

HARDWARE INSTALLATION :

Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es grosse Unter-

schiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben.

Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie

bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen

Sie vorsichtig das Gehäuse.

3. Suchen Sie einen freien Steckplatz und entfernen sie das Slot Blech, stecken Sie die Karte

vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es sich um den richtigen

Steckplatz handelt! (siehe Kompatibilität unter technische Daten)

4. Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.

Wenden sie keine Gewalt an um die Karte einzustecken!

5. Danach befestigen Sie die Karte und den Parallelen Slot-Adapter bitte mit einer Schraube

am Gehäuse.

6. Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.

JUMPER EINSTELLUNG & ANSCHLÜSSE:

Windows 2000/XP/Vista/Server 2003 & 2008 / 7:

Windows erkennt beim Start einen neuen “PCI Controller“ und öffnet automatisch den

Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie die

Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad

"D:\IO\MOSCHIP\MCS99xx\" und dann das Verzeichnis ihres Betriebssystems an und klicken

sie auf >weiter<. Windows sucht nun nach den Treibern in dem angegebenen Verzeichnis.

Folgen sie den Anweisungen des Hardwareassistenten und beenden sie die Installation. Sollte

Windows noch weitere neue Hardware erkennen wiederholen sie die oben angegebenen

Schritte. Wichtig! Starten Sie Windows in jedem Fall nach der Installation neu.

ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:

Klicken Sie auf >Start< >Ausführen< geben sie “compmgmt.msc“ ein und klicken sie auf

>OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und

LPT)“ einen neuen „PCI Port“ z.B. (LPT2) oder (Com3) sehen. Wenn Sie diese oder ähnli-

che Einträge sehen, ist die Karte korrekt installiert.

ÄNDERN DER PORT NUMMER:

Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung< und

>Erweitert<. Sie können dann zwischen Com3 und 256 wählen! Gilt auch für LPT!

LINUX:

Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux Versio-

nen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr von einander

unterscheiden können wir ihnen leider hier keine Installationsanweisung geben. Bitte halten sie

sich an die Installationsanweisung für Standard IO Ports ihrer Linux Version. In einigen Versio-

nen wird die Karte automatisch beim Start Installiert.

DB25F:

Parallel 25 Pin D-SUB Buchse :

Pin Signal Pin Signal Pin Signal

1 STROBE 10 ACKNOWLEDGE 19 GROUND

2 DATA 0 11 BUSY 20 GROUND

3 DATA 1 12 PAPER EMPTY 21 GROUND

4 DATA 2 13 SELECT 22 GROUND

5 DATA 3 14 AUTO FEED 23 GROUND

6 DATA 4 15 ERROR 24 GROUND

7 DATA 5 16 INIT 25 GROUND

8 DATA 6 17 SELECT INPUT

9 DATA 7 18 GROUND

User Manual

Vers. 1.0 / 15.11.11

DIS = The pin 9 is connected with the RI (Ring Indicator)

signal as standard RS-232 definition (Factory setting).

PWR = The pin 9 is connected with a power either from PCI

Express slot or from Aux Power connector (J3) The power source is

controlled by J4 jumper (see the following section).

DB9M:

Seriell 9 Pin D-SUB Stecker :

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

DB 44F:

I12V = DC12V from PCI Express (Factory setting), no cable

X12V = DC12V from J3 via pc power supply cable is required

I5V = DC5V from PCI Express, no cable

X5V = DC5V from J3 via pc power supply cable is required

Only if JP2 is set to PWR! The pin 9 from the serial port connector will

be supplied with DC5V or DC12V. There are 4 sources depends on the

jumper position of J4.

For power over pc, power supply must be connected to J3!

1 +5V

2 GND

3 GND

4 +12V

J3:

J4:

I12V

X12V

I5V

X5V

DIS PWR

JP2:

JP2: Power over

Serial 9 pin port

Enable/Disable

Port 1

DB9 male

Port 1

DB9 male

To the card

DB44 male

1. Parallel

DB25 female

2. Parallel

DB25 female

J2: DB 44 pin

female to

2S / 1P

Octopus cable

J5: AUX Power

Connector

J4: Aux Power

Source Selector
