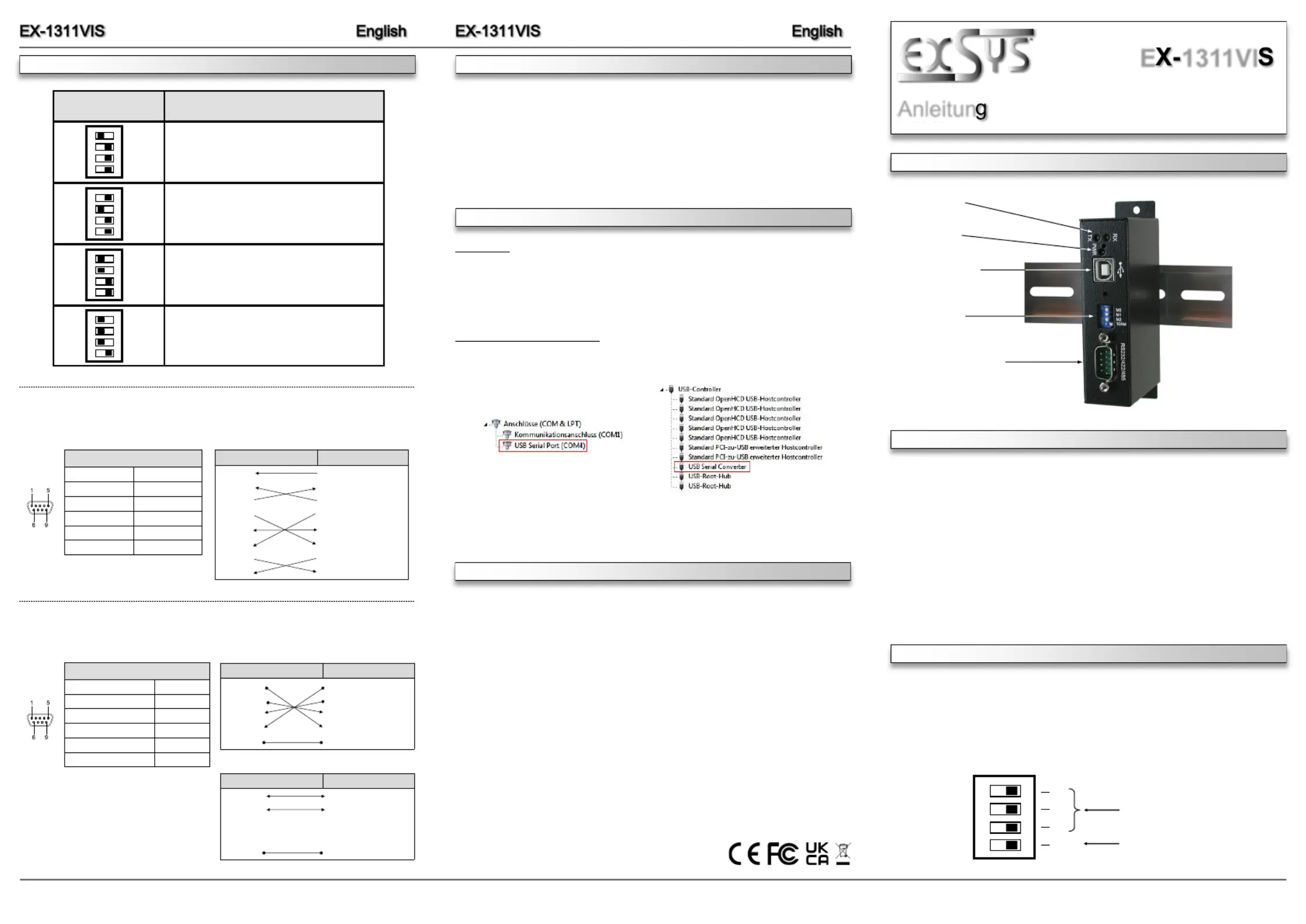

Side 1/2

DIP Switch Description-

- RS 232 (Default)

- - RS 485 2 wire mode

- - RS 485 4 wire mode

- RS 422 mode

Der EX 1311VIS USB zu Seriell RS 232/422/485 Konverter im Metallgehäuse stellt eine serielle - -

RS-232, 422, oder 485 High Performance UART 16C550 Schnittstelle mit 15KV ESD

Überspannungsschutz und 2.5KV Isolation zur Verfügung. Er wurde entwickelt um serielle

Geräte am USB 1.1 bis 3.2 Gen 2 Bus eines PCs, Servers oder einer Workstation

anzuschließen. Das mitgelieferte Kabel EX K1542V kann ohne Schraubenzieher mit -

Rändelschrauben am EX 1311VIS befestigt werden. Ein selbstständiges Lösen des Kabels ist -

somit nicht mehr möglich. Für die Montage auf einer Hutschiene ist ein DIN Rail Kit im - -

Lieferumfang enthalten.

Kompatibilität: USB 1.1, 2.0, 3.2

Betriebssysteme: Win 9.x/ME/2000/XP/Vista/7/8.x/10/11/Server 20xx/Linux/MAC

Anschlüsse: 1x 9 Pin D SUB Stecker, 1x USB B Buchse (verschraubbar) - -

Lieferumfang: 1311VIS, USB Kabel, DIN Rail Kit, Anleitung EX- - -

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

JUMPER SETTING & CONNECTORS

CLEANING

DRIVER INSTALLATION

Windows

After the hardware installation Windows will recognize the device automatically and install the

drivers. If the driver should not be installed automatically, please download the driver from our

homepage (www.exsys.de / www.exsys.ch) first. Now select the folder with your operating

system and install the driver. Follow the hardware assistant and finish the installation. Important!

Restart your PC in any case after installing the drivers.

CHECK INSTALLED DRIVER

Open the . Now you should see at >Device manager< „Ports (COM & LPT)“ and „USB-

Controller “the following new entry:

If you see this or a similar information the device is installed correctly.

To clean the unit, use only a dry, lint free cloth and apply light pressure to remove dirt. Be -

careful not to leave any fibres of the cloth in the connector area.

Never use a damp or wet cloth for cleaning!

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I 22100 Como -

www.exsys.it

Anleitun

Vers. 1.1 / 22.08.24

E 1311VI

JUMPER EINSTELLUNG & ANSCHLÜSSE

HARDWARE INSTALLATION

Because there are large differences between PC s, we can give you only a general installation ’

guide for the EX-1311VIS. Please refer your computers reference manual whenever in doubt.

1. Connect the USB cable (B Plug) to the USB B Port at the EX- - -1311VIS.

2. After that connect the USB cable (A-Plug) to the USB A Port at your PC.-

3. Now you can set the mode via the DIP switch. (see picture jumper setting and connectors)

4. When you are ready you can start your PC and continue with the Driver Installation.

USB B Anschluss -

(verschraubbar)

Betriebs LED

TX/RX LED

DIP Schalter-

9 Pin Stecker

Seriell RS 232/422/485 -

Es gibt einen 4 Pin DIP Schalter auf der Vorderseite der EX 1311VIS für den Seriell Port. - - - -

Pin 1, Pin 2 und Pin 3 (markiert mit M0, M1 und M2) hat die Funktion zwischen den drei Modes

RS- - - 232, RS 422 und RS 485 umzuschalten.

Pin 4 (markiert mit TERM) hat die Funktion die Abschlusswiederstände für die RS 422/485 -

Modes ein oder auszuschalten. Eine Dokumentation der richtigen Einstellungsvarianten, finden

Sie auf Seite 2 und auf der Unterseite der EX 1311VIS.-

RS-232/422/485

Mode Schalter

Schalter für

Abschlusswiederstände

1 2 3 4

TERM

ON ON ON ON

TERM

Serial 9 Pin D SUB connector-

Pin Signal Pin Signal

1 6 DSR CDC

2 RXD 7 RTS

3 TXD 8 CTS

4 DTR 9 RI

5 GND

DB 9M 232 Cable Wiring RS-

DB9 (EX 1311VIS)- RS- 232 (Peripheral)

1 1 DCD DCD

2 RXD 2 RXD

3 TXD 3 TXD

4 DTR 4 DTR

5 GND 5 GND

6 DSR 6 DSR

7 RTS 7 RTS

8 CTS 8 CTS

RS- 232 Pin Assignments

RS- 422/485 Pin Assignments

Serial 9 Pin D SUB connector-

Pin Signal Pin Signal

1 TXD (DATA ) 6 - - NC

2 TXD+ (DATA+) 7 NC

3 RXD+ 8 NC

4 RXD 9 - NC

5 GND

DB 9M

RS-422 Cable Wiring

DB9 (EX 1311VIS)- RS- 422 (Peripheral)

1 TXD 1 TXD - -

2 TXD+ 2 TXD+

3 RXD+ 3 RXD+

4 RXD 4 RXD - -

5 GND 5 GND

RS-485 Cable Wiring:

DB9 (EX 1311VIS)- RS- 485 (Peripheral)

1 DATA 1 DATA - -

2 DATA+ 2 DATA+

3 RXD+ 3 RXD+

4 RXD 4 RXD - -

5 GND 5 GND

2 3

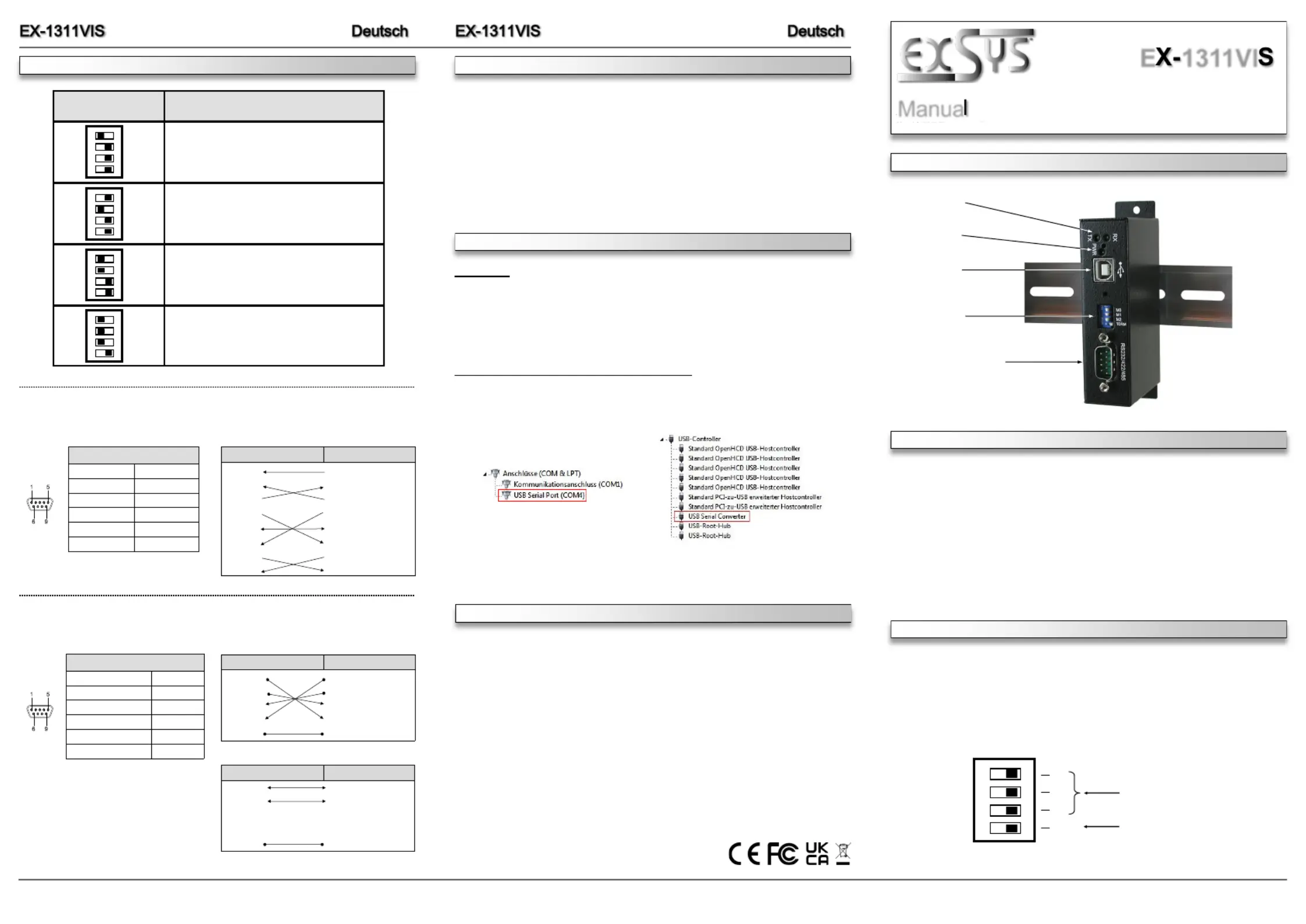

The EX 1311VIS USB to Serial RS 232/422/485 converter in a metal case provides a high - -

performance RS 232, 422 or 485 serial UART 16C550 interface with 15KV ESD protection and -

2.5KV isolation. It is designed to connect serial devices to the USB 1.1 to 3.2 Gen 2 bus of a

PC, server or workstation. The supplied EX K1542V cable can be attached to the EX 1311VIS - -

using knurled screws without the need for a screwdriver. It is therefore impossible to disconnect

the cable yourself. A DIN Rail kit is included for mounting on a top hat rail.-

Compatibility: USB 1.1, 2.0 & 3.2

Operating Systems: Win 9.x/ME/2000/XP/Vista/7/8.x/10/11/Server 20xx/Linux/MAC

Connectors: 1x 9 Pin RS 232/422/485 connector, 1x USB B Port (screw lock) - -

Extent of delivery: 1311VIS, USB cable, DIN Rail Kit, Manual EX- -

DESCRIPTION & TECHNICAL INFORMATION

LAYOUT

HARDWARE INSTALLATION

TREIBER INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s

gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 1311VIS geben. Bei -

Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. - - Schließen Sie das mitgelieferte USB Kabel an die USB B Buchse des Moduls an.

2. - - -Verbinden Sie nun das andere Ende des USB Kabel (A Stecker) mit der A Buchse an

Ihrem PC.

3. -Stellen Sie nun die DIP Schalter auf den gewünschten Mode ein. (siehe Abbildung Jumper

Einstellungen und Anschlüsse)

4. Jetzt können Sie Ihren PC starten und mit dem Punkt Treiber Installation fortfahren.

REINIGUNG

Windows

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter

und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, laden Sie

bitte als erstes den Treiber auf unserer Homepage (www.exsys.de / www.exsys.ch) herunter.

Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber. Folgen

Sie den Installationsanweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie

Ihren PC nach der Installation neu.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den > <. Jetzt müssten Sie unter Geräte Manager-„Anschlüsse (COM & LPT)“ und

unter USB „ -Controller“ folgenden Eintrag sehen:

Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1311VIS richtig installiert.

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes

Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte

darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden

Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

JUMPER EINSTELLUNG & ANSCHLÜSSE

Schweiz:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Deutschland:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italia:

EXSYS Italia Srl

Via Belvedere, 45/B

I 22100 Como -

www.exsys.it

Manua

E 1311VI

JUMPER SETTING & CONNECTORS

Vers. 1.1 / 22.08.24

USB B Port -

(screw lock)

Power LED

TX/RX LED

DIP Switch-

9 Pin serial connector

RS- 232/422/485

RS-232/422/485

Mode Switch

Switch for

Terminating resistors

There is a 4 pin DIP switches on the front side of the box for the serial port. -

Pin 1, Pin 2 and Pin 3 (marked as M0, M1 and M2) shall used to set the RS 232, RS 422 or - -

RS- 485 modes.

The Pin 4 (marked as TERM) are used to Enable (ON) or Disable (OFF) the termination

resistors for RS 422/485 modes. A documentation of the correct setting options, see at page 5 -

and on the underside of the EX 1311VIS.-

1 2 3 4

TERM

DIP Schalter Beschreibung-

- RS 232 (Werkseinstellung)

- - RS 485 2 Draht Modus

- - RS 485 4 Draht Modus

- RS 422 Modus

ON ON ON ON

TERM

RS- 232 Pin Anschlussbelegung

Seriell 9 Pin D SUB Stecker-

Pin Signal Pin Signal

1 6 DSR DCD

2 RXD 7 RTS

3 TXD 8 CTS

4 DTR 9 RI

5 GND

DB 9M

Verdrahtung RS- 232

DB9 (EX 1311VIS) 232 (Endgerät)- RS-

1 1 DCD DCD

2 RXD 2 RXD

3 TXD 3 TXD

4 DTR 4 DTR

5 GND 5 GND

6 DSR 6 DSR

7 RTS 7 RTS

8 CTS 8 CTS

RS- 422/485 Anschlussbelegung

Seriell 9 Pin D SUB Stecker-

Pin Signal Pin Signal

1 TXD (DATA ) 6 - - NC

2 TXD+ (DATA+) 7 NC

3 RXD+ 8 NC

4 RXD 9 - NC

5 GND

DB 9M

Verdrahtung RS- 422

DB9 (EX 1311VIS) 422 (Endgerät)- RS-

1 TXD 1 TXD - -

2 TXD+ 2 TXD+

3 RXD+ 3 RXD+

4 RXD 4 RXD - -

5 GND 5 GND

Verdrahtung RS- 485

DB9 (EX 1311VIS) 485 (Endgerät)- RS-

1 DATA 1 DATA - -

2 DATA+ 2 DATA+

3 RXD+ 3 RXD+

4 RXD 4 RXD - -

5 GND 5 GND

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Ikke kategoriseret
Model:	EX-1311VIS
Bredde:	114 mm
Dybde:	57 mm
Højde:	26 mm
Vægt:	400 g
Brugervejledning:	Ja
Produktfarve:	Sort
Driftstemperatur (T-T):	-20 - 85 °C
Kompatible operativsystemer:	Win98SE/ ME/ XP/ 2000/ 2003/ Vista/ 7/ 8 (32&64-Bit)\r\nWinCE/ Linux
Stik 1:	RS-232/422/485
Stik 2:	USB 2.0
Stik 1 køn:	Hanstik
Stik 2 køn:	Hunstik
Relativ luftfugtighed:	5 - 95 %
FIFO (først ind, først ud):	16 B
