BA SC28X0pro FINDER 12.2X; DE, GB, FR, IT - 22542 - 2010.05-04

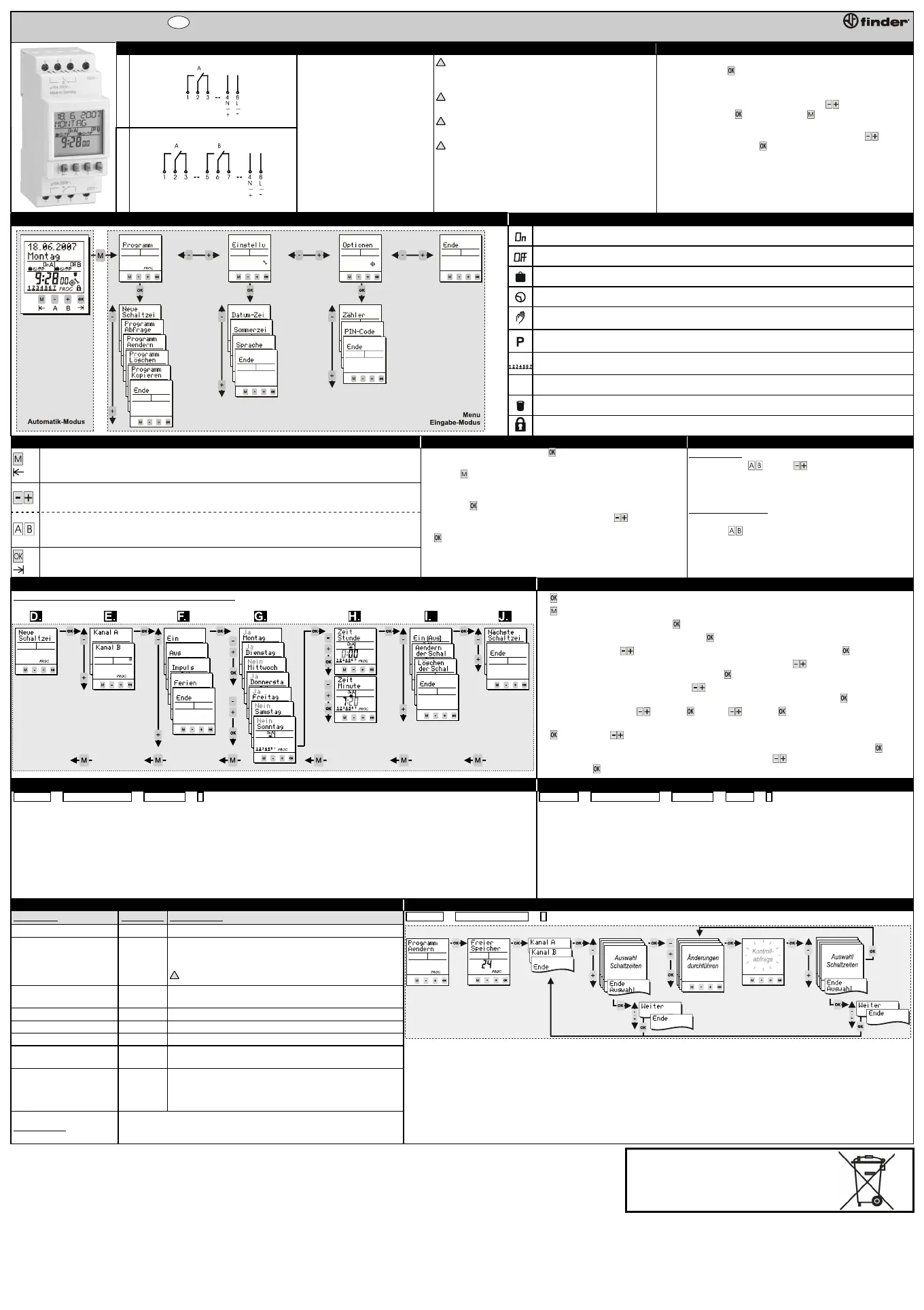

Bedienungsanleitung

Schaltcomputer / Elektronische Schaltuhr 12.21 / 12.22

Anschlussbilder Inhaltsverzeichnis 1. Sicherheitshinweise 2. Erstinbetriebnahme

1 Kanal

2 Kanal

1. Sicherheitshinweise

2. Erstinbetriebnahme

3. Funktionsübersicht

4. Symbolerklärung

5. Tastenfunktion

6. Bedienhinweise

7. Kanal ON OFF / Permanent P

8. Schaltzeit programmieren

9. Beispiel einer Programmierung

10. Impuls

11. Ferienschaltung

12. Weitere Einstellungen

13. Programm Ändern

Einbau und Montage dürfen nur von einer Elektrofachkraft

durchgeführt werden! Anderenfalls besteht Brandgefahr

oder die Gefahr eines elektrischen Schlages!

Nur an die auf dem Typenschild angegebene Spannung

und Frequenz anschließen!

Bei Eingriffen oder Änderungen an der Schaltuhr erlischt

die Garantie!

Die Schaltuhr ist so zu installieren, dass außergewöhnlich

hohe Störstrahlung die Funktion nicht beeinträchtigen kann!



Die Schaltuhr wird im Sleep-Modus ausgeliefert. Das Display ist aus.



Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige erscheint.



Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der

europäischen Sommerzeitregel voreingestellt.



Stellen Sie die gewünschte Sprache mit den -Tasten ein und

bestätigen Sie mit . (Hinweis: Mit der -Taste können Sie jederzeit

einen Schritt zurück)



Datum, Uhrzeit und Sommerzeitregel falls nötig mit den -Tasten

einstellen und jeweils mit bestätigen.

3. Funktionsübersicht 4. Symbolerklärung

Kanal eingeschaltet / Programmierung EIN

Kanal ausgeschaltet / Programmierung AUS

Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.

Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit.

Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das gespeicherte

Programm bei der nächsten Schaltzeit geändert.

Akt. Schaltzustand beruht auf manueller Umschaltung und bleibt erhalten,

bis manuell zurückgesetzt wird (7).

Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche Wochentage

aktiviert sind.

Aktueller Schaltzustand beruht auf einer Impuls-Schalzeit

Wird bei „Programm löschen“ angezeigt.

Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich (12).

5. Tastenfunktion 6. Bedienhinweise 7. Kanal ON OFF / Permanent P

1. Wechsel von Automatik-Modus in den Eingabe-Modus.

2. Zurück-Funktion (Eine Ebene zurück).

1. Eingabe-Modus: Auswahlmöglichkeit zwischen verschiedenen Optionen.

2. Eingabe-Modus: Verändern der blinkenden Stelle.

1. Automatik-Modus: Ein- oder Ausschalten eines Kanals bis zur nächsten programmierten Schaltzeit.

2. Automatik-Modus: Tastendruck länger als 3 sec. = Permanentschaltung (7).

1. Aktivieren der Schaltuhr durch Betätigen länger als 1 Sekunde (Ohne Netzspannung).

2. Bestätigen der Auswahl oder der Programmierung (Eine Ebene tiefer).



Gangreserve (ohne Netz): Taste für eine Sekunde betätigen, das

Display schaltet ein.



Mit der -Taste gelangen Sie in der Programmierung immer einen

Schritt / eine Ebene zurück.



Am Schluss einer kompletten Eingabe erscheint Ende. Bestätigen sie

Ende mit wechseln Sie zum Automatik-Modus zurück.



Am Schluss mancher Eingaben können Sie mit den -Tasten

zwischen

Ende oder Weiter wählen. Bestätigen Sie Weiter mit der

-Taste werden die Daten übernommen und Sie wechseln zum Anfang

der Eingabe zurück.



Bei Auswahl Ende während der Eingabe geht die Uhr ohne Übernahme

der Daten in den Automatik-Modus.

Kanal

ON OFF

Durch Druck der

-Tasten ( -Tasten) können Sie Kanäle

manuell schalten. Diese manuelle Schaltung wird durch das

Hand-Symbol dargestellt und bleibt bis zur nächsten

programmierten Schaltung gültig.

Permanentschaltung

Permanentschaltung durch 3-Sek.-Druck auf die entsprechende

Kanaltaste

. Kanal ist dauernd an bzw. dauernd aus.

Schaltzustand bleibt bis zur erneuten manuellen Umschaltung

(3-Sek.-Druck) erhalten.

8. Schaltzeit programmieren (Siehe auch Programmierbeispiel Punkt (9)) 9. Beispiel einer Programmierung für normale Schaltzeiten (Standard)

Schritt A. bis C. siehe Punkt 9. (Beispiel einer Programmierung)

A. -Taste für eine Sekunde drücken. Die Displayanzeige erscheint (Automatik-Modus).

-Taste drücken. Sie befinden sich nun eine Ebene tiefer im Eingabe-Modus.

C. Bestätigen Sie

Programm mit der -Taste.

D. Bestätigen Sie

Neue Schaltzeit mit der -Taste.

E. Wählen Sie mit den -Tasten den gewünschten Kanal aus und bestätigen Sie mit .

F. Für eine normale Einschaltzeit oder Ausschaltzeit wählen Sie mit den

-Tasten den Menupunkt Ein

oder

Aus an und bestätigen Sie Ihre Auswahl mit .

G. In dieser Ebene müssen Sie anhand der

-Tasten für jeden Wochentag wählen, ob geschaltet wird

„

Ja“ oder ob nicht geschaltet wird „Nein“. Bestätigen sie jeweils Ihre Auswahl mit .

H. Zeiteinstellung: Stunden

und dann . Minuten und dann .

I. Kontrollabfrage: Ist die blinkende Schaltzeit-Zusammenfassung richtig, bestätigen Sie die Abfrage mit der

-Taste. Mit der Taste stehen weitere Optionen zur Auswahl (Aendern/Löschen/Ende).

J. Möchten Sie die Programmierung fortsetzten, bestätigen Sie

Naechste Schaltzeit mit .

Möchten Sie die Programmierungen beenden, wechseln Sie mit

zum Punkt Ende und bestätigen

Sie dies mit

10. Impuls 11. Ferienschaltung

Programm -> Neue Schaltzeit -> Kanal A/B -> …

Die Impuls-Funktion bietet Ihnen die Möglichkeit eine Ein-Schaltzeit mit festgelegter Schaltdauer zu programmieren. Die Uhr schaltet nach der

programmierten Impuls-Dauer (Impuls bis zu 59:59 mm:ss) wieder aus. Die Programmierung erfolgt entsprechend einer normalen Standard-Schaltzeit

(Siehe Punkt 8 / 9) mit folgenden Unterschieden:



Wählen Sie die Impuls-Funktion (9F).



Legen Sie die Einschaltdauer fest (Impuls Minute / Impuls Sekunde).



Legen Sie die Wochentage Ihrer Impuls-Schaltzeit fest



Legen Sie die Einschaltzeit fest (Zeit Stunde / Zeit Minute)

Kontrollabfrage: Bestätigen Sie die blinkende Impuls-Schaltzeit

Programm -> Neue Schaltzeit -> Kanal A/B -> Ferien -> …



Pro Kanal steht die Eingabe einer Ferienzeit zur Verfügung. Sie haben die Möglichkeiten einen Zeitraum

(tageweise) permanent auszuschalten (Ferien AUS) oder permanent einzuschalten (Ferien EIN).



Die Bearbeitung der Ferienschaltzeit erfolgt entsprechend der Schaltzeitprogrammierung in Punkt (8/9).



Die Auswahl Ferien wird im Menu Neue Schaltzeit nicht mehr angeboten, wenn die

Ferienschaltung bereits verwendet wird. Die Ferienschaltzeit kann dann über das Menu

Programm

Aendern

(13) oder Menu Programm Löschen (12) bearbeitet werden.

12. Weitere Einstellungen 13. Programm Ändern

Menu-Punkt Hauptmenu Anwendungen

Programm Abfrage

Programm

Abfrage Schaltzeiten / Abfrage Speicherplatz

Programm Kopieren

Programm

Kopie der Schaltzeiten von einem Kanal zum anderen. Kanal wird

dabei nicht überschrieben, sondern mit zusätzlichen Schaltzeiten

gefüllt.

Ferienschaltzeiten werden nicht kopiert!!

Programm Löschen

Programm

Löschen der Schaltzeit(en). Sie haben die Möglichkeiten alle

Kanäle, einen Kanal oder einzelne Schaltzeiten zu löschen.

Datum

Einstellungen

Einstellung Datum und Uhrzeit

Sommerzeit

Einstellungen

Sommerzeiteinstellungen

Sprache

Einstellungen

Sprachauswahl

Zähler

Optionen

Anzeige der Betriebsstunden und Schaltimpulse je Kanal und für

Schaltuhr gesamt

PIN-Code

Optionen

Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren.

Diesen Code können Sie bearbeiten, aktivieren oder deaktivieren.

Sollten Sie ihn vergessen haben, wenden Sie sich bitte an unseren

Kundendienst.

Reset-Funktion

Betätigen Sie gleichzeitig alle 4 Fronttasten für 2 Sekunden. Die Schaltuhr wird

zurückgesetzt. Schaltzeiten werden nicht gelöscht! Datum und Uhrzeit werden

gelöscht -> Ansonsten wie Erstinbetriebnahme (2).

Programm -> Programm Aendern -> …

Im Menu Programm Aendern haben Sie die Möglichkeiten programmierte Schalzeiten je Kanal zu ändern.

BATTERIEN CR 2450 (LiMnO2) 3 V.

Produkt unterliegt nicht Art.11 Dir. 2006/66/EG.

BA SC28X0pro FINDER 12.2X; DE, GB, FR, IT - 22542 - 2010.05-04

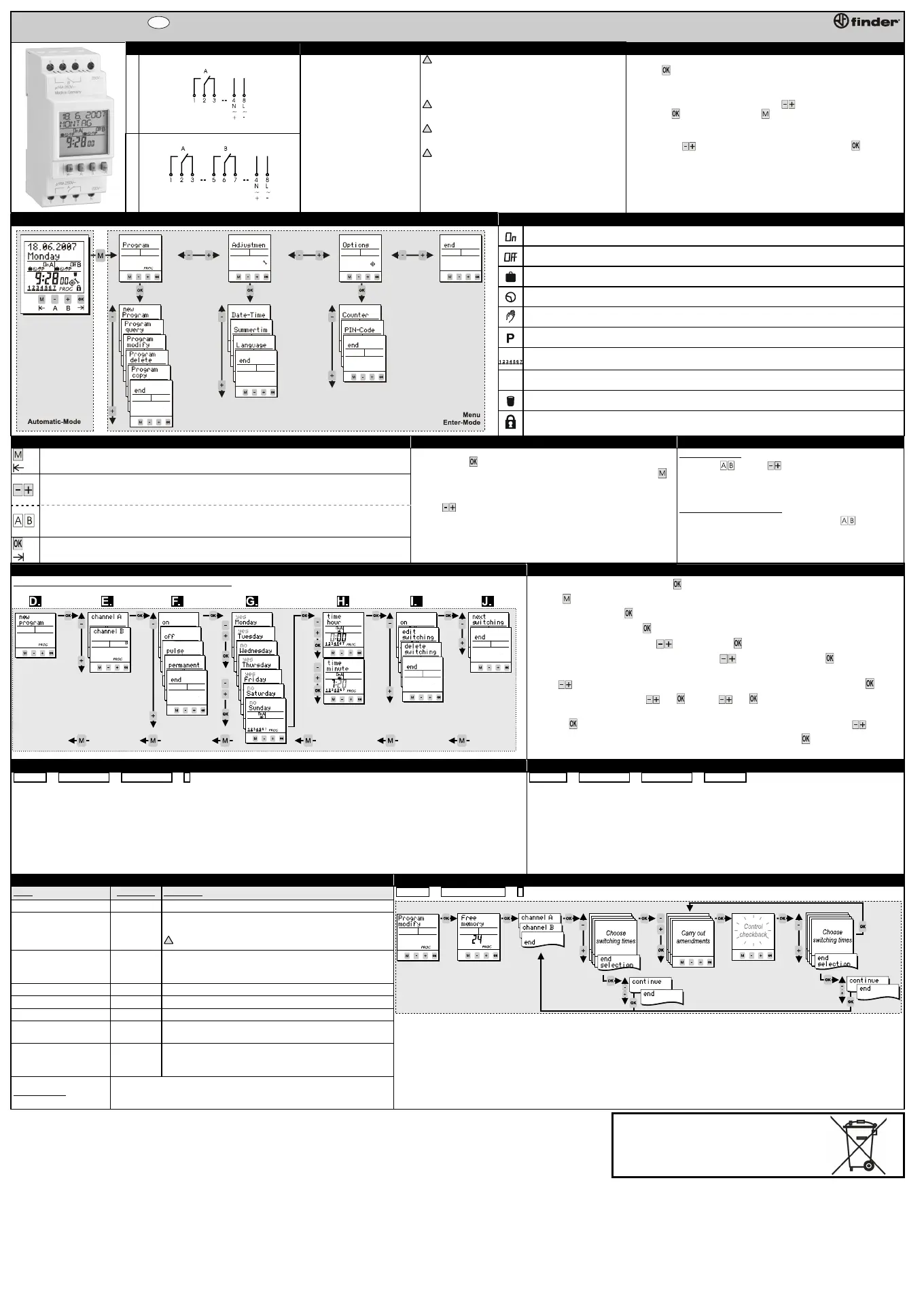

Instruction Manual

Time switch 12.21 / 12.22

Connection diagram Directory 1. Safety instructions 2. Initial operation

1 channel

2 channels

1. Safety instructions

2. Initial operation

3. Menu overview

4. Symbol legend

5. Key function

6. Handling advice

7. Channel ON OFF / Permanent P

8. New Program

9. Example „New Program“

10. Pulse

11. Program permanent

12. Additional adjustments

13. Program modify

The installation and assembly of electrical equipment

must be only carried out only by a skilled Person!

Otherwise fire danger or danger of an electric shock

exists!

Connect the supply voltage/frequency as stated on the

product label!

Warranty void if housing opened by unauthorised

person!

The electronic circuit is protected against a wide range

of external

influences. Incorrect operating may occur if

external influences exceed certain limits!



The time switch is delivered in sleep-mode, the display is switched off.



Press -button for 1 second.



The current date and time is already programmed and European daylight

savings time is activated.



Select the desired language by pressing -buttons and confirm it by

pressing

. (Remark: By pressing you move one step backwards from

the current position)



If required, date, time and daylight savings time mode can be adjusted also

by pressing

-buttons and a subsequent confirmation with .

3. Menu overview 4. Symbol legend

Channel is switched ON

Channel is switched OFF

For the current date the “holiday program” / “permanent by date” is activated

Standard programming step

Current state is based on a manual over-ride. The state will be cancelled with the next programming step.

Current state is based on a manual over-ride. The state is permanent until terminated manually (7).

Days of the week Monday, Tuesday, ... Sunday;

The underscores indicate if the program is active for the days above.

Current state is based on a switching time with pulse function

Element within sub-menu “program delete”

The time switch is locked; to unlock the device the PIN has to be entered (12).

5. Key function 6. Handling advice 7. Channel ON OFF / Permanent P

1. To access the Enter-mode (program, adjustments, options) from the automatic-mode.

2. To revert to the beginning of the current (sub-) menu.

1. To adjust the flashing digit.

2. To scroll through a choice

1. Automatic-mode: To switch the channel ON or OFF until the next programming step occurs.

2. Automatic-mode: A push longer than 3 sec. = Permanent switching status (7).

1. To activate the time switch when operated without power supply.

2. To confirm the selection or the entered data.



The time switch is programmable without external power supply after

pressing the

-button.



To revert one step or one level back while in the Enter-Mode press .



After completion of a (sub-) menu confirming end will return the device

into the automatic-mode.



With the choice changes from end to continue. By confirming

continue the time switch returns to the beginning of the current

(sub-) menu.



When confirming end before completion, the time switch returns to the

automatic-mode without saving the entered data.

Channel

ON OFF

By pushing

-buttons ( -buttons) a manual switch of the

channels take place. The resulting switching status is marked

with the hand-symbol and remains until the next programming

step occurs. (temporary over-ride)

Permanent switching status P

By pressing the corresponding channel button

for more

than 3 sec. the channel is permanently switched ON or OFF.

The status remains until the next manual switching occurs (> 3

sec.). (permanent over-ride)

8. New Program (See also the example (9)) 9. Example „New Program“ (For a regular switching time)

Step A. to C. please refer to point 9. (Example “New Program”)

A. If power supply is disconnected press

for one second. The display appears in Automatic-Mode.

B. Press

, the time switch is now in the Enter-Mode.

C. Confirm

Program with .

D. Confirm

new program with .

E. Choose the desired channel with

and confirm with .

F. For regular switching times choose

on or off with -buttons and confirm with .

G. Within this level you activate the days of the week (1…7) on which the switching time should happen.

With

you activate “yes” or deactivate “no” the corresponding date. Confirm each day with .

H. Adjustment of the time: Hours

and . Minutes and .

I. Verify the entered switching time: If the flashing summary of the programming step is correct, verify

on or

off with . After verification you have the choice between edit/delete and end with .

J. If you want to proceed with programming, confirm

next switching with .

To leave the programming menu confirm

end.

10. Pulse 11. Program permanent

Program -> New program -> Channel A/B -> …

The pulse function provides you the opportunity of programming a switching time with a defined duration.

As soon as the pulse-duration has expired the time switch switches OFF automatically (the duration of the pulse is up to 59:59 mm:ss).

The programming is carried out like a standard switching time (see point 8 / 9) with following differences



Choose Pulse function (9F).



Define the duration of the pulse (pulstime minute / pulstime second).



Program the days of the week



Program the switching time (time hour / time minute)

Validation: Confirm the blinking summary of the pulse program

Program -> new program -> channel A/B -> permanent -> …



One permanent by date programming step (holiday function) for each channel is possible. During the

desired period (The function is valid for the whole days) the channel can be switched off (

permanent

off

) or on (permanent on).



The programming of this function is as described in (8 / 9).



The choice permanent will not be offered anymore within the menu new program when already in

use. The switching time can be modified and deleted within

Program modify (13) and Program

delete

(12) respectively.

12. Additional adjustments 13. Program modify

Menu Main menu Application

Program query

Program

To query the programming steps and remaining memory locations

Program copy

Program

Copy from one channel to another. Memory of the channel won’t

be overwritten; the copied switching steps appear additionally.

Permanent by date function is not copied!

Program delete

Program

Deletion of switching time(s). The program for all channels, single

channels and single programming steps within on channel can be

deleted.

Date-Time

Adjustment

Adjustment of date and time

Summertime

Adjustment

Adjustment of the daylight saving time mode (ON/OFF)

Language

Adjustment

Choice of languages

Counter

Options

Displays the hour counter and pulse counter for each channel and

the time switch itself.

PIN-Code

Options

The time switch can be locked with a 4-digit PIN-Code. The code

can be adjusted, activated and deactivated. If you have forgotten

the Code please call customer service.

Reset-Function

Press all front keys for 2 seconds. The time switch is reset. The values for date

and time will be deleted and have to be re-entered. The switching program has

not been deleted!

Program -> Program modify -> …

Within Program modify each single switching time can be modified.

BATTERY CR 2450 (LiMnO2) 3 V.

Complies with Article 11, EU directive 2006/66/CE.

Produkt Specifikationer

Mærke:	Finder
Kategori:	Skifte
Model:	12.21.8.230.0000
Produktfarve:	Grå
Certificering:	CE
LED-indikatorer:	Ja
Bæredygtighedscertifikater:	RoHS
Kontakt, strømkapacitet:	16 A
Antal kontakter:	1
