1 6E 5060.c
6E 5060.c
Three-phase kwh
meter direct 63 A
Driefasige energiemeter,
directe aansluiting 63 A
Energimätare, 3-fas,
direktmätning till 63 A,
This kilowatt hour meter measures the active
electrical energy used in an electrical installation.
This device has a digital LCD to display energy
used and power.
This device has a total counter and a partial
resettable counter.
In case of two tariff levels, the EC352 will
count separetely the energy used in tariff 1 and
in tariff 2.

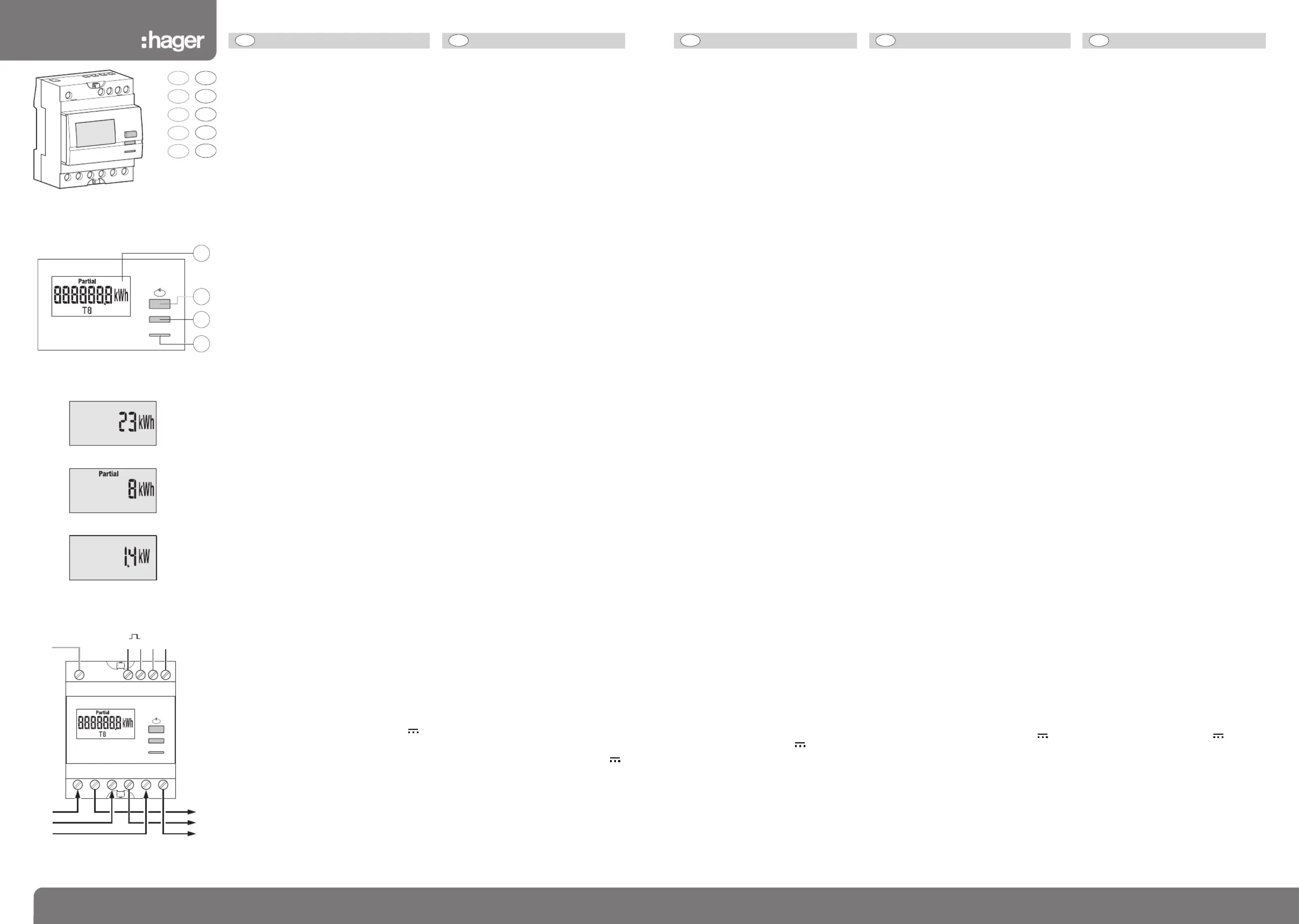

Product presentation
A
LCD display.
B
Key to scroll readings.
C
Reset to reset the partial counter.
D
Metrological LED (1 Wh/impulse).
Display of readings
The various datas can be scrolled by pressing
the Key "Read".
The Default display will indicate power
consumption according to the current tariff.
EC350 :
1
1st pressure : Backlight switches ON.
Total consumption (kWh).
2
2nd pressure : Partial consumption (kWh).
3
3rd pressure : Instant power consumption.
EC352 :
The EC352 provides detailed display of the
total/partial consumptions according to tariff
(T1 or T2) and in total (T).
To reset the partial meter
- Press the scrolling key several times in order
to display partial energy.
- Press the reset button during 3 sec.
The partial meter will be set to zero.
Technical specifications
Metrological characteristics
- Accuracy class B (1%) according to
EN50470-3
- Metrological LED : 1 Wh /impulse
- Starting current : 40 mA
- Basic current : 10 A
- Max current : 63 A
Characteristics
- Consumption : < 0,6 W & 2,8 VA per phase
- Supply : 230/400 V +/- 15%
- Frequency : 50/60 Hz +/- 2 Hz
- Savings of measures are made regularly in
EEPROM
- Characteristic of tariff input : tariff 1 = 0 V
tariff 2 : 230 V +/- 15%
- Impulse output characteristics :
• 1 pulse : 100 Wh
• pulse duration : 100 ms
• external supply : 20 ... 30 V
Mechanical characteristics
- Modular casing : 4 M (72 mm)
- Protection degree (casing) : IP20
- Insulation class : II
Environment
- Storage temperature : -25 °C to + 70 °C
- Working temperature : -10 °C to + 55 °C
- Connection capacity :
• flexible : 1 to 16 mm
2
• rigid : 1,5 to 16 mm
2
Användning
Denna energimätare används till att mäta för-
brukad energi i en elinstallation.
Den har en LCD display som ger möjlighet att
visa upp förbrukad ström och effekt.
Apparaten har en totalräknare samt en åters-
tällningsbar räknare.
Vid dubbel tariffmätning kommer EC352 att
mäta tarifferna separat.
Presentation
A
LCD-display.
BKnapp för att scrolla mellan värden.
C
Reset Återställ delmätning till 0.
DDiod som indikerar (var 1 Wh/puls).
Avläsning av värden
Tryck successivt på avläsningsknappen för
att scrolla mellan olika värden.
Räknarens grundinställning visar förbrukad
energi enligt gällande aktuell taxa.
EC350 :
1
1:a intryckning : Bakgrundsbelysning lyser
upp. Totalförbrukning (kWh).
2
2:a intryckning : Delförbrukning (kWh).
3
3:e intryckning : Visning av momentaneffekt.
EC352 :
EC352 specificerar total- och delförbrukning
per taxa (T1 eller T2) och sammanlagd förbruk-
ning (T).
Nollställa delräknaren
- Tryck på avläsningstangenten för att visa upp
delenergin i teckenrutan.
- Gör en längre intryckning (3 sek.) på reset-
knappen.
Delräknaren är nollställtd.
Tekniska data
Mätdata
- Noggrannhetsklass B (1%) enligt EN50470-3
- Ljusdiod som visar förbrukningstakt : 1 Wh/puls
- Startström : 40 mA
- Basström : 10 A
- Max ström : 63 A
Elektriska märkdata
- Egenförbrukning : < 0,6 W & 2,8 VA för fas
- Driftspänning : 230/400 V +/- 15%
- Frekvens : 50/60 Hz +/- 2 Hz
- Säkerhetskopiering med jämna mellanrum
och vid strömavbrott i EEPROM-minnet
- Taxeingångens märkdata : taxa 1 = 0 V
taxa 2 : 230 V +/- 15%
- Pulsutgångens märkdata :
• Impuls : 100 Wh
• Puls varaktighet : 100 ms
• Extern försörjning : 20 ... 30 V
Mekaniska data
- Storlek,bredd 4 M (72 mm)
- IP-klass : IP20
- Skyddsklass : II
Omgivning
- Lagringstemperatur : -25 °C till + 70 °C
- Drift temperatur : -10 °C till + 55 °C
- Anslutningar :
• Mjukledare : 1 till 16 mm
2
• Enkelledare : 1,5 till 16 mm
2
Werkingsprincipe
De energiemeter meet de elektrische energie die
door een elektrische stroomkring wordt verbruikt.
De meter is voorzien van een digital display voor
weergave van het energieverbruik en het vermogen.
De teller is uitgerust met een algemene teller, en
een gedeeltelijke teller met terugstelling op nul.
Met de EC352 kan bovendien het verbruik worden
verdeeld, dat wordt gemeten in twee verschillende
tariefschijven.
Voorstelling
A
LCD-display.
B
Toets voor het doorlopen van de waarden.
C
Reset om de gedeeltelijke teller terug op nul te
zetten.
D
Meet-LED (1 Wh/impuls).
Uitlezen van de waarden
Door achtereenvolgens op de toets "uitlezing" te
drukken, kunt u de verschillende waarden doorlopen.
Standaard toont de meter het energieverbruik van
het lopende tarief.
EC350 :
1
1ste toetsdruk : De achtergrondverlichting gaat
branden. Totaal verbruik (kWh).
2
2de toetsdruk : Gedeeltelijk verbruik (kwh).
3
3de toetsdruk : De meter toont het ogenblikkelijk
vermogen.
EC352 :
De EC352 geeft een gedetailleerde weergave van
het totaal en het gedeeltelijk verbruik per tarief (T1
of T2) en van het gezamenlijke verbruik (T).
Reset van de gedeeltelijke meter
- Druk op de toets “uitlezing” om een gedeeltelijk
energieverbruik op het display weer te geven.
- Druk 3 sec. lang op de reset-toets.
De gedeeltelijke meter is gereset.
Technische specificaties
Meetkarakteristieken
- Nauwkeurigheidsklasse B (1%) volgens EN50470-3
- Meet-LED : 1 Wh/impuls
- Aanloopstroom : 40 mA
- Basisstroom : 10 A
- Max. stroom : 63 A
Technische karakteristieken
- Verbruik : < 0,6 W & 2,8 VA per fase
- Voeding : 230/400 V +/- 15%
- Frequentie : 50/60 Hz +/- 2 Hz
- Opslag in EEPROM-geheugen periodiek en bij
stroomonderbreking.
- Kenmerk tariefingang : tarief 1 = 0 V
tarief 2 : 230 V +/- 15%
- Kenmerken impulsuitgang :
• waarde van vaste impuls : 100 Wh
• impulsduur : 100 ms
• (externe) voedingsspanning : 20 ... 30 V
Mechanische kenmerken
- Modulaire behuizing : 4 M breed (72 mm)
- Beschermingsgraad behuizing : IP20
- Isolatieklasse : II
Omgeving
- Opslagtemperatuur : -25 °C tot + 70 °C
- Werkingstemperatuur : -10 °C tot + 55 °C
- Aansluitingscapaciteit :
• soepel : 1 tot 16 mm
2
• stijf : 1,5 tot 16 mm
2
SE
Bruksanvisning
GB
User instructions
NL
Gebruiksaanwijzing
EC350, EC352
FI
NO
IT
ES
PT
FR
DE
GB
NL
SE
Compteur d'énergie
triphasé,
entrée directe 63 A
Energiezähler
dreiphasig,
Direktmessung 63 A
Principe de fonctionnement
Ce compteur d'énergie mesure l’énergie électrique
active consommée par un circuit électrique.
Il est équipé d’un afficheur digital qui permet de
visualiser l'énergie consommée et la puissance.
Il est équipé d'un compteur totalisateur et d'un
compteur partiel avec remise à zéro.
Le EC352 permet, en plus, de répartir la consom-
mation mesurée dans deux tranches tarifaires
différentes.
Présentation du produit
A
Afficheur LCD.
B
Touche pour défilement des valeurs.
CTouche reset pour remettre à zéro le compteur
partiel.
D
LED métrologique (1 Wh/impulsion).
Lecture des valeurs
Par appuis successifs sur la touche "lecture" faire
défiler les différentes valeurs.
Par défaut, le compteur affiche l'énergie consom-
mée dans le tarif en cours.
EC350 :
1
1er appui : allumage du retro-éclairage.
Consommation totale (kWh).
2
2ème appui : consommation partielle (kWh).
3
3ème appui : puissance instantanée.
EC352 :
Le EC352 détaille les consommations totales et
partielles par tarif (T1 ou T2) et au total (T).
Remise à zéro du compteur partiel
- Appuyer sur la touche lecture afin d'afficher à
l'écran une energie partielle.
- Faire un appui prolongé (> 3s) sur le bouton reset.
Le compteur partiel est remis à zéro.
Spécifications techniques
Caractéristiques métrologiques
- Classe de précision B (1%) selon EN50470-3
- LED métrologique : 1 Wh/impulsion
- Courant de démarrage : 40 mA
- Courant de base : 10 A
- Courant max. : 63 A
Caractéristiques techniques
- Consommation : < 0,6 W et 2,8 VA par phase
- Alimentation : 230/400 V +/- 15%
- Fréquence : 50/60 Hz +/- 2 Hz
- Sauvegarde périodique et sur coupure secteur
dans mémoire EEPROM
- Caractéristique entrée tarifs EC352 :
tarif 1 = 0 V, tarif 2 = 230 V +/- 15%
- Caractéristiques sortie impulsion :
• Poids de l'impulsion fixe : 100 Wh
• Durée de l’impulsion : 100 ms
• Tension d'alimentation externe : 20 ... 30 V
Caractéristiques mécaniques
- Boîtier modulaire de largeur 4 M (72 mm)
- Indice de protection boîtier : IP20
- Classe d’isolation : II
Environnement
- Température de stockage : -25 °C à +70 °C
- Température de fonctionnement : -10 °C à +55 °C
- Capacité de raccordement :
•souple: 1 à 16 mm
2
•rigide : 1,5 à 16 mm
2
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die von
einem elektrischen Stromkreis verbraucht wird.
Er ist mit einem digital Display ausgerüstet,
das die Anzeige von Energieverbrauch und
Leistung ermöglicht. Er ist mit einem
Gesamtzähler und einem Teilzähler mit
Zählerstandrückstellung ausgestattet. Der
EC352 kann zusätzlich die gemessene Energie
in zwei verschiedene Tarifbereiche anzeigen.
Produktbeschreibung
A
LCD-Display.
B
Taste zum Durchblättern der Werte.
C
Reset um den Teilzähler auf Null zu setzen.
D
Blinkende-LED Anzeige (1 Wh/Impuls).
Ablesen der Werte
Durch mehrmaliges Betätigen der Taste
B
"Ablesen" können die unterschiedlichen Werte
durchgeblättert werden.
Standardmässig zeigt der Zähler die ver-
brauchte Energie im aktuellen Tarif an.
EC350 :
1
Betätigung : Einschalten der Display-
Hintergrundbeleuchtung. Gesamtverbrauch
(kWh).
2
Betätigung : Teilverbrauch (kWh).
3
Betätigung : Anzeige der augenblicklichen
Leistung.
EC352 :
Der Zähler EC352 schlüsselt den Gesamt- und
Teilenergieverbrauch nach Tarifen (T1 oder T2)
und den Gesamtverbrauch (T) zusätzlich auf.
Reseten des Teilverbrauchszählers
- Taste
B
`Ablesen` betätigen, um den Teil-
energieverbrauch am Bildschirm anzuzeigen.
- Taste Reset > 3 Sekunden drücken.
Der Teilverbrauchszähler wird auf Null
zurückgesetzt.
Technische Daten
Messtechnische Daten
- Genauigkeitsklasse B (1%) gemäß EN50470-3
- Blinkende LED-Anzeige : 1Wh/Impuls
- Einschaltstrom : 40 mA
- Referenzstrom : 10 A
- Max. Strom : 63 A
Technische Merkmale
- Leistungaufnahme Display: 0,6W
- Leistungaufnahme Messwerk: 2,8 VA max.
pro Phase
- Versorgungsspannung : 230/400 V +/- 15%
- Frequenz : 50/60 Hz +/- 2 Hz
- Periodisches Speichern der Messungen und
bei Spannungsunterbrechung im EEPROM-
Speicher.
- Merkmale des Tarifeinganges : Tarif 1 = 0 V
Tarif 2 : 230 V +/- 15%
- Energie Impuls-Ausgang :
• Wert eines Impuls : 100 Wh
•Impulsdauer : 100 ms
• Extern Versorgungspannung : 20 ... 30 V
Maße und Schutzklasse
- Modulbau-Gehäuse, 4M Breite (72 mm)
- Schutzart Gehäuse : IP20
- Schutzklasse : II
Umgebung
- Lagertemperatur : -25 °C bis + 70 °C
- Betriebstemperatur : -10 °C bis + 55 °C
- Anschlussquerschnitt :
• flexibel : 1 bis 16 mm
2
• massiv : 1,5 bis 16 mm
2
6 8 10
12
2
N
4
1
3
reset
L1
L2
N
L1'
L2'
L3'
L3
+
-
T1/T2 *
*
EC 352
reset
D
A
C
B
FR
Notice d’instructions
DE
Bedienungsanleitung
Edition 01/10 - IS / RECTO-VERSO / S blanc offset 80g/m² / I Pantone Black 877063-C
Hager SAS - 132 bld d’Europe - BP 78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net2 6E 5060.c
Hager 01.2010
6E 5060.c
Contador de energía
trifásico, entrada directa
63 A
Contador de energia
trifásico, leitura directa
63 A
Contatore di energia
trifase, inserzione
diretta 63 A
Principio di funzionamento
Il contatore d’energia misura l’energia elettrica
attiva consumata da un circuito elettrico.
E dotato di un display elettronico che visua-
lizza l’energia consumata e la potenza.
E' equipaggiato di un contatore totalizzatore
ed un contatore parziale resettabile (a zero).
Il EC352 permette inoltre di ripartire l'assorbi-
mento misurato in due fasce tariffarie differenti.
Presentazione
A
Display LCD.
B
Tasto scorrimento valori.
C
Reset per resettare il contatore parziale.
D
LED metrologico (1Wh/impulso).
Lettura dei valori
Tramite pressioni successive sul tasto "lettura",
potrete far scorrere i vari valori. Come valore
predefinito, il contatore mostra l’energia
consumata nella fascia tariffaria in corso.
EC350 :
1
1a pressione : Accensione della retroillumi-
nazione. Consumo totale (kWh).
2
2a pressione : Consumo parziale (kwh).
3
3a pressione : Visualizzazione della potenza
istantanea.
EC352 :
L’EC352 mostra in dettaglio i consumi totali e
parziali per tariffa (T1 o T2) e il totale (T).
Azzeramento del contatore parziale
- Premere sul tasto lettura per visualizzare il
consumo d’energia parziale.
- Applicare una pressione prolungata (3 sec.)
sul tasto reset.
Il contatore parziale viene azzerato.
Specifiche tecniche
Caratteristiche metrologiche
- Classe di precisione B (1%) secondo
EN50470-3
- LED metrologico : 1 Wh/impulso
- Corrente di avvio : 40 mA
- Corrente di base : 10 A
- Corrente Max. : 63 A
Caratterische elettriche
- Consumo : < 0,6 W & 2,8 VA per fase
- Alimentazione : 230/400 V +/- 15%
- Frequenza : 50/60 Hz +/- 2 Hz
- Backup periodico e in caso di panne di
corrente nella memoria EEPROM
- Caratteristica entrata tariffa : tariffa 1 = 0 V
tariffa 2 : 230 V +/- 15%
- Caratteristiche uscita impulso :
• Valore dell'impulso : 100 Wh
• Durata dell'impulso : 100 ms
• Tensione d'alimentazione (esterna) :
20 ... 30 V
Caratteristiche meccaniche
- Custodia modulare larghezza 4 M (72 mm)
- Indice di protezione : IP20
- Classe d'isolamento : II
Caratteristiche ambientali
- T° di stoccaggio : -25 °C a + 70 °C
- T° di funzionamento : -10 °C a + 55 °C
- Sezione massime allacciabili :
• cavi flessibili : 1 a 16 mm
2
• cavi rigidi : 1,5 à 16 mm
2
Princípio de funcionamento
O contador de energia mede a energia
eléctrica activa consumida por um circuito
eléctrico.
Está equipado com um ecrã LCD que permite
visualizar a energia consumida e a potência.
Está equipado com um contador totalizador e
um contador parcial com retorno a zero.
O EC352 permite, ainda, repartir o consumo
em dois tipos de tarifa diferentes.
Apresentação
A
Ecrã LCD.
B
Tecla para o desfile dos valores.
C
Reset para colocar a zero o contador
parial.
D
LED metrológico (1 Wh/impulso).
Leitura dos valores
Com pressões sucessivas na tecla "leitura",
fazer desfilar os diferentes valores.
Por defeito, o contador indica a energia
consumida na tarifa em uso.
EC350 :
1
1a pressão : Ligar da retroiluminação.
Consumo total (kWh).
2
2a pressão :Consumo parcial (kwh).
3
3a pressão : Visualização da potência
instantânea.
EC352 :
O EC352 detalha os consumos totais e
parciais por tarifa (T1 ou T2) e total geral (T).
Reposição a zero do contador parcial
- Pressionar a tecla leitura a fim de visualizar
no ecrã uma energia parcial.
- Fazer uma pressão prolongada (3 seg.) no
botão reset.
O contador parcial é reposto a zero.
Especificações técnicas
Características metrológicas
- Classe de precisão B (1%) conforme
EN50470-3
- LED metrológico : 1 Wh/impulso
- Corrente de arranque : 40 mA
- Corrente de base : 10 A
- Corrente Máx : 63 A
Características eléctricas
- Consumo : < 0,6 W & 2,8 VA por fase
- Alimentação : 230/400 V +/- 15%
- Frequência : 50/60 Hz +/- 2 Hz
- Salvaguarda periódica das medidas e em
caso de corte de rede na memória EEPROM
- Característica entrada tarifa : tarifa 1 = 0 V
tarifa 2 : 230 V +/- 15%
- Características saída impulso :
• Valor do impulso fixo : 100 Wh
• Duração de impulso : 100 ms
• Tensão de alimentação (externa) :
20 ... 30 V
Características mecânicas
- Caixa modular de largura 4 M (72 mm)
- Índice de protecção caixa : IP20
- Classe de isolamento : II
Ambiente
- Ta de armazenamento : -25 °C a + 70 °C
- Ta de funcionamento : -10 °C a + 55 °C
- Capacidade de ligação :
• Flexível : 1 a 16 mm
2
2
Principio de funcionamiento
El contador de energía mide la energía eléctrica
activa consumida por un circuito eléctrico.
Va equipado con un pantalla electrónica que per-
mite visualizar la energía consumida así como la
potencia.
Dispone de un contador totalizador, y de un conta-
dor parcial con puesta a cero.
El EC352 permite, además, distribuir el consumo
medido en dos tarifas diferentes.
Presentación
A
Pantalla LCD.
B
Tecla para visualización de los valores.
C
Reset para poner a cero el contador parcial.
D
LED metrológico (1Wh/impulsión)
Lectura de los valores
Mediante pulsaciones sucesivas en la tecla
"lectura", se visualizan los diferentes valores.
Por defecto, el contador visualiza la energía
consumida con la tarifa en curso.
EC350 :
1
1era pulsación : Encendido de la retroilumina-
ción. Consumo total (kWh).
2
2da pulsación : Consumo parcial (kwh).
3
3a pulsación : Visualización de la potencia
instantánea.
EC352 :
El EC352 detalla los consumos totales y parciales
por tarifa (T1 o T2) y total general (T).
Puesta a cero del contador parcial
- Pulsar la tecla lectura a fin de visualizar en la
pantalla una energía parcial.
- Hacer una pulsación prolongada (3 seg.) en el
botón reset.
El contador parcial se pone a cero.
Especificaciones técnicas
Características metrológicas
- Clase de precisión B (1%) según EN50470-3
- LED metrológico : 1 Wh/impulsión
- Corriente de arranque : 40 mA
- Corriente de base : 10 A
- Corriente Máx. : 63 A
Característícas eléctricas
- Consumo : < 0,6 W & 2,8 VA por fase
- Alimentación : 230/400 V +/- 15%
- Frecuencia : 50/60 Hz +/- 2 Hz
- Guardado periódico de valores en memoria
EEPROM.
- Característica entrada tarifa : tarifa 1 = 0 V
tarifa 2 : 230 V +/- 15%
- Características del impulso de salida :
• 1 impulso : 100 Wh
• Duración del impulso : 100 ms
• Tensión de alimentación externa : 20 ... 30 V
Características mecánicas
- Caja modular de 4 M de anchura (72 mm)
- Índice de protección caja : IP20
- Clase de aislamiento : II
Ambiente
- Temperatura de almacenaje : -25 °C a + 70 °C
- Temperatura de functionamiento : -10 °C a + 55 °C
- Capacidad de conexión :
• Cable flexible : 1 a 16 mm
2
• Cable rígido : 1,5 a 16 mm
2
IT
Istruzioni d’uso
PT
Instruções de instalação
ES
Instrucciones de uso
EC350, EC352
FR
DE
GB
NL
SE
FI
NO
IT
ES
PT
Kolmevaihe-kulutusmittari,
63 A suora syöttö
Kwh-måler 3-fase
63 A direkte måling
Esittely
Tämä energiamittari mittaa sähköasennuksessa
käytetyn tehollisen sähköenergian määrän.
kulutetun tehollisen sähköenergian määrän.
Mittari on varustettu digitaalisella LCD-näytöllä
kulutetun energian ja tehon näyttämiseksi.
Tässä laitteessa on kokonaislaskuri ja nollattava
osalaskuri.
Käytettäessä kahta eri tariffitasoa, EC352 laskee
erikseen käytetyn energian tariffille 1 ja tariffille 2.
Tuote-esittely
A
LCD-näyttö.
B
Mittaustulosten selauspainike.
C
Reset-painike osalaskurin nollaukseen.
D
LED-kulutusmittari (1 Wh/pulssi).
Arvojen lukeminen
Selaa eri lukemia painamalla peräkkäin selaus-
painiketta.
Mittarin peruslukema on kulutettu energia voimassa
olevalla tariffilla.
EC350 :
1
1. painallus : Taustavalo syttyy. Kokonaiskulutus
(kWh).
2
2. painallus : Osittaiskulutus (kWh)
.
3
3. painallus : Hetkellisen tehon näyttö.
EC352 :
EC352 antaa yksityiskohtaisesti kokonais- ja osit-
taiskulutuksen tariffeittain (T1 tai T2) ja yhteensä (T).
Mittarin osittaislukeman nollaus
- Paina selauspainiketta osittaisnäytön valitsemi-
seksi.
- Paina pitkään (3 sek.) nollauspainiketta (reset).
Mittarin osittaiskulutus nollaantuu.
Tekniset tiedot
Mittaustekniset ominaisuudet
- Standardin EN50470-3 mukainen tarkkuusluokka
B (1%)
- Mitta-LED : 1 Wh/pulssi
- Käynnistysvirta : 40 mA
- Perusvirta : 10 A
- Maksimivirta : 63 A
Sähköiset ominaisuudet
- Tehonkulutus : < 0,6 W & 2,8 VA per vaihe
- Syöttöjännite : 230/400 V +/- 15%
- Taajuus : 50/60 Hz +/- 2 Hz
- Mittaustulokset tallennetaan säännöllisin väliajoin ja
jännitekatkoksen sattuessa EEPROM-muistipiirille.
- Tariffiohjaustulon ominaisuudet : tariffi 1 = 0 V
tariffi 2 : 230 V +/- 15%
- Impulssikosketinlähdön ominaisuudet :
• 1 pulssi : 100 Wh
• Pulssin kesto : 100 ms
• Ulkoinen syöttö : 20 ... 30 V
Mekaaniset ominaisuudet
- Kojeen modulileveys 4 M (72 mm)
- Kojerungon tiiveysluokka : IP20
- Eristysluokka : II
Ympäristö
- Varastointilämpötila : -25 °C ... + 70 °C
- Käyttölämpötila : -10 °C ... + 55 °C
- Liitäntäpoikkipinta :
• Monisäikeinen : 1 ... 16 mm
2
• Lanka : 1,5 ... 16 mm
2
Drifts-prinsippet
Energimåleren måler den aktive energien som
forbrukes av et elektrisk apparat eller anlegg.
Måleren er utstyrt med et elektronisk display
som viser forbruk av energi og effekt.
Enheten viser to måleverdier.
En for totalt forbruk og en som kan resettes.
Ved et 2 tariffsystem, vil EC352 separat måle
energiforbruket i tariff 1 og tariff 2.
Produktpresentasjon
A
LCD-display.
B
Tast for veksling mellom de ulike verdiene.
C
Tilbakestill delmåler.
D
Indikasjons-LED (1 Wh/puls).
Avlesing av verdier
Ved å trykke flere ganger etter hverandre på
tasten for "avlesing", får man frem de forskjel-
lige verdiene.
Som standardinnstilling viser måleren
energiforbruket for den aktuelle tariffen.
EC350 :
1
1. trykk : Bakgrunnsbelysningen tennes.
Totalt forbruk (kWh).
2
2. trykk : Delvis forbruk (kwh).
3
3. trykk : Display av effekt i øyeblikket.
EC352 :
EC352 gir detaljer om totalt forbruk og delvis
forbruk per tariff (T1 eller T2) og totalt (T).
Nullstilling av delmåleren
- Trykk på tasten for avlesing for at displayet
skal vise delvis energiforbruk.
- Trykk lenge (3 sek.) på nullstillingsknappen.
Delmåleren nullstilles.
Tekniske data
Metrologiske spesifikasjoner
- Presisjonsklasse B (1%) i hht. EN50470-3
- Indikasjons LED : 1 Wh/puls
- Startstrøm : 40 mA
- Basestrøm : 10 A
- Maks. strøm : 63 A
Elektriske spesifikasjoner
- Egetforbruk : < 0,6 W & 2,8 VA per fase
- Driftsspenning : 230/400 V +/- 15%
- Frekvens : 50/60 Hz +/- 2 Hz
- Lagring i EEPROM periodisk og ved strøm-
brudd
- Spesifikasjon tariffinngang : tariff 1 = 0 V
tariff 2 : 230 V +/- 15%
- Spesifikasjon pulsutgang :
• 1 puls : 100 Wh
• Puls varighet : 100 ms
• Ekstern strømforsyning : 20 ... 30 V
Mekaniske spesifikasjoner
- Modulær 4 moduler (72 mm)
- Beskyttelsesgrad : IP20
- Isolasjonsklasse : II
Omgivelser
- Lagringstemperatur : -25 °C til + 70 °C
- Driftstemperatur : -10 °C til + 55 °C
- Tilkoblinger :
• Flertrådet : 1 til 16 mm
2
• Massiv : 1,5 til 16 mm
2
6 8 10
12
2
N
4
1
3
reset
L1
L2
N
L1'
L2'
L3'
L3
+
-
T1/T2 *
*
EC 352
reset
D
A
C
B
FI
Käyttöohje
NO
Bruksanvisning

Produkt Specifikationer

Mærke: Hager
Kategori: Elmåler
Model: EC352

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EC352 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Elmåler Hager Manualer

Hager

Hager EC352 Manual

10 August 2025
Hager

Hager ECA310D Manual

1 Maj 2024
Hager

Hager ECR310D Manual

10 Juli 2023

Elmåler Manualer

Nyeste Elmåler Manualer

Schneider

Schneider PowerLogic PM5300 Manual

11 August 2025
NEO Tools

NEO Tools 94-005 Manual

8 Juli 2025
Plugwise

Plugwise Stretch 3.0 Manual

20 Juli 2024
Plugwise

Plugwise Stealth M Manual

20 Juli 2024
Plugwise

Plugwise Stealth Manual

20 Juli 2024
Plugwise

Plugwise Start Stretch 3.0 Manual

20 Juli 2024
Plugwise

Plugwise Start Source Manual

20 Juli 2024
ORNO

ORNO OR-WE-517 Manual

26 August 2023
ORNO

ORNO OR-WE-514 Manual

14 Maj 2023
Greenlee

Greenlee GT-12 Manual

19 December 2022
