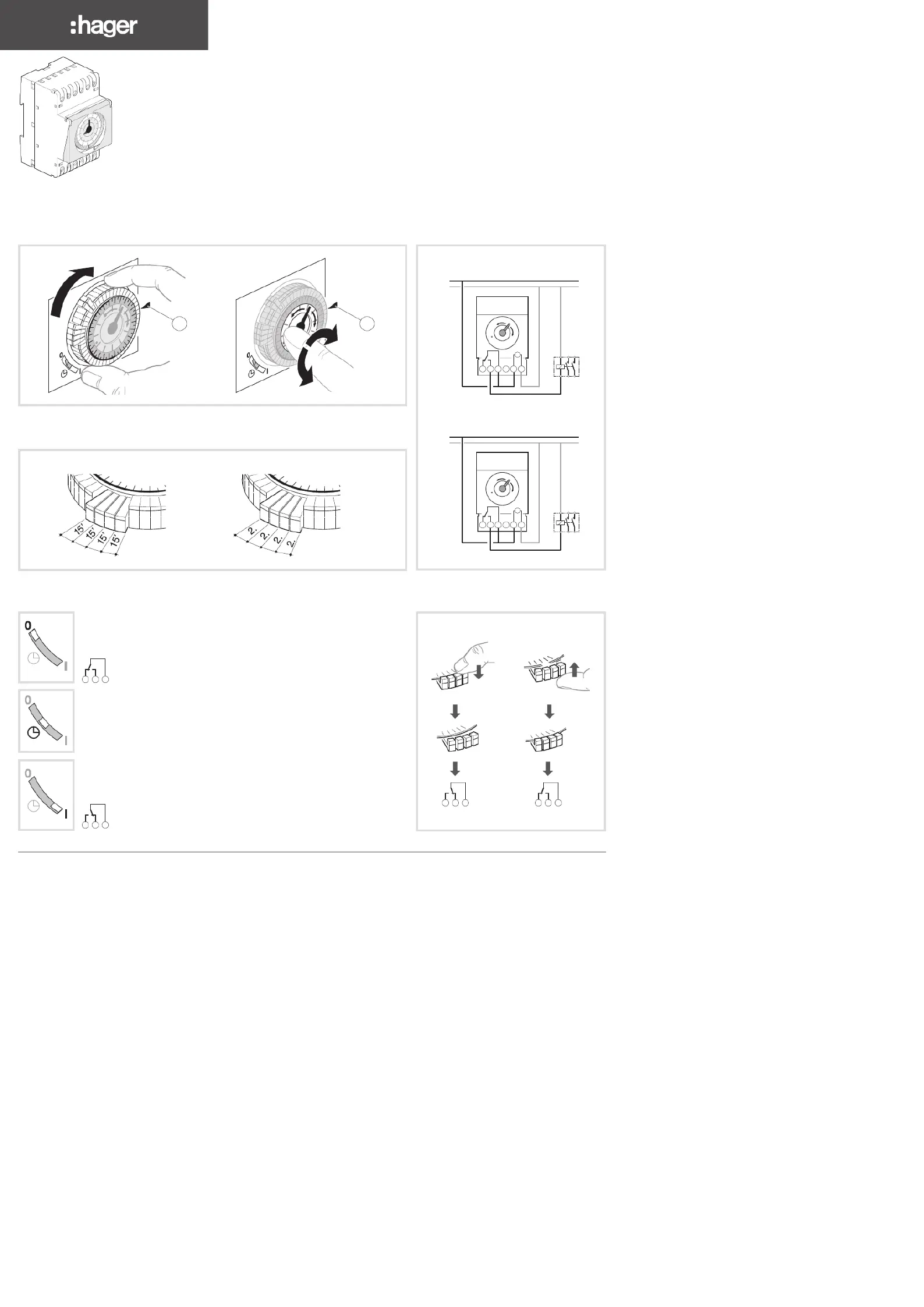

Side 1/9

6LE000122B

raInterrupteurs horaires

teSchaltuhren

szTime switch

miSchakelklokken

échelle : 40%

Arrêt permanent.

Dauer AUS.

Permanently OFF.

Permanent OFF.

Automatique.

Automatik.

Automatic.

Automatisch.

Marche permanente.

Dauer EIN.

Permanently ON.

Permanente werking.

AI1_EH110_T2_02

123

AI1_EH110_T2_02

123

Programmation - Programmierung -

Programming - Programmering.

Commutation manuelle - Handschalter - Manuel

override - Manuele bediening.

Raccordement - Anschluß - Connection -

Aansluiting.

A Mise à l’heure et au jour - Zeit und Tageinstellung - Time / day setting - Dag- en tijdinstelling.

Cadran de commande - Schaltscheibe - Switching dial - Programmaschijf.

Minimum entre 2 opérations :

EH110/EH110A/EH111/EH111A : 30 min

EH171/EH171A : 4 heures

Minimum zwischen 2 Operationen :

EH110/EH110A/EH111/ EH111A : 30 min

EH171/EH171A : 4 Stunden

Minimum between 2 operations :

EH110/EH110A/EH111/EH111A : 30 min

EH171/EH171A : 4 hours

Minimum tussen 2 handelingen

EH110/EH110A/ EH111/EH111A : 30 min

EH171/EH171A : 4 uur

AI1_EH110_T1_05

230V~ 50/60Hz

345621

34561

Fig. - Abb. - Kuva 4

(DC)

13311 –+

13312 –+

13382 –+

6-24V AC/DC

6-24V ~ /

123123

AI1_EH110_T1_03

AI1_EH110_T1_04

AI1_EH110_T1_02

± 5' ± 10'

1 2 EH110, EH111, EH171

EH110A, EH111A, EH171A

EH110, EH110A, EH111, EH111A EH171, EH171A

EH110, EH111, EH171,

EH110A, EH111A, EH171A

6LE000122B

6LE000122B2

EH110 - EH110A EH111 - EH171 EH111A - EH171A

Caractéristiques techniques

Alimentation : aEH110 : 230 V 50-60Hz +10% /-15%

EH110A : 6-24 V~ 50-60Hz, 6-24 V EH111 : 230 V~ 50-60 Hz +10% /-15%

EH171 : 230 V~ 50-60 Hz +10% /-15% EH111A, EH171A : 6-24 V~ 50-60Hz

6- 24 V

Technologie : quartz, sans réserve quartz, réserve de marche à 20 °C :

200 h après 120 h de mise sous tension quartz, réserve de marche à 20° C :

200h après 120h de mise sous tension

Cycle : EH110 : 24 heures / EH110A : 24 heures EH111 : 24 heures / EH171 : 7 jours EH111A : 24 heures / EH171A : 7 jours

Consommation : 0,5 VA 0,5 VA 0,5 VA

Précision de fonctionnement :

± 6 min ./ an ± 6 min ./ an ± 6 min ./ an

Température de fonctionnement :

-10 °C à +55 °C -10 °C à +55 °C -10 °C à +55 °C

Température de stockage : -20 °C à +70 °C -20 °C à +70 °C -20 °C à +70 °C

Capacité de raccordement : 1 à 4 mm21 à 4 mm21 à 4 mm2

Degré de protection : IP20 IP20 IP20

Conforme à la norme : EN 60730-2-7 EN 60730-2-7 EN 60730-2-7

Charge résistive : μ 16 A 230 V~AC1 μ 16 A 230 V~AC1 μ 16 A 230 V~AC1

Charge inductive : EH110 : 3 A 230 V cos φ 0,6

EH110A : 4 A 230 V cos φ 0,6 EH111 : 3 A 230 V cos φ 0,6

EH171 : 4 A 230 V cos φ 0,6 EH111A : 3 A 230 V cos φ 0,6

EH171A : 4 A 230 V cos φ 0,6

Lampe à incandescence : 900 W 900 W 900 W

Fluo compact : 200 W 200 W 200 W

Dans le cas d’utilisation avec des charges non spécifiées, il est impératif de relayer.

Technische Daten

Versorgungsspannung : eEH110 : 230 V~ 50-60Hz +10% /-15%

EH110A : 6-24 V~ 50-60Hz, 6-24 V EH111 : 230 V~ 50-60 Hz +10% /-15%

EH171 : 230 V~ 50-60 Hz +10% /-15% EH111A, EH171A : 6-24 V~ 50-60Hz

6- 24 V

Technologie : Quartz, ohne Gangreserve Quartz, Gangreserve : 200 Stunden nach

120 St. Ladedauer bei 20 °C Quartz, Gangreserve : 200 Stunden nach

120 St. Ladedauer bei 20 °C

Zyklus : EH110 : 24 Stunden / EH110A : 24 Stunden EH111 : 24 Stunden - EH171 : 7 Tage EH111A : 24 Stunden - EH171A : 7 Tage

Eigenverbrauch : 0,5 VA 0,5 VA 0,5 VA

Ganggenauigkeit : ± 6 Min. / Jahr ± 6 Min. / Jahr ± 6 Min. / Jahr

Umgebungstemperatur : -10 °C bis +55 °C -10 °C bis +55 °C -10 °C bis +55 °C

Lagerungstemperatur : -20 °C bis +70 °C -20 °C bis +70 °C -20 °C bis +70 °C

Capacität Anschluß : 1 bis 4 mm21 bis 4 mm21 bis 4 mm2

Schutzart : IP20 IP20 IP20

Entspricht der Norm : EN 60730-2-7 EN 60730-2-7 EN 60730-2-7

Ohmsche Last : μ 16 A 230 V~ AC1 μ 16 A 230 V~ AC1 μ 16 A 230 V~ AC1

Induktive Last : EH110 : 3 A 230 V cos φ 0,6

EH110A : 4 A 230 V cos φ 0,6 EH111 : 3 A 230 V cos φ 0,6

EH171 : 4 A 230 V cos φ 0,6 EH111A : 3 A 230 V cos φ 0,6

EH171A : 4 A 230 V cos φ 0,6

Glühlampen : 900 W 900 W 900 W

Fluocompactleuchten : 200 W 200 W 200 W

Bei Einsatz mit nicht näher spezifizierten Lasten ist obligatorisch eine Relaisschaltung zu wählen.

Technical specifications

Supply voltage : zEH110 : 230 V~ 50-60Hz +10% /-15%

EH110A : 6-24 V~ 50-60Hz, 6-24 V EH111 : 230 V~ 50-60 Hz +10% /-15%

EH171 : 230 V~ 50-60 Hz +10% /-15% EH111A, EH171A : 6-24 V~ 50-60Hz

6- 24 V

Technology : quartz, without supply failure reserve

quartz, with supply failure reserve at 20°C

200 h after being connected for 120 h

quartz, with supply failure reserve at 20°C

200 h after being connected for 120 h

Cycle : EH110 : 24 hours / EH110A : 24 hours EH111 : 24 hours / EH171 : 7 days EH111A : 24 hours / EH171A : 7 days

Consumption : 0,5 VA 0,5 VA 0,5 VA

Working accuracy : ± 6 min. / year ± 6 min. / year ± 6 min. / year

Working temperature : -10 °C to +55 °C -10 °C to +55 °C -10 °C to +55 °C

Storage temperature : -20 °C to +70 °C -20 °C to +70 °C -20 °C to +70 °C

Connection capacity : 1 to 4 mm21 to 4 mm21 to 4 mm2

Protection degree : IP20 IP20 IP20

According to the standard : EN 60730-2-7 EN 60730-2-7 EN 60730-2-7

Resistive load : μ 16 A 230 V~AC1 μ 16 A 230 V~AC1 μ 16 A 230 V~AC1

Inductive load : EH110 : 3 A 230 V cos φ 0,6

EH110A : 4 A 230 V cos φ 0,6 EH111 : 3 A 230 V cos φ 0,6

EH171 : 4 A 230 V cos φ 0,6 EH111A : 3 A 230 V cos φ 0,6

EH171A : 4 A 230 V cos φ 0,6

Incandescent lighting : 900 W 900 W 900 W

Fluo compact : 200 W 200 W 200 W

When using with unspecified loads it is imperative to relay.

Technische specicaties

Voedingsspanning : iEH110 : 230 V~ 50-60Hz +10% /-15%

EH110A : 6-24 V~ 50-60Hz, 6-24 V EH111 : 230 V~ 50-60 Hz +10% /-15%

EH171 : 230 V~ 50-60 Hz +10% /-15% EH111A, EH171A : 6-24 V~ 50-60Hz

6- 24 V

Technologie : kwarts, zonder gangreserve kwarts, gangreserve bij 20°C :

200 uur na 120 uur onder spanning kwarts, gangreserve bij 20°C :

200 uur na 120 uur onder spanning

Cyclus : EH110 : 24 uur - EH110A : 24 uur EH111 : 24 uur - EH171 : 7 dagen EH111 : 24 uur - EH171 : 7 dagen

Verbruik : 0,5 VA 0,5 VA 0,5 VA

Werkingsnawkeurigheit : ± 6 min. / jaar ± 6 min. / jaar ± 6 min. / jaar

Werkingstemperatuur : -10 °C tot +55 °C -10 °C tot +55 °C -10 °C tot +55 °C

Opslagtemperatuur : -20 °C tot +70 °C -20 °C tot +70 °C -20 °C tot +70 °C

Aansluiting : 1 tot 4 mm21 tot 4 mm21 tot 4 mm2

Beschermingsgraad : IP20 IP20 IP20

Norm : EN 60730-2-7 EN 60730-2-7 EN 60730-2-7

Resistieve belasting : μ 16 A 230 V~ AC1 μ 16 A 230 V~ AC1 μ 16 A 230 V~ AC1

Inductieve belasting : EH110 : 3 A 230 V cos φ 0,6

EH110A : 4 A 230 V cos φ 0,6 EH111 : 3 A 230 V cos φ 0,6

EH171 : 4 A 230 V cos φ 0,6 EH111A : 3 A 230 V cos φ 0,6

EH171A : 4 A 230 V cos φ 0,6

Gloeilamp : 900 W 900 W 900 W

Compacte TL-lampen : 200 W 200 W 200 W

Bij gebruik met niet gespecificeerde belastingen is een relaisschakeling verplicht.
