Side 1/2

EK187

15 20

-5

-2

-8

15 20

EK187

15 20

305

15 20

-2

-5

-8

Auto EK187

Notice d’instructions

Thermostat

multiconsigne

Bedienungsanleitung

Multifunktions-

thermostat

User instructions

Multi-order

thermostat

Bedieningshandleiding

Multi-bevelen

thermostaat

Adjustment

comfort temperature

adjustable from : +5°C to +30°C

dispensation temperature

adjustable from : +5°C to +30°C

reduced temperature

decreased from 2 to 8°C in comparison with

reference order

selection of working :

normal or dispensation temperature override

Regeling

comforttemperatuur

regelbaar van : +5°C tot +30°C

afwijkingstemperatuur

regelbaar van : +5°C tot +30°C

verminderd comfort

daling van 2 tot 8°C ten opzichte van de

comforttemperatuur

selektie van de werkingswijze normaal of

permanente afwijking

Einstellung

Raumtemperatur

einstellbar von : +5°C bis +30°C

Dauertemperatur

einstellbar von : +5°C bis +30°C

Temp. Nachtabsenkung

von 2 bis 8°C in Bezug zur Komforttemperatur

Auswahl der Funktionsweise :

Auto oder (Dauertemperatur)

display of state of output

indicator light indicating the regulation in

comparison with dispensation order

indicator light indicating the regulation in

comparison with reduced order

visualisatie van de uitgangsstaat

verklikker die de regeling ten opzichte

van het bevel “afwijking” aanduidt

verklikker die de regeling ten opzichte

van het bevel “verminderd comfort”

aanduidt

Anzeige des Schaltzustandes des

Ausganges

Anzeige der Regulierung zur

Dauertemperatur

Anzeige der Regulierung zur

Temp. Nachtabsenkung

6LE004163B1

6LE004163B

Réglage

température confort

réglable de : +5°C à +30°C

température de dérogation

réglable de : +5°C à +30°C

réduit

abaissement de 2 à 8°C par rapport à la

température confort

sélection du mode de fonctionnement :

normal ou dérogation permanente

visualisation de l’état de la sortie

voyant signalant la régulation par rapport

à la consigne dérogation

voyant signalant la régulation par rapport

à la consigne réduit

1 3 5 7 9

2 4 6 8 10

230 V 

EK081

+1,5 kΩ

EK082 EK083

+1,5 kΩ

a Raccordements électriques

h les consignes de température sont

sélectionnées par ordre extérieur

Deux contacts libre de potentiel sélectionnent

- l’un la température de dérogation,

- l’autre l’abaissement.

Quand les deux contacts sont ouverts :

la température “confort” est sélectionnée.

En cas de fermeture des deux contacts, c’est la

température de dérogation qui est prioritaire.

Habituellement la température de dérogation est

utilisée comme consigne hors-gel.

Le EK187 peut être utilisé avec :

- la sonde fixe EK081

- la sonde réglable EK082

- la sonde universelle EK083.

Sécurité coupure sonde :

en cas de coupure de sonde, le thermostat est

mis en service 1 min. toutes les 4 min.

Spécifications techniques

Dimension : 3 modules

Produit à montage indépendant sur rail DIN

Tension et courant déclaré pour les essais

d'émission CEM : 230V - 0,5A

Degré de pollution : 2

Tension de choc: 4kV

Classe logiciel : classe A

Action de type : 1B

Classe ecodesign : IV

Alimentation : 230Vv +10/-15%

240Vv +/-6% 50/60Hz

consommation : 1,5VA

sortie : 1 contact inverseur :

μ 2A - 230Vv AC1

Protection en amont : disjoncteur 10A

Différentiel statique pour les 3 consignes

de température : ± 0,2°C

T° fonctionnement : -10°C... +50°C

T° stockage : -20°C... +70°C

Raccordement

souple : 1mm2 ...6mm2

rigide : 1,5mm2 ...10mm2

sonde : distance maxi. 50m

e Anschluß

h die Temperatureinstellungen werden

durch Aussenbefehle gewählt

zwei potentialfreie Kontakte steuern :

- die Dauertemperatur,

- die Temp. Nachtabsenkung.

Wenn beide Kontakte offen sind, ist die

Raumtemperatur gewählt.

Wenn beide Kontakte geschlossen sind, hat

die Dauertemperatur Vorrecht.

Die Dauertemperatur wird gewöhnlich als

Wochenend / Urlaubsschaltung verwendet.

Der EK187 kann betrieben werden mit :

- dem Fühler mit fester Einstellung EK081

- dem Fühler mit regelbarer Einstellung EK082

- dem Universal-Fühler EK083.

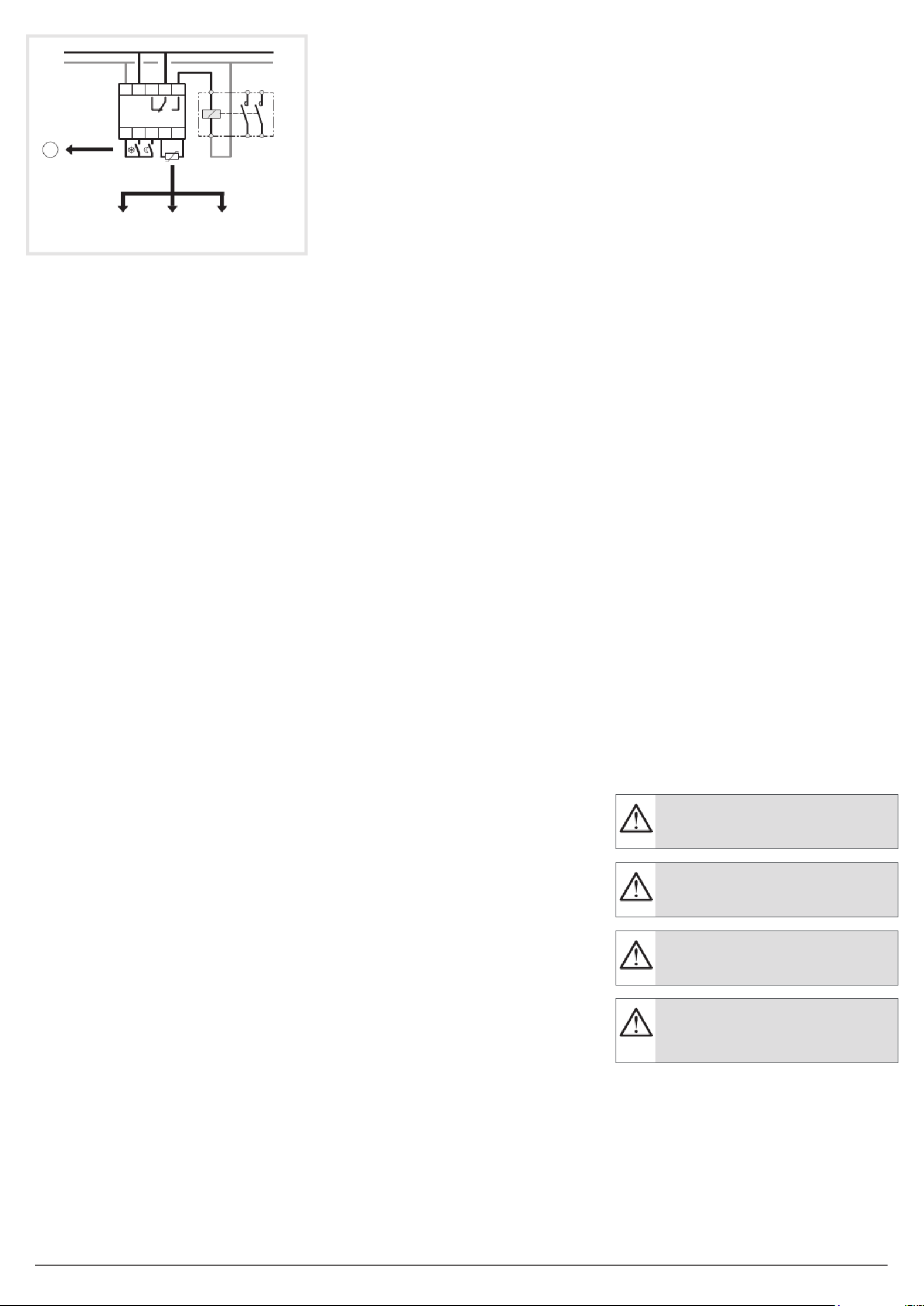

z Electrical connection

h the temperature orders are selected by

external order

Two volt free contacts select either the dispen-

sation temperature or the temperature decrease.

When both contacts are open : “comfort” tempe-

rature is selected.

If both contacts are closed dispensation tempera-

ture has priority.

The dispensation temperature si usually used as

anti-frost.

The EK187 probe can be used with :

- the fixed probe EK081

- the adjustable probe EK082

- the universal probe EK083.

Safety feature for probe failure :

in probe fails, output ON 1 min every 4.

Technical specifications

Dimension : 3 modules

Independent panel-mounted (DIN rail) control

device

Voltage and current declared for the needs of

EMC emissions tests : 230V - 0,5A

Pollution category : 2

Rated impulse voltage: 4kV

Software structure: class A

Action type : 1B

Ecodesign class : IV

Supply : 230Vv +10/-15%

240Vv +/-6% 50/60Hz

consumption : 1,5VA

output : 1 chang. contact :

μ 2A - 230Vv AC1

Upstream protection : circuit breaker 10A

Static differential for the

3 temperature orders : ± 0,2°C

working T° : -10°C... +50°C

storage T° : -20°C... +70°C

Connection

flexible : 1mm2 ...6mm2

rigid : 1,5mm2

...10mm2

probe max. distance 50m

Elektrische aansluitingen

h de temperatuursbevelen worden

geselekteerd door buitenorder

Het eerste potentieelvrije kontakt selekteerd de

temperatuursafwijking en het tweede de daling.

In geval de twee kontakten open zijn is de tempe-

ratuur “comfort” geselekteerd, wanneer de twee

kontakten gesloten zijn heeft de afwijkingstempe-

ratuur voorgang.

Gewoonlijk wordt de afwijkingstemperatuur als

vorstbescherming gebruikt.

De EK187 mag gebruikt worden met :

- de vaste voeler EK081

- de regelbare voeler EK082

- de universele probe EK083.

Veiligheid in geval van niet-werking van de voe-

ler :

in geval van niet-werking van de voeler, wordt de

thermostaat in dienst gesteld gedurende 1 minuut

alle 4 minuten.

Technische specificaties

Afmeting : 3 modules

Besturingshulpmiddel met onafhankelijke montage

voor montage op paneel (DIN-lijst)

Aangegeven spanning en stroom voor de behoef-

ten van de EMC-emissietest : 230V - 0,5A

Vervuilingsgraad : 2

Toegekende stootspanning: 4kV

Programmastructuur : klasse A

Actietype : 1B

Ecologisch ontwerp : IV

Voeding : 230Vv +10/-15%

240Vv + -6% 50/60 Hz/

verbruik : 1,5VA

uitgang : 1 wisselkontakt :

μ 2A - 230Vv AC1

Beveiliging : Installatieautomaat van maximaal 10A

Statische temperatuursverschil voor de 3 tempe-

ratuurbevelen : ± 0,2°C

werkings T° : -10°C... +50°C

stockage T° : -20°C... +70°C

Aansluiting

soepele : 1mm2 ...6mm2

stijve : 1,5mm2 ...10mm2

voeler : max. afstand 50m

Fühlerausfallsicherung :

bei Ausfall der Verbindung zwischen Fühler und

Steuergerät tritt die Heizung alle 4 min für 1 min in

Funktion.

Technische Daten

Abmessung : 3 module

Steuerung mit unabhängiger Montage zur

Paneelmontage (DIN-Schiene)

Strom und Spannung gemeldet für die

Bedürfnisse der EMVStörabstrahlungsmessungen :

230V - 0,5A

Verschmutzungsgrad : 2

Nennstoßspannung: 4kV

Softwarestruktur: klasse A

Maßnahme des Typs : 1B

Effizienzklasse : IV

Spannung : 230Vv +10/-15%

240Vv +/-6% 50/60Hz

Eigenverbrauch : 1,5VA

Schaltausgang : 1 Wechsler :

μ 2A - 230Vv AC1

Vorsicherung : Schutzschalter 10A

Statische Schaltdifferenz für die

3 Temperaturbereiche : ± 0,2°C

Umgebungs Temp. : -10°C... +50°C

Lagerungs Temp. : -20°C... +70°C

Anschluß

mehrdrähtig : 1mm2 bis 6mm2

eindrähtig : 1,5mm2 bis 10mm2

Fühler max. Abstand : 50m

Hager 09.2019 - 6LE004163B2 Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com

Utilisable partout en Europe

et en Suisse

Verwendbar in ganz Europa

und in der Schweiz

Usable in all Europe

and in Switzerland

Te gebruiken in geheel Europa

å en in Zwitzerland

Appareil à installer uniquement par un

installateur électricien selon les normes

d’installation en vigueur dans le pays.

Einbau und Montage dürfen nur durch eine

Elektrofachkraft gemäß den einschlägigen

Installationsnormen des Landes erfolgen.

This device is to be installed only by a

professional electrician tter according to local

applicable installation standards.

Het toestel mag alleen door een

elektroinstallateur worden geïnstalleerd

volgens de installatienormen die van

toepassing zijn in het land.
