Side 1/4
6LE005196Aa
6LE005196Aa
1
WXF315
gallery
(a)
(
1
2
3
4
5
7
6
BA
WXF315
1,50 m
AI1_WS310_T1_02
WXF315
WXF315
1,50 m
b) - (e)
(c)
N
L
12NL
NO
L
WXF315
AI1_WS310_T2_01
(d)
r a
t e
u z
a

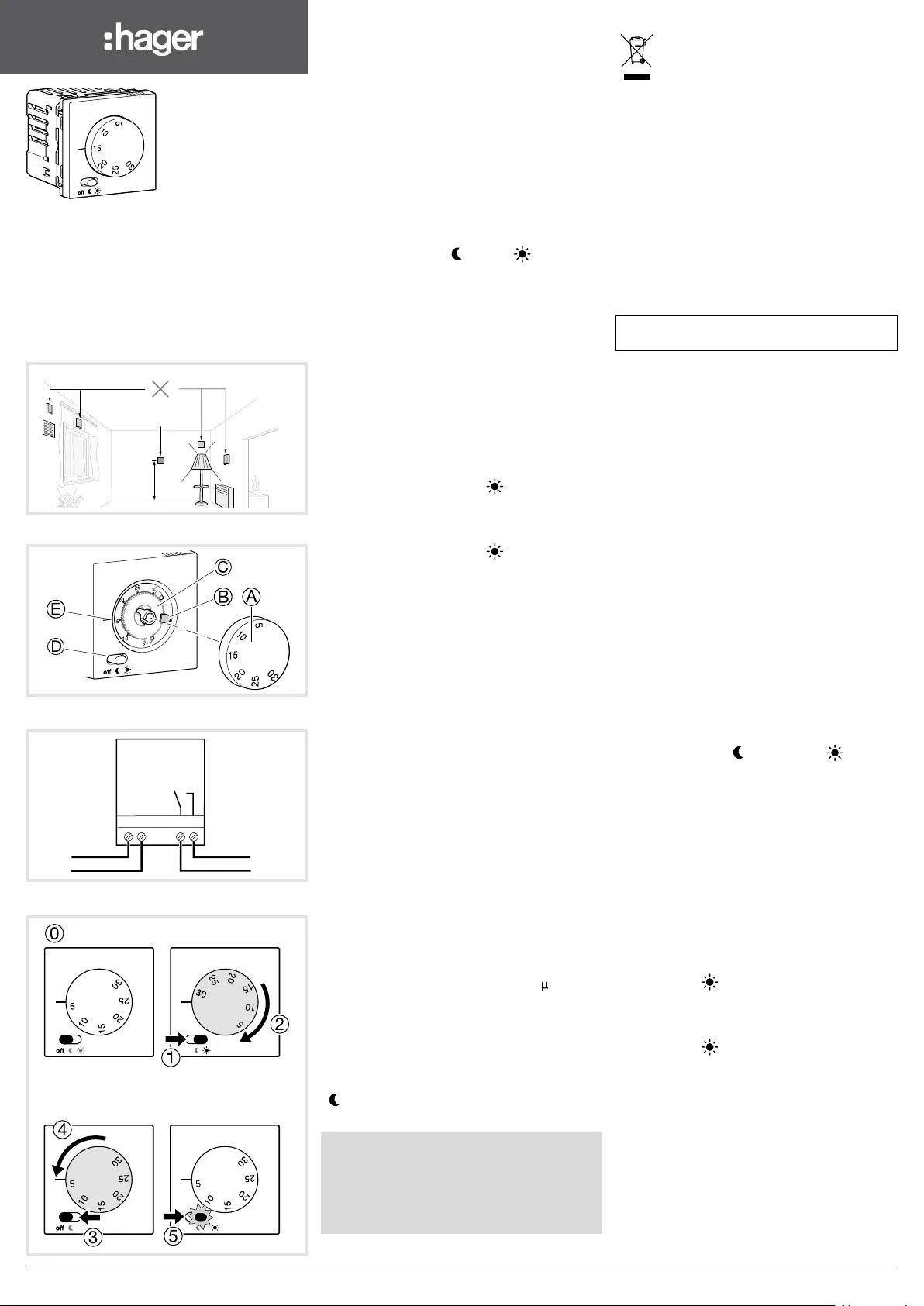

Thermostat d’ambiance électronique
Installation (a)
Le thermostat d’ambiance doit être installé à
environ 1,5 m du sol, sur un mur intérieur, à l’abri du
rayonnement solaire direct et de toute perturbation
thermique telle que lampe d’éclairage, téléviseur,
tuyau de chauage, courant d’air (voir schéma
d’installation “a”).
Description (b)
A Bouton de réglage de température
B Ergot de limitation d’échelle
C Disque (bleu et rouge)
D Commutateur OFF /
(réduit) /
E Pointeur de température
Le commutateur devient lumineux lorsque le
chauage / la climatisation est en fonction.
Raccordement électrique (c)
Connecter le chauage ou la climatisation à
la borne 2 “NO”. La logique de commande est
automatiquement inversée en mode climatisation !
Modification du mode de fonctionnement,
climatisation ou chauage (d)
Le thermostat est livré en mode “chauage”.
Pour passer en mode “climatisation” suivre la
séquence décrite en (d) :
0 Pour débuter, placer le commutateur sur OFF
et la température en “butée minimale”.
1 Placer le commutateur sur
.
2 Régler la température en “butée maximale”.
3 Placer le commutateur sur OFF.
4 la température en “butée minimale”.
5 Placer le commutateur sur
.
A la fin de la séquence, le commutateur clignote
3 fois pour signaler le changement de mode.
Si plus de 15 secondes s’écoulent entre les
diérentes étapes il faut recommencer la séquence
à l’étape 0.
Vérification du mode de fonctionnement
Mode chauage : si température ambiante inférieure
à température de consigne alors le voyant du
commutateur est allumé (inversement en mode
climatisation).
Limitation de la plage de température (e)
La plage de température peut être réduite de la
façon suivante :
1- Enlever le bouton de réglage de température A
2- Soulever l’ergot de limitation B
3- Ajuster le disque rouge C afin de définir
la température maximale désirée
4- Ajuster le disque bleu C afin de définir
la température minimale désirée
5- Replacer l’ergot B
6- Replacer le bouton A
Caractéristiques techniques
- Tension d’alimentation :
230Vv+10 % / -15% 50 Hz
- Plage de réglage : +5 °C à +30 °C
- Température d’utilisation : 0 °C à 50 °C
- Température de stockage : -20 °C à +60 °C
- Relais de sortie: 8A AC1
- Précision de température: ± 0,7 °C @ 8A
- Classe: II
- Indice de protection : IP 20
- Capacité de raccordement : 1 x 1,5 mm
2
1 x 2,5 mm
2
- Mode de fonctionnement mémorisé indéfiniment
-
: Réduit = -3 °C chauage / +3 °C climatisation
Recommendations
• Appareil à installer uniquement par un
professionnel habilité.
• N’utiliser que les pièces d’origine.
• Ne pas utiliser le produit sans les protections
externes.
Utilisable partout en Europe
M
et en Suisse
Comment éliminer ce produit
(déchets d’équipements
électriques et électroniques).
a
(Applicable dans les pays de l’Union Européenne et
aux autres pays européens disposant de systèmes de
collecte sélective).
Ce symbole sur le produit ou sa documentation indique
qu’il ne doit pas être éliminé en fin de vie avec les autres
déchets ménagers. L’élimination incontrôlée des déchets
pouvant porter préjudice à l’environnement ou à la santé
humaine, veuillez le séparer des autres types de déchets
et le recycler de façon responsable. Vous favoriserez ainsi
la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur
leur ayant vendu le produit ou à se renseigner auprès
de leur mairie pour savoir où et comment ils peuvent se
débarrasser de ce produit afin qu’il soit recyclé en
respectant l’environnement.
Les entreprises sont invitées à contacter leurs fournisseurs
et à consulter les conditions de leur contrat de vente. Ce
produit ne doit pas être éliminé avec les autres déchets
commerciaux.
e
Elektronischer Raumthermostat
Installation (a)
Er solle in einem Abstand von ungefähr 1,5 m vom
Boden und an einer Innenwand liegend installiert
werden. Geschützt von direkter Sonneneinstrahlung
und jeglicher thermischen Störung, wie z.B.
Leuchte, Fernseher, Heizungsrohr, Luftzug,
anbringen (siehe Installationsplan “a”).
Beschreibung (b)
A Temperaturregelungsknopf
B Begrenzung des Einstellbereiches
C Scheibe (blau und rot)
D Umschalter OFF /
(Absenkung) /
E Temperatureinstellungsmarkierung
Der Umschalter leuchtet, wenn die Heizung/
Klimaanlage aktiviert ist.
Elektrischer Anschluss (c)
Heizung bzw. Klimaanlage an der Klemme 2 “NO”
anschließen. Im Modus Klimaanlage wird die
Steuerungslogik automatisch umgekehr!
Betriebsart “Heizung/Klimaanlage” ändern (d)
Das Thermostat wird mit der Werkseinstellung
“Heizung” ausgeliefert. Zum Umschalten in den
“Klima-Modus” ist die unter (d) beschriebene
Sequenz zu beachten :
0 Erster Schritt : Schalter auf OFF stellen
und Temperatur auf “Min.” (Anschlag) stellen.
1 Schalter auf
stellen.
2 Temperatur auf “Max.” (Anschlag) stellen.
3 Schalter auf OFF stellen.
4 Temperatur auf “Min.” (Anschlag) stellen.
5 Schalter auf
stellen.
Nach Abschluß dieser Sequenz signalisiert der
Schalter durch dreimaliges Blinken, daß der
Betriebsartwechsel vollzogen ist. Sollten zwischen
den unterschiedlichen Schritten der Sequenz über
15 Sekunden verstreichen, ist die Sequenz ab
Schritt 0 neu zu beginnen.
Betriebsart überprüfen
Heizmodus : Unterschreitet die Raumtemperatur
den Sollwert, leuchtet die Kontrollleuchte am
Schalter auf (im Klima-Modus geschieht dasselbe
umgekehrt).
6LE005196Aa2
Begrenzung des Temperaturbereiches (e)
Der Temperaturbereich kann wie folgt eingestellt
werden :
1- Temperaturregelungsknopf A entfernen
2- Stift B anheben
3- Zur Festlegung der maximal gewünschten
Temperatur, rote Scheibe C einstellen
4- Zur Festlegung der minimal gewünschten
Temperatur, blaue Scheibe C einstellen
5- Stift B wiedereinsetzen
6- Knopf A wiedereinsetzen
Elektrische Daten
- Betriebspannung : 230Vv+10 % / -15% 50 Hz
- Einstellbereich : +5 °C bis +30 °C
- Gebrauchstemperatur : 0 °C bis 50 °C
- Lagerungstemperatur : -20 °C bis +60 °C
- Schaltleistung: 8A AC1
- Schalttemperaturdierenz: ± 0,7 °C @ 8A
- Schutzklasse: II
- Schutzart : IP 20
- Anschlusskapazität : 1 x 1,5 mm
2
1 x 2,5 mm
2
- Die eingestellte Betriebsart bleibt zeitlich
unbegrenzt gespeichert
-
: Absenkung = -3 °C Heizung / +3 °C Klimaanlage
Empfehlungen
• Einbau und Montage dürfen nur durch eine
Elektrofachkraft erfolgen.
• Ausschließlich Original-Ersatzteile verwenden.
• Gerät keinesfalls ohne die äußere
Schutzverkleidungen einsetzen.
z
Electronic room thermostat
Installation (a)
It has to be installed ideally at about 1,5 m from the
floor, on an inside wall, sheltered from direct sun
radiation and from all thermal disturbance, such as
lighting lamp, television, heating pipe, draught (see
installation layout “a”).
Description (b)
A Temperature adjustment button
B Scale limitation lug
C Wheel (blue and red)
D Change-over switch OFF /
(reduced) /
E Temperature pointer
The switch lights up when the heating / air
conditioning system is in operation.
Electrical connection (c)
Connect heating or air-conditioning system to the
terminal 2 "NO". The control logic is automatically
reversed in air-conditioning mode !
Changing operation mode, air-conditioning or
heating (d)
The product is delivered with thermostat set
to “heating” mode. Follow instructions below to
switch to “air-conditioning” mode (d) :
0 For starting, switch OFF and set the temperature
to “minimum stop” position
1 Switch
.
2 Set the temperature to “maximum stop”.
3 Switch OFF.
4 Set the temperature to “minimum stop”.
5 Switch
.
At the end of the sequence, the switch blinks
3 times to signal the change of mode. If the time
between the various steps exceeds 15 sec, the
sequence shall be run again starting from 0 step.
Checking the operation mode
Heating mode : if the room temperature is below
the temperature set, the switch indicator shall be
on (and conversely in air-conditioning mode).
Limitation of the temperature range (e)
The temperature range can be reduced as follows :
1- Remove the temperature adjustment
button A
2- Lift the limitation lug B
3- Adjust the red wheel C to define the maxi
desired temperature
4- Adjust the blue wheel C to define the mini
desired temperature
5- Put back the lug B
6- Put back the button A
Electrical data
- Supply voltage : 230Vv+10 % / -15% 50 Hz
- Adjustment range : +5 °C up to +30 °C
- Operating temperature : 0 °C up to 50 °C
- Storage temperature : -20 °C up to +60 °C
- Output relay: 8A AC1
- Temperature accuracy: ± 0,7 °C @ 8 A
- Class: II
- Degree of protection : IP 20
- Connection capacity : 1 x 1,5 mm
2
1 x 2,5 mm
2
- The operating mode is stored indefinitely
-
: Reduced = -3 °C heating +3 °C air-conditioning
Recommendations
• This device shall be installed solely by a
professional installer.
• Use only genuine parts.
• Never use the product with external protection
devices removed.
Usable in all Europe
M
and in Switzerland
Correct Disposal of this
product
(Waste Electrical & Electronic
Equipment)
z
(Applicable in the European Union and other European
countries with separate collection systems).
This marking shown on the product or its literature
indicates that it should not be disposed with other
household waste at the end of its working life. To prevent
possible harm to the environment or human health from
uncontrolled waste disposal, please separate this from
other types of wastes and recycle it responsibly to
promote the sustainable reuse of material resources.
Household users should contact either the retailer where
they purchased this product, or their local government
oce, for details of where and how they can take this
device for environmentally safe recycling.
Business users should contact their supplier and check
the terms and conditions of the purchase contract. This
product should not be mixed with other commercial
wastes of disposal.

Produkt Specifikationer

Mærke: Hager
Kategori: Termostat
Model: WXF315

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager WXF315 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Termostat Hager Manualer

Hager

Hager WXF315 Manual

9 August 2025
Hager

Hager WH26441209C Manual

9 December 2024
Hager

Hager WH20441204A Manual

9 December 2024
Hager

Hager WH20441204B Manual

9 December 2024
Hager

Hager WH20441203A Manual

9 December 2024
Hager

Hager WH20441205B Manual

9 December 2024
Hager

Hager WH20441205A Manual

9 December 2024
Hager

Hager WH20441200B Manual

9 December 2024
Hager

Hager WH26441205C Manual

9 December 2024
Hager

Hager WH20441200A Manual

9 December 2024

Termostat Manualer

Nyeste Termostat Manualer

Emerson

Emerson ST75 Manual

1 Oktober 2025
Homematic IP

Homematic IP HMIP-eTRV Manual

30 September 2025
Xavax

Xavax UT 200 Manual

29 September 2025
Delta Dore

Delta Dore Tybox Control Manual

28 September 2025
Delta Dore

Delta Dore Tybox RF 210 Manual

28 September 2025
Delta Dore

Delta Dore Tybox RF 210 XL Manual

28 September 2025
Delta Dore

Delta Dore Tybox RF 210 BK Manual

28 September 2025
Stiebel Eltron

Stiebel Eltron RTU-TC Manual

28 September 2025
Stiebel Eltron

Stiebel Eltron RTF-TC Manual

27 September 2025
Grässlin

Grässlin Chronostat RTC 7 Manual

26 September 2025
