Side 1/2

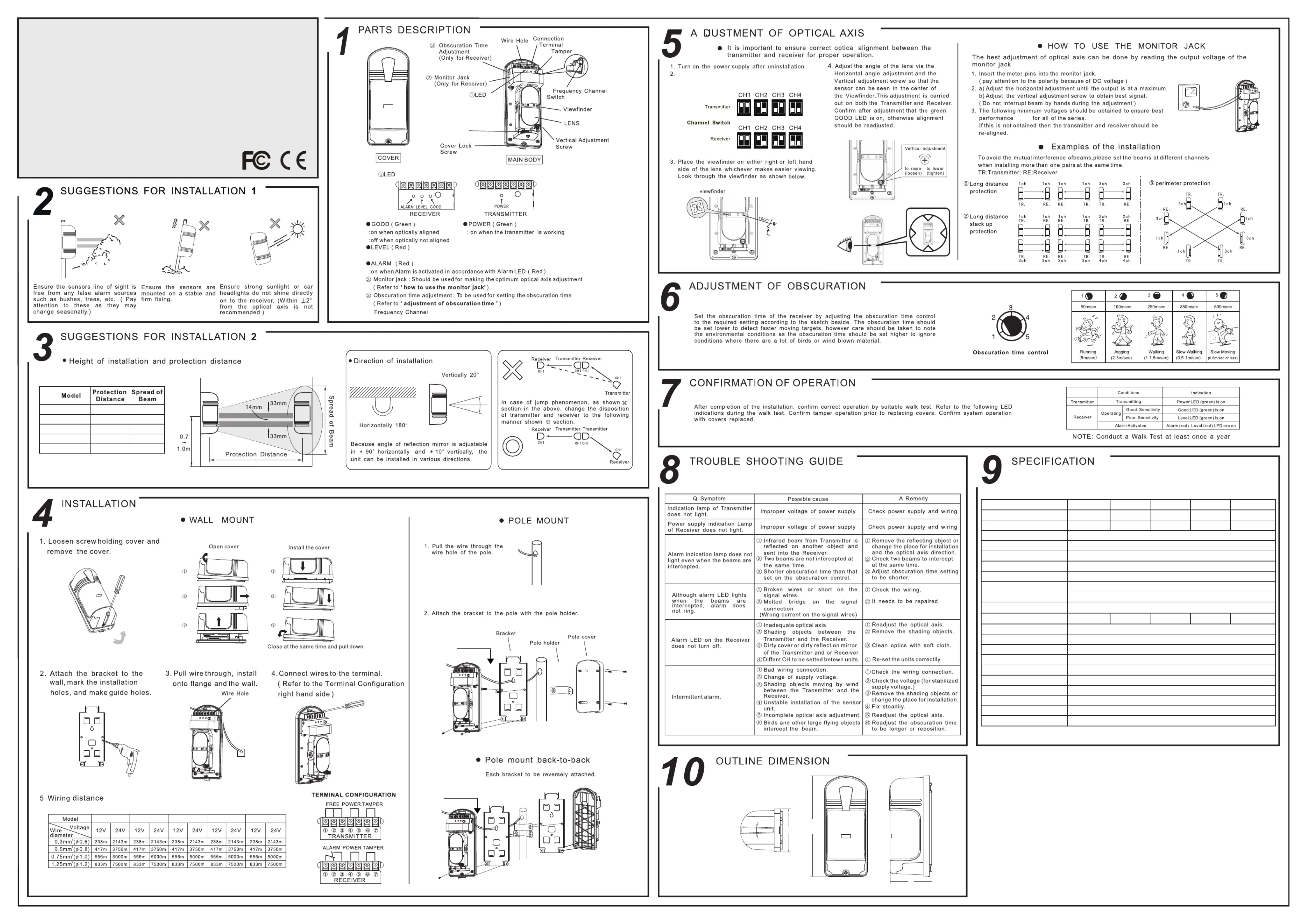

DUAL BEAM SELECTABLE FREQUENCY

PHOTOELECTRIC DETECTOR

INSTRUCTION MANUAL

194.5

φ38mm~φ47mm

1.45V

④

Horizontal optical

axis knob

Frequency Channel

The transmitter and the receiver select the

same channel.

DS-PI-D30/FM

DS-PI-D40/FM

DS-PI-D60/FM

DS-PI-D80/FM

DS-PI-D100/FM

DS-PI-D30/FM 30m 0.9m

DS-PI-D40/FM 40m 1.2m

DS-PI-D60/FM 60m 1.8m

DS-PI-D80/FM 80m 2.4m

DS-PI-D100/FM 100m 3.0m

DS-PI-D30/FM DS-PI-D40/FM DS-PI-D60/FM DS-PI-D80/FM DS-PI-D100/FM

80m30m 40m 60m

300m

45mA 45mA 50mA 55mA 55mA

100m

800m400m 600m 1000m

and ALARM (Red)

:blink when signal is weak

-25°C~+60°C

180°(±90°)

20°(±10°)

one-piece

Ultrasonic structure

Receiving light Indicate OK Indicate Testing Terminal、、

PC front cover; ABS Back Cover

Contact Output 1b DC 30V 0.05A max

2 beams Intercepted simultaneously

2 beams

Model

Alarm Distance

Max reaching distance

Beams NO.

Detecting Way

Light Source

Response Time

Alarm Output

Supply Voltage

Supply Current

Operation Temperature Range

Tamper Output

Optic axis horizontal adjust

Optic axis vertical adjust

Sight

Strategy to dew/frost

Other additional functions

Material

Weight

IR LED

50~500ms

Channel Choice

4 Channels CH1~CH4

FORM C(NO/NC changeable), Contact ratings DC 30V 0.5A max.

DC10.5~24V (non-polarity)

Recommend supply Voltage

DC 12V (non-polarity)

Around 850g ( Transmitter and Receiver )

194.5×83×82mm

Dimensions (H×W×D)

双光束调频主动红外对射

使用说明书

安装上的注意事项1

安装上的注意事项2

安装方法

部件名称光轴调整

遮光时间的调整

动作确认

异常时的检查

外形尺寸图

技术参数

请避免在以下场合安装本探测器

故障现象可能原因维修对策

投光器指示灯不亮电源电压不合适检查电源和连线

受光器指示灯不亮电源电压不合适检查电源和连线

光线被遮断时报警

指示灯不亮

① 来自于投光器的红外光束被另一个物体

反射进入受光器

② 两个光束没有同时被遮断

③ 遮断时间小于遮断控制设额定的时间

① 移开反射物体或者改变安装位置和

光轴方向

② 检查两个光束被同时遮断。

③ 将遮断时间设置调整到较短值

光线被遮断时虽然

报警指示灯亮，但

报警铃不响

① 信号线开路或者短路

② 在信号连接端有桥接

（信号线上有不正常的电流）

① 检查连线

② 需要返修

在受光器上的报警

灯常亮不熄灭

① 光轴调整不恰当

② 在投光器和受光器之间有障碍物。

③ 投光器和受光器的外罩或者反射镜上

有污物

④ 投光器和受光器选用了不同的频道

① 重新调整光轴

② 移开障碍物

③ 用软布清洁光学部分

④ 重新进行正确安装

断断续续报警

① 不良配线连接

② 供电电压变化

③ 在投光器和受光器有被风吹动的障碍物

④ 安装不稳固

⑤ 未完成光轴调整

⑥ 鸟或者其它大的飞行物遮断光束

① 检查配线连接

② 检查供电电压（稳定的供电电压）

③ 移开障

碍物或者改变安装位置

④ 安装牢固

⑤ 重行调整光轴

⑥ 重新调整遮断时间，把时间调长或

重

新选置

194.5

接线端子

配线孔

②光轴调整测试端子

（受光器部分）

③遮光时间调整钮

（受光器部分）

④频道选择开关

防拆开关

上下角

调整螺丝

镜片

瞄准镜

①指示灯

水平光轴旋钮

受光器

GOOD指示灯（绿）

光轴对准器时绿色灯亮，

光轴对不准时，不亮灯。

LEVEL指示灯（红）

信号弱时，

LEVEL指示灯闪亮。

ALARM警报指示灯（红）

报警时指示灯亮。ALARM

POWER（绿）

投光时亮灯。

②校验光轴对准精度时使用。

（请参阅其使用方法）

①指示灯

确保在探测器的视线上没有任何

误报源，例如灌木丛、树木等。

(注意这些物体可能随季节而改变)

确保在探测器被安装

在一个稳定和坚固的

安装物上面。

确保强力阳光或者汽车的车

灯不直接照射到受光器上。

(不建议在离光轴±2°内)

1. 拆下固定螺丝取下外罩。

3. 将本体固定在墙上。

配线孔

闭合同时往下拉

5. 配线距离

1. 在支架上开好引线孔，

并引出电缆线。

2. 取下外罩。

安装钢板

支架外径

固定钢圈

外罩

3. 将安装钢板固定在支架上。

φ38mm~φ47mm

预备端子

投光器

电源

防拆开

关端子

警报输出

受光器

电源

防拆开

关端子

4. 将电缆接入配线端子。2. 将钢板贴在墙上，按其孔位打孔。

拆外罩装外罩

墙壁安装方式

固定安装方式

1. 将测试笔插入测试孔位（注意，极性）“+” “-”

2. 先调水平角度，直至测试孔电压输出最大，然后

作垂直调整，方法与水平角度相同。

3. 1.45V如果或以上的电压不能获得，则投光器及

受光器要再作调整。

1. 取下外罩后输入电源。

瞄准镜

上下角度调整螺丝

上(松) 下(紧)

投光器

频道选择开关

受光器

频道选择开关

2. 频道选择

受光器、投光器选择相同的频道。

3. 距离瞄准镜左右，在右边观察瞄准10cm

镜效果。

4. 调整上下角螺丝及水平光轴旋钮，使封面的

探测器影像落入瞄准镜中间位置。此时受光

器的指示灯应点亮。（指示灯不亮时GOOD

请继续调整光轴，灯闪烁频度，指示LEVEL

灯光轴对准度，熄灭时间越短，点亮时间越

长，光轴越来越对准，反之则光轴没有对准，

LEVEL灯停止闪动，一直常亮，灯点GOOD

亮则光轴对准）

①长距离警戒

②长距离层叠警戒

③周界警戒

避免多数探测器同时使用时光束相互干扰，注意在安装时应使用不同频道。

最佳之光轴调整方法—量度测试孔之输出

典型安装使用

背对背安装时参考下图

③设定遮光时间时使用。

（请参阅其使用方法）

④频道选择

本体

外罩

状态

投光时

POWER(绿)指示灯亮

GOOD(绿)指示灯亮

LEVEL(绿)指示灯闪亮

ALARM(红)指示灯亮

警报时

投光器

受光器

警戒时

最佳调整

调整不佳

表示

快速跑动快速步行普通步行慢速步行慢速移动

在完成安装后，通过恰当的步行测试来确认运行正常。在步行测试时参考下列指示灯。

安装面罩前确认防拆功能运作正常。盖面罩后确认系统运作正常。

注意：步行测试至少每年进行一次

通过旁边的草图得到要求的设置值，调节“遮光时间的调整”来设置受光器的遮光时间。

遮光时间必须设置成较小值以便检测较快的移动目标。然而应该考虑各种环境情况，比

如当有鸟或者被风吹动的物体时，遮光时间应该设置为较大值来忽略这些情况。

DS-PI-D30/FM

DS-PI-D40/FM

DS-PI-D60/FM

DS-PI-D80/FM

DS-PI-D100/FM

DS-PI-D30/FM DS-PI-D40/FM DS-PI-D60/FM DS-PI-D80/FM DS-PI-D100/FM

机种

电压

线径

DS-PI-D30/FM 30m 0.9m

DS-PI-D40/FM 40m 1.2m

DS-PI-D60/FM 60m 1.8m

DS-PI-D80/FM 80m 2.4m

DS-PI-D100/FM 100m 3.0m

型号警戒距离光束张角

DS-PI-D30/FM DS-PI-D40/FM DS-PI-D60/FM DS-PI-D80/FM DS-PI-D100/FM

80m30m 40m 60m

300m

45mA 45mA 50mA 55mA 55mA

100m

800m400m 600m 1000m

约850g (受光器+投光器)

194.5mm×83mm×82mm

FORM C(NO/NC DC 30V 0.5Amax.可转换 , 接点容量)

4个频道 CH1~CH4

型号

警戒距离

最大到达距离

光束数

探测方式

光源

感应速度

报警输出输出&DQ

频道选择

电源电压

防拆输出

使用温度范围

光轴调整角度（水平）

光轴调整角度（垂直）

瞄准器

结露、霜对策

其他附加功能

材质

外形尺寸

重量

消耗电流(DC 12V)

-25°C~+60°C

接点输出1b DC 30V 0.05A max

180°(±90°)

20°(±10°)

50~500ms

2束

2光束同时遮断检知式

红外LED

DC10.5~24V(无极性)

推荐工作电压

DC 12V(无极性)

一体式

超声波结构

受光指示、OK指示、测试端子

面罩树脂; 底壳树脂PC ABS

W.97.2615 B
