Side 1/2

DS-PI-Q75

DS-PI-Q100

DS-PI-Q150

DS-PI-Q200

DS-PI-Q250

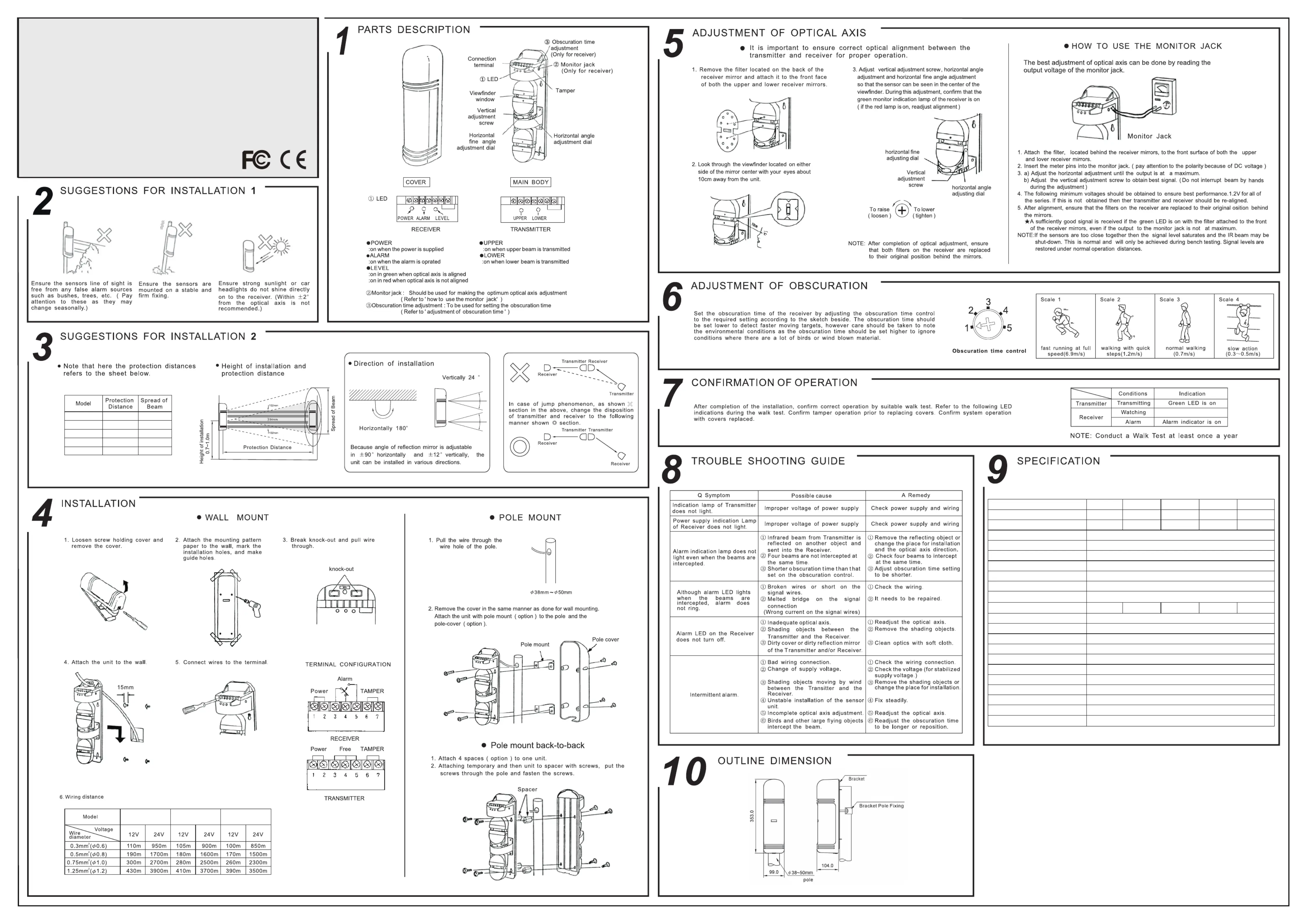

QUADRUPLE BEAM PHOTOELECTRIC DETECTOR

INSTRUCTION MANUAL

DS-PI-Q75 75m 2.0m

DS-PI-Q100 100m 3.0m

DS-PI-Q150 150m 4.5m

DS-PI-Q200 200m 6.0m

DS-PI-Q250 250m 7.5m

DS-PI-Q75/

DS-PI-Q100

DS-PI-Q200/

DS-PI-Q250

DS-PI-Q150

DS-PI-Q75 DS-PI-Q100 DS-PI-Q150 DS-PI-Q200 DS-PI-Q250

-25°C~+55°C

65mA

750m

75m

70mA

1000m

100m

90mA

1500m

150m

95mA

2000m

200m

100mA

2500m

250m

180°(±90°)

24°(±12°)

Peep window

Slit type mask, optional heater

Sensitivity to monitor output terminals, OK indicator

PC front cover; ABS Back Cover

Contact Output 1b DC 30V 0.05A max

4 beams Intercepted simultaneously

4 beams

Model

Alarm Distance

Max reaching distance

Beams NO.

Detecting Way

Light Source

Response Time

Alarm Output & DQ Output

Supply Voltage

Supply Current

Operation Temperature Range

Tamper Output

Optic axis adjust angle (Horizontal)

Optic axis adjust angle (Vertical)

Sight

Strategy to dew/frost

Other additional functions

Material

Weight

Attachment Self-tapping screw: eight, filter: 2 slices

IR LED

35~700ms

FORM C(NO/NC changeable), Contact ratings DC 30V 0.5A max.

DC10.5~28V(non-polarity)

Recommend supply Voltage

DC 12V or 24V(non-polarity)

Around 1970g ( Transmitter and Receiver )

353mm×99mm×104mm

Dimensions (H×W×D)

Green level is on

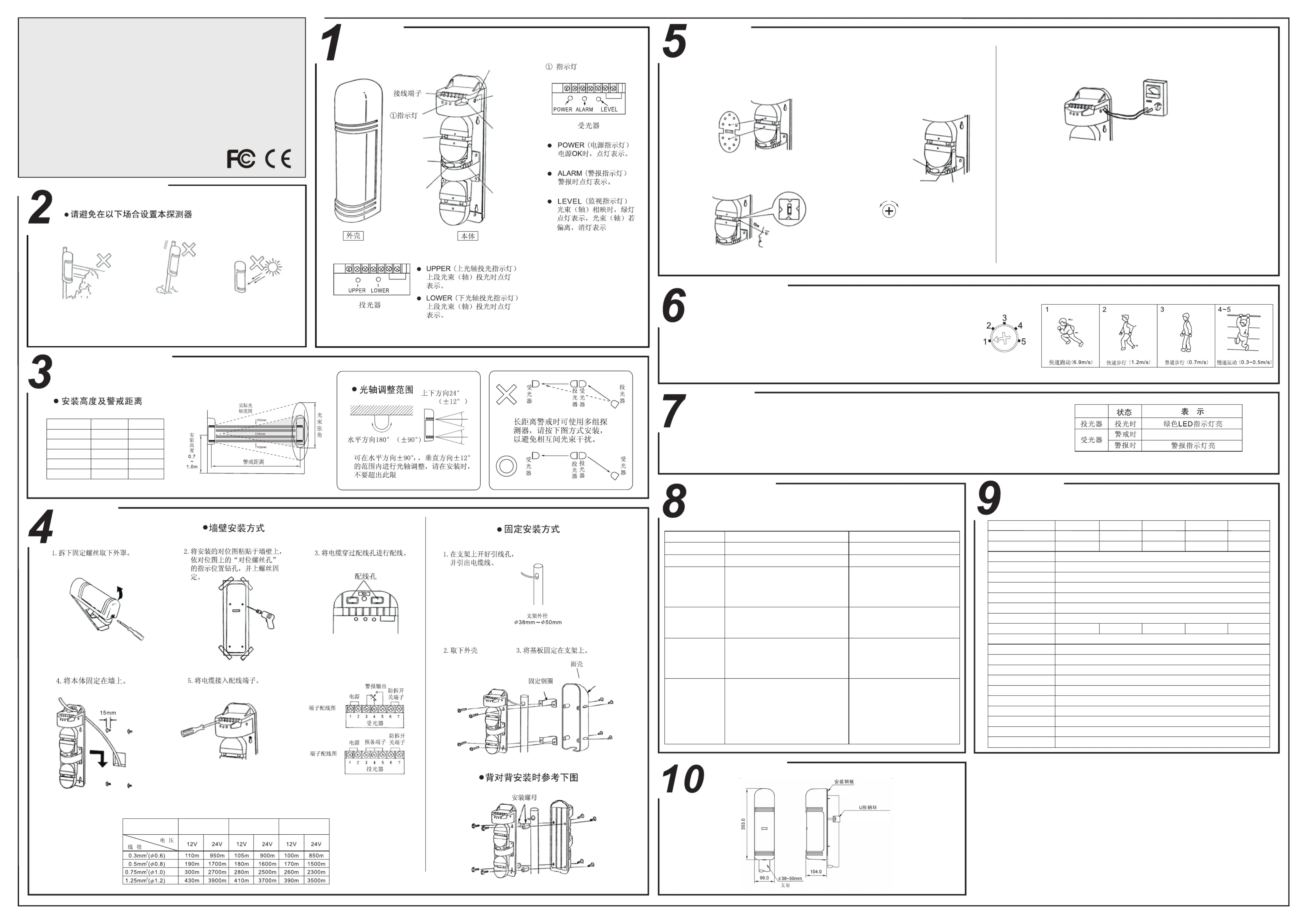

四光束主动红外对射

使用说明书

安装上的注意事项1

安装上的注意事项2

安装方法

部件名称光轴调整

遮光时间的调整

动作确认

异常时的检查技术参数

故障现象可能原因维修对策

投光器指示灯不亮电源电压不合适检查电源和连线

受光器指示灯不亮电源电压不合适检查电源和连线

光线被遮断时报警

指示灯不亮

① 来自于投光器的红外光束被另一个物体

反射进入受光器

② 四个光束没有同时被遮断

③ 遮断时间小于遮断控制设额定的时间

① 移开反射物体或者改变安装位置和

光轴方向

② 检查四个光束被同时遮断。

③ 将遮断时间设置调整到较短值

光线被遮断时虽然

报警指示灯亮，但

报警铃不响

① 信号线开路或者短路

② 在信号连接端有桥接

（信号线上有不正常的电流）

① 检查连线

② 需要返修

在受光器上的报警

灯常亮不熄灭

① 光轴调整不恰当

② 在投光器和受光器之间有障碍物。

③ 投光器和受光器的外罩或者反射镜上

有污物

① 重新调整光轴

② 移开障碍物

③ 用软布清洁光学部分

断断续续报警

① 不良配线连接

② 供电电压变化

③ 在投光器和受光器有被风吹动的障碍物

④ 安装不稳固

⑤ 未完成光轴调整

⑥ 鸟或者其它大的飞行物遮断光束

① 检查配线连接

② 检查供电电压（稳定的供电电压）

③ 移开障碍物或者改变安装位置

④ 安装牢固

⑤ 重行调整光轴

⑥ 重新调整

遮断时间，把时间调长或

重

新选置

确保在探测器的视线上没有任何

误报源，例如灌木丛、树木等。

(注意这些物体可能随季节而改变)

确保在探测器被安装

在一个稳定和坚固的

安装物上面。

确保强力阳光或者汽车的车

灯不直接照射到受光器上。

(不建议在离光轴±2°内)

6.配线距离

在完成安装后，通过恰当的步行测试来确认运行正常。在步行测试时参考下列指示灯。

安装面罩前确认防拆功能运作正常。盖面罩后确认系统运作正常。

注意：步行测试至少每年进行一次

通过旁边的草图得到要求的设置值，调节“遮光时间的调整”来设置受光器的遮光时间。

遮光时间必须设置成较小值以便检测较快的移动目标。然而应该考虑各种环境情况，比

如当有鸟或者被风吹动的物体时，遮光时间应该设置为较大值来忽略这些情况。

DS-PI-Q75

DS-PI-Q100

DS-PI-Q150

DS-PI-Q200

DS-PI-Q250

DS-PI-Q75 75m 2.0m

DS-PI-Q100 100m 3.0m

DS-PI-Q150 150m 4.5m

DS-PI-Q200 200m 6.0m

DS-PI-Q250 250m 7.5m

型号警戒距离光束张角

DS-PI-Q75/

DS-PI-Q100

DS-PI-Q200/

DS-PI-Q250

DS-PI-Q150

型号

外形尺寸图

DS-PI-Q75 DS-PI-T100 DS-PI-T150 DS-PI-T200 DS-PI-T250

约1970g (受光器+投光器)

353mm×99mm×104mm

FORM C(NO/NC DC 30V 0.5Amax.可转换), 接点容量

型号

警戒距离

最大到达距离

光束数

探测方式

光源

感应速度

报警输出输出&DQ

电源电压

防拆输出

使用温度范围

光轴调整角度（水平）

光轴调整角度（垂直）

瞄准器

结露、霜对策

其他附加功能

材质

外形尺寸

重量

附件螺丝颗，滤波器片4×30自攻 8 2

消耗电流(DC 12V)

65mA 70mA 90mA 95mA 100mA

750m 1000m 1500m 2000m 2500m

75m 100m 150m 200m 250m

-25°C~+55°C

接点输出1b DC 30V 0.05A max

180°(±90°)

24°(±12°)

35~700ms

4束

4光束同时遮断检知式

红外LED

DC10.5~28V(无极性)

推荐工作电压

DC 12V或者(无极性)24V

窥视窗

Slit类型面罩，可选加热器

灵敏度监视输出端子，指示OK

面罩树脂; 底壳树脂PC ABS

遮光时间的调整

LEVEL亮绿灯

● 在投光器和受光器之间确保正确的光路调整对正常来常重要使用说非

1. 取下位于受光器镜片后面的滤波器，

将它固定在受光器上下镜片的前面。

2. 在离产品1 m远的地方，用眼睛透过瞄准镜0 c

定位另一端的镜片中心位置。

3. 调节垂直调整螺丝、水平角度调整拨盘和水平

精细角度调整拨盘，这样就能在瞄准器的中央

看到投光器。在调整过程中，确认受光器上的

绿色监视指示灯是亮的

（如果红色灯亮，重新调整）。

水平精细角度

调整拨盘

垂直调整螺丝

水平角度

调整拨盘

抬高

（拧松）

降低

（拧紧）

注意：在光路调整完成后，确保受光器上的

2 个滤波器被重新放回它们在镜片后

的原来位置。

●怎样使用监视插孔

光轴最佳的调整可以通过读监视插孔的输出电压来进行

1.固定滤波器，将之从受光器的镜片之后移到受光器上下镜片的前面

2.将电压表的探针插入监视插孔（因为是直流电压，要注意极性）

3.a) 调节水平调整，直至输出电压最大。

) 调节垂直调整螺丝来获得最佳信号（在调节过程中不要b

用手阻断光束）。

4 1.30 V.必须获得下面的最小电压，来确保最佳性能(≥

) 对所有系列

如果不能达到，那么投光器和受光器需要重新调整

5.在光路调整完成后，确保受光器上的滤波器重新放回它们的原来位置。

当滤波器固定在受光器的前面时，如果绿色灯亮，表示收到了足够好的信号，

即使监视插孔的输出不是最大。

注意：如果传感器靠得太近，信号电平会饱和并且红外光束可能会被关闭。这是正常的,

只有在台架试验时才会出现。在正常工作距离的情况下信号将会恢复。

监视插孔

W.97.2614 A

瞄准镜

③ 遮光时间调整

（受光器部分）

② 监控插孔

防拆

垂直调整

螺丝

水平精细调整

拨盘

水平角度

调整拨盘

② 监控插孔:

于用

用

最适宜的光轴调整

(参考怎样使用监控插孔)

③ 遮挡时间:

于设置遮挡时间

(参考调整遮挡时间)
