Side 1/2

DS-PI-T50/FM

DS-PI-T75/FM

DS-PI-T100/FM

DS-PI-T150/FM

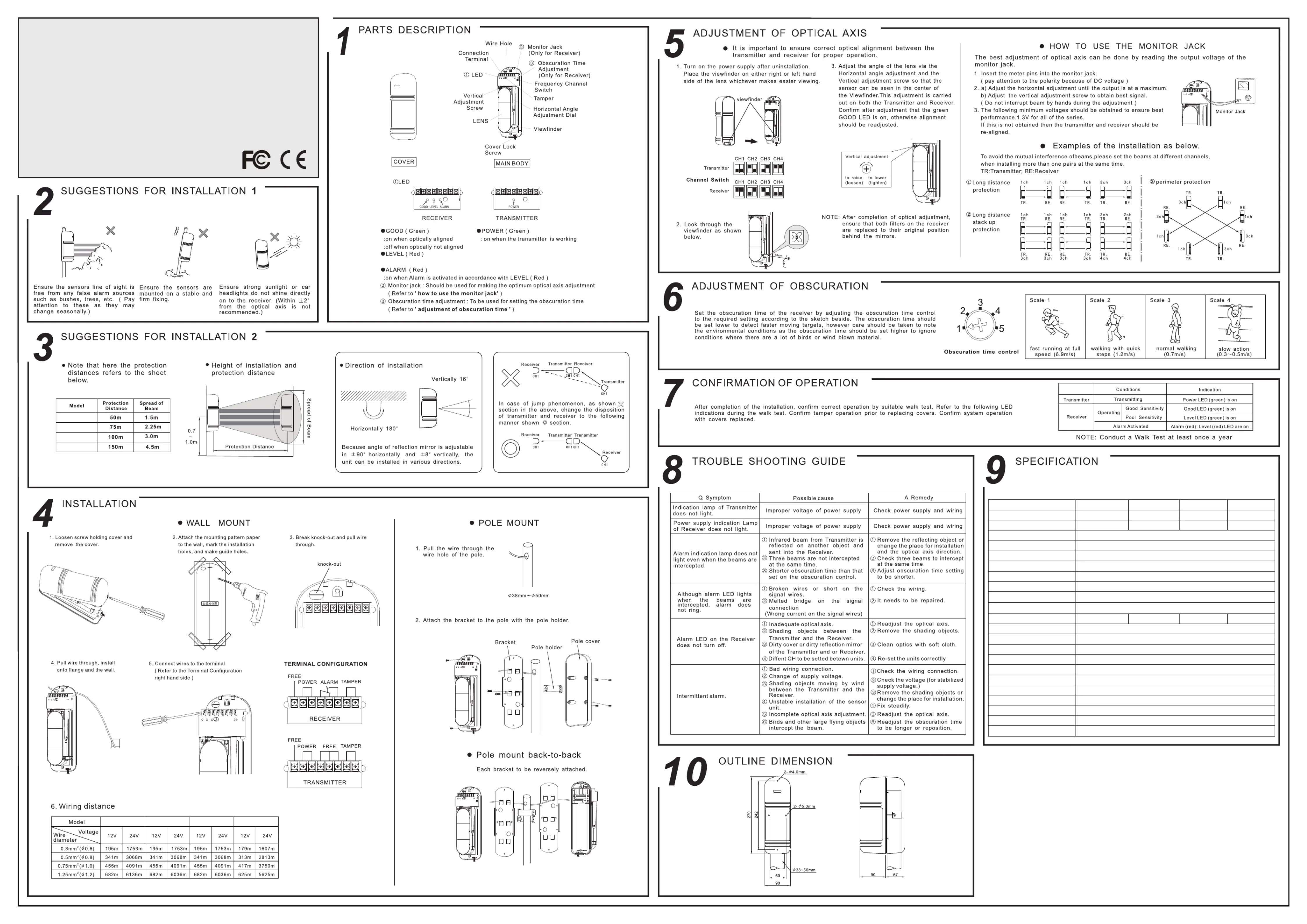

TRIPLE BEAM SELECTABLE FREQUENCY

PHOTOELECTRIC DETECTOR

INSTRUCTION MANUAL

DS-PI-T50/FM

DS-PI-T75/FM

DS-PI-T100/FM

DS-PI-T150/FM

DS-PI-T50/FM DS-PI-T75/FM DS-PI-T100/FM DS-PI-T150/FM

:on when signal is weak

and ALARM (Red)

-25°C~+55°C

70mA 80mA 90mA 95mA

500m 750m 1000m 1500m

50m 75m 100m 150m

180°(±90°)

16°(±8°)

Removable type

Ultrasonic structure

Receiving light Indicate OK Indicate、、 Testing Terminal

PC front cover; ABS Back Cover

Contact Output 1b DC 30V 0.05A max

3 beams Intercepted simultaneously

3 beams

Model

Alarm Distance

Max reaching distance

Beams NO.

Detecting Way

Light Source

Response Time

Alarm Output

Supply Voltage

Supply Current

Operation Temperature Range

Tamper Output

Optic axis horizontal adjust

Optic axis vertical adjust

Sight

Strategy to dew/frost

Other additional functions

Material

Weight

Digital pulse IR LED

30~960ms

Channel Choice

4 Channels CH1~CH4

Environmental humidity

<95%RH

Relay FORM C(NO/NC changeable), Contact ratings DC 30V 0.5A max.

DC10.5~28V(non-polarity)

Recommend supply Voltage

DC 12V or 24V(non-polarity)

Around 1100g ( Transmitter and Receiver )

270mm×90mm×90mm

Dimensions (H×W×D)

安装上的注意事项1

安装上的注意事项2

安装方法

部件名称光轴调整

遮光时间的调整

动作确认

异常时的检查

外形尺寸图

技术参数

请避免在以下场合安装本探测器

故障现象可能原因维修对策

投光器指示灯不亮电源电压不合适检查电源和连线

受光器指示灯不亮电源电压不合适检查电源和连线

光线被遮断时报警

指示灯不亮

① 来自于投光器的红外光束被另一个物体

反射进入受光器

② 三个光束没有同时被遮断

③ 遮断时间小于遮断控制设额定的时间

① 移开反射物体或者改变安装位置和

光轴方向

② 检查三个光束被同时遮断。

③ 将遮断时间设置调整到较短值

光线被遮断时虽然

报警指示灯亮，但

报警铃不响

① 信号线开路或者短路

② 在信号连接端有桥接

（信号线上有不正常的电流）

① 检查连线

② 需要返修

在受光器上的报警

灯常亮不熄灭

① 光轴调整不恰当

② 在投光器和受光器之间有障碍物。

③ 投光器和受光器的外罩或者反射镜上

有污物

④ 投光器和受光器选用了不同的频道

① 重新调整光轴

② 移开障碍物

③ 用软布清洁光学部分

④ 重新进行正确安装

断断续续报警

① 不良配线连接

② 供电电压变化

③ 在投光器和受光器有被风吹动的障碍物

④ 安装不稳固

⑤ 未完成光轴调整

⑥ 鸟或者其它大的飞行物遮断光束

① 检查配线连接

② 检查供电电压（稳定的供电电压）

③ 移开障

碍物或者改变安装位置

④ 安装牢固

⑤ 重行调整光轴

⑥ 重新调整遮断时间，把时间调长或

重

新选置

确保在探测器的视线上没有任何

误报源，例如灌木丛、树木等。

(注意这些物体可能随季节而改变)

确保在探测器被安装

在一个稳定和坚固的

安装物上面。

确保强力阳光或者汽车的车

灯不直接照射到受光器上。

(不建议在离光轴±2°内)

墙壁安装方式

固定安装方式

最佳之光轴调整方法—量度测试孔之输出

典型安装使用

背对背安装时参考下图

在完成安装后，通过恰当的步行测试来确认运行正常。在步行测试时参考下列指示灯。

安装面罩前确认防拆功能运作正常。盖面罩后确认系统运作正常。

注意：步行测试至少每年进行一次

通过旁边的草图得到要求的设置值，调节“遮光时间的调整”来设置受光器的遮光时间。

遮光时间必须设置成较小值以便检测较快的移动目标。然而应该考虑各种环境情况，比

如当有鸟或者被风吹动的物体时，遮光时间应该设置为较大值来忽略这些情况。

DS-PI-T50/FM

DS-PI-T75/FM

DS-PI-T100/FM

DS-PI-T150/FM

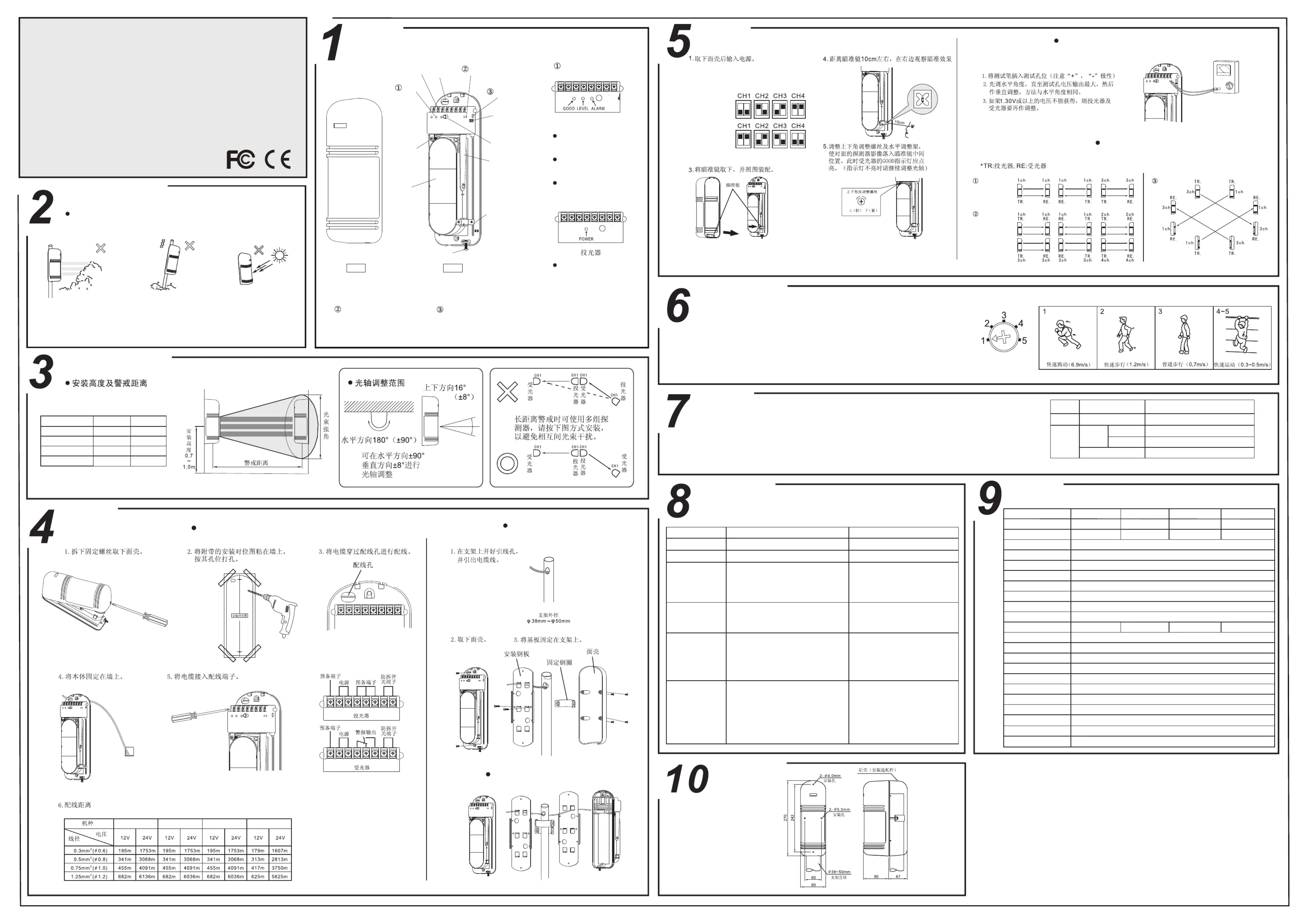

三光束调频主动红外对射

使用说明书

接线端子

配线孔

光轴调整测试端子

（受光器部分）

遮光时间调整钮

（受光器部分）

频道选择开关

防拆开关

上下角

调整螺丝

镜片

水平角调整架

瞄准镜

外罩锁定螺丝

本体外罩

指示灯

受光器

GOOD指示灯（绿）

光轴对准时绿色灯亮，

光轴对不准时，不亮灯。

LEVEL指示灯（红）

信号弱时，

LEVEL指示灯亮。

ALARM警报指示灯（红）

报警时指示灯和ALARM

LEVEL指示灯同时亮。

POWER（绿）

投光时亮灯。

校验光轴对准精度时使用。

（请参阅其使用方法）

设定遮光时间时使用。

（请参阅其使用方法）

DS-PI-T50/FM 50m 1.5m

DS-PI-T75/FM 75m 2.25m

DS-PI-T100/FM 100m 3.0m

DS-PI-T150/FM 150m 4.5m

型号警戒距离光束张角

DS-PI-T50/FM DS-PI-T75/FM DS-PI-T100/FM DS-PI-T150/FM

2. 频道选择

受光器、投光器选择相同的频道。

避免多对探测器同时使用时光束相互干扰，注意在安装时应使用不同频道。

长距离警戒

周界警戒

长距离层叠

警戒

投光器

频道选择开关

受光器

频道选择开关

状态

投光时

POWER(绿)指示灯亮

GOOD(绿)指示灯亮

LEVEL(绿)指示灯亮

ALARM LEVEL(红)和 (红)指示灯亮

警报时

投光器

受光器

警戒时

最佳调整

调整不佳

表示

DS-PI-T50/FM DS-PI-T75/FM DS-PI-T100/FM DS-PI-T150/FM

约1100g (受光器+投光器)

270mm×90mm×90mm

继电器节点输出 , 接点容量1C DC 30V 0.5Amax.

型号

警戒距离

最大到达距离

光束数

探测方式

光源

感应速度

报警输出

电源电压

防拆输出

使用温度范围

光轴调整角度（水平）

光轴调整角度（垂直）

瞄准器

结露、霜对策

其他附加功能

材质

外形尺寸

重量

<95%RH

环境湿度

4个频道 CH1~CH4

频道选择

消耗电流(DC 12V)

70mA 80mA 90mA 95mA

500m 750m 1000m 1500m

50m 75m 100m 150m

-25°C~+55°C

接点输出1b DC 30V 0.05A max

180°(±90°)

16°(±8°)

30~960ms

3束

3光束同时遮断检知式

数字脉冲红外光束

DC10.5~28V(无极性)

推荐工作电压

DC 12V或者(无极性)24V

可拆卸式

超声波结构

受光指示、指示、测试端子OK

面罩树脂; 底壳树脂PC ABS

遮光时间的调整

W.97.2616 B
