Side 1/3

H I N K L E Y L H N GI G T I 33000 Pin O ak wa y Avon h tin o mPark , Lake, 44012 800.446.5539 / 4 4 0 .653.5500 OH inkle ighyl g.c

Mounting Instructions Instrucciones de montaje Instructions de montage

start here commencez ici

empezar aquí

1. To begin installation it will first be necessary to mount the main

body to the junction box. This is accomplished by first preparing

the mounting strap (A) for installation - see Drawing 1.

2. Take mounting strap (A) and locate the two theaded holes (T) in

the plate that are the same distance apart as the two holes (E)

in the canopy (D) - see Drawing 2.

3. Now take one of the long mounting screws (B), provided, and

thread it into hole (T) from the back of the mounting strap.

NOTE: The front of the mounting strap has the head of the

ground screw showing.

Thread the screws down until the head of the screw is

approximately 1/8” above the mounting strap. After both screws

are in place check to see if the screws will pass through holes

(E) in the canopy (D).

4. Mounting strap (A) can now be attached to junction box (J). Use

two 8-32 screws (C), 1” long, (NO PROVIDED) or use theT

screws from the previous installation - see DRAWING 2.

5. The body of the fixture can now be mounted to the Junction

box. This is accomplished by first making all wiring connections

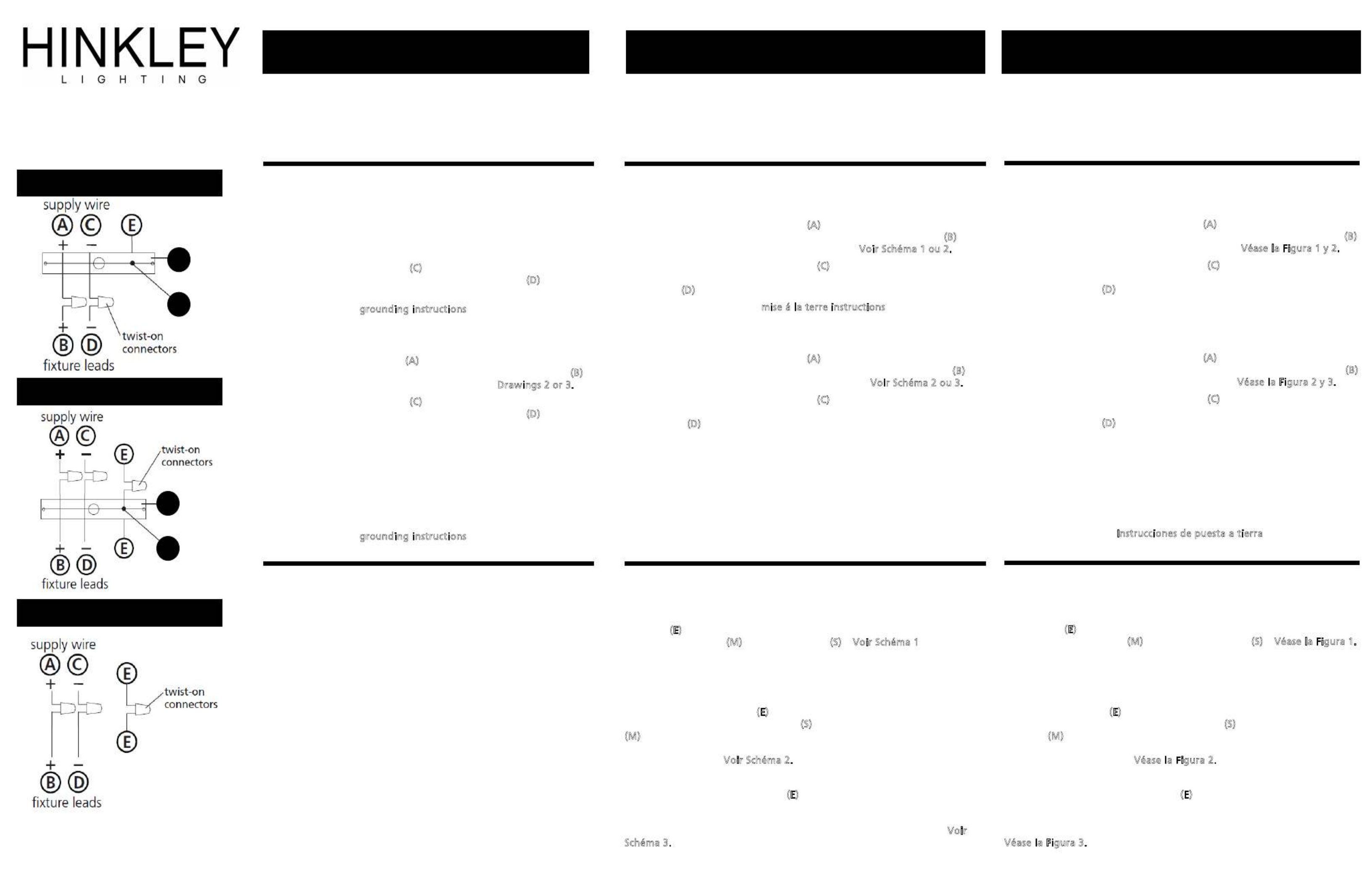

following (instruction sheet IS-18) provided.

Assistance my be required during this operation.

6. After wiring is complete tuck wires into junction box and lift

fixture up to ceiling and align holes (E) in canopy with screws

(B) in mounting plate. Slip screws through holes and slip

canopy up against the ceiling and hold in position.

7. Now take barrel knobs (F) and thread them onto the end of

screws (B) and tighten until canopy is tight against the ceiling.

DRAWING 1 - MOUNTING

1. Para comenzar la instalación, primero será necesario

montar el cuerpo principal en la caja de conexiones. Esto

se logra preparando primero la correa de montaje (A)

para la instalación; consulte el Dibujo 1.

2. Tome la correa de montaje (A) y ubique los dos orificios

con cabeza (T) en la placa que están separados a la

misma distancia que los dos orificios (E) en la cubierta

(D) - vea el Dibujo 2.

3. Ahora tome uno de los tornillos de montaje largos (B),

provistos, y enrósquelo en el orificio (T) desde la parte

posterior de la correa de montaje. NOTA: La parte frontal

de la correa de montaje muestra la cabeza del tornillo de

tierra.

Enrosque los tornillos hacia abajo hasta que la cabeza

del tornillo quede

aproximadamente 4,mm por encima de la correa de

montaje. Después de que ambos tornillos estén en su

lugar, verifique si los tornillos pasarán a través de los

agujeros (E) en la cubierta (D).

4. La correa de montaje (A) ahora se puede unir a la caja

de conexiones (J). Use dos tornillos 8-32 (C), 1 "de largo,

(NO SUMINISTRADOS) o use los tornillos de la

instalación anterior - vea DIBUJO 2.

5. El cuerpo del dispositivo ahora se puede montar en la

caja de conexiones. Esto se logra haciendo primero

todas las conexiones de cableado (hoja de instrucciones

IS-18) proporcionadas. Se puede requerir asistencia

durante esta operación.

6. Después de completar el cableado, meta los cables en la

caja de conexiones y levante el accesorio hasta el techo

y alinee los agujeros (E) en la cubierta con los tornillos

(B) en la placa de montaje. Deslice los tornillos a través

de los agujeros y deslice la cubierta contra el techo y

manténgala en posición.

7. Ahora tome las perillas del cañón (F) y enrósquelas en el

extremo de los tornillos (B) y apriete hasta que la

cubierta quede apretada contra el techo.

8. Ahora podemos continuar con la hoja de instrucciones 2

para continuar instalación.

1. Pour commencer l’installation, il faut d’abord monter le

corps principal sur la boîte de jonction. Ceci est accompli

en préparant d’abord la sangle de montage (A) pour

l’installation - voir dessin 1.

2. Prenez la sangle de montage (A) et localisez les deux

trous filetés (T) de la plaque qui sont à la même distance

que les deux trous (E) de la coupole (D) - voir Dessin 2.

3. Maintenant, prenez l'une des longues vis de fixation (B)

fournies et insérez-la dans le trou (T) situé à l'arrière de la

bride de fixation. REMARQUE: La tête de la vis de terre

est visible à l'avant de la sangle de montage. issez lesV

vis jusqu'à ce que la tête de la vis soit environ 4, mm

au-dessus de la sangle de montage. Une fois les deux vis

en place, vérifiez si elles passent à travers les trous (E) de

la coupole (D).

4. La sangle de montage (A) peut maintenant être fixée à la

boîte de jonction (J). Utilisez deux vis 8-32 (C) de 25,MM

de long (NON FOURNIES) ou utilisez les vis de

l’installation précédente - voir SCHÉMA 2.

5. Le corps de l'appareil peut maintenant être monté sur la

boîte de jonction. Pour ce faire, vous devez d'abord

effectuer toutes les connexions de câblage

(fiche d'instruction IS-18) fournie. L'assistance peut être

nécessaire pendant cette opération.

6. Une fois le câblage terminé, rentrez les fils dans la boîte

de jonction et soulevez le luminaire jusqu'au plafond et

alignez les trous (E) du pavillon avec les vis (B) de la

plaque de montage. Glissez les vis dans les trous et

placez le dais contre le plafond et maintenez-le en place.

7. Maintenant, prenez les boutons de canon (F) et vissez-les

à l'extrémité des vis (B) et serrez jusqu'à ce que le dais

soit serré contre le plafond.

8. Nous pouvons maintenant passer à la fiche d'instructions

2 pour continuer installation.

Item No: 41 05, 41 06, 41 07, 41 08 41 09, 7 7 7 7 7

41 107

Número del artículo:41705, 41706, 41707,

41708 41709, 41710

Numéro d’article: 41705, 41706, 41707,

41708 41709, 41710

DRAWING - 3Shade installation

DRAWING 2 - MOUNTING

1.To begin screw in threaded rod (R) to hex hickey in socket

cluster (H)

2.Then secure ( ) to threaded rod (R)bottom T and diffuser (D)

by screwing in lock-up (L) at the bottom of the fixture.

3.Next stack shade (S) on top of diffuser (D)

Shade assembly (See drawing 3)

Montage de l'ombre (voir dessin 3).

Montaje de la sombra (Vea el dibujo 3)

 

�

1. Para comenzar, atornille la varilla roscada (R) al

chupetón hexagonal en el grupo de enchufes (H)

2. Luego asegure la parte inferior (T) y el difusor (D) a la

varilla roscada (R) atornillando el seguro (L) en la parte

inferior del accesorio.

3. Próxima sombra de pila (S) en la parte superior del

difusor (D)

1. Commencez par visser la tige filetée (R) sur le suintement dans

le groupe de douilles (H).

2. Ensuite, fixez le bas (T) et le diffuseur (D) à la tige filetée (R) en

vissant le verrou (L) au bas de l'appareil.

3. Abat-jour suivant (S) sur le diffuseur (D)
