Side 1/3
H I N K L E Y L H N GI G T I 33000 Pin O ak wa y Avon h tin o mPark , Lake, 44012 800.446.5539 / 4 4 0 .653.5500 OH inkle ighyl g.c
Mounting Instructions Instrucciones de montaje Instructions de montage
start here commencez ici
empezar aquí
DRAWING 2 - MOUNTING
1. To begin installation it will first be necessary to mount the main
body to the junction box. This is accomplished by first preparing
the mounting strap (A) for installation - see Drawing 1.
2. Take mounting strap (A) and locate the two theaded holes (T) in
the plate that are the same distance apart as the two holes (E)
in the canopy (D) - see Drawing 2.
3. Now take one of the long mounting screws (B), provided, and
thread it into hole (T) from the back of the mounting strap.
NOTE: The front of the mounting strap has the head of the
ground screw showing.
Thread the screws down until the head of the screw is
approximately 1/8” above the mounting strap. After both screws
are in place check to see if the screws will pass through holes
(E) in the canopy (D).
4. Mounting strap (A) can now be attached to junction box (J). Use
two 8-32 screws (C), 1” long, (NO PROVIDED) or use theT
screws from the previous installation - see DRAWING 2.
5. The body of the fixture can now be mounted to the Junction
box. This is accomplished by first making all wiring connections
following (instruction sheet IS-18) provided.
Assistance my be required during this operation.
6. After wiring is complete tuck wires into junction box and lift
fixture up to ceiling and align holes (E) in canopy with screws
(B) in mounting plate. Slip screws through holes and slip
canopy up against the ceiling and hold in position.
7. Now take barrel knobs (F) and thread them onto the end of
screws (B) and tighten until canopy is tight against the ceiling.
8. e can now proceed to instruction sheet 2 to continueW
installation.
DRAWING 1 - MOUNTING
B
C
D
E
F
A
T
A
B
F
1. Para comenzar la instalación, primero será necesario
montar el cuerpo principal en la caja de conexiones. Esto
se logra preparando primero la correa de montaje (A)
para la instalación; consulte el Dibujo 1.
2. Tome la correa de montaje (A) y ubique los dos orificios
con cabeza (T) en la placa que están separados a la
misma distancia que los dos orificios (E) en la cubierta
(D) - vea el Dibujo 2.
3. Ahora tome uno de los tornillos de montaje largos (B),
provistos, y enrósquelo en el orificio (T) desde la parte
posterior de la correa de montaje. NOTA: La parte frontal
de la correa de montaje muestra la cabeza del tornillo de
tierra.
Enrosque los tornillos hacia abajo hasta que la cabeza
del tornillo quede
aproximadamente 4,mm por encima de la correa de
montaje. Después de que ambos tornillos estén en su
lugar, verifique si los tornillos pasarán a través de los
agujeros (E) en la cubierta (D).
4. La correa de montaje (A) ahora se puede unir a la caja
de conexiones (J). Use dos tornillos 8-32 (C), 1 "de largo,
(NO SUMINISTRADOS) o use los tornillos de la
instalación anterior - vea DIBUJO 2.
5. El cuerpo del dispositivo ahora se puede montar en la
caja de conexiones. Esto se logra haciendo primero
todas las conexiones de cableado (hoja de instrucciones
IS-18) proporcionadas. Se puede requerir asistencia
durante esta operación.
6. Después de completar el cableado, meta los cables en la
caja de conexiones y levante el accesorio hasta el techo
y alinee los agujeros (E) en la cubierta con los tornillos
(B) en la placa de montaje. Deslice los tornillos a través
de los agujeros y deslice la cubierta contra el techo y
manténgala en posición.
7. Ahora tome las perillas del cañón (F) y enrósquelas en el
extremo de los tornillos (B) y apriete hasta que la
cubierta quede apretada contra el techo.
8. Ahora podemos continuar con la hoja de instrucciones 2
para continuar instalación.
1. Pour commencer l’installation, il faut d’abord monter le
corps principal sur la boîte de jonction. Ceci est accompli
en préparant d’abord la sangle de montage (A) pour
l’installation - voir dessin 1.
2. Prenez la sangle de montage (A) et localisez les deux
trous filetés (T) de la plaque qui sont à la même distance
que les deux trous (E) de la coupole (D) - voir Dessin 2.
3. Maintenant, prenez l'une des longues vis de fixation (B)
fournies et insérez-la dans le trou (T) situé à l'arrière de la
bride de fixation. REMARQUE: La tête de la vis de terre
est visible à l'avant de la sangle de montage. issez lesV
vis jusqu'à ce que la tête de la vis soit environ 4, mm
au-dessus de la sangle de montage. Une fois les deux vis
en place, vérifiez si elles passent à travers les trous (E) de
la coupole (D).
4. La sangle de montage (A) peut maintenant être fixée à la
boîte de jonction (J). Utilisez deux vis 8-32 (C) de 25,MM
de long (NON FOURNIES) ou utilisez les vis de
l’installation précédente - voir SCHÉMA 2.
5. Le corps de l'appareil peut maintenant être monté sur la
boîte de jonction. Pour ce faire, vous devez d'abord
effectuer toutes les connexions de câblage
(fiche d'instruction IS-18) fournie. L'assistance peut être
nécessaire pendant cette opération.
6. Une fois le câblage terminé, rentrez les fils dans la boîte
de jonction et soulevez le luminaire jusqu'au plafond et
alignez les trous (E) du pavillon avec les vis (B) de la
plaque de montage. Glissez les vis dans les trous et
placez le dais contre le plafond et maintenez-le en place.
7. Maintenant, prenez les boutons de canon (F) et vissez-les
à l'extrémité des vis (B) et serrez jusqu'à ce que le dais
soit serré contre le plafond.
8. Nous pouvons maintenant passer à la fiche d'instructions
2 pour continuer installation.
Item No 4: 2005,42006,42007
42008,42009,42010
Número del artículo:
42005,42006,42007 42008,42009,42010
Numéro d’article: 42005,42006,
42007 42008,42009,42010
1. Find a clear area in which you can work.
2. Unpack fixture and glass from carton.
3. Carefully review instructions prior to assembly.
1. Encontrar un área clara en la que se puede trabajar.
2. Desembale luminaria y el vidrio de la caja.
3. Revise cuidadosamente las instrucciones antes del montaje.
1. Trouvez un endroit clair dans lequel vous pouvez travailler.
2. Déballez luminaire et de verre du carton.
3. Examinez attentivement les instructions avant l'assemblage.
start here
commencez ici
empezar aquí
Assembly Instructions Les Instructions D’assemblage Instrucciones De Montaje
L I G H T I N G
HINKLEY
English Spanish French
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com

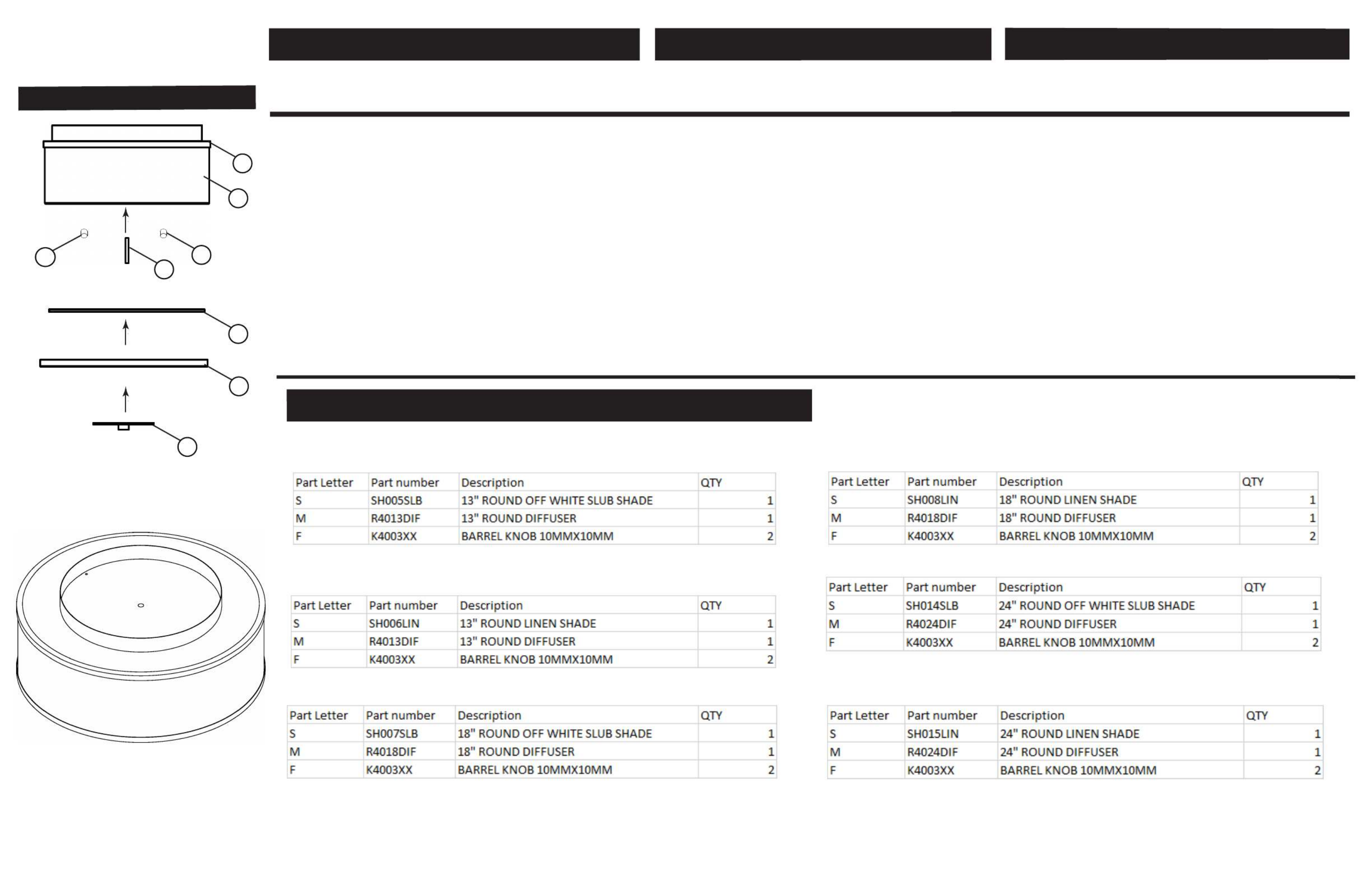

DRAWING 1 - ASSEMBLY
Item No:
42005,42006,42007
42008,42009,42010
Número del artículo:
42005,42006,42007
42008,42009,42010
Numéro d’article:
42005,42006,42007
42008,42009,42010
L
N
S
T
R
1.To begin screw in threaded rod (R) to hex
hickey in socket cluster (H)
2.Next place diffuser (M) and bottom ring (N)
under shade
3.Then use lock up (L) at the bottom of
fixture to secure rings and diffuser to shade
4.Refer to I.S. 18 for wiring and grounding
instructions
M
1. Commencer à visser la tige filetée (R)
pour hexagonale le suçon dans le groupe de
douilles (H)
2. Placez ensuite le diffuseur (M) et la bague
inférieure (N) à l’ombre
3. Utilisez ensuite le verrou (L) au bas de
l’appareil pour fixer anneaux et diffuseur à
l'ombre
4. Voir I.S. 18 pour les instructions de
câblage et de mise à la terre
1. Para comenzar, atornille la varilla
roscada (R) al chupetón hexagonal en el
grupo de enchufes (H)
2. Luego coloque el difusor (M) y el anillo
inferior (N) debajo de la sombra
3. Luego use el seguro (L) en la parte
inferior del dispositivo para asegurar
anillos y difusor para sombrear
4. Consulte I.S. 18 para instrucciones de
cableado y conexión a tierra
Replacement parts for Halo family
42005
42006
42007
42008
42009
42010
F
F
