Side 1/2
2
Innenstelle
Room unit
Außenstelle
Corridor unit
LED
BK BURD
24V
RD
GND
1 5
DC 24 V
GND
1
LED
DC 24 V
GND
24V GND
BK BU
RD GN
RD
Innenstelle
Room unit
Außenstelle
Corridor unit
GND
E1/2
+
1 2
3
4

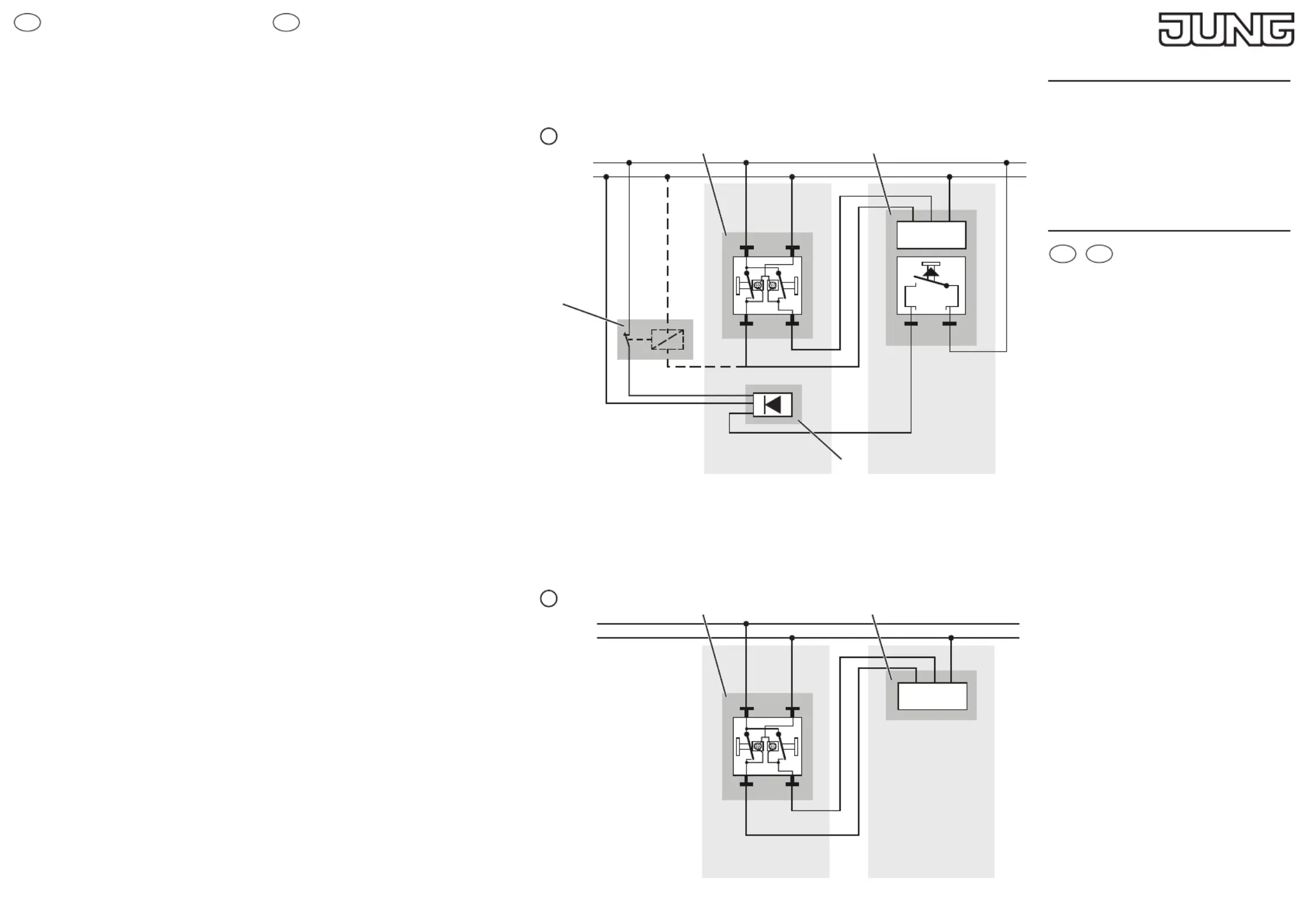

Hotelschalter, Innenstelle
Art.-Nr.: 505KO5VEUM..
Hoteltaster, Außenstelle
Art.-Nr.: 531KO..EUM..
Hotelabdeckung, Außenstelle
Art.-Nr.: ..CUKO..M..
Hotelschalter, Innenstelle
Hoteltaster, Außenstelle
24 V mit Klingel und optionalem
Relais
Bild 1:
1 505KO5VEUM24..
2 531KO..EUM24..
3 ..567-G3..
4 Relais (Schalter)
iRelais: Steuerspannung 24 V, Ö󰀨ner,
potentialfrei
Innenstelle
- Auswahl „Nicht stören“,
rote LED leuchtet (RD)
- Auswahl „Zimmer reinigen“,
grüne LED leuchtet (GN)
Außenstelle
- Signal „Nicht stören“,
rote LED leuchtet (RD)
- Signal „Zimmer reinigen“,
grüne LED leuchtet (BK)
- Klingelfunktion
iMit Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion deaktiviert.
iOhne Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion aktiviert.
28.09.2022 0024019003
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
www.jung.de
24 V ohne Klingel
Bild 2:
1 505KO5VEUM24..
5 ..CUKO..M24..
Innenstelle
- Auswahl „Nicht stören“,
rote LED leuchtet (RD)
- Auswahl „Zimmer reinigen“,
grüne LED leuchtet (GN)
Außenstelle
- Signal „Nicht stören“,
rote LED leuchtet (RD)
- Signal „Zimmer reinigen“,
grüne LED leuchtet (BK)
GB
GB
DE
DE
Hotel switch insert, room unit
Hotel push-button insert,
corridor unit
24 V with bell and optional relay
Fig. 1:
1 505KO5VEUM24..
2 531KO..EUM24..
3 ..567-G3..
4 Relay (switch)
iRelais: Control voltage 24 V, break
contact, oating contact
Room Unit
- Switch position “Do not disturb”,
red LED lights up (RD)
- Switch position “Make up room”,
green LED lights up (GN)
Corridor Unit
- Signal “Do not disturb”,
red LED lights up (RD)
- Signal “Make up room”,
green LED lights up (BK)
- Bell function
iWith relay:
In switch position “Do not disturb” the
bell function is deactivated.
iWithout relay:
In switch position “Do not disturb” the
bell function is activated.
24 V without bell
Fig. 2:
1 505KO5VEUM24..
5 ..CUKO5M24..
Room Unit
- Switch position “Do not disturb”,
red LED lights up (RD)
- Switch position “Make up room”,
green LED lights up (GN)
Corridor Unit
- Signal “Do not disturb”,
red LED lights up (RD)
- Signal “Make up room”,
green LED lights up (BK)
Hotel-Display
3
Innenstelle
Room unit
Außenstelle
Corridor unit
L
N
AC 230 V~
L N
LED
=
DC 24 V
GND
~
GND
E1/2
+
BK BU
RD GN
BN
6 7
9
8
10
Innenstelle
Room unit
Außenstelle
Corridor unit
L
RD
N
LED
L
N
AC 230 V~
4
BK BUBN
6 11

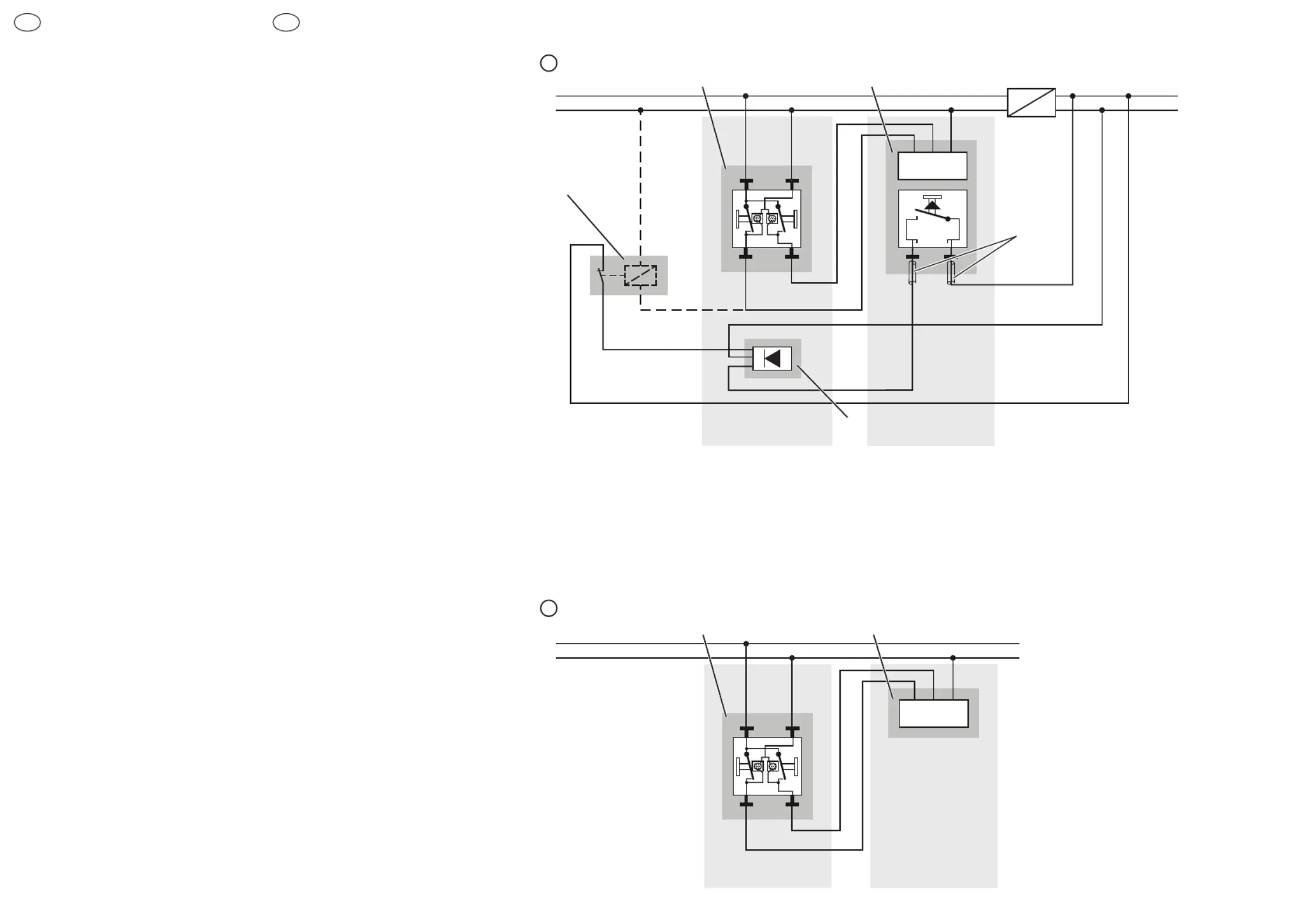

AC 230 V~ ohne Klingel
Bild 4:
6 505KO5VEUM230..
11 ..CUKO5M230..
Innenstelle
- Auswahl „Nicht stören“,
rote LED leuchtet (RD)
- Auswahl „Zimmer reinigen“,
grüne LED leuchtet (GN)
Außenstelle
- Signal „Nicht stören“,
rote LED leuchtet (BN)
- Signal „Zimmer reinigen“,
grüne LED leuchtet (BK)
AC 230 V~ mit Klingel und optio-
nalem Relais
Bild 3:
6 505KO5VEUM230..
7 531KO5EUM230..
8 Isolierschlauch
9 ..567-G3..
10 Relais (Schalter)
iRelais: Steuerspannung AC 230 V,
Ö󰀨ner, potentialfrei
Innenstelle
- Auswahl „Nicht stören“,
rote LED leuchtet (RD)
- Auswahl „Zimmer reinigen“,
grüne LED leuchtet (GN)
Außenstelle
- Signal „Nicht stören“,
rote LED leuchtet (BN)
- Signal „Zimmer reinigen“,
grüne LED leuchtet (BK)
- Klingelfunktion
iMit Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion deaktiviert.
iOhne Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion aktiviert.
iInnerhalb der Gerätedose sind alle
Leitungen, die Kleinspannungen führen,
mit Isolierschlauch zu versehen, um die
sichere Trennung zu gewährleisten.
GB
DE
AC 230 V~ without bell
Fig. 4:
6 505KO5VEUM230..
11 ..CUKO5M230..
Room Unit
- Switch position “Do not disturb”,
red LED lights up (RD)
- Switch position “Make up room”,
green LED lights up (GN)
Corridor Unit
- Signal “Do not disturb”,
red LED lights up (BN)
- Signal “Make up room”,
green LED lights up (BK)
AC 230 V~ with bell and optional
relay
Fig. 3:
6 505KO5VEUM230..
7 531KO5EUM230..
8 Insulating hose
9 ..567-G3..
10 Relay (switch)
iRelais: Control voltage AC 230 V,
break contact, oating contact
Room Unit
- Switch position “Do not disturb”,
red LED lights up (RD)
- Switch position “Make up room”,
green LED lights up (GN)
Corridor Unit
- Signal “Do not disturb”,
red LED lights up (BN)
- Signal “Make up room”,
green LED lights up (BK)
- Bell function
iWith relay:
In switch position “Do not disturb” the
bell function is deactivated.
iWithout relay:
In switch position “Do not disturb” the
bell function is activated.
iWithin the device box, all the cables
carrying low voltages must have an
insulating hose, in order to guarantee
secure isolation.
iFunctional disruptions of LEDs can
be prevented by using shorts cables
(< 1 m). Mount devices on opposite
sides of the wall. Do not connect additi-
onal devices.
iFunktionsstörungen der LEDs können
durch die Verwendung kurzer Leitungen
(< 1 m) vermieden werden. Geräte auf
gegenüberliegende Seiten der Wand
montieren. Keine zusätzlichen Geräte
anschließen.
