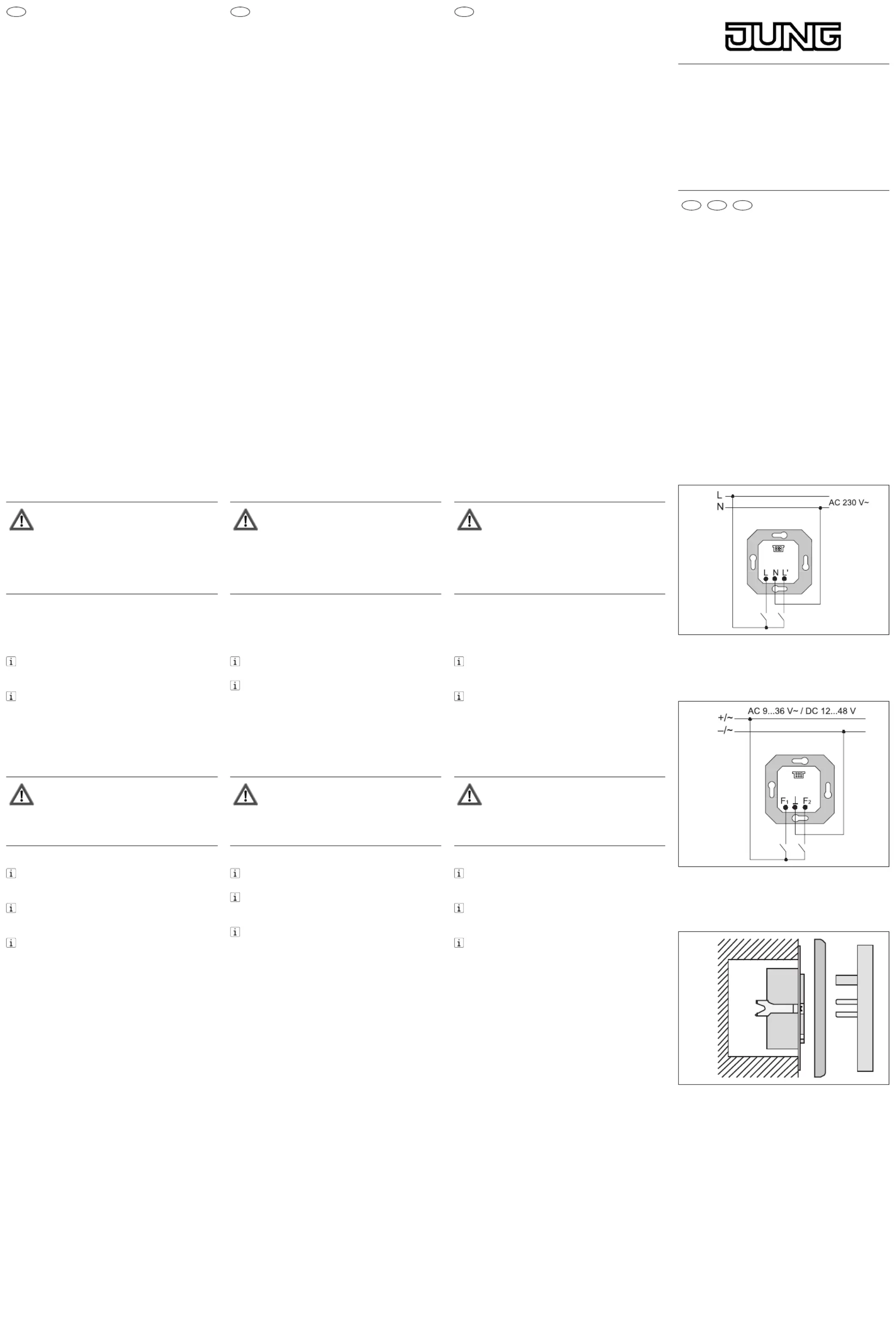

Side 1/2
LED light signal
Power supply for
AC 230 V mains voltage
Power supply for
AC/DC 9-48 V
Safety instructions
Electrical equipment must be installed and fitted
by qualified electricians only. Observe the current
accident prevention regulations.
Failure to observe the instructions may cause
damage to the device and result in fire or other
The LED lights are not suitable for use in safety-
related applications or as emergency lighting.
Do not use the device with electronic switching
inserts, e.g. triac or Tronic switching inserts.
Do not use the device with dimmers.
Not dimmable.
Use the device only with approved LED light sig-
nal attachments.
Do not connect the 9-48 V insert to mains voltage.
Risk of irreparable damage.
These operating instructions are part of the prod
-
uct and must be left with the final customer.
Function
Designated use
– Power supply insert for LED light signal
attachments
– Installation in flush-mounting boxes as per
DIN 49073
Information for qualified electricians
DANGER!
Electric shock in case of accidental con
-
tact with live parts. Electric shocks can
be fatal.
Before working on the device, cut out the
mains supply and cover up live parts in the
surroundings.
Fitting and electrical connection
Connecting the AC 230 V insert to mains voltage.
Use a mounting box as per DIN 49073.
Connect the device to mains voltage (Fig. 1).
For switching on and off use mechanical switches
or relay contacts. Check the voltage range.
The function of terminals L and L‘ depends on
the LED light signal attachment used (attachment
operating instructions).
Connecting the AC/DC 9-48 V insert to the sup
-
ply voltage.
Use a mounting box as per DIN 49073.
CAUTION
Risk of irreparable damage to insert and
attachment in case of connection to 230 V
mains voltage.
Use only AC 9-36 V or DC 12-48 V for supply.
Connect the device to the supply voltage (Fig. 2).
For switching on and off use mechanical switches
or relay contacts. Check the voltage range.
When using the DC supply pay attention to polar-
ity. In case of wrong polarity the LED light signal
on the insert is not operational.
The function of terminals F1 and F2 depends on
the LED light signal attachment used (attachment
operating instructions).
Plug the the light signal attachment onto the insert.
Plug the LED light signal together with the frame
on the power supply insert (Fig. 3).
D
GB
LED Lichtsignal
Spannungsversorgung für
Netzspannung AC 230 V
Spannungsversorgung für
AC/DC 9-48 V
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft erfolgen. Dabei
sind die geltenden Unfallverhütungsvorschriften
zu beachten.
Bei Nichtbeachtung der Anleitung können Schä
-
den am Gerät, Brand oder andere Gefahren ent
-
stehen.
Das Gerät ist nicht für den Einsatz in der Sicher-
heitstechnik oder als Notlicht geeignet.
Das Gerät nicht an elektronischen Schalteinsätzen
– z. B. Triac- oder Tronic-Schalteinsatz – betreiben.
Das Gerät nicht an einem Dimmer betreiben.
Nicht dimmbar.
Das Gerät nur mit zugelassenen LED-Lichtsignal-
Aufsätzen betreiben.
Einsatz 9-48 V nicht an Netzspannung anschlie-
ßen. Zerstörungsgefahr.
Die Bedienungsanleitung ist Bestandteil des Pro-
dukts und muss beim Endanwender verbleiben.
Funktion
Bestimmungsgemäßer Gebrauch
– Spannungsversorgungs-Einsatz für
LED-Lichtsignal-Aufsätze
– Montage in Gerätedose nach DIN 49073
Informationen für Elektrofachkräfte
GEFAHR!
Elektrischer Schlag bei Berühren span
-
nungsführender Teile. Elektrischer Schlag
kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und
spannungsführende Teile in der Umgebung
abdecken.
Montage und elektrischer Anschluss
Einsatz AC 230 V an Netzspannung anschließen.
Gerätedose nach DIN 49073 verwenden.
Anschließen an Netzspannung (Bild 1).
Zum Ein-/Ausschalten mechanische Schalter oder
Relais-Kontakte verwenden. Spannungsbereich
prüfen.
Die Funktion der Anschlüsse L und L’ hängt vom
verwendeten LED-Lichtsignal-Aufsatz ab
(Bedienungsanleitung Aufsatz).
Einsatz AC/DC 9-48 V an Versorgungsspannung
anschließen.
Gerätedose nach DIN 49073 verwenden.
VORSICHT!
Zerstörungsgefahr von Einsatz und Aufsatz
bei Anschluss an Netzspannung 230 V.
Ausschließlich Versorgungsspannung
AC 9-36 V oder DC 12
-48 V verwenden.
Anschließen an Versorgungsspannung (Bild 2).
Zum Ein-/Ausschalten mechanische Schalter oder
Relais-Kontakte verwenden. Spannungsbereich
prüfen.
Bei DC-Betrieb auf Polarität achten. Bei Verpolung
der Anschlüsse hat das aufgesteckte LED-Licht-
signal keine Funktion.
Die Funktion der Anschlüsse F1 und F2 hängt
vom verwendeten LED-Lichtsignal-Aufsatz ab
(Bedienungsanleitung Aufsatz).
LED-Lichtsignal-Aufsatz aufstecken.
LED-Lichtsignal zusammen mit Rahmen auf Span-
nungsversorgungs-Einsatz aufstecken (Bild 3).
D
GB
N
NL
325 508 23 03.07
J:00825508
23
LED Lichtsignal
Spannungsversorgung für
Netzspannung AC 230 V
Art.-Nr.: SV 539 LED
Spannungsversorgung für
AC/DC 9-48 V
Art.-Nr.: SV 539-948 LED
Bedienungsanleitung
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
www.jung.de
LED-signaallicht
Voeding-inzetmoduul voor
netspanning AC 230 V
Voeding-inzetmoduul voor
AC/DC 9-48 V
Veiligheidsinstructies
Inbouw en montage van elektrische apparaten
mogen uitsluitend door een landelijk erkend in
-
stallatiebedrijf worden uitgevoerd! Daarbij de gel
-
dende ongevallenpreventievoorschriften naleven.
Bij veronachtzaming van de installatie-instructies
kunnen schade aan het toestel, brand of andere
gevaren optreden.
Het toestel is niet geschikt voor toepassing in
de beveiligingstechniek of als noodverlichtings-
element.
Het toestel mag niet op een elektronisch
schakelelement – bijv. Triac-of Tronic-element –
worden gebruikt.
Het toestel niet met een dimmer gebruiken.
Niet dimbaar.
Het toestel uitsluitend met LED-signaallicht-op
-
zetmodules gebruiken.
Inzetmoduul 9-48 V niet op netspanning aanslui-
ten. Gevaar voor vernieling van het toestel!
Deze handleiding maakt deel uit van het pro
-
ductpakket en dient na installatie aan de klant te
worden overhandigd.
Functie
Correct gebruik
– Voeding-inzetmoduul voor
LED-signaallicht-opzetmodules
– Montage in inbouwdoos conform DIN 49073
Informatie voor elektromonteurs
GEVAAR!
Elektrische schok bij aanraking van span
-
ningvoerende delen. Een elektrische schok
kan dodelijke gevolgen hebben.
Toestel voorafgaand aan montage span-
ningvrij schakelen en naburige spanning
-
voerende delen afschermen.
Montage en elektrische aansluiting
Inzetmoduul AC 230 V op netspanning aansluiten.
Inbouwdoos conform DIN 49073 toepassen.
Aansluiten op netspanning (afbeelding 1).
Voor in- en uitschakelen mechanische schake-
laars of relaiscontacten toepassen. Spanningsbe-
reik controleren.
De functie van de aansluitingen L en L’ hangt af
van het gebruikte LED-signaallicht-opzetmoduul
(zie handleiding opzetmoduul).
Inzetmoduul AC/DC 9-48 V op voedingsspanning
aansluiten
Inbouwdoos conform DIN 49073 toepassen.
VOORZICHTIG!
Gevaar voor vernieling van inzet- en opzet
-
moduul bij aansluiting op 230 V.
Uitsluitend voedingsspanning AC 9-36 V of
DC 12-48 V toepassen.
Aansluiten op voedingsspanning (afbeelding 2).
Voor in- en uitschakelen mechanische schake-
laars of relaiscontacten toepassen. Spanningsbe-
reik controleren.
Bij DC-bedrijf op juiste poolaansluiting letten. Bij
poolverwisseling van de aansluitingen is het
opgestoken LED-signaallicht buiten werking.
De functie van de aansluitingen F1 en F2 hangt af
van het gebruikte LED-signaallicht-opzetmoduul
(zie handleiding opzetmoduul).
LED-signaallicht-opzetmoduul opsteken
.
Het LED-signaallicht samen met de inschuifeen-
heid op het voeding-inzetmoduul steken
(afbeelding 3).

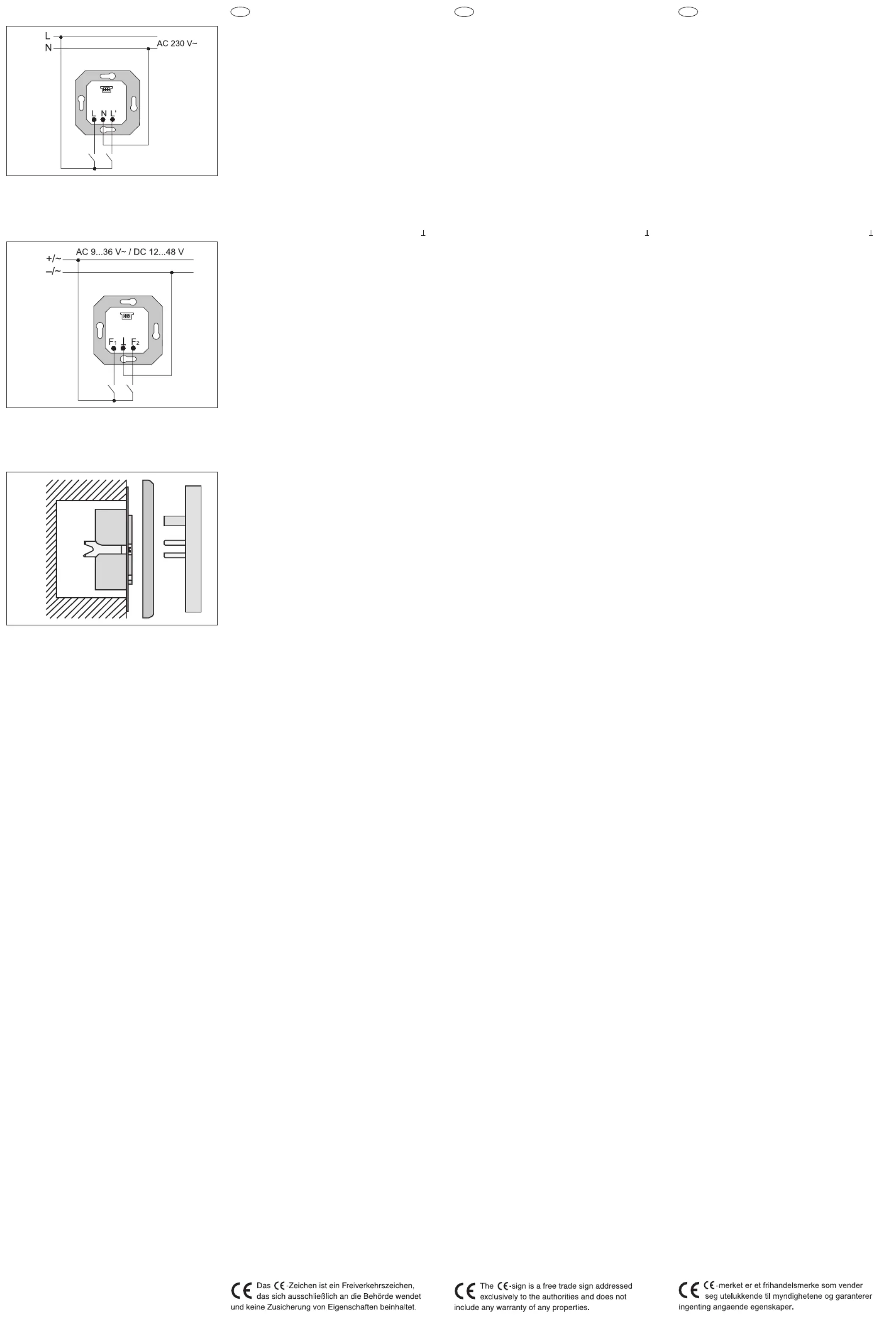

1
2
3
