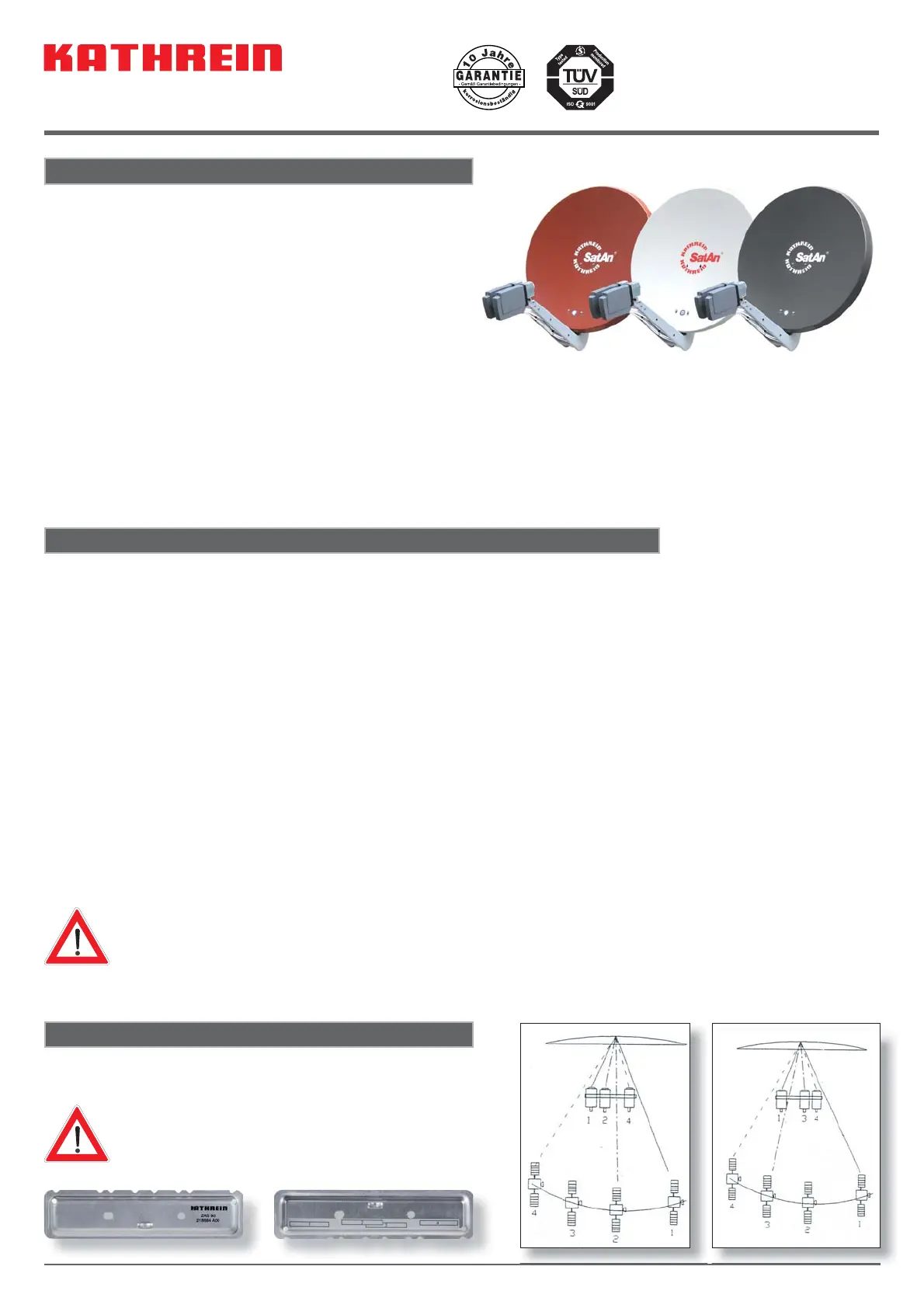

Side 1/36

1 / 36

■

Reﬂ

ektor in bewährter Aluminium-Ausführung,

pulverbeschichtet

■

Speisesystem-Halterung aus verzinktem Stahlblech,

kunststof

fbeschichtet

■

Mastbefestigung aus Stahlblech, feuerverzinkt

■

Optimale elektrische Daten durch Offset-Speisung bei

geringsten mechanischen

Abmessungen

■

Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte

für Optimierung der LNB-Positionen bei Multifeed-Empfang

■

Lieferumfang: Reﬂ

ektor, vormontierte Mast- und

Speisesystem-Halterung, Innensechskant-Schlüssel (SW 5)

CAS 90gr 20010033

CAS 90ro 20010034

CAS 90ws 20010035

Offset-Parabolantennen

Merkmale

■

Am Tragarm können, ohne zusätzliche Bauteile, zwei

Universal-Speisesysteme zum Empfang von 3° bis 4°

(z. B.

ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-

HOTBIRD) auseinander liegenden Satelliten befestigt werden

Für andere Kombinationen ist zusätzlich die Multifeed-

Adapterplatte ZAS 90 (BN 218684) erforderlich (siehe unten).

Bestimmungsgemäßer Gebrauch (Verwendungszweck)

Die Parabolantenne CAS 90 ist ausschließlich für den Empfang von Satellitensignalen und nur für den Einsatz als

Haushaltsantenne vorgesehen.

Als Haushaltsantenne gilt gemäß DIN 4131 eine Antenne mit höchstens 6 m freier Mastlänge und einem Einspannmoment bis

zu 1650 Nm.

Nicht geeignet für die Montage an schwingungsanfälligen Bauwerken.

Beachten Sie unbedingt die Angaben über die Grenzlast in den Technischen Daten (letzte Seite). Bei Überschreitung dieser Last können

Teile losbrechen!

Die Parabolantenne CAS 90 ist für die Verwendung mit einem Speisesystem (LNB) zum Empfang der Signale von einer Satellitenposi-

tion oder zwei Speisesystemen für Multifeed-Anwendungen zum Empfang der Signale von zwei Satellitenpositionen mit 3°-4° oder 6°

Satellitenabstand konzipiert.

Unter Verwendung der zusätzlich lieferbaren Multifeed-Adapterplatte ZAS 90 ist die Parabolantenne auch für drei Speisesysteme geeig-

net. Die Speisesysteme sowie Hinweise zu deren Montage gehören nicht zum Lieferumfang der Parabolantenne.

Verwenden Sie die Parabolantenne nicht zu anderen Zwecken als in dieser Anleitung angegeben! Jegliche anderweitige

Nutzung hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Insbesondere dürfen Sie niemals

• irgendwelche Bauteile verändern oder

• andere Bauteile verwenden, als vom Hersteller ausdrücklich für die Verwendung mit der Antenne vorgesehen.

Andernfalls kann es sein, dass die Antenne nicht mehr ausreichend stabil und sicher ist!

Optional erhältliches Zubehör

■

Multifeed-Adapterplatte ZAS 90 (BN 218684)

Montageposition 2 und 3 kann nicht gleichzeitig

bestückt werden. Die Elevationswerte für Ihren

Empfangsort können Sie mit der Azimut-/

Elevations-Berechnung im Internet (http://www.

kathrein.de/de/sat/index_satpos.htm) ermitteln.

2 / 36

• Auf keinen Fall dürfen Sie unter oder in der Nähe von Freileitungen Antennen montieren, andernfalls können vielleicht

unbedingt erforderliche Mindestabstände unterschritten sein. Halten Sie auch zu den Seiten mindestens 1 m Abstand zu

allen anderen elektrischen Einrichtungen ein!

Bei Berührung oder falls metallische Antennenteile elektrische Einrichtungen berühren, besteht akute Lebens-

gefahr!

• Arbeiten Sie niemals bei aufziehendem Gewitter oder während eines Gewitters an Antennenanlagen.

Es besteht Lebensgefahr!

Grundlegende Sicherheitsmaßnahmen

• Montieren Sie niemals Antennen auf Gebäuden mit leicht entzündbaren Dachabdeckungen, z. B. Stroh, Reet oder ähn-

lichen Materialien!

Andernfalls besteht Brandgefahr bei atmosphärischen Überspannungen (statische Auﬂ adung) oder Blitz-

entladungen (z. B. Gewitter).

• Die hier beschriebenen Montageschritte setzen gute handwerkliche Fähigkeiten und Kenntnisse vom Materialverhalten

bei Windeinwirkung voraus. Lassen Sie die Arbeiten daher von einem Fachmann ausführen, wenn Sie nicht selbst über

solche Voraussetzungen verfügen.

• Die montierende Person muss festes und rutschsicheres Schuhwerk tragen, schwindelfrei sein, sich sicher auf dem

Dach bewegen können sowie eine sichere Stand- und Halteposition haben (evtl. am Dach angurten).

• Vergewissern Sie sich, ob das Dach Ihr Gewicht trägt. Betreten Sie niemals brüchige oder unstabile Flächen! Wenden

Sie sich im Zweifelsfall an einen qualiﬁ zierten Fachhändler oder an einen Fachmann des Dachhandwerks, um einen

geeigneten Montageort zu ﬁ nden.

• Betreten Sie Dächer oder absturzgefährdete Stellen nur mit einem ordnungsgemäß angelegten intakten Sicherheitsgurt

oder verwenden Sie eine Arbeitsbühne.

• Leitern oder andere Steighilfen müssen in einwandfreiem Zustand (trocken, sauber und rutschfest) sein. Bauen Sie

keine waghalsigen „Klettertürme“!

• Wenn Passanten durch herabfallende Gegenstände während der Montage gefährdet werden können, müssen Sie den

Gefahrenbereich absperren! Achten Sie darauf, dass sich niemand unterhalb des Montageortes beﬁ ndet.

Es besteht Lebens-/Verletzungsgefahr durch möglichen Absturz, Durchbruch und durch evtl. herabfallende

Teile sowie die Möglichkeit, dass das Dach beschädigt wird.

• Die jeweiligen landesspeziﬁ schen Sicherheitsbestimmungen und aktuellen Normen z. B. DIN EN 60728-11 sind zu

beachten.

• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewähr-

leistung bzw. Garantie zur Folge.

Bevor Sie die Parabolantenne montieren, anschließen oder verwenden, beachten Sie unbedingt die Hinweise in dieser Anleitung!

Wenn Sie die Hinweise nicht beachten,

• können durch Fehlverhalten Gefahren für Ihre Gesundheit und Ihr Leben entstehen,

• können durch Fehler bei der Montage oder beim Anschluss Schäden an der Antenne oder am Montageort entstehen,

• haftet der Hersteller nicht für darauf zurückzuführende Fehlfunktionen und Schäden!

Bitte beachten Sie bei Arbeiten an Antennenanlagen Ihre Verantwortung für Ihre Mitmenschen!

Heben Sie die Anleitung für später auftretende Fragen auf und geben Sie diese bei einem Besitzerwechsel an den neuen Besitzer

weiter!

Montageort wählen

Der richtige Montageort ist entscheidend darüber, ob Ihre Parabolantenne sicher aufgebaut ist und optimal funktionieren kann.

Bei der Montageortwahl sind bauwerkstypische Besonderheiten zu berücksichtigen. Bei Montage an Dach- und Gebäudekanten und

zylindrischen Bauwerken ist gemäß DIN 1055, Teil 4 bzw. 4131 mit erhöhten Wind oder Schwingungsbelastungen zu rechnen. Die dyna-

mischen Eigenschaften der Antenne und des Bauwerks können sich gegenseitig beeinﬂ ussen und negativ verändern.

Bei Nichtbeachtung kann eine Überschreitung der unter den technischen Daten genannten Grenzbelastung oder Schwingungsfestigkeit

auftreten. Die Parabolantenne muss nicht unbedingt auf das Dach, weil es nicht auf die Höhe über Grund ankommt, sondern nur auf

die freie „Sicht“ zum Satelliten. Deshalb kann ein geeigneter Montageort zum Beispiel auch im Garten, auf dem Balkon, auf der Terrasse,

an einer Fassade oder an einer Garage zu ﬁ nden sein.

Wenn also möglich, sollten Sie besser nicht auf dem Dach montieren. Sie verringern damit Ihren Arbeitsaufwand und die Gefahren

bei Montagearbeiten auf dem Dach!

Produkt Specifikationer

Mærke:	Kathrein
Kategori:	Satellit antenne
Model:	CAS 90gr
Bredde:	967 mm
Vægt:	9900 g
Produktfarve:	Grafit
Pakkevægt:	13500 g
Materiale:	Aluminium
Frekvensområde:	10.70 - 12.75 GHz
Diameter:	900 mm
Pakkens dimensioner (BxDxH):	1050 x 1050 x 230 mm
Højde (maks.):	1030 mm
Niveau for antennestyrke (maks.):	39.6 dBi
