19”-Kopfstelle 18-fach-DVB-S(2)/-T(2)/-C/HDMI – DVB-C (J.83A)

UFO 97-18 HDMI 206500005

UFO 97-18 HDMI/CI 206500006

■Stand-Alone-19”-Kopfstelle (1HE) mit 16 DVB-S(2) mit DiSEqC

1.0 Unterstützung, sowie zwei DVB-S(2)/-T(2)/-C Multi-

standard Frontends (Standards nicht kombinierbar, keine DiSEqC

1.0 Unterstützung für DVB-S(2) Eingang 9) und 4

HDMI-Eingänge, Umsetzung auf 20DVB-C-konformen Ausgangskanälen (ﬂexibel einstellbar)

■Zwei redundate Weitbereichsnetzteile mit automatischer Redundanzschaltung und Lüfterüberwachung

■Fernwartung und -konﬁguration sind mit der Konﬁgurationssoftware USW 800 einstellbar

■Umfangreiche Basisband-Signalverarbeitung mit z. B. Programmﬁlterfunktionalität, NIT, LCN

■8 Sat-ZF-Eingänge mit DiSEqC

1.0-Funktionalität für Sat-Multischalter ﬂexibel auf 2 x 8 Frontends verteilbar sowie

ein Eingang (nicht schaltbar DVB-S(2)) für beide Multistandard-Frontends

■Spannungsversorgung für zwei LNB und eine aktive Antenne

■Alle Übertragungsparameter sind mit der Konﬁgurationssoftware USW800 einstellbar

■Unlimitierte Kaskadierung über IP-Netzwerk oder über den internen Switch (Systemverbund).

Gemeinsame Administrierung und Konﬁguration des Systemverbunds (NIT, LCN, Kanalbelegung ...)

■6-fach Entschlüsselungsfunktion (serielle oder parallele Entschlüsselung)

■4 HDMI-Eingänge

■Hot-Swap für Netzteil und Lüfter

■SNMP-Vorbereitung

Merkmale

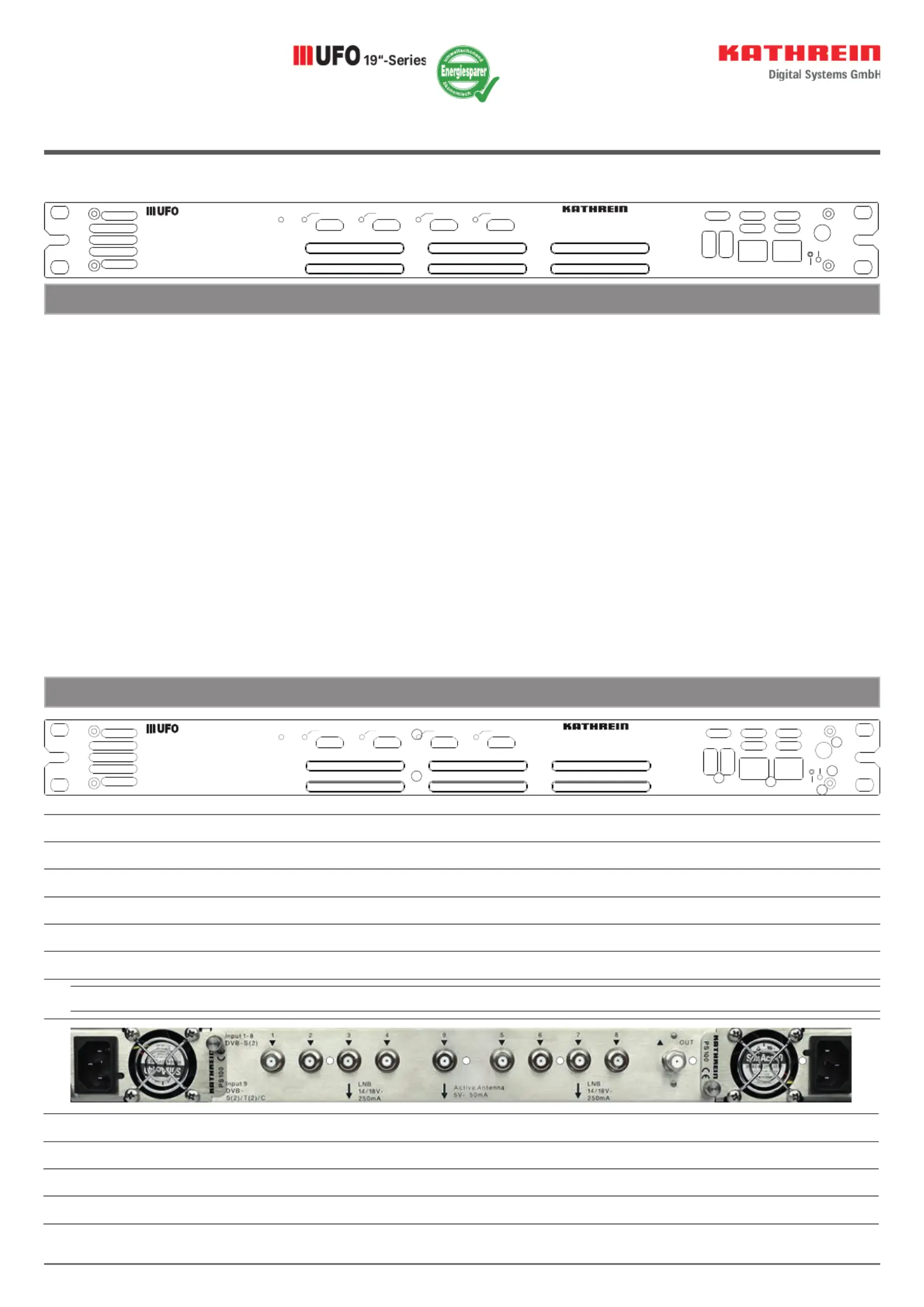

Geräteelemente

①

6x CI-Steckplatz (PCMCIA)

②

2x USB-Anschluss (Typ A)

③

2x Netzwerk-Anschluss (RJ45)

④

4 x HDMI-Eigang

⑤

Testausgang, Signalpegel –25dB, F-Buchse

⑥

Status-LED

⑦

Reset-Taste

1 3 4

①

8x Sat-ZF-Eingang | Eingangspegel: 45-90 dBµV (F-Buchse)

②

1x Sat-/Terrestrisch-/Kabel-Eingang | Eingangspegel: 55-100 dBµV (F-Buchse)

③

1x DVB-C-Ausgang | Ausgangspegel: 107 dBµV | Einstellbar –20 dB (in 0,5-dB-Stufen) (F-Buchse)

④

2x Weitbereichsnetzteil|Stromversorgung

nur UFO 97-18 HDMI/CI

Status

Reset

LAN 2LAN 1

CONTROL

USB 1

USB 2

UFO 97-18 HDMI/CI

19“-Series

HDMI-4

HDMI-3

HDMI-2 HDMI-1

-25 dB

Status

Reset

LAN 2LAN 1

CONTROL

USB 1

USB 2

UFO 97-18 HDMI/CI

19“-Series

HDMI-4

HDMI-3

HDMI-2 HDMI-1

-25 dB

2 / 2

www.kathrein-ds.com | support@kathrein-ds.com

KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Deutschland | Telefon +49 731 270 909 70

936500067/a/PM/0121/DE | Änderungen vorbehalten.

1. Installieren und starten Sie am Computer die Konﬁgurationssoftware USW800.

2. Konﬁgurieren Sie alle Kopfstellenparameter nach Bedarf.

–Die aktuelle Version der USW800 und ihre Anleitung erhalten Sie kostenlos auf

www.kathrein-ds.com.

Montage

Konﬁgurieren

LED und Reset-Taste

Status-LED

grün: OK

grün, blinkend: Softwareupdate wird durchgeführt

rot: Fehlverhalten

rot, blinkend: Fehlverhalten des Lüfter oder Netzteils. Prüfen Sie das Anschlusskabel und die Lüfter

orange: Kopfstelle startet

orange, blinkend: Kopfstelle wird von der Konﬁgurationssoftware USW800 identiﬁziert

Reset-Taste

Drücken <5s

: Kopfstelle startet neu.

Drücken >5s

: Kopfstelle stellt sich zurück auf die und startet neu. Werkseinstellungen Reset-Taste erst loslassen,

wenn die Status-LED orange leuchtet.

Drücken >5s

: Wenn ein USB-Stick angeschlossen ist und sich darauf eine gültige Updatedatei beﬁndet, dann

führt die Kopfstelle ein Update durch und startet neu.

Die Reset-Taste ist zum Schutz vor versehentlicher Betätigung versenkt. Verwenden Sie zum Drücken der Reset-Taste ein Hilfs-

mittel, z.B. einen Kugelschreiber.

Voraussetzung: Es beﬁndet sich eine gültige Updatedatei auf dem USB-Stick. Mehr dazu in der Anleitung der Konﬁgurationssoft-

ware USW800.

Die UFO 19”-Series Produkte sind nur für die Montage in 19-Zoll-Schränken / Gehäusen vorgesehen.

Für die sichere Installation in 19-Zoll-Schränken / Gehäusen, müssen für die linke und rechte Seite zusätzliche Führungs-

schienen verwendet werden. Diese sind nicht Teil des Lieferumfangs.

Lieferumfang

●UFO 97-18 HDMI | UFO 97-18 HDMI/CI

●Anwendungshinweis (Die aktuelle Version diesese Dokuments ﬁnden Sie auf

www.kathrein-ds.com)

●Sicherheitshinweis

●2x Netzkabel

●Käﬁgmutternset
