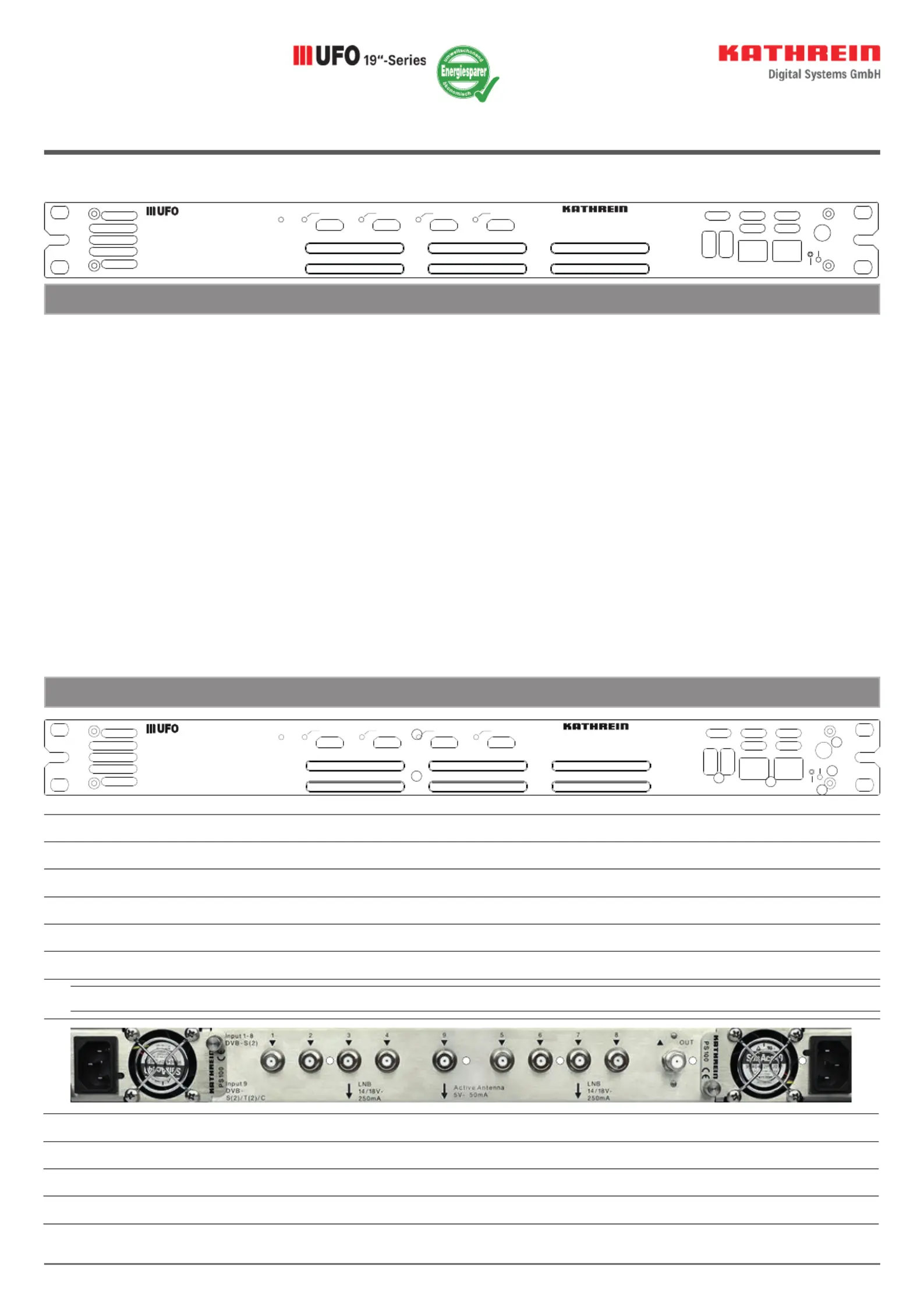

19”-Kopfstelle 18-fach-DVB-S(2)/-T(2)/-C/HDMI – DVB-C (J.83A)
UFO 97-18 HDMI 206500005
UFO 97-18 HDMI/CI 206500006
■Stand-Alone-19”-Kopfstelle (1HE) mit 16 DVB-S(2) mit DiSEqC
TM
1.0 Unterstützung, sowie zwei DVB-S(2)/-T(2)/-C Multi-
standard Frontends (Standards nicht kombinierbar, keine DiSEqC
TM
1.0 Unterstützung für DVB-S(2) Eingang 9) und 4
■Zwei redundate Weitbereichsnetzteile mit automatischer Redundanzschaltung und Lüfterüberwachung
■Fernwartung und -konfiguration sind mit der Konfigurationssoftware USW 800 einstellbar
■Umfangreiche Basisband-Signalverarbeitung mit z. B. Programmfilterfunktionalität, NIT, LCN
■8 Sat-ZF-Eingänge mit DiSEqC
TM
1.0-Funktionalität für Sat-Multischalter flexibel auf 2 x 8 Frontends verteilbar sowie
ein Eingang (nicht schaltbar DVB-S(2)) für beide Multistandard-Frontends
■Spannungsversorgung für zwei LNB und eine aktive Antenne
■Alle Übertragungsparameter sind mit der Konfigurationssoftware USW800 einstellbar
■Unlimitierte Kaskadierung über IP-Netzwerk oder über den internen Switch (Systemverbund).
Gemeinsame Administrierung und Konfiguration des Systemverbunds (NIT, LCN, Kanalbelegung ...)
■6-fach Entschlüsselungsfunktion (serielle oder parallele Entschlüsselung)
1)
■4 HDMI-Eingänge
■Hot-Swap für Netzteil und Lüfter
■SNMP-Vorbereitung
Merkmale
Geräteelemente
①
6x CI-Steckplatz (PCMCIA)
1)
②
2x USB-Anschluss (Typ A)
③
2x Netzwerk-Anschluss (RJ45)
④
4 x HDMI-Eigang
⑤
Testausgang, Signalpegel –25dB, F-Buchse
⑥
Status-LED
⑦
Reset-Taste
1
1 3 4
2
①
8x Sat-ZF-Eingang | Eingangspegel: 45-90 dBµV (F-Buchse)
②
1x Sat-/Terrestrisch-/Kabel-Eingang | Eingangspegel: 55-100 dBµV (F-Buchse)
③
1x DVB-C-Ausgang | Ausgangspegel: 107 dBµV | Einstellbar –20 dB (in 0,5-dB-Stufen) (F-Buchse)
④
2x Weitbereichsnetzteil|Stromversorgung
1)
nur UFO 97-18 HDMI/CI
Status
Reset
LAN 2LAN 1
CONTROL
USB 1
USB 2
UFO 97-18 HDMI/CI
19“-Series
HDMI-4
HDMI-3
HDMI-2 HDMI-1
2
1
3
4
5
6
TP
-25 dB
1
2
3
4
5
6
Status
Reset
LAN 2LAN 1
CONTROL
USB 1
USB 2
UFO 97-18 HDMI/CI
19“-Series
HDMI-4
HDMI-3
HDMI-2 HDMI-1
2
1
3
4
5
6
TP
-25 dB
7
2 / 2
www.kathrein-ds.com | support@kathrein-ds.com
KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Deutschland | Telefon +49 731 270 909 70
936500067/a/PM/0121/DE | Änderungen vorbehalten.
1. Installieren und starten Sie am Computer die Konfigurationssoftware USW800.
2. Konfigurieren Sie alle Kopfstellenparameter nach Bedarf.
–Die aktuelle Version der USW800 und ihre Anleitung erhalten Sie kostenlos auf www.kathrein-ds.com.
Montage
Konfigurieren
LED und Reset-Taste
Status-LED
grün: OK
grün, blinkend: Softwareupdate wird durchgeführt
rot: Fehlverhalten
rot, blinkend: Fehlverhalten des Lüfter oder Netzteils. Prüfen Sie das Anschlusskabel und die Lüfter
orange: Kopfstelle startet
orange, blinkend: Kopfstelle wird von der Konfigurationssoftware USW800 identifiziert
Reset-Taste
Drücken <5s
1)
: Kopfstelle startet neu.
Drücken >5s
1)
: Kopfstelle stellt sich zurück auf die und startet neu. Werkseinstellungen Reset-Taste erst loslassen,
wenn die Status-LED orange leuchtet.
Drücken >5s
1)
: Wenn ein USB-Stick angeschlossen ist und sich darauf eine gültige Updatedatei befindet, dann
führt die Kopfstelle ein Update durch und startet neu.
2)
1)
Die Reset-Taste ist zum Schutz vor versehentlicher Betätigung versenkt. Verwenden Sie zum Drücken der Reset-Taste ein Hilfs-
mittel, z.B. einen Kugelschreiber.
2)
Voraussetzung: Es befindet sich eine gültige Updatedatei auf dem USB-Stick. Mehr dazu in der Anleitung der Konfigurationssoft-
ware USW800.
Die UFO 19”-Series Produkte sind nur für die Montage in 19-Zoll-Schränken / Gehäusen vorgesehen.
Für die sichere Installation in 19-Zoll-Schränken / Gehäusen, müssen für die linke und rechte Seite zusätzliche Führungs-
schienen verwendet werden. Diese sind nicht Teil des Lieferumfangs.
Lieferumfang
●UFO 97-18 HDMI | UFO 97-18 HDMI/CI
●Anwendungshinweis (Die aktuelle Version diesese Dokuments finden Sie auf www.kathrein-ds.com)
●Sicherheitshinweis
●2x Netzkabel
●Käfigmutternset
