INSPIRE K1

MIDI TOWER CASE

U S E R M A N U A L

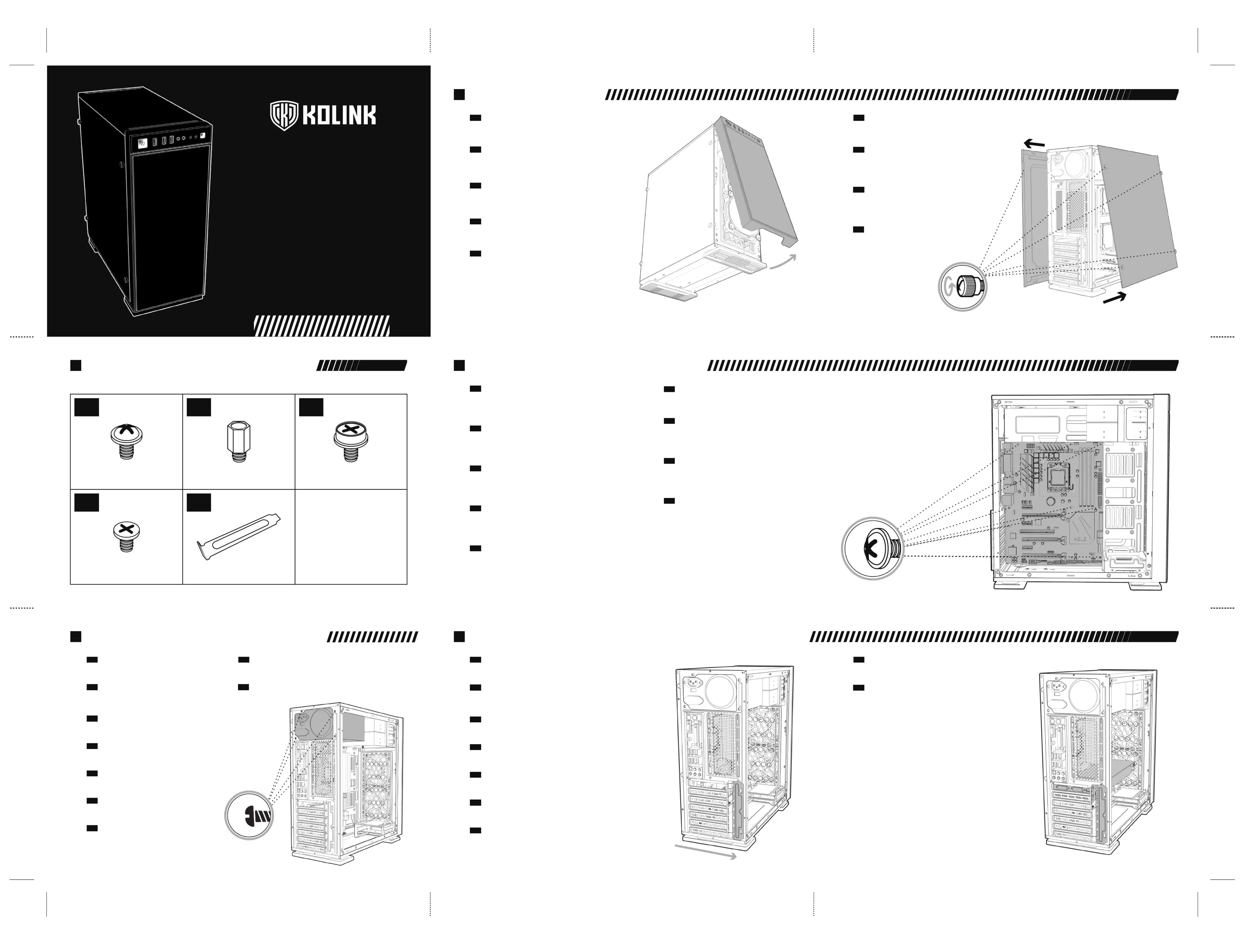

• Left Panel - Remove the 4 thumbscrews and carefully lift off.

• Right Panel - Unscrew the 2 thumbscrews and slide off.

• Front Panel - Find the bottom cut out, stabilise the chassis with one hand, and pull from the cutout

with a little force until the clips release (be wary of connected wires from the I/O panel).

PANEL REMOVAL

• Linkes Seitenteil - Lösen Sie die vier Rändelschrauben und heben Sie das Seitenteil vorsichtig ab.

• Rechtes Seitenteil - Lösen Sie die beiden Rändelschrauben, ziehen Sie das Seitenteil etwas nach

hinten und heben Sie es vorsichtig ab.

• Vorderseite - Suchen Sie den Ausschnitt am unteren Teil der Front, halten Sie gleichzeitig das Chassis

mit einer Hand fest und ziehen Sie mit etwas Kraft am Ausschnitt, bis sich die Clips lösen (achten Sie

auf die angeschlossenen Kabel des I/O-Panels).

ENTFERNEN DER SEITENTEILE

• Panneau gauche – dévisser les 4 vis et retirer avec précaution.

• Panneau droit – dévisser les 2 vis et faire glisser.

• Panneau avant – localiser le renfoncement vers le bas du panneau, stabiliser le châssis avec une main

et tirer à partir du renfoncement jusqu’à ce que le clip lâche (faire attention aux câbles du panneau I/O).

RETRAIT DE PANNEAU

• Painel Esquerdo - Remova os 4 parafusos e cuidadosamente deslize o painel.

• Painel Direito - Remova os 2 parafusos e cuidadosamente deslize o painel.

• Painel Frontal - Encontre a saliência em baixo, segure a caixa com uma mão e puxe a partir da saliência,

com pouca força, até os clipes saírem (tenha atenção aos fios conectados do painel de I/O).

REMOÇÃO DOS PAINÉIS

• Lewy panel - Odkręć 4 szybkośrubki i ostrożnie podnieś panel.

• Prawy panel - Odkręć 2 szybkośrubki i wysuń panel.

• Panel przedni - znajdź dolne wycięcie, ustabilizuj obudowę jedna ręką i wyciągnij za wycięcie z niewielką siłą,

aż zwolnią zatrzaski (uważaj na podłączone przewody z panelu I/O).

OTWIERANIE PANELI

• Align your motherboard with the chassis to locate where the stand-offs should be installed.

Once done, remove the motherboard and fasten stand-offs accordingly.

• Insert your motherboard I/O plate into the cutout at the rear of the case.

• Place your motherboard into the chassis, making sure the rear ports fit into the I/O plate.

• Use the provided motherboard screws to attach your motherboard to the chassis.

MOTHERBOARD INSTALLATION

• Richten Sie Ihr Mainboard im Gehäuse aus, um festzustellen, wo die Abstandshalter befestigt werden sollen.

Entfernen Sie anschließend das Mainboard und verschrauben Sie die Abstandshalter an den vermerkten Stellen.

• Befestigen Sie das I/O-Shield ihres Mainboards im Ausschnitt an der Rückseite des Gehäuses.

• Platzieren Sie Ihr Motherboard im Gehäuse und achten Sie darauf, dass die hinteren Anschlüsse in das I/O-Shield passen.

• Verwenden Sie die mitgelieferten Schrauben Ihres Mainboards, um es an den Abstandshaltern im Gehäuse zu befestigen.

MAINBOARD INSTALLATION

• Aligner la carte-mère avec le chassis pour déterminer où installer les rails. Une fois fait,

retirer la carte-mère et fixer les rails en conséquence.

• Insérer la plaque I/O de votre carte-mère dans l'emplacement à l'arrière du boîtier.

• Placer la carte-mère dans le chassis, en prenant soin que les ports arrière s'adaptent bien avec la plaque.

• Utiliser les vis à carte-mère fournies pour fixer la carte-mère au chassis.

INSTALLATION DE LA CARTE MÈRE

• Alinhe a sua motherboard com o chassis, para localizar onde os apoios da motherboard deverão ser instalados.

Quando terminar, remova a motherboard e aperte os apoios, de acordo com a verificação anterior.

• Insira o espelho da motherboard na ranhura localizada na traseira da caixa.

• Posicione a sua motherboard no chassis, certificando-se que as portas traseiras encaixam no espelho da motherboard.

• Use os parafusos incluídos para segurar a motherboard ao chassis.

INSTALAÇÃO DA MOTHERBOARD

• Wyrównaj płytę główną z obudową, aby zlokalizować miejsca, w których powinny być zainstalowane dystanse.

Po zakończeniu wyjmij płytę główną i odpowiednio zamocuj dystanse.

• Dopasuj porty I/O płyty głównej do wycięcia z tyłu obudowy.

• Umieść płytę główną w obudowie, upewniając się, że tylne porty pasują do płyty I/O.

• Użyj dołączonych śrub do płyty głównej, aby przymocować płytę główną do obudowy.

INSTALACJA PŁYTY GŁÓWNEJ

• Vänster panel - Lossa och skruva av de fyra tumskruvarna och lyft av panelen försiktigt.

• Höger panel - Lossa och skruva av de två tumskruvarna och skjut av panelen.

• Främre panel - Under panelen finns en greppyta, stabilisera chassit med en hand och dra sedan

panelen framåt tills den släpper från chassit (Var försiktig då kablar till I/O-panelen är dragna bakom

frontpanelen).

AVLÄGSNANDE AV PANELER

• Venstre panel - Skru de fire tommelskruene ut og løft forsiktig panelet av.

• Høyre panel - Skru de to tommelskruene ut og skyv panelet av.

• Frontpanel – På panelets underside er det en gripeflate, stabiliser chassiset med en hånd og trekk

deretter panelet framover til det løser ut fra chassiset (vær forsiktig når kabler til I / O-panelet

trekkes bak frontpanelet).

FJERNING AV PANELER

• Bal oldali panel - Csavarja ki a 4 csavart, és óvatosan emelje fel az olallapot.

• Jobb oldali panel - Csavarja ki a két csavart és csúsztassa le az oldallapot.

• Elülsõ panel - Keresse meg az alsó metszetet, egyik kézzel tartson rá a házra és óvatosan

húzza ki a kivágásnál az elõlapot (legyen óvatos az I/O vezetékekkel).

PANEL ELTÁVOLÍTÁSA

• Vasen paneeli - Irroita neljä sormiruuvia ja nosta varovasti.

• Oikea paneeli - Irroita kaksi sormiruuvia ja liu'uta irti.

• Etupaneeli - Ota kiinni etualareunasta ja toisella kädellä tue koteloa. Vedä etupaneelia napakasti ulospäin

kunnes kiinnikekynnet vapautuvat (varo etupaneelin johtoja).

PANEELIEN IRROTUS

• Håll moderkortet över moderkortsplåten i chassit för att lokalisera vart

moderkortsdistanserna skall placeras. Fäst därefter moderkortsdistanserna så att moderkortet

kan fästas i chassit. - Installera I/O-plåten för ditt moderkort baktill i chassit.

• Placera moderkortet i chassit och se till att det passas in i I/O-panelen.

• Fäst moderkortet med de medföljande skruvarna i chassit.

INSTALLATION AV MODERKORT

• Hold hovedkortet over hovedkortplaten i chassiset for å finne hvor hovedkortavstandene

skal plasseres. Fest deretter hovedkortavstandene slik at hovedkortet kan festes til chassiset.

• Installer I/O-platen til hovedkortet på baksiden av chassiset.

• Sett hovedkortet i chassiset og pass på at det passer inn i I/O-panelet.

• Fest hovedkortet med de medfølgende skruene til chassiset.

HOVEDKORT INSTALLASJON

• Igazítsa az alaplapot a házba, hogy megállapítsa a pontos elhelyezkedését.

Ha elkészült, távolítsa el az alaplapot, és ennek megfelelően rögzítse a távtartókat

• Helyezze be az alaplap I / O lemezét a ház hátulján lévő kivágásba.

• Helyezze az alaplapot a házba, ügyelve arra, hogy a hátsó csatlakozók

illeszkedjenek az I / O lemezbe.

• Használja a mellékelt alaplapcsavarokat az alaplap rögzítéséhez.

ALAPLAP BEHELYEZÉSE

• Kiinnitä emolevyn kannakeruuvit koteloon oikeille paikoilleen emolevyn mukaisesti.

Aseta emolevyn IO-suoja ja sen jälkeen emolevy paikalleen ja ruuvaa kiinni

mukana tulevilla ruuveilla.

EMOLEVYN ASENNUS

• Remove the rear PCI-E slot covers as necessary (depending on the slot size of your card).

• Carefully position and slide your PCI-E card into place, then secure with the add-on card screws supplied.

GRAPHICS CARD/PCI-E CARD INSTALLATION

• Entfernen Sie bei Bedarf die rückseitigen PCI-Blenden (abhängig von der Steckplatzgröße Ihrer Karte).

• Positionieren und schieben Sie Ihre PCI-E-Karte vorsichtig in den entsprechen Slot im Mainboard und an die PCI-Slots

am Gehäuse. Sichern Sie die Karte am Gehäuse mit den zuvor entfernten Schrauben.

INSTALLATION DER GRAFIKKARTE/PCI-E-KARTE

• Retirer les protections arrières du slot PCI-E si nécessaire (dépendant de la taille du slot de votre carte).

• Positionner avec précaution et insérer la carte PCI-E à sa place, puis sécuriser avec les vis incluses.

INSTALLATION DE LA CARTE GRAPHIQUE/CARTE PCI-E

• Remova as tampas das portas PCI-E necessárias (dependendo do tamanho da sua placa).

• Posicione cuidadosamente, encaixe a placa PCI-E na porta apropriada e aperte-a com os parafusos incluídos.

INSTALAÇÃO DA PLACA GRÁFICA/PLACA PCI-E

• Zdejmij zaślepki PCI-E (w zależności od rozmiaru gniazda karty).

• Ostrożnie umieść i wsuń kartę PCI-E na miejsce, a następnie zabezpiecz załączonymi wkrętami do kart rozszerzeń.

INSTALACJA KARTY GRAFICZNEJ/KARTY PCI-E

• Avlägsna täckplåten för den plats där respektive kort skall monteras.

• Skjut sedan försiktigt in och placera PCI-E-kortet och färst det med en av de medföljande passande skruvarna.

INSTALLATION AV GRAFIKKORT/PCI-E-KORT

• Fjern dekselet der kort skal monteres.

• Trykk deretter forsiktig inn og plasser PCI-E-kortet og fest det med en av de medfølgende skruene.

INSTALLASJON AV GRAFIKKORT/PCI E-KORT

• Szükség esetén távolítsa el a hátsó PCI-E foglalat fedelét (a videokártya méretétõl függõen).

• Óvatosan helyezze be és csúsztassa a PCI-E kártyát a helyére, majd rögzítse a mellékelt csavarokkal.

VIDEOKÁRTYA/PCI-E KÁRTYA BESZERELÉSE

• Irroita tarpeelliset PCI-E suojalevyt (asennettavan kortin mukaisesti).

• Asenna PCI-E kortti varovasti paikalleen ja kiinnitä ruuvilla koteloon.

NÄYTÖNOHJAIMEN/PCI-E-KORTIN ASENNUS

PANEL REMOVAL

MOTHERBOARD INSTALLATION

GRAPHICS CARD/PCI-E CARD INSTALLATION

ACCESSORY PACK CONTENTS

POWER SUPPLY INSTALLATION

• Plasser strømforsyningen / PSU øverst i chassiset.

• Finn riktig hullmønster og fest strømforsyningen med skruene som følger med.

STRØMFORSYNING/PSU-INSTALLASJON

• Helyezze a tápegységet a ház hátsó részébe, a tápegységburkolaton belül.

• Igazítsa a furatokhoz és rögzítse csavarokkal.

TÁPEGYSÉG BEHELYEZÉSE

• Schieben Sie das Netzteil in den oberen Teil des Gehäuses.

• Richten Sie die Gewinde des Netzteils an den Bohrungen im Gehäuse aus und

sichern Sie es mit den Schrauben, die dem Netzteil beiliegen.

INSTALLATION DES NETZTEILS

• Placer le bloc d’alimentation dans la partie supérieure du boîtier.

• Aligner les trous et sécuriser avec les vis.

INSTALLATION DU BLOC D’ALIMENTATION

• Posicione a Fonte de Alimentação no topo da caixa.

• Alinhe-a com as furações no chassis e segure-a com parafusos.

INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

• Umieść zasilacz na górze obudowy.

• Dopasuj otwory i zabezpiecz śrubami.

INSTALACJA ZASILACZA

• Placera nätdelen/PSU överst i chassit

• Hitta rätt hålbild och fäst nätdelen med de medföljande skruvarna.

INSTALLATION AV NÄTDEL/PSU

• Aseta virtalähde kotelon yläosaan.

• Kohdenna virtalähde paikalleen ja kiinnitä koteloon ruuveilla.

VIRTALÄHTEEN ASENNUS

• Place PSU at the top of the case.

• Align the holes and secure with screws.

POWER SUPPLY INSTALLATION

x11 x5

x4 x1

Motherboard Screws Motherboard Stand-off

3.5” Drive Screw PCI Slot

Add-on Card Screw

3.5" HDD INSTALLATION

2.5" SDD INSTALLATION

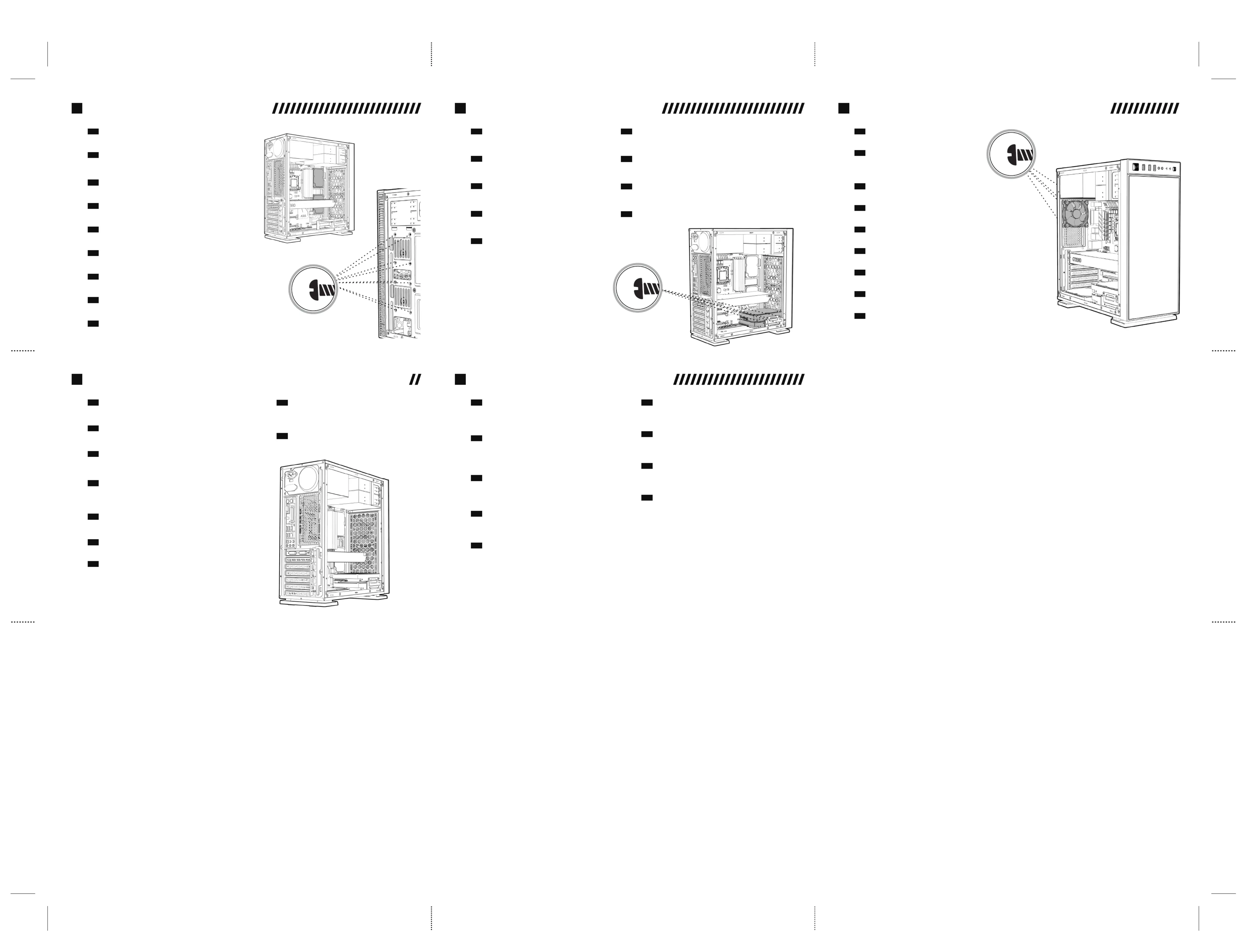

• Finn riktig hullmønster og fest deretter viften med skruer.

MONTERING AV VIFTER FORAN OG BAK

• Igazítsa a ventilátort a ház furataihoz és csavarokkal rögzítse.

ELSŐ/HÁTSÓ VENTILÁTOR SZERELÉSE

• Hitta rätt hålbild och fäst sedan fläkten med skruvar.

INSTALLATION AV FLÄKTAR I FRONT OCH BAK

• Kohdenna tuuletin kotelon ruuvireikiin ja ruuvaa kiinni.

ETU-/TAKATUULETTIMIEN ASENNUS

• Richten Sie Ihren Lüfter an den Bohrungen am Gehäuse aus und sichern Sie ihn

mit den Schrauben, die dem Lüfter beiliegen.

INSTALLATION DES VORDER-

UND RÜCKSEITIGEN LÜFTERS

• Aligner le ventilateur avec les trous à vis du châssis et sécuriser avec les vis.

INSTALLATION DU VENTILATEUR AVANT/ARRIÈRE

• Alinhe a ventoinha com as furações no chassis e aperte com parafusos.

INSTALAÇÃO DE VENTOINHAS À FRENTE/ATRÁS

• Dopasuj wentylator do otworów w obudowie i zabezpiecz śrubami.

INSTALACJA WENTYLATORA PRZEDNIEGO/TYLNEGO

• Align your fan to the screw holes on the chassis and secure with screws.

FRONT/REAR FAN INSTALLATION

• Først fest viftene til radiatoren.

• Fest radiatorens chassis med skruer. Fest skruene fra utsiden.

INSTALLASJON AV RADIATOR FOR

VANNKJØLING

• Rögzítse a ventilátorokat a radiátorra, majd rögzítse a radiátort a házon belül csavarok segítségével.

VÍZHŰTŐ BESZERELÉSE

• Fäst först fläktarna i radiatorn.

• Fäst radiatorn chassit med hjälp av skruvar. Fäst skruvarna utifrån.

INSTALLATION AV RADIATOR FÖR

VATTENKYLNING

• Kiinnitä tuulettimet jäähdyttimeen ja sen jälkeen kiinnitä jäähdytin koteloon.

VESIJÄÄHDYTTIMEN ASENNUS

• Befestigen Sie die Lüfter am Radiator und dann den Radiator im Inneren des Gehäuses,

indem Sie ihn mit Schrauben von außen befestigen.

INSTALLATION DES RADIATORS

• Sécuriser les ventilateurs au radiateur, puis l'attacher à l'intérieur du chassis en sécurisant avec les vis depuis l'extérieur.

INSTALLATION DU RADIATEUR

WATERCOOLING

• Junte as ventoinhas ao radiador, posicione o radiador no chassis alinhado com as furações e segure com

parafusos, a partir do exterior.

INSTALAÇÃO DE RADIADOR PARA

WATERCOOLING

• Przymocuj wentylatory do chłodnicy, a następnie zamocuj chłodnicę wewnątrz obudowy,

mocując śrubami od zewnątrz.

INSTALACJA CHŁODZENIA WODNEGO

• Secure the fans to the radiator, then fasten the radiator inside the chassis by

securing with screws from the outside.

WATERCOOLING RADIATOR INSTALLATION

• Schieben Sie das Laufwerk in einen der 3,5"-Schächte an der Vorderseite des Gehäuses.

• Sichern Sie das Laufwerk an beiden Seiten mit Schrauben, die Sie per Hand festdrehen.

3.5" HDD-INSTALLATION

• Faire glisser les anses 3.5" en bas du châssis.

• Insérer le disque sur le côté droit et sécuriser avec les vis, bien serrer.

INSTALLATION D’UN HDD 3.5"

• Deslize a unidade na baía de 3.5" no painel frontal da caixa.

• Segure a unidade em ambos os lados com os parafusos incluídos e aperte manualmente.

INSTALAÇÃO DE HDD 3.5"

• Wsuń napęd do wnęki 3,5" z przodu obudowy.

• Zabezpiecz napęd po obu stronach za pomocą dostarczonych śrub.

INSTALACJA DYSKU HDD 3.5"

• Skyv harddisken inn i 3.5" spor i fronten av chassiset.

• Fest deretter harddisken til chassiset på begge sider med de medfølgende skruene.

3.5" HDD-INSTALLASJON

• Csúsztassa a HDD-t a ház elején lévõ 3,5"-os férõhelyhez.

• A mellékelt csavarokkal rögzítse a HDD-t mindkét oldalon.

3.5" HDD BESZERELÉSE

• Skjut in HDD i/på 3,5 fack i den främre delen på chassit.

• Fäst sedan HDD i chassit på båda sidorna med medföljande skruvar.

3.5" HDD INSTALLATION

• Aseta kovalevy 3.5" kehikkoon kotelon etuosassa.

• Kiinnitä kovalevy kummaltakin puolelta ruuveilla.

3.5" HDD ASENNUS

• Slide the drive into/onto the 3.5" bay at the front of the case.

• Secure the drive on both sides using the provided screws and hand tighten.

3.5" HDD INSTALLATION

• Finn riktig hullmønster og fest enheten med skruer bakfra.

INSTALLASJON AV 2,5" ENHETER/SSD

• Igazítsa az SSD-t a furatokhoz és rögzítse csavarokkal.

2,5" SSD BESZERELÉSE

• Hitta rätt hålbild och fäst enheten med skruvar bakifrån.

INSTALLATION AV 2,5" ENHETER/SSD

• Kohdenna SSD ruuvireikiin ja ruuvaa kiinni.

2.5" SSD ASENNUS

• Richten Sie Ihre SSD an den Bohrungen am Gehäuse aus und sichern Sie sie mit

Schrauben vonder Rückseite aus.

2,5" SSD-INSTALLATION (VORDERSEITE)

• Aligner le disque sur les trous à vis et sécuriser avec les vis de l’arrière.

INSTALLATION D’UN SSD 2.5"

• Alinhe a unidade com as furações no chassis e aperte-a com parafusos a partir do painel traseiro.

INSTALAÇÃO DE SSD 2.5"

• Dopasuj napęd do otworów i zabezpiecz śrubami od tylu.

INSTALACJA DYSKU SSD 2.5"

• Align your drive over the screw holes and secure with screws from the rear.

2.5" SSD INSTALLATION

• Kontroller etiketten for hver kontakt fra I/O -panelet for å identifisere funksjonen.

• Kontroller deretter hovedkortets bruksanvisning og koble den til den respektive kontakten. Forsikre deg om

at alle kontaktene er riktig tilkoblet for å hindre skade og at alt fungerer som det skal.

INSTALLASJON AV I/O-PANEL

• Ellenõrizze az I/O panel jelzéseit a funkciók beazonosítása céljából.

• Az alaplap kézikönyve alapján kösse be az egyes I/O vezetékeket. Gyõzõdjön meg róla,

hogy megfelelõen vannak-e bekötve a polaritás szerint.

I/O PANEL BESZERELÉSE

• Kontrollera märkningen för varje kontakt från I/O-panelen för att identifiera dess funktion.

• Kontrollera sedan moderkortets manual och anslut respektive kontakt. Dubbelkolla så att samtliga

kontakter anslutits korrekt för att undvika skador samt säkerställa att allt fungerar som det skall.

INSTALLATION AV I/O-PANEL

• Tarkista jokaisen liittimen nimike huolellisesti niiden toiminnon varmistamiseksi.

• Selvitä emolevyn ohjekirjasta mihin liittimeen mikäkin johdin tulee kiinnittää. Varmista, että + ja - johtimet

on asennettu oikeille paikoille, jotta laite toimii oikein eikä vahinkoja synny.

I/O-PANEELIN ASENNUS

• Überprüfen Sie sorgfältig die Beschriftung der einzelnen Stecker an den Kabeln des I/O-Panels,

um ihre Funktion zu identifizieren.

• Konsultieren Sie das Handbuch ihres Mainboards, um festzustellen, wohin jedes Kabel gehört und stecken

Sie sie nacheinander an. Bitte vergewissern Sie sich, dass sie richtig gepolt sind, um Fehlfunktionen oder

Beschädigungen zu vermeiden.

ANSCHLUSS DES I/O-PANELS

• Vérifier attentivement chaque label sur les connecteurs du panneau I/O afin d’identifier leur fonction.

• Comparer avec le manuel de la carte mère pour localiser où chaque câble doit être installé, puis les

connecter un par un. Prenez soin qu’ils soient installés avec la polarité adéquate pour éviter un

disfonctionnement ou tout dommage.

INSTALLATION DU PANNEAU I/O

• Verifique cuidadosamente a marcação de cada conector do painel I/O e identifique a sua função.

• De acordo com o manual da Motherboard, localize onde cada conector deverá ser instalado, e instale

um de cada vez. Por favor, assegure-se que os conectores são instalados na polaridade correta para evitar avarias.

INSTALAÇÃO DO PAINEL I/O

• Dokładnie sprawdź oznaczenie każdego złącza panelu I/O, aby zidentyfikować ich funkcje.

• Przejdź do instrukcji płyty głównej, aby zlokalizować miejsce instalacji każdego przewodu, a następnie

zabezpieczyć go pojedynczo. Upewnij się, ze są one zainstalowane we właściwej biegunowości, aby uniknąć

nieprawidłowego działania lub uszkodzenia.

INSTALACJA PANELU I/O

• Carefully check the labelling of each connector from the I/O panel to identify their function.

• Cross reference with the motherboard manual to locate where each wire should be installed,

then secure one at a time. Please ensure they are installed in the correct polarity to

avoid non-function or damage.

I/O PANEL INSTALLATION

Produkt Specifikationer

Mærke:	Kolink
Kategori:	Computerbehuizing
Model:	Inspire K1
Type:	PC
Bredde:	175 mm
Dybde:	410 mm
Højde:	350 mm
Vægt:	3500 g
Produktfarve:	Sort
Pakkedybde:	463 mm
Pakkebredde:	209 mm
Pakkehøjde:	432 mm
Formfaktor:	Midi Tower
Antal USB 2.0-porte:	2
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	1
Materiale:	Acrylic, Steel, Tempered glass
Fjernbetjening inkluderet:	Ja
Lydindgang:	Ja
Belysning:	Ja
Belysningsfarve:	Blue, Green, Red
Lydudgang:	Ja
Strømforsyning inkluderet:	Ingen
Forbedret kabelstyring:	Ja
Antal 3.5" bays:	3
Understøttet motherboard, formfaktorer:	ATX, Micro ATX, Mini-ITX
Antal 2.5" bays:	2
Siderude:	Ja
Antal udvidelsesporte:	7
Maksimal højde på CPU-køler:	150 mm
Maksimal længde på grafikkort:	350 mm
Maksimal PSU længde:	160 mm
Understøttede HDD-størrelser:	2.5, 3.5 "
Placering af strømforsyning:	Bagside
Frontventiler installeret:	2x 120 mm
Antal understøttede frontventilatorer (maks.):	2
Bagerste ventilatorer installeret:	1x 80 mm
Antal understøttede bagerste ventilatorer (maks.):	2
Understøttede diametre for bagerste ventilatorer:	80 mm
Kapacitet for flydende nedkøling:	Ja
Ventilatorstik:	6-benet
Understøttede diametre for sideventilatorer:	120 mm
Understøttede strømforsyning formfaktorer:	ATX
Antal understøttede sideventilatorer (maks.):	1
