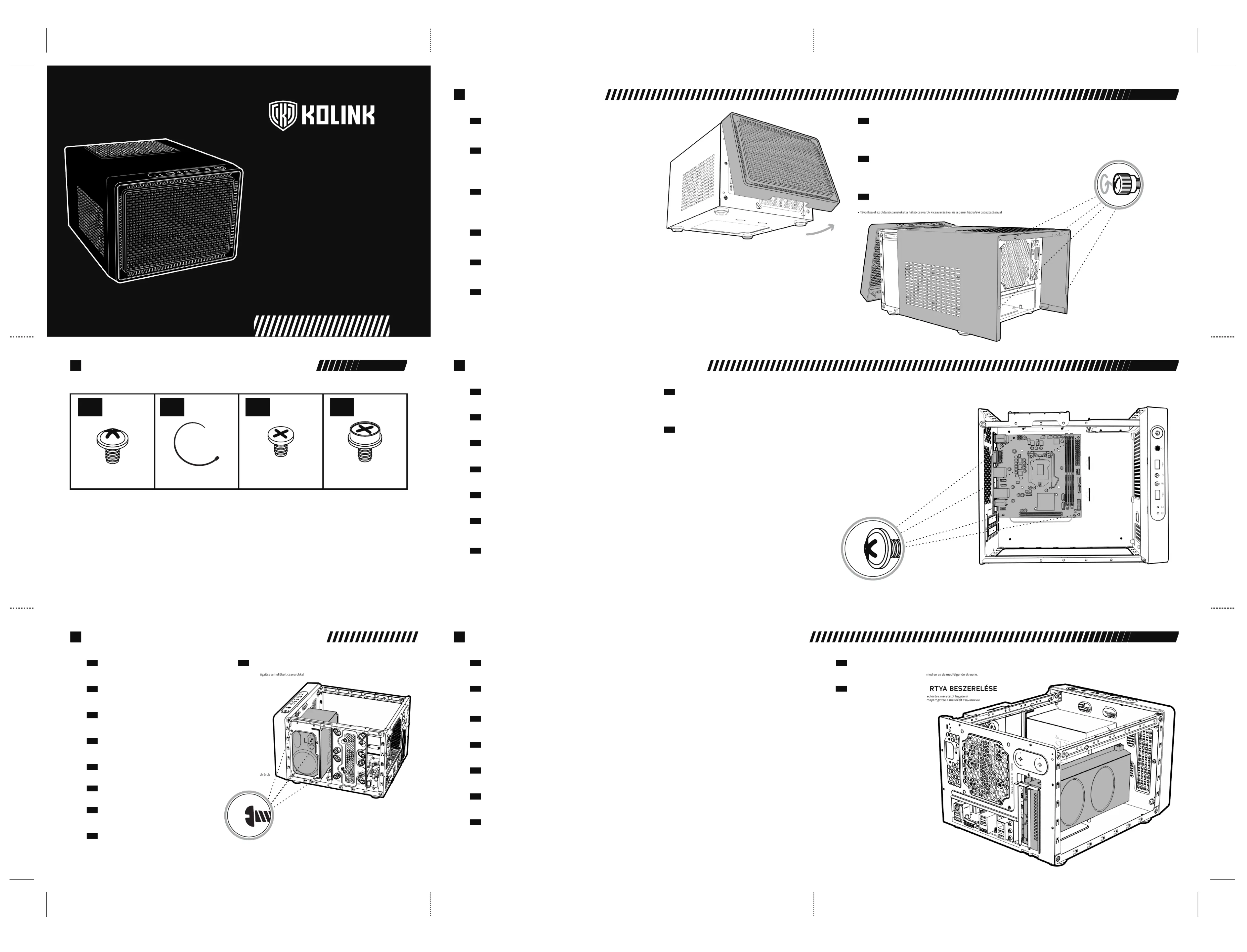

SATELLITE

MINI-ITX CASE

U S E R M A N U A L

• Take off the front panel by pulling carefully from the bottom of the panel

• Take off the top panel by unscrewing the rear thumbscrews and sliding the panel backwards

• Remove the side panels by unscrewing the rear thumbscrews and sliding the panel backwards

FRONT/TOP/SIDE PANEL REMOVAL

• Die vordere Abdeckung lässt sich durch sanftes Ziehen nach vorne am unteren Teil des Panels entfernen

• Die obere Abdeckung lässt sich durch sanftes Ziehen nach oben am hinteren Teil des Deckels entfernen

• Zum Entfernen der seitlichen Panele müssen zunächst die Schrauben entfernt werden. Anschließend

können die Panels durch sanftes Ziehen nach hinten abgenommen werden

ENTFERNEN DER VORDEREN, OBEREN

UND SEITLICHEN ABDECKUNG

• Retirer le panneau avant en tirant délicatement par le bas

• Retirer le panneau supérieur en tirant délicatement par l'arrière du panneau

• Retirer le panneau gauche en retirant les 4 vis et retirer le panneau

• Retirer le panneau droit en dévissant les 2 vis à l'arrière et faisant glisser les panneaux vers l'arrière

RETRAIT DES PANNEAUX AVANT/SUPÉRIEUR/

LATÉRAL

• Remova o painel frontal puxando cuidadosamente a parte de baixo do painel

• Remova o painel de topo desaparafusando os parafusos de trás e deslizando o painel para trás

• Remova os painéis laterais desaparafusando os parafusos de trás e deslizando os painéis para trás

REMOÇÃO DOS PAINÉIS FRONTAL/TOPO/LATERAIS

• Zdejmij panel przedni ostrożnie pociągając od spodu panelu

• Zdejmij górny panel ostrożnie pociągając z tyłu panelu

• Zdejmij panele boczne odkręcając szybkośrubki i przesuwając panel do tyłu

USUWANIE PANELU PRZEDNIEGO/GÓRNEGO/BOCZNEGO

• Affix the motherboard standoffs dependant on your choice of motherboard size, mount your

motherboard then screw into place using the supplied screws

MOTHERBOARD INSTALLATION

• Befestigen Sie zunächst die Abstandshalter je nach Größe ihres Mainboards am Gehäuse. Befestigen

Sie daran dann das Mainboard mit den beiliegenden Schrauben

MAINBOARD INSTALLATION

• Apposer les supports de la carte mère suivant votre choix de taille, monter votre carte mère puis

tout fixer en utilisant les vis fournies

INSTALLATION DE LA CARTE MÈRE

• Coloque os apoios da motherboard, dependendo do tamanho de motherboard que escolher, coloque

a motherboard e segure-a com os parafusos incluídos

INSTALAÇÃO DA MOTHERBOARD

• Zamocuj wsporniki płyty głównej w zależności od wybranego rozmiaru, zamontuj płytę główną,

a następnie przykręć ją za pomocą dostarczonych śrub

INSTALACJA PŁYTY GŁÓWNEJ

• Främre panel - Under panelen finns en greppyta, stabilisera chassit med en hand och dra sedan

panelen framåt tills den släpper från chassit (Var försiktig då kablar till I/O-panelen är dragna bakom

frontpanelen)

• Övre panel/topp - Lossa och skruva av de bakre tumskruva och dra försiktigt panelen bakåt

• Vänster och höger panel - Lossa och skruva av de två tumskruvarna och skjut av panelen bakåt

AVLÄGSNANDE AV PANELER

• Frontpanel - Under panelet er en gripeflate, stabiliser chassiset med en hånd og trekk deretter

panelet fremover til det slipper ut fra chassiset (Vær forsiktig når kabler til I/O-panelet trekkes bak

frontpanelet)

• Topppanel - Skru ut de bakre tommelskruene og trekk forsiktig panelet tilbake

• Venstre og høyre paneler - Løsne de to tommelskruene og skyv panelet bakover

FJERNE PANELER

• A panel aljától óvatosan húzva vegye le az előlapot

• Vegye le a felső panelt a hátsó csavarok kicsavarásával és csúsztassa hátra a panelt

ELSŐ/FELSŐ/OLDALSÓ PANEL ELTÁVOLÍTÁSA

• Irrota etupaneeli vetämällä varovasti paneelin alaosasta

• Irrota yläpaneeli ruuvaamalla sormiruuvit irti ja vetämällä paneelia taaksepäin

• Irrota sivupaneelit ruuvaamalla sormiruuvit irti ja liu'uttamalla paneelia taaksepäin

PANEELIEN IRROTUS

• Håll moderkortet över moderkortsplåten i chassit för att lokalisera vart

moderkortsdistanserna skall placeras. Fäst därefter moderkortsdistanserna så att

moderkortet kan fästas i chassit. - Installera I/O-plåten för ditt moderkort baktill i chassit

• Placera moderkortet i chassit och se till att det passas in i I/O-panelen

• Fäst moderkortet med de medföljande skruvarna i chassit

INSTALLATION AV MODERKORT

• Hold hovedkortet over hovedkortplaten i chassiset for å finne hvor hovedkortavstandene

skal plasseres. Fest deretter hovedkortavstandene slik at hovedkortet kan festes til chassiset

• Installer I/O-platen til hovedkortet på baksiden av chassiset

• Sett hovedkortet i chassiset og pass på at det passer inn i I/O-panelet

• Fest hovedkortet med de vedlagte skruene til chassiset

HOVEDKORT INSTALLASJON

• Helyezze az alaplapot a házba, majd rögzítse a mellékelt csavarokkal

ALAPLAP BEHELYEZÉSE

• Kiinnitä emolevyn kannakeruuvit koteloon oikeille paikoilleen emolevyn mukaisesti.

Aseta emolevyn IO-suoja ja sen jälkeen emolevy paikalleen ja ruuvaa kiinni

mukana tulevilla ruuveilla

EMOLEVYN ASENNUS

• Remove the rear PCI-E slot covers as necessary (depending on the slot size of your card).

• Carefully position and slide your PCI-E card into place, then secure with the add-on card screws supplied.

GRAPHICS CARD/PCI-E CARD INSTALLATION

• Entfernen Sie bei Bedarf die rückseitigen PCI-Blenden (abhängig von der Steckplatzgröße Ihrer Karte).

• Positionieren und schieben Sie Ihre PCI-E-Karte vorsichtig in den entsprechen Slot im Mainboard und an die PCI-Slots

am Gehäuse. Sichern Sie die Karte am Gehäuse mit den zuvor entfernten Schrauben.

INSTALLATION DER GRAFIKKARTE/PCI-E-KARTE

• Retirer les protections arrières du slot PCI-E si nécessaire (dépendant de la taille du slot de votre carte).

• Positionner avec précaution et insérer la carte PCI-E à sa place, puis sécuriser avec les vis incluses.

INSTALLATION DE LA CARTE GRAPHIQUE/CARTE PCI-E

• Remova as tampas das portas PCI-E necessárias (dependendo do tamanho da sua placa).

• Posicione cuidadosamente, encaixe a placa PCI-E na porta apropriada e aperte-a com os parafusos incluídos.

INSTALAÇÃO DA PLACA GRÁFICA/PLACA PCI-E

• Zdejmij zaślepki PCI-E (w zależności od rozmiaru gniazda karty).

• Ostrożnie umieść i wsuń kartę PCI-E na miejsce, a następnie zabezpiecz załączonymi wkrętami do kart rozszerzeń.

INSTALACJA KARTY GRAFICZNEJ/KARTY PCI-E

• Avlägsna täckplåten för den plats där respektive kort skall monteras.

• Skjut sedan försiktigt in och placera PCI-E-kortet och färst det med en av de medföljande passande skruvarna.

INSTALLATION AV GRAFIKKORT/PCI-E-KORT

• Fjern dekselet der kort skal monteres.

• Trykk deretter forsiktig inn og plasser PCI-E-kortet og fest det

INSTALLASJON AV GRAFIKKORT/PCI E-KORT

• Szükség esetén távolítsa el a hátsó PCI-E foglalat fedelét (a vid

• Óvatosan helyezze be és csúsztassa a PCI-E kártyát a helyére,

VIDEOKÁRTYA/PCI-E KÁ

• Irroita tarpeelliset PCI-E suojalevyt (asennettavan kortin mukaisesti).

• Asenna PCI-E kortti varovasti paikalleen ja kiinnitä ruuvilla koteloon.

NÄYTÖNOHJAIMEN/PCI-E-KORTIN ASENNUS

PANEL REMOVAL

MOTHERBOARD INSTALLATION

GRAPHICS CARD/PCI-E CARD INSTALLATION

ACCESSORY PACK CONTENTS

• Plasser strømforsyningen/PSU i chassiset

• Finn riktig hullmønster og fest strømforsyningen med skruene som følger med

STRØMFORSYNING/PSU-INSTALLASJON

• Helyezze be a tápegységet a ház elülső részébe, majd igazítsa a csavarlyukakat a ház

oldalához és r

TÁPEGYSÉG BEHELYEZÉSE

• Richten Sie das Nezteil so aus, dass dessen Gewinde mit den entsprechenden Löchern

im Gehäuse plan sind und befestigen Sie es mit den beigelegten Schrauben

INSTALLATION DES NETZTEILS

• Installer le bloc d'alimentation dans la partie avant du boîtier, afin que les trous à vis s'alignent avec l'arrière du

boîtier et visser en utilisant les vis fournies

INSTALLATION DU BLOC D’ALIMENTATION

• Insira a fonte de alimentação na parte frontal da caixa, alinhe-a com as furações na lateral da caixa e segure-a

com os parafusos incluídos

INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

• Zainstaluj zasilacz z przodu tak, aby otwory na śruby były wyrównane z bokiem obudowy i wkręć za pomocą dostarczony

INSTALACJA ZASILACZA

• Placera nätdelen/PSU i chassi

• Hitta rätt hålbild och fäst nätdelen med de medföljande skruvarna

INSTALLATION AV NÄTDEL/PSU

• Kohdenna virtalähde paikalleen ja kiinnitä koteloon ruuveilla

VIRTALÄHTEEN ASENNUS

POWER SUPPLY INSTALLATION

• Insert your power supply at the front side of the case, align the screw holes with the

side of the case and secure with the provided screws

POWER SUPPLY INSTALLATION

x13

Motherboard/SSD Screws

3.5” Drive Screw

PSU Screw

Cable Tie

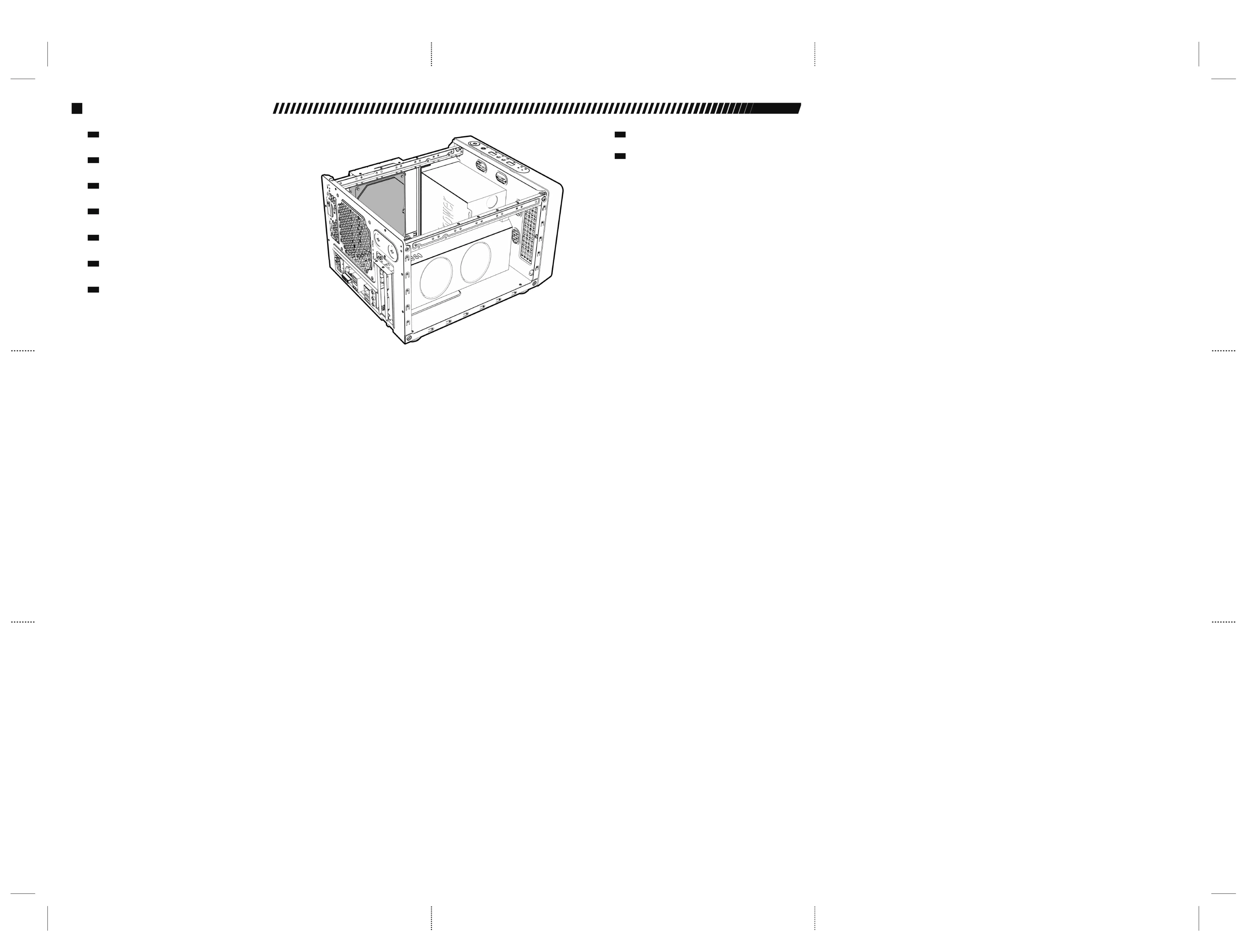

• Fest harddisken under ett av de to HDD-brakettene og stram deretter med skruen

HARDDISKINSTALLASJON

• Helyezze a 3,5"-os HDD-t a két HDD-tartó egyikébe, és a mellékelt csavarokkal rögzítse felülről

• Helyezze a 2,5"-os HDD/SSD-t a két HDD-tartó egyikére, és a mellékelt csavarokkal rögzítse felülről

MEREVLEMEZ BESZERELÉSE

• Fäst HDD under en av de två HDD-konsoler och skruva sedan fast med skruv

MONTERING AV HÅRDDISK

• Aseta HDD kehikon alle ja kiinnitä päältä ruuveilla

• Aseta 2.5" SSD kehikon alle ja kiinnitä päältä ruuveilla

KOVALEVYN ASENNUS

• Halten Sie das 2,5/3,5-Zoll-Laufwerk an die dafür vorgesehenen Bohrlöcher und schrauben Sie sie von der

anderen Seite mit den beiliegenden Schrauben samt Vibrationsdämpfer fest

INSTALLATION DES LAUFWERKS

• Placer le HDD 3.5" sous l'un des deux supports HDD et visser par le dessus en utilisant les vis fournies

• Placer le HDD/SSD 2.5" sous l'autre support HDD et visser par le dessus en utilisant les vis fournies

INSTALLATION DU DISQUE DUR

• Posicione o seu HDD 3.5" debaixo de um dos dois brackets HDD e segure-os com os parafusos incluídos

• Posicione o seu HDD/SDD 2.5" debaixo de um dos dois brackets HDD e segure-os com os parafusos incluídos

INSTALAÇÃO DE HARD DRIVE

• Umieść 3,5” HDD pod jednym z dwóch wsporników dysku twardego i przymocuj od góry za pomocą dostarczonych śrub

• Umieść 2,5” HDD/SSD pod jednym z dwóch wsporników dysku twardego i przymocuj od góry za pomocą dostarczonych śrub

INSTALACJA DYSKU TWARDEGO

• Place your 3.5" HDD underneath one of the two HDD brackets and affix from above using the supplied screws

• Place your 2.5" HDD/SSD underneath one of the two HDD brackets and affix from above using the supplied screws

HARD DRIVE INSTALLATION

3.5"/2.5" INSTALLATION
