Side 1/2

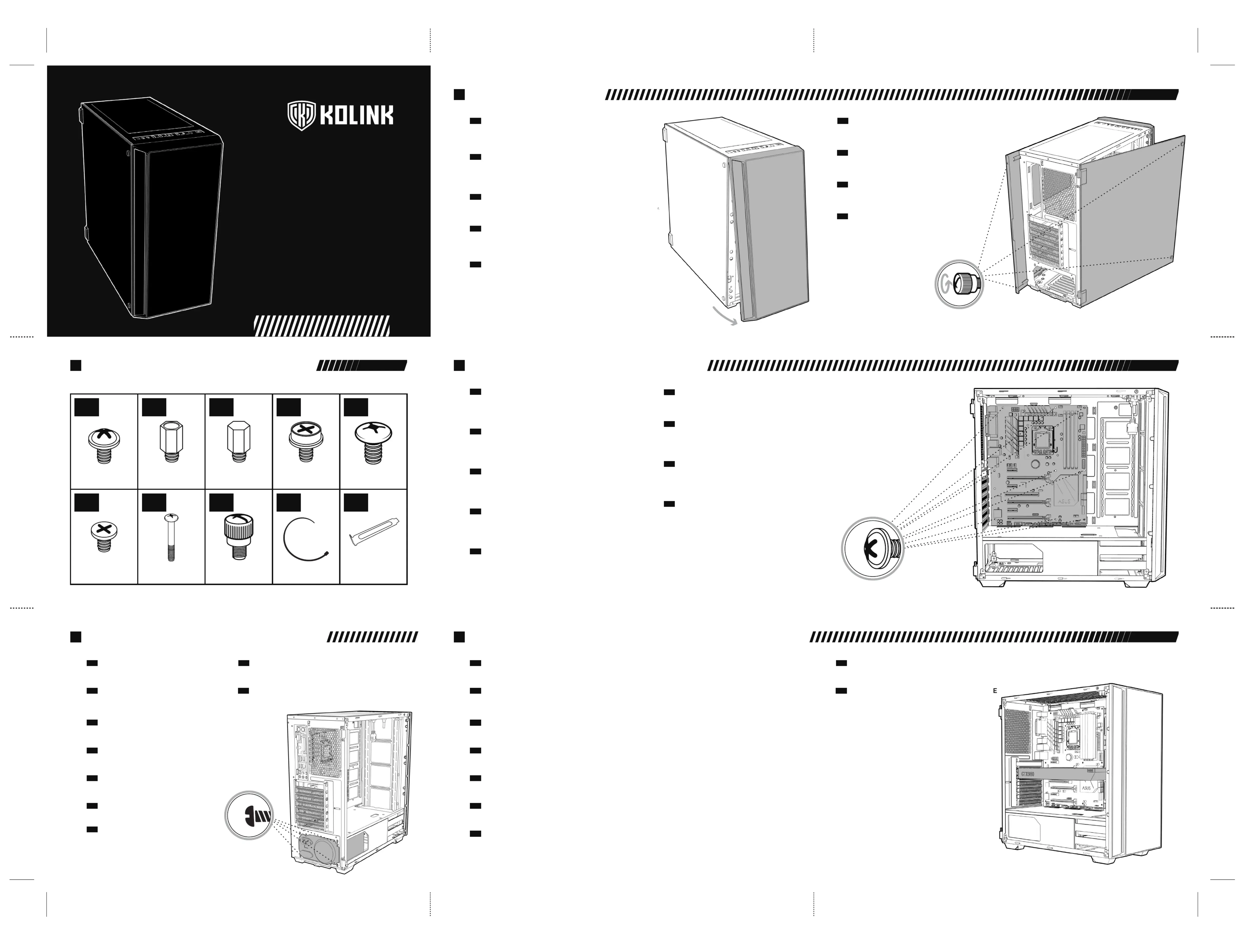

ETHEREAL

MIDI TOWER CASE

U S E R M A N U A L

• Align your motherboard with the chassis to locate where the stand-offs should be installed.

Once done, remove the motherboard and fasten stand-offs accordingly.

• Insert your motherboard I/O plate into the cutout at the rear of the case.

• Place your motherboard into the chassis, making sure the rear ports fit into the I/O plate.

• Use the provided motherboard screws to attach your motherboard to the chassis.

MOTHERBOARD INSTALLATION

• Richten Sie Ihr Mainboard im Gehäuse aus, um festzustellen, wo die Abstandshalter befestigt werden sollen.

Entfernen Sie anschließend das Mainboard und verschrauben Sie die Abstandshalter an den vermerkten Stellen.

• Befestigen Sie das I/O-Shield ihres Mainboards im Ausschnitt an der Rückseite des Gehäuses.

• Platzieren Sie Ihr Motherboard im Gehäuse und achten Sie darauf, dass die hinteren Anschlüsse in das I/O-Shield passen.

• Verwenden Sie die mitgelieferten Schrauben Ihres Mainboards, um es an den Abstandshaltern im Gehäuse zu befestigen.

MAINBOARD INSTALLATION

• Aligner la carte-mère avec le chassis pour déterminer où installer les rails. Une fois fait,

retirer la carte-mère et fixer les rails en conséquence.

• Insérer la plaque I/O de votre carte-mère dans l'emplacement à l'arrière du boîtier.

• Placer la carte-mère dans le chassis, en prenant soin que les ports arrière s'adaptent bien avec la plaque.

• Utiliser les vis à carte-mère fournies pour fixer la carte-mère au chassis.

INSTALLATION DE LA CARTE MÈRE

• Alinhe a sua motherboard com o chassis, para localizar onde os apoios da motherboard deverão ser instalados.

Quando terminar, remova a motherboard e aperte os apoios, de acordo com a verificação anterior.

• Insira o espelho da motherboard na ranhura localizada na traseira da caixa.

• Posicione a sua motherboard no chassis, certificando-se que as portas traseiras encaixam no espelho da motherboard.

• Use os parafusos incluídos para segurar a motherboard ao chassis.

INSTALAÇÃO DA MOTHERBOARD

• Wyrównaj płytę główną z obudową, aby zlokalizować miejsca, w których powinny być zainstalowane dystanse.

Po zakończeniu wyjmij płytę główną i odpowiednio zamocuj dystanse.

• Dopasuj porty I/O płyty głównej do wycięcia z tyłu obudowy.

• Umieść płytę główną w obudowie, upewniając się, że tylne porty pasują do płyty I/O.

• Użyj dołączonych śrub do płyty głównej, aby przymocować płytę główną do obudowy.

INSTALACJA PŁYTY GŁÓWNEJ

• Håll moderkortet över moderkortsplåten i chassit för att lokalisera vart

moderkortsdistanserna skall placeras. Fäst därefter moderkortsdistanserna så att moderkortet

kan fästas i chassit. - Installera I/O-plåten för ditt moderkort baktill i chassit.

• Placera moderkortet i chassit och se till att det passas in i I/O-panelen.

• Fäst moderkortet med de medföljande skruvarna i chassit.

INSTALLATION AV MODERKORT

• Hold hovedkortet over hovedkortplaten i chassiset for å finne hvor hovedkortavstandene

skal plasseres. Fest deretter hovedkortavstandene slik at hovedkortet kan festes til chassiset.

• Installer I/O-platen til hovedkortet på baksiden av chassiset.

• Sett hovedkortet i chassiset og pass på at det passer inn i I/O-panelet.

• Fest hovedkortet med de medfølgende skruene til chassiset.

HOVEDKORT INSTALLASJON

• Igazítsa az alaplapot a házba, hogy megállapítsa a pontos elhelyezkedését.

Ha elkészült, távolítsa el az alaplapot, és ennek megfelelően rögzítse a távtartókat

• Helyezze be az alaplap I / O lemezét a ház hátulján lévő kivágásba.

• Helyezze az alaplapot a házba, ügyelve arra, hogy a hátsó csatlakozók

illeszkedjenek az I / O lemezbe.

• Használja a mellékelt alaplapcsavarokat az alaplap rögzítéséhez.

ALAPLAP BEHELYEZÉSE

• Kiinnitä emolevyn kannakeruuvit koteloon oikeille paikoilleen emolevyn mukaisesti.

Aseta emolevyn IO-suoja ja sen jälkeen emolevy paikalleen ja ruuvaa kiinni

mukana tulevilla ruuveilla.

EMOLEVYN ASENNUS

• Remove the rear PCI-E slot covers as necessary (depending on the slot size of your card).

• Carefully position and slide your PCI-E card into place, then secure with the add-on card screws supplied.

GRAPHICS CARD/PCI-E CARD INSTALLATION

• Entfernen Sie bei Bedarf die rückseitigen PCI-Blenden (abhängig von der Steckplatzgröße Ihrer Karte).

• Positionieren und schieben Sie Ihre PCI-E-Karte vorsichtig in den entsprechen Slot im Mainboard und an die PCI-Slots

am Gehäuse. Sichern Sie die Karte am Gehäuse mit den zuvor entfernten Schrauben.

INSTALLATION DER GRAFIKKARTE/PCI-E-KARTE

• Retirer les protections arrières du slot PCI-E si nécessaire (dépendant de la taille du slot de votre carte).

• Positionner avec précaution et insérer la carte PCI-E à sa place, puis sécuriser avec les vis incluses.

INSTALLATION DE LA CARTE GRAPHIQUE/CARTE PCI-E

• Remova as tampas das portas PCI-E necessárias (dependendo do tamanho da sua placa).

• Posicione cuidadosamente, encaixe a placa PCI-E na porta apropriada e aperte-a com os parafusos incluídos.

INSTALAÇÃO DA PLACA GRÁFICA/PLACA PCI-E

• Zdejmij zaślepki PCI-E (w zależności od rozmiaru gniazda karty).

• Ostrożnie umieść i wsuń kartę PCI-E na miejsce, a następnie zabezpiecz załączonymi wkrętami do kart rozszerzeń.

INSTALACJA KARTY GRAFICZNEJ/KARTY PCI-E

• Avlägsna täckplåten för den plats där respektive kort skall monteras.

• Skjut sedan försiktigt in och placera PCI-E-kortet och färst det med en av de medföljande passande skruvarna.

INSTALLATION AV GRAFIKKORT/PCI-E-KORT

• Fjern dekselet der kort skal monteres.

• Trykk deretter forsiktig inn og plasser PCI-E-kortet og fest det med en av de medfølgende skruene.

INSTALLASJON AV GRAFIKKORT/PCI E-KORT

• Szükség esetén távolítsa el a hátsó PCI-E foglalat fedelét (a videokártya méretétõl függõen).

• Óvatosan helyezze be és csúsztassa a PCI-E kártyát a helyére, majd rögzítse a mellékelt csavarokkal.

VIDEOKÁRTYA/PCI-E KÁRTYA BESZERELÉS

• Irroita tarpeelliset PCI-E suojalevyt (asennettavan kortin mukaisesti).

• Asenna PCI-E kortti varovasti paikalleen ja kiinnitä ruuvilla koteloon.

NÄYTÖNOHJAIMEN/PCI-E-KORTIN ASENNUS

PANEL REMOVAL

MOTHERBOARD INSTALLATION

GRAPHICS CARD/PCI-E CARD INSTALLATION

ACCESSORY PACK CONTENTS

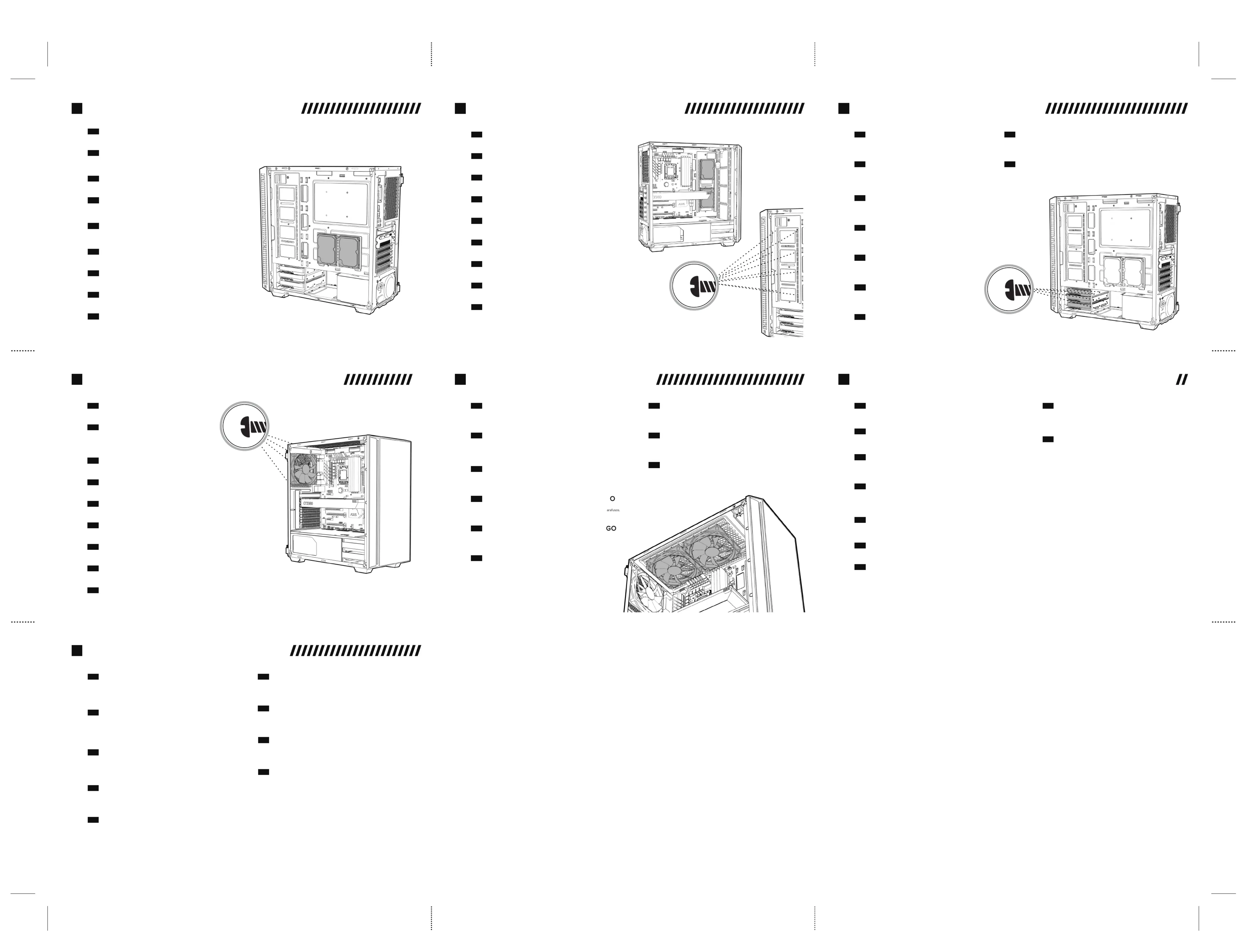

• Plasser strømforsyningen / PSU i chassiset.

• Finn riktig hullmønster og fest strømforsyningen til de medfølgende skruene.

STRØMFORSYNING/PSU-INSTALLASJON

• Helyezze a PSU-t a ház alsó hátsó részébe, a PSU burkolaton belülre.

• Igazítsa a lyukakhoz és rögzítse csavarokkal.

TÁPEGYSÉG BEHELYEZÉSE

• Legen Sie das Netzteil in den unteren hinteren Teil des Gehäuses, unterhalb der Netzteilabdeckung.

• Richten Sie die Gewinde des Netzteils an den passenden Bohrungen im Gehäuse aus und

sichern Sie es mit entsprechenden Schrauben, die dem Netzteil beiliegen.

INSTALLATION DES NETZTEILS

• Placer le PSU dans la partie inférieure arrière du boîtier, au niveau de l'espace dédié.

• Aligner les trous et sécuriser avec les vis.

INSTALLATION DU BLOC D’ALIMENTATION

• Posicione a fonte de alimentação na parte de baixo da caixa, dentro da cobertura para a fonte de alimentação.

• Alinhe com as furações e segure-a com parafusos.

INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

• Umieść zasilacz w dolnej tylnej części obudowy, w osłonie zasilacza.

• Wyrównaj otwory i zabezpiecz śrubami.

INSTALACJA ZASILACZA

• Placera nätdelen/PSU i chassi.

• Hitta rätt hålbild och fäst nätdelen med de medföljande skruvarna.

INSTALLATION AV NÄTDEL/PSU

• Kohdenna virtalähde paikalleen ja kiinnitä koteloon ruuveilla.

VIRTALÄHTEEN ASENNUS

POWER SUPPLY INSTALLATION

• Place PSU in the bottom rear of the case, within the PSU shroud.

• Align the holes and secure with screws.

POWER SUPPLY INSTALLATION

• Take off the front panel by pulling carefully from the bottom of the panel.

• Remove the left side panel by removing the 2 thumbscrews and swinging the door outwards,

then lift off the hinges at the back of the case.

• Remove the right side panel by removing the two rear thumbscrews and sliding the panel backwards.

PANEL REMOVAL

• Vorderseite - Suchen Sie den Ausschnitt am unteren Teil der Front, halten Sie gleichzeitig das Chassis

mit einer Hand fest und ziehen Sie mit etwas Kraft am Ausschnitt, bis sich die Clips lösen.

• Linkes Seitenteil - Lösen Sie die zwei Rändelschrauben, öffnen Sie die Tür und heben Sie sie vorsichtig aus den Scharnieren.

• Rechtes Seitenteil - Lösen Sie die beiden Rändelschrauben, ziehen Sie das Seitenteil etwas nach hinten

und heben Sie es vorsichtig ab.

ENTFERNEN DER SEITLICHEN ABDECKUNG

• Retirer le panneau avant en tirant délicatement par le bas.

• Retirer le panneau gauche en retirant les 2 vis et en ouvrant la porte vers l'extérieur, puis soulever les charnières à l'arrière du boîtie

• Retirer le panneau droit en dévissant les 2 vis à l'arrière et faisant glisser les panneaux vers l'arrière.

RETRAIT DES PANNEAUX AVANT/LATÉRAL

• Remova o painel lateral esquerdo removendo os dois parafusos e puxe a porta para fora e depois,

na parte de trás da caixa, levante as dobradiças para cima.

• Remova o painel lateral direito removendo os dois parafusos traseiros e deslizando o painel para trás.

• Retire o painel frontal ao levantar cuidadosamente a parte de baixo do painel.

REMOÇÃO DO PAINEL LATERAL/FRONTAL

• Zdejmij lewy panel boczny odkręcając 2 szybkośrubki odchylając drzwi na zewnątrz, a następnie wyjmij je z zawiasów.

• Zdejmij prawy panel boczny odkręcając dwie tylne śruby i przesuwając panel do tyłu.

• Zdejmij panel przedni ostrożnie pociągając od spodu panelu.

USUWANIE PANELU PRZEDNIEGO/BOCZNEGO

• Främre panel - Under panelen finns en greppyta, stabilisera chassit med en hand och dra sedan.

• Vänster panel - Avlägsna de två tumskruvarna och öppna dörren utåt, häng försöktigt av dörren från gångjärnen.

• Höger panel - Avlägsna höger panel genom att skruva av de två tumskruvarna och skjut panelen bakåt.

AVLÄGSNANDE AV PANELER

• Frontpanel - Ta av frontpanelet ved å trekke forsiktig fra bunnen av panelet.

• Venstre panel - Fjern de to tommelskruene og åpne døren utover, løft døren fra hengslene.

• Høyre panel - Fjern det høyre panelet ved å skru de to tommelskruene løs og skyv panelet tilbake.

FJERNING AV PANELER

• Távolítsa el a bal oldali panelt úgy, hogy eltávolítja a 2 csavart és kifelé fordítja az

ajtót, majd emelje le a zsanérokat a ház hátoldalán.

• Távolítsa el a jobb oldali panelt a két hátsó csavar eltávolításával, és csúsztassa hátra a panelt.

• A panel aljától óvatosan húzva vegye le az előlapot.

ELSŐ/OLDALSÓ PANEL ELTÁVOLÍTÁSA

• Irrota vasen sivupaneeli ruuvaamalla sormiruuvit irti, kääntämällä ovi ulospäin ja nostamalla kylki pois saranoilta.

• Irrota oikea sivupaneeli ruuvaamalla sormiruuvit irti ja liu'uttamalla paneelia taaksepäin.

• Irrota etupaneeli vetämällä paneelin alaosasta.

PANEELIEN IRROTUS

x12 x6 x1

x4 x2 x4 x3 x1

x4 x3

Motherboard/SSD Screws Motherboard Stand-off Side Stand-off

3.5” Drive Screw Fan Screw Thumb Screw Cable Tie PCI Slot

PSU Screw Add-on Card Screw

Produkt Specifikationer

Mærke:	Kolink
Kategori:	Computerbehuizing
Model:	ETHEREAL
Type:	PC
Bredde:	435 mm
Dybde:	205 mm
Højde:	455 mm
Vægt:	5700 g
Velegnet til:	Spil
Produktfarve:	Sort
Pakkedybde:	270 mm
Pakkebredde:	495 mm
Pakkehøjde:	505 mm
Formfaktor:	Midi Tower
Antal USB 2.0-porte:	2
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	1
Materiale:	Glass, Plastic, Steel
Knap til nulstilling:	Ja
Lydindgang:	Ja
Belysning:	Ja
Belysningsfarve:	Flere
Belysning placering:	Side
Lydudgang:	Ja
Strømforsyning inkluderet:	Ingen
Tænd/sluk-knap:	Ja
Antal 3.5" bays:	2
Understøttet motherboard, formfaktorer:	ATX, EATX, Micro ATX, Mini-ATX
Antal 2.5" bays:	4
Siderude:	Ja
Antal udvidelsesporte:	7
Maksimal højde på CPU-køler:	160 mm
Maksimal længde på grafikkort:	380 mm
Understøttede HDD-størrelser:	2.5, 3.5 "
Antal understøttede frontventilatorer (maks.):	2
Understøttede diametre for frontventilatorer:	120,140 mm
Bagerste ventilatorer installeret:	1x 120 mm
Antal understøttede bagerste ventilatorer (maks.):	1
Antal understøttede øverste ventilatorer (maks.):	2
Understøttede diametre for øverste ventilatorer:	120,140 mm
Hærdet (ede) glaspanel (er):	Ja
Antal USB 3.2 Gen 2 (3.1 Gen 2) type-C-porte:	1
Anti-støvfilter:	Ja
