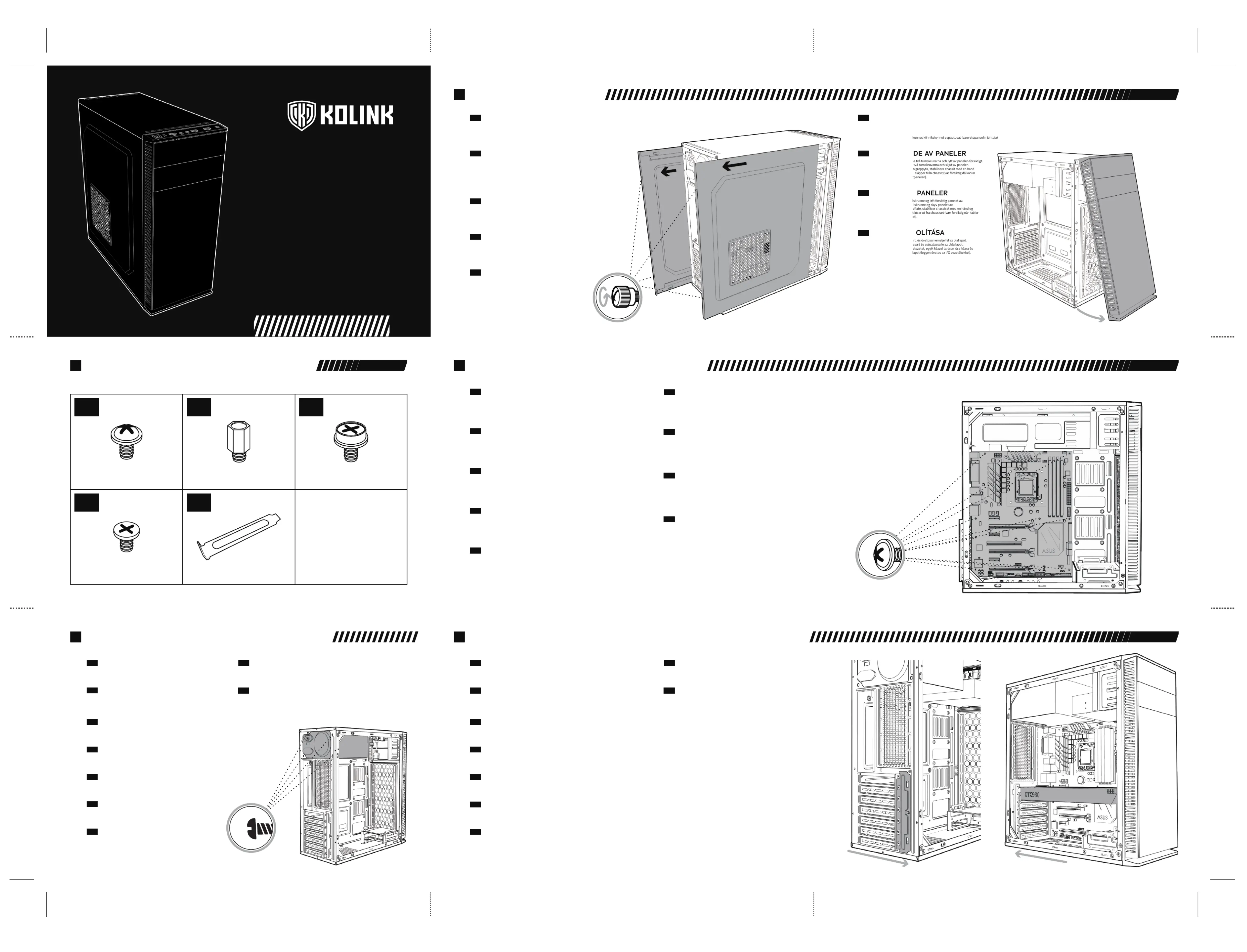

KLA-002

MIDI TOWER CASE

U S E R M A N U A L

• Left Panel - Unscrew the 2 thumbscrews and slide off.

• Right Panel - Unscrew the 2 thumbscrews and slide off.

• Front Panel - Find the bottom cut out, stabilise the chassis with one hand, and pull

from the cutout with a little force until the clips release (be wary of connected wires from the I/O panel).

PANEL REMOVAL

• Linkes Seitenteil - Lösen Sie die beiden Rändelschrauben, ziehen Sie das Seitenteil

etwas nach hinten und heben Sie es vorsichtig ab.

• Rechtes Seitenteil - Lösen Sie die beiden Rändelschrauben, ziehen Sie das Seitenteil

etwas nach hinten und heben Sie es vorsichtig ab.

• Vorderseite - Suchen Sie den Ausschnitt am unteren Teil der Front, halten Sie gleichzeitig das Chassis

mit einer Hand fest und ziehen Sie mit etwas Kraft am Ausschnitt, bis sich die Clips lösen

(achten Sie auf die angeschlossenen Kabel des I/O-Panels).

ENTFERNEN DER SEITENTEILE

• Panneau gauche – dévisser les 4 vis et retirer avec précaution.

• Panneau droit – dévisser les 2 vis et faire glisser.

• Panneau avant – localiser le renfoncement vers le bas du panneau, stabiliser le châssis avec une

main et tirer à partir du renfoncement jusqu’à ce que le clip lâche (faire attention aux câbles du panneau I/O).

RETRAIT DE PANNEAU

• Painel Esquerdo – Remova os 2 parafusos e cuidadosamente deslize o painel.

• Painel Direito – Remova os 2 parafusos e cuidadosamente deslize o painel.

• Painel Frontal - Encontre a saliência em baixo, segure a caixa com uma mão e puxe a partir da saliência,

com pouca força, até os clipes saírem (tenha atenção aos fios conectados do painel de I/O).

REMOÇÃO DOS PAINÉIS

• Lewy panel - Odkręć 2 szybkośrubki i ostrożnie wysuń panel.

• Prawy panel - Odkręć 2 szybkośrubki i wysuń panel.

• Painel Frontal - Encontre a saliência em baixo, segure a caixa com uma mão e

puxe a partir da saliência, com pouca força, até os clipes saírem (tenha atenção aos

fios conectados do painel de I/O).

OTWIERANIE PANELI

• Align your motherboard with the chassis to locate where the stand-offs should be installed.

Once done, remove the motherboard and fasten stand-offs accordingly.

• Insert your motherboard I/O plate into the cutout at the rear of the case.

• Place your motherboard into the chassis, making sure the rear ports fit into the I/O plate.

• Use the provided motherboard screws to attach your motherboard to the chassis.

MOTHERBOARD INSTALLATION

• Richten Sie Ihr Mainboard im Gehäuse aus, um festzustellen, wo die Abstandshalter befestigt

werden sollen. Entfernen Sie anschließend das Mainboard und verschrauben Sie die Abstandshalter an den vermerkten Stellen.

• Befestigen Sie das I/O-Shield ihres Mainboards im Ausschnitt an der Rückseite des Gehäuses.

• Platzieren Sie Ihr Motherboard im Gehäuse und achten Sie darauf, dass die hinteren Anschlüsse in das I/O-Shield passen.

• Verwenden Sie die mitgelieferten Schrauben Ihres Mainboards, um es an den Abstandshaltern im Gehäuse zu befestigen.

MAINBOARD INSTALLATION

• Aligner la carte mère avec le châssis pour localiser où les entretoises devraient être installées.

Une fois effectué, retirer la carte mère et fixer les entretoises en conséquence.

• Insérer le panneau I/O dans l’emplacement prévu à cet effet à l’arrière du boîtier.

• Placer la carte mère dans le châssis, en prenant soin que les ports arrières s’adaptent au panneau I/O.

• Utiliser les vis prévues avec la carte mère pour fixer celle-ci au châssis.

INSTALLATION DE LA CARTE MÈRE

• Alinhe a motherboard com o chassis, de forma a localizar a furação pretendida.

Após este passo, retire a motherboard e instale os espaçadores necessários.

• Insira o espelho da motherboard na parte de trás da caixa.

• Posicione a motherboard dentro do chassis e certifique-se que as portas da motherboard encaixam no espelho.

• Use os parafusos incluídos para fixar a sua motherboard ao chassis.

INSTALAÇÃO DA MOTHERBOARD

• Przyłóż swoją płytę główną, aby zlokalizować miejsce instalacji.

Gdy to zrobisz, wyjmij płytę główną i w odpowiednich miejscach umieść elementy mocujące.

• Włóż płytę główną panelem I/O w stron wycięcia z tylu obudowy.

• Umieść płytę główną w obudowie, upewniając się ze porty I/O pasują do panelu z tylu obudowy.

• Użyj dołączonych śrub do płytę główną, aby przymocować ja do obudowy.

INSTALACJA PŁYTY GŁÓWNEJ

• Vänster panel - Lossa och skruva av d

• Höger panel - Lossa och skruva av de

• Främre panel - Under panelen finns e

och dra sedan panelen framåt tills den

till I/O-panelen är dragna bakom fron

AVLÄGSNAN

• Venstre panel – Skru ut de to tomme

• Høyre panel - Skru ut de de to tomme

• Frontpanel - Under panelet er en grip

trekk deretter panelet framover til de

til I/O-panelet trekkes bak frontpanel

FJERNING AV

• Bal oldali panel - Csavarja ki a 4 csava

• Jobb oldali panel - Csavarja ki a két cs

• Elülsõ panel - Keresse meg az alsó m

óvatosan húzza ki a kivágásnál az elõ

PANEL ELTÁV

• Vasen paneeli - Irroita kaksi sormiruuvia ja nosta varovasti.

• Oikea paneeli - Irroita kaksi sormiruuvia ja liu'uta irti.

• Etupaneeli - Ota kiinni etualareunasta ja toisella kädellä tue koteloa.

Vedä etupaneelia napakasti ulospäin

PANEELIEN IRROTUS

• Håll moderkortet över moderkortsplåten i chassit för att lokalisera vart

moderkortsdistanserna skall placeras. Fäst därefter moderkortsdistanserna så

att moderkortet kan fästas i chassit.

• Installera I/O-plåten för ditt moderkort baktill i chassit.

• Placera moderkortet i chassit och se till att det passas in i I/O-panelen.

• Fäst moderkortet med de medföljande skruvarna i chassit.

INSTALLATION AV MODERKORT

• Hold hovedkortet over hovedkortplaten i chassiset for å lokalisere hvor

hovedkortavstandene skal plasseres. Fest deretter hovedkortavstandene slik at

hovedkortet kan festes til chassiset.

• Installer I/O-platen til hovedkortet på baksiden av chassiset.

• Sett hovedkortet i chassiset og pass på at det passer inn i I / O-panelet.

• Fest hovedkortet med de vedlagte skruene til chassiset.

MONTERING AV HOVEDKORT

• Igazítsa az alaplapot a ház belsõ felületéhez. Ez az alaplapi hely meghatározásához

szükséges. Ezt követõen vegye ki az alaplapot, majd rögzítse a házban az alaplap helyén

az alaplapi rögzítõelemeket.

• Helyezze be az alaplap I / O lemezét a ház hátulján lévõ kivágásba.

• Helyezze az alaplapot a házba, ügyelve arra, hogy a hátsó csatlakozók

illeszkedjenek az I / O lemezhez.

• Használja a mellékelt alaplapcsavarokat az alaplap rögzítéséhez.

ALAPLAP BEHELYEZÉSE

• Mallinna emolevyllä kotelosta kohdat, joihin korotuskiinnikkeet asennetaan

ja asenna kiinnikkeet paikoilleen.

• Kiinnitä emolevyn I/O-suojalevy kotelon takaseinän aukkoon.

• Aseta emolevy koteloon ja varmista, että liittimet sopivat I/O-levyn aukkoihin.

• Kiinnitä emolevy mukana tulevilla ruuveilla koteloon.

EMOLEVYN ASENNUS

• Remove the rear PCI-E slot covers as necessary (depending on the slot size of your card).

• Carefully position and slide your PCI-E card into place, then secure with the add-on card screws supplied.

GRAPHICS CARD/PCI-E CARD INSTALLATION

• Entfernen Sie bei Bedarf die rückseitigen PCI-Blenden (abhängig von der Steckplatzgröße Ihrer Karte).

• Positionieren und schieben Sie Ihre PCI-E-Karte vorsichtig in den entsprechen Slot im Mainboard und an die PCI-Slots

am Gehäuse. Sichern Sie die Karte am Gehäuse mit den zuvor entfernten Schrauben.

INSTALLATION DER GRAFIKKARTE/PCI-E-KARTE

• Retirer les protections arrières du slot PCI-E si nécessaire (dépendant de la taille du slot de votre carte).

• Positionner avec précaution et insérer la carte PCI-E à sa place, puis sécuriser avec les vis incluses.

INSTALLATION DE LA CARTE GRAPHIQUE/CARTE PCI-E

• Remova as tampas das portas PCI-E necessárias (dependendo do tamanho da sua placa).

• Posicione cuidadosamente, encaixe a placa PCI-E na porta apropriada e aperte-a com os parafusos incluídos.

INSTALAÇÃO DA PLACA GRÁFICA/PLACA PCI-E

• Zdejmij zaślepki PCI-E (w zależności od rozmiaru gniazda karty).

• Ostrożnie umieść i wsuń kartę PCI-E na miejsce, a następnie zabezpiecz załączonymi wkrętami do kart rozszerzeń.

INSTALACJA KARTY GRAFICZNEJ/KARTY PCI-E

• Avlägsna täckplåten för den plats där respektive kort skall monteras.

• Skjut sedan försiktigt in och placera PCI-E-kortet och färst det med en av de medföljande passande skruvarna.

INSTALLATION AV GRAFIKKORT/PCI-E-KORT

• Fjern dekselet der kort skal monteres.

• Trykk deretter forsiktig inn og plasser PCI-E-kortet og fest det med en av de medfølgende skruene.

INSTALLASJON AV GRAFIKKORT/PCI E-KORT

• Szükség esetén távolítsa el a hátsó PCI-E foglalat fedelét (a videokártya méretétõl függõen).

• Óvatosan helyezze be és csúsztassa a PCI-E kártyát a helyére, majd rögzítse a mellékelt csavarokkal.

VIDEOKÁRTYA/PCI-E KÁRTYA BESZERELÉSE

• Irroita tarpeelliset PCI-E suojalevyt (asennettavan kortin mukaisesti).

• Asenna PCI-E kortti varovasti paikalleen ja kiinnitä ruuvilla koteloon.

NÄYTÖNOHJAIMEN/PCI-E-KORTIN ASENNUS

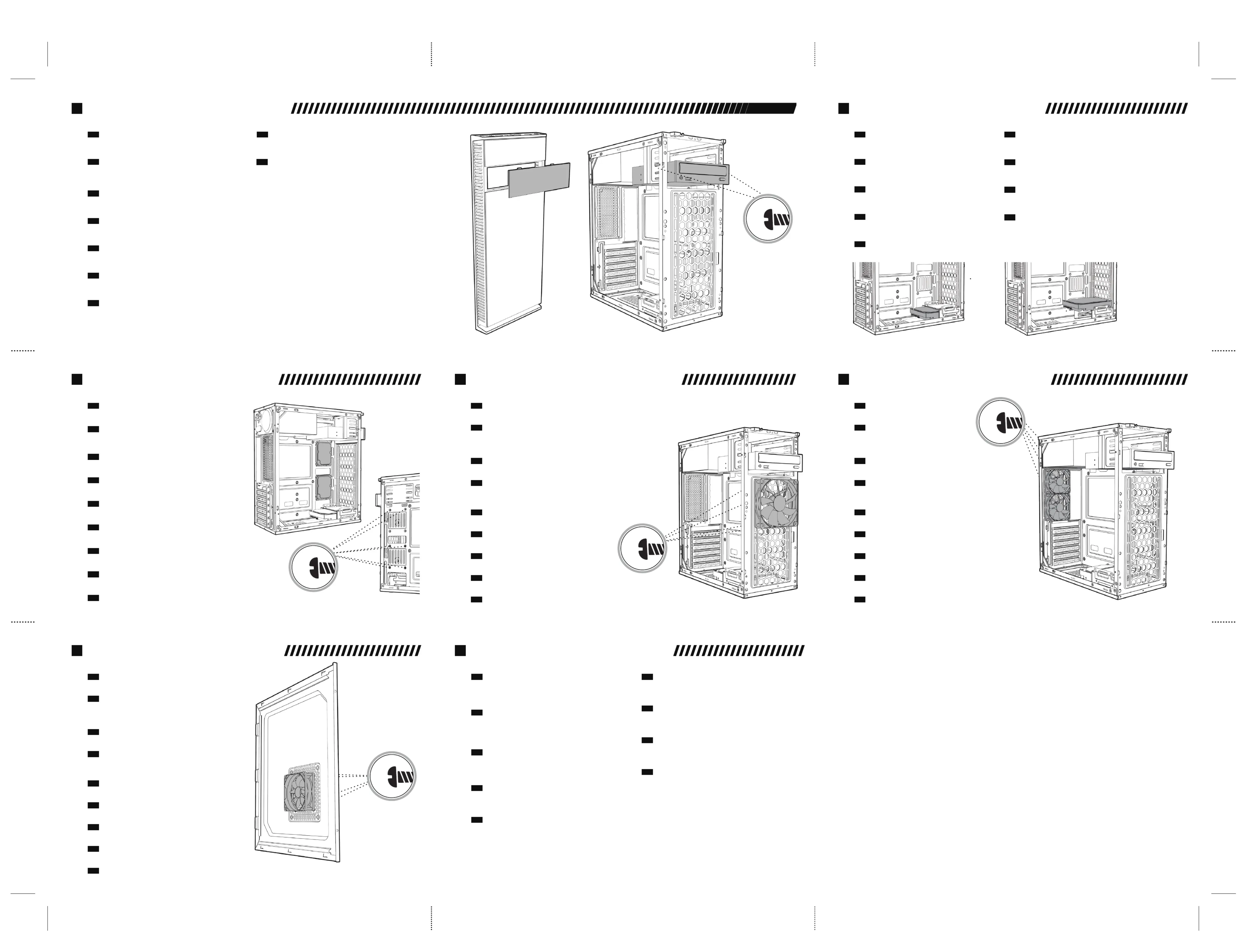

PANEL REMOVAL

MOTHERBOARD INSTALLATION

GRAPHICS CARD/PCI-E CARD INSTALLATION

ACCESSORY PACK CONTENTS

• Plasser strømforsyningen / PSU øverst i chassiset.

• Finn riktig hullmønster og fest strømforsyningen med skruene som følger med.

STRØMFORSYNING/PSU-INSTALLASJON

• Helyezze a tápegységet a ház hátsó részébe, a tápegységburkolaton belül.

• Igazítsa a furatokhoz és rögzítse csavarokkal.

TÁPEGYSÉG BEHELYEZÉSE

• Schieben Sie das Netzteil in den oberen Teil des Gehäuses.

• Richten Sie die Gewinde des Netzteils an den Bohrungen im Gehäuse aus und

sichern Sie es mit den Schrauben, die dem Netzteil beiliegen.

INSTALLATION DES NETZTEILS

• Placer le bloc d’alimentation dans la partie supérieure du boîtier.

• Aligner les trous et sécuriser avec les vis.

INSTALLATION DU BLOC D’ALIMENTATION

• Posicione a Fonte de Alimentação no topo da caixa.

• Alinhe-a com as furações no chassis e segure-a com parafusos.

INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO

• Umieść zasilacz na górze obudowy.

• Dopasuj otwory i zabezpiecz śrubami.

INSTALACJA ZASILACZA

• Placera nätdelen/PSU överst i chassit

• Hitta rätt hålbild och fäst nätdelen med de medföljande skruvarna.

INSTALLATION AV NÄTDEL/PSU

• Aseta virtalähde kotelon yläosaan.

• Kohdenna virtalähde paikalleen ja kiinnitä koteloon ruuveilla.

VIRTALÄHTEEN ASENNUS

POWER SUPPLY INSTALLATION

• Place PSU at the top of the case.

• Align the holes and secure with screws.

POWER SUPPLY INSTALLATION

x11 x5

x4 x1

Motherboard Screws Motherboard Stand-off

3.5” Drive Screw PCI Slot

Add-on Card Screw

Produkt Specifikationer

Mærke:	Kolink
Kategori:	Computerbehuizing
Model:	KLA-002
Type:	PC
Bredde:	175 mm
Dybde:	410 mm
Højde:	350 mm
Vægt:	2600 g
Produktfarve:	Sort
Pakkedybde:	445 mm
Pakkebredde:	209 mm
Pakkehøjde:	432 mm
Formfaktor:	Midi Tower
Antal USB 2.0-porte:	2
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	1
Materiale:	Plastic, Steel
Lydindgang:	Ja
Lydudgang:	Ja
Strømforsyning inkluderet:	Ingen
Antal 5.25" bays:	1
Antal 3.5" bays:	3
Understøttet motherboard, formfaktorer:	ATX, Micro ATX, Mini-ATX
Antal 2.5" bays:	2
Antal eksterne 5.25" båse:	2
Siderude:	Ingen
Antal udvidelsesporte:	7
Maksimal højde på CPU-køler:	150 mm
Maksimal længde på grafikkort:	350 mm
Maksimal PSU længde:	160 mm
Tykkelse af materiale:	1 mm
Understøttede HDD-størrelser:	2.5, 3.5, 5.25 "
Placering af strømforsyning:	Bagside
Antal understøttede frontventilatorer (maks.):	2
Understøttede diametre for frontventilatorer:	120 mm
Bagerste ventilatorer installeret:	1x 80 mm
Antal understøttede bagerste ventilatorer (maks.):	1
Kapacitet for flydende nedkøling:	Ja
Understøttede diametre for sideventilatorer:	80, 120 mm
Understøttede strømforsyning formfaktorer:	ATX
Antal understøttede sideventilatorer (maks.):	1
Frontkølerventilator størrelse installeret:	240
