1
2
3 4
Artikelnummer USB2201, USB2202, USB2203
AC Eingang 3-Anschlüsse:
Phase (L), Neutralleiter (N), Schutzleiter (PE)
• Steckdose
• 3 Schrauben
• Bedienungsanleitung
Sehr geehrte Kundinnen und Kunden,
lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicher-
heitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in
dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu
machen. Bewahren Sie diese Anleitung stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Halten Sie das Produkt von Kindern und Haustieren fern.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer
Höhe wird es beschädigen.
• Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
-sichtbare Schäd
en aufweist
-nicht mehr ordnungsgemäß funktioniert
-über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder erheblichen Transportbelastungen ausgesetzt wurde.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es
vor unbeabsichtigter Verwendung.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren
Gasen, Dämpfen und Lösungsmitteln.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.
einer Fachwerkstatt durchführen.
• Das Produkt darf nur ortsfest montiert und betrieben werden. Setzen Sie das Produkt z.B. in eine
geeignete Unterputz- oder Aufputzdose ein (oder in ein ande
res geeignetes Gehäuse), so dass der
erforderliche Berührungsschutz gewährleistet ist.
• Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton usw.)
Bewahren Sie kleine Objekte (z.B. Schrauben, Montagematerial usw.) und Verpackungsteile außerhalb
der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen Sie die
Kinder nicht mit der Folie spielen, es besteht Erstickungsgefahr.
Benutzen Sie ein trockenes Tuch. Verwenden Sie keine Flüssigkeiten, wie Reinigungssprays. Durch zu
sollten nicht lange mit dem Gerät in Kontakt sein.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten!
Elektroaltgeräte
Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Infor-
mieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer
Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den
Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen
Dieses Gerät dient als gewöhnliche Haushaltssteckdose mit zusätzlichen USB-Ladebuchsen. Es ist ausschließlich
für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet werden. Das Produkt muss fest in einer
geeigneten Unterputz- oder Aufputzdose montiert werden. Eine Verwendung ist nur in geschlossenen Räumen,
also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer ist unbedingt zu vermeiden. Aus
Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das
Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem
kann eine unsachgemäße Verwendung, Gefahren wie z. B. Kurzschluss, Brand, Stromschlag, usw. hervorrufen.
Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Achtung wichtiger Hinweis!
Installation nur durch Personen mit einschlägigen elektronischen Kenntnissen und Erfahrungen!
Das Produkt ist in Schutzklasse I aufgebaut. Der Schutzleiter muss angeschlossen werden!
Wenn am Montageort keine Netzzuleitung mit Schutzleiter zur Verfügung steht, so darf das Produkt nicht ange-
schlossen und montiert werden. Verlegen Sie vorher eine neue Netzzuleitung mit Schutzleiter. Wird kein Schutzlei-
ter angeschlossen, so besteht im Fehlerfall Lebensgefahr durch einen elektrischen Schlag!

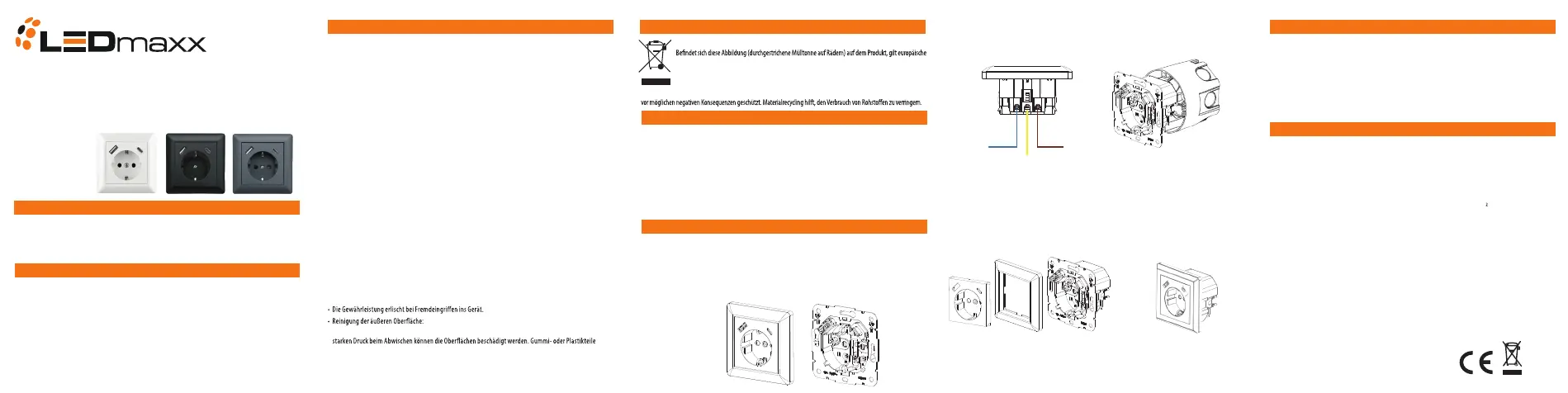

Anschluss Übersicht:
Achtung: Sicherung freischalten / Gegen Wiedereinschalten sichern / Spannungsfreiheit feststellen
/ Erden und Kurzschließen / Unter Spannung stehende Teile abdecken oder absichern.
Schritt 1:
Schließen Sie die Kabel nach obigem Schema
an den Klemmen an. Hierbei gilt:
L = braun/schwarz/grau
N = blau
PE = grün-gelb
Schritt 3:
Abschließend montieren Sie den Abdeckrahmen und die Abdeckung.
Diese dann noch mit Vorsicht festschrauben.
Dieses Produkt ist kompatibel mit einer Vielzahl von elektronischen Geräten, einschließlich aber nicht
beschränkt auf die Folgenden:
Tablets, iPad®, Galaxy Tab ™, E-Readers, Kindle®, Smartphones, iPhone®, Blackberry®, MP3 Players,
iPod®, Digital Cameras, Bluetooth® Headsets usw.
Wenn die G
eräte über die USB-Buchse voll aufgeladen sind, schaltet sich diese ab, zum Schutz ihrer Geräte.
Allgemeine Sicherheitshinweise
Lieferumfang
Hinweise zur Entsorgung
Bestimmungsgemäßer Gebrauch
Montage/Einbauen
Schritt 4:
Kompatibilität
Technische Daten
Betriebsspannung: max. 250,0V/AC ∙ 50/60Hz
Netzsteckdose Output: max.3680,0W
(230,0V AC ∙ 50/60 Hz ∙ 16,0A)
USB Output: 5,0V DC ∙ max. 3,5A ∙ 17,5W
Geeigneter Leitungsquerschnitt für
Klemmenanschlüsse: 1,5 – 2,5 mm
Durchschnittliche Ezienz: 82,9%
Ezienz bei geringer Last: 78,1%
Leistungsaufnahme bei Nulllast: 0,10W
Betriebsbedingungen: -10 bis +40 °C
(nicht kondensierend)
Geeignete Aufputz-/Unterputzdose Ø ca.55 mm
Einbautiefe: ca. 32 mm
Abmessungen (B x H x T): 80 x 80 x 44 mm
Produktinformation
01.2023
PE (Erdung)
N
L
LEDmaxx GmbH
Wiesenweg 2
97353 Wiesentheid
Registrierungsnummer: HRB 13677
Schutzkontakt-Steckdose
mit 2 USB Ladebuchsen
USB2201 reinweiß, USB2202 schwarz, USB2203 anthrazit
Schritt 2:
Diese Steckdose kann entweder mit den Krallen oder
mit dem Montagerahmen in einer Unterputzdose
montiert werden.
Wenn Sie die zweite Methode wählen, dann entfernen
Sie die Krallen vor dem Einbau.
