DI-000-5G108-20C

GigaMax™ 5e Snap-In

Connectors

DESCRIPTION

GigaMax 5e Snap-In Connectors are designed for

voice/data, fax and internet applications. Featuring

dual-color wiring labels for T568A and T568B wiring

standards, these connectors offer dual-flexibility in

a single connector. When used with a complete

Category 5e cabling system, these connectors

meet or exceed channel-rated Category 5e

performance levels per TIA/EIA-568-B.

INSTALLATION

1. Remove about 2˝ of cable jacket.

2. Determine which wiring scheme (T568A or

T568B) and note the associated color codes on

the label located on the sides of the connector.

The label also includes connector pin numbers.

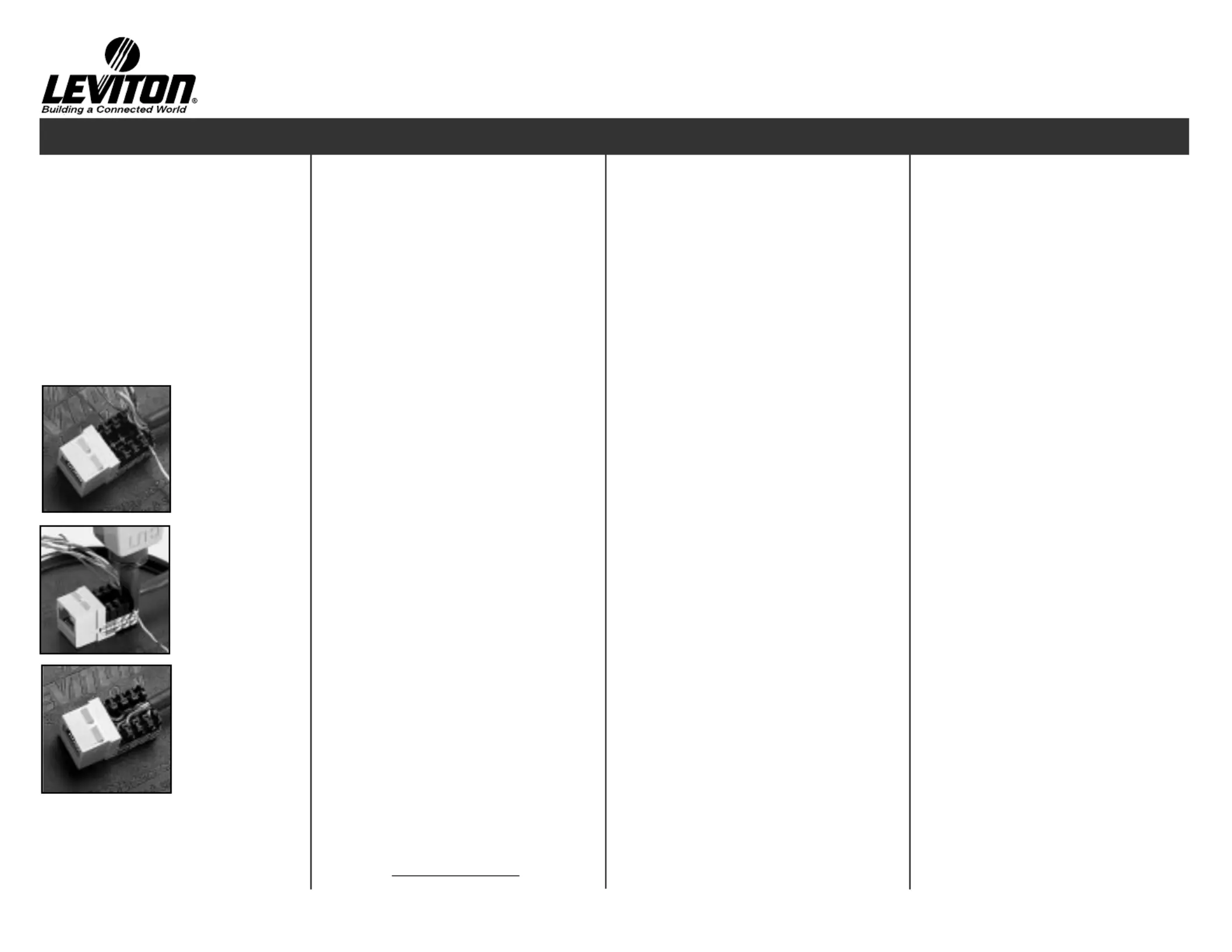

(Figure 1)

3. Route the wires for termination as shown in

Table 1. Terminate one pair at a time starting

from rear of connector. Terminating each pair

after placement will prevent crushing the inside

pairs with the punchdown tool. Lay cable in so

that jacket touches rear of connector as shown.

4. Using a 110 style punchdown tool, seat the

wires into the IDC slots. Maintain wire pair

twisting to within 1/2˝ of the IDC contact. Use

the cutting side of the tool to trim the excess

wire flush with the connector body. (Figure 2

and 3)

5. Place the dust cap over the terminated wires for

secure connection and added strain relief.

6. Insert connector assembly into platform or

wallplate. Note the “UP” position of the

connector.

For immediate product information, or applications

assistance, call a Leviton Voice and Data

Applications Engineer at 1-800-824-3005.

(International: 425-486-2222). Or visit Leviton’s

website at www

.levitonvoicedata.com.

Connecteur enclenchable

GigaMax

DESCRIPTION

Ces connecteurs enclenchables GigaMax sont conçus

pour les applications de transmission de la voix/de

données, de télécopie et d’Internet. Dotés d’étiquettes

de terminaison bicolores, ils offrent en outre une grande

souplesse en s’adaptant aux modes de câblage T568A

et T568B. Utilisés dans le système complet approprié, ils

présentent également un rendement de voies de

catégorie 5e égal ou supérieur à celui décrit dans les

normes TIA/EIA-568-B.

INSTALLATION

1. Dégainer le câble sur un peu plus de 6 cm.

2. Examiner les étiquettes de terminaison (sur les côtés

du connecteur) pour déterminer le chromocodage

correspondant au mode de câblage utilisé (T568A ou

T568B). Ces étiquettes indiquent également les

numéros de broche (figure 1).

3. Acheminer les fils en vue de leur terminaison, tel

qu’indiqué au ; raccorder les paires une àtableau 1

une, en commençant à l’arrière du connecteur. En

effectuant ainsi la terminaison de chacune des

paires après les avoir placées, on évite d’écraser les

paires centrales avec le percuteur. Placer le câble de

manière à ce que la gaine touche l’arrière du

connecteur, tel qu’illustré.

4. Se servir ensuite d’un percuteur de type 110 pour

enfoncer les fils dans les fentes IDC. S’assurer que

les paires restent torsadées jusqu’à une distance

maximale d’environ 13 mm des contacts IDC. Utiliser

le tranchant du percuteur pour couper le fil

excédentaire à l’égalité du corps du connecteur

(figures 2

et 3).

5. Mettre le capuchon pare-poussière sur les

terminaisons afin de les protéger et de réduire

davantage la tension exercée sur les fils.

6. Insérer le connecteur assemblé dans une plate-forme

ou une plaque murale en orientant la mention « UP »

vers le haut.

Instructions for Use Directives d’utilisation Instrucciones de uso

GigaMax

5e Snap-in

Connector

Connecteur

enclenchable

GigaMax

Conector Instantáneo

GigaMax

5G108-R*5

Conector Instantáneo

GigaMax

DESCRIPCIÓN

Los Conectores Instantáneos GigaMax Categoría 5e

están diseñados para aplicaciones de voz/datos, fax e

internet. Estos conectores ofrecen flexibilidad p1-ya que

con su etiquetas de doble color pueden ser utilizados

con cableado T568A y T568B. Cuando son utilizados en

sistemas completos Categoría 5e, estos conectores

cumplen o exceden los requisitos de Categoría 5e

establecidos por TIA/EIA-568-B

INSTALACIÓN

1. Remueve aproximadamente 5cm. del aislamiento.

2. Seleccione su configuración de cableado (T568A o

T568B) y observe los códigos de color en la

etiqueta localizada sobre el lado del conector. La

etiqueta también incluye los números de las

clavijas. (Ilustración 1)

3. Presente los cables para ser terminados como se

muestra en la Tabla 1. Conecte un par a la vez,

comenzando por la parte posterior del conector.

Conecte cada par luego de presentarlo para evitar

pellizcar los pares internos con la herramienta de

impacto. Presente el cable de forma que el

aislamiento toque la parte posterior del conector

como se muestra.

4. Conecte los cables en las ranuras tipo IDC

utilizando una herramienta de impacto estilo 110.

Mantenga el trenzado del cable a no mas de 13mm

del contacto IDC. Utilice el lado de la cuchilla de la

herramienta para cortar el cable a ras del conector.

(Ilustraciones 2 y 3)

5. Coloque la tapa sobre los cables para asegurar la

conexión y proteger contra tirones.

6. Inserte el conector en un marco de pared o en su

lugar definitivo. Respete la orientación del conector

(“UP” debe quedar hacia arriba).

A Division of Leviton Manufacturing Co.,Inc.

Phone: (425) 485-4288

Fax: (425) 483-5270

www.levitonvoicedata.com
