Side 1/7

www.littletikes.com

www.littletikes.co.uk

www.littletikes.fr

www.littletikes.nl

www.littletikes.pl

XIM618338-1 - 7/10

Look for video of assembly at

www.littletikes.com/videoinstructions

(2) Cap nut tools.

Discard after use.

(2) Chasse pour capuchon

de vis. Jeter après usage.

(2) Dispositivo para

tuerca tapón. Descártelo

después de utilizarlo.

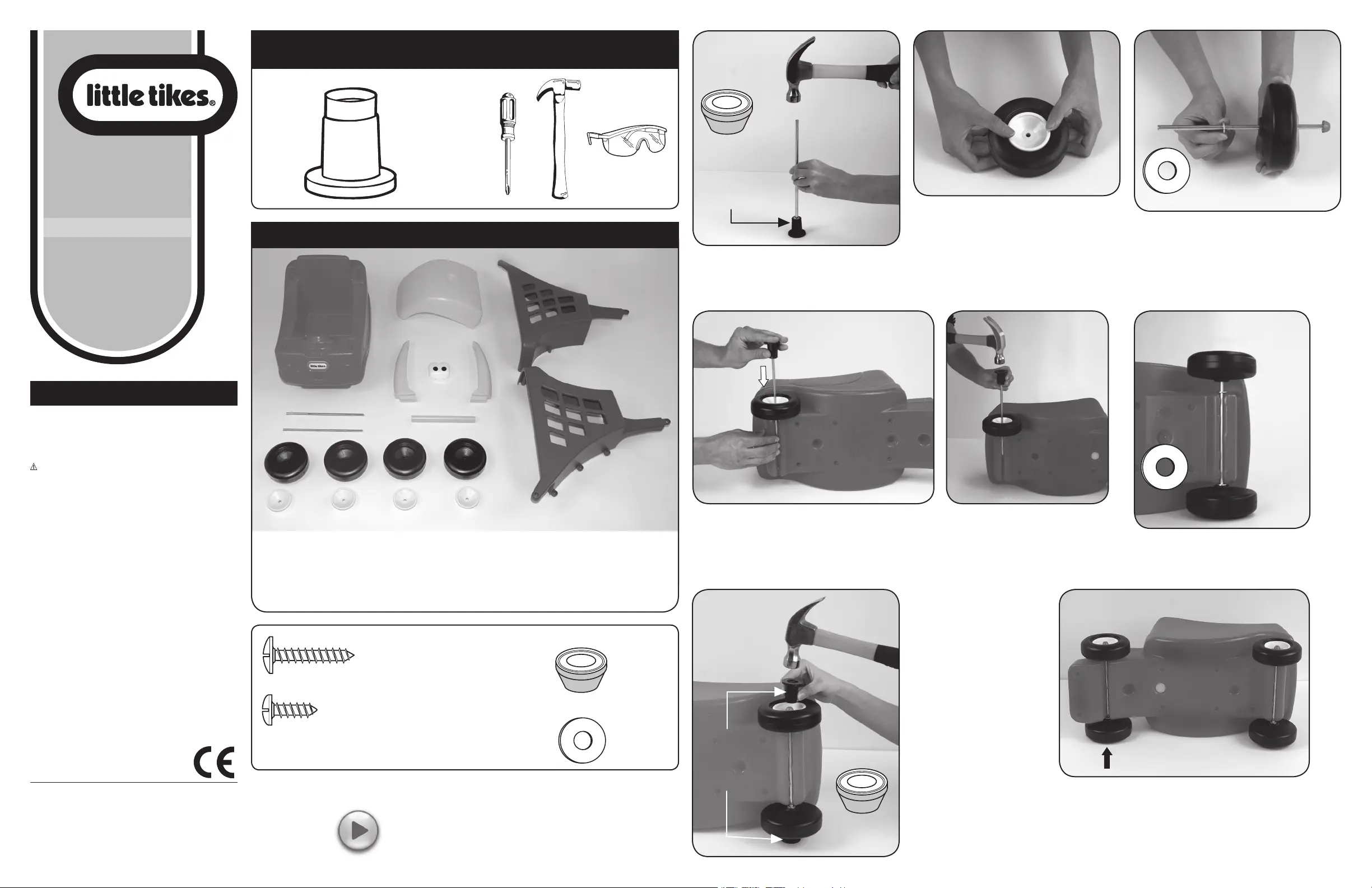

Tools required:

Outils Requis:

Herramientas

Requeridas:

Adult assembly required / Le montage devra être effectué par un adulte

Debe ser armado por un adulto

Snap hubcap (I) onto wheel (H). Repeat for other 3 wheels.

Emboîtez l’enjoliveur (I) sur la roue (H). Répétez cette étape

pour les 3 autres roues.

Coloque a presión el tapacubos (I) en la rueda (H). Repita en las

otras 3 ruedas.

Place cap nut (M) into cap nut assembly tool as shown.

Hammer 1 wheel axle (G) into cap nut (M).

Placez l’écrou borgne (M) dans l’outil pour écrou borgne comme indiqué. Martelez 1 essieu de roues (G) dans l’écrou borgne (M).

Coloque la tuerca tapón (M) en el dispositivo para tuerca tapón tal y como se muestra. Martille 1 eje de rueda (G) en la tuerca tapón (M).

In order, slide wheel (H) on to axle with hubcap facing cap

nut. Then slide on washer (N).

Dans l’ordre, faites coulisser la roue (H) sur un essieu avec

l’enjoliveur faisant face à l’écrou borgne. Faites ensuite

coulisser la rondelle (N).

En orden deslice la rueda (H) en el eje con el tapacubos de cara

a la tuerca tapón. Luego pase la arandela (N).

Place cap nut assembly tool onto cap nut and slide wheel assembly and axle through the front axle guides while holding axle

in position (as shown). NOTE: It may be necessary to use a hammer.

Placez l’outil de montage d’écrou borgne sur l’écrou borgne et faites coulisser l’ensemble de roue et l’essieu dans les guide de

l’essieu avant, tout en maintenant ce dernier en position (comme indiqué). REMARQUE : utilisez un marteau si nécessaire.

Coloque el dispositivo para tuerca tapón en la tuerca tapón y deslice el conjunto de la rueda y el eje por las guías del eje delantero

mientras mantiene el eje en posición (tal y como se muestra). NOTA: Es posible que necesite usar un martillo.

Repeat steps 4 through 6 for back wheel assembly.

Répétez les étapes 4 à 6 pour l’ensemble de roues arrière.

Repita los pasos 4 al 6 en el conjunto de las ruedas traseras.

Place cap nut (M) on to axle and

hammer into place using cap nut tool

on each end.

Placez l’écrou borgne (M) sur l’essieu

et martelez pour le maintenir place sur

chaque extrémité à l’aide de l’outil pour

écrou borgne.

Coloque la tuerca tapón (M) en el eje

y martíllela para asentarla en su lugar.

Use un dispositivo para tuerca tapón

en cada extremo.

Parts List / Liste des Pieces / Lista de Partes

L R

H HH

N x 4

Truss Head Screw - 1" (2.54 cm)

Vis à tête bombée - 2,54 cm

Tornillo de cabeza reforzada - 2,54 cm

Cap Nut

Écrou borgne

Remate

Washer

Roundelle

Arandela

J x 10

M x 4

L x 10

Pan Head Screw -

/2" (1.27 cm)

Vis à tête cylindrique bombée - 1,27 cm

Tornillo de cabeza plana biselada de 1,27 cm

ENGLISH

COZY COUPE® SHOPPING CART

PINK SHOPPING CART

Ages: over 1 1/2 years and up

Please save sales receipt for proof of purchase.

ADULT ASSEMBLY REQUIRED.

WARNING:

• Keep these instructions for future reference.

• Prior to assembly, this package contains small parts:

hardware which is a choking hazard and may contain

sharp edges and sharp points. Keep away from children

until assembled.

• Adult supervision required. Do not leave children

unattended.

• This product is intended for use by children ages

over 1 1/2 - years and up.

• This product is intended for indoor/outdoor domestic

family use only.

• Protect your eyes. Always wear safety glasses when

using a hammer.

• When temperatures fall below 0°F/-18°C, outdoor use

of this product is not recommended. In extreme cold,

plastic materials lose resilience and may become brittle

and crack upon impact. Store product in a warmer,

protected place.

CONSUMER SERVICE

TOLL-FREE NUMBER:

United States:

www.littletikes.com

1-800-321-0183 Monday - Friday

The Little Tikes Company

2180 Barlow Road

Hudson, OH 44236

United Kingdom:

www.littletikes.co.uk

Little Tikes

MGA Entertainment (UK) Ltd

50 Presley Way

Milton Keynes MK8 OES

Bucks, UK

is a trademark of Little Tikes in the U.S. and other countries. All logos, names,

characters, likenesses, images, slogans, and packaging appearance are the

property of Little Tikes. Please keep this address and packaging for reference

since it contains important information. Contents, including specications and

colors, may vary from photos depicted on package. Instructions included. Please

remove all packaging including tags, ties & tacking stitches before giving this

product to a child.

618338

620195

Place washer (N) then wheel (H) on to axle.

Placez la rondelle (N) et la roue (H) sur l’essieu.

Coloque la arandela (N) y luego la rueda (H) en el eje.

A. Shopping Cart Body / Carrosserie du chariot /

Cuerpo del carrito de compras

B. Roof / Toit / Techo

C. Eyes / Yeux / Ojos

D/E Basket / Panier / Canasta

F. Basket handle / Poignée du panier /

Mango de la canasta

G. Wheel axles (2) / Essieux de roues (2) / Ejes de las ruedas (2)

H. Wheels (4) / Roues (4) / Ruedas (4)

I. Hubcaps (4) / Enjoliveurs (4) / Tapacubos (4)

L. Left Roof Support / Support gauche du toit /

Soporte izquierdo del techo

R. Right Roof Support / Support droit du toit /

Soporte derecho del techo

Cap nut tool

Chasse pour

capuchon de vis

Dispositivo para

tuerca tapón

Cap nut tool

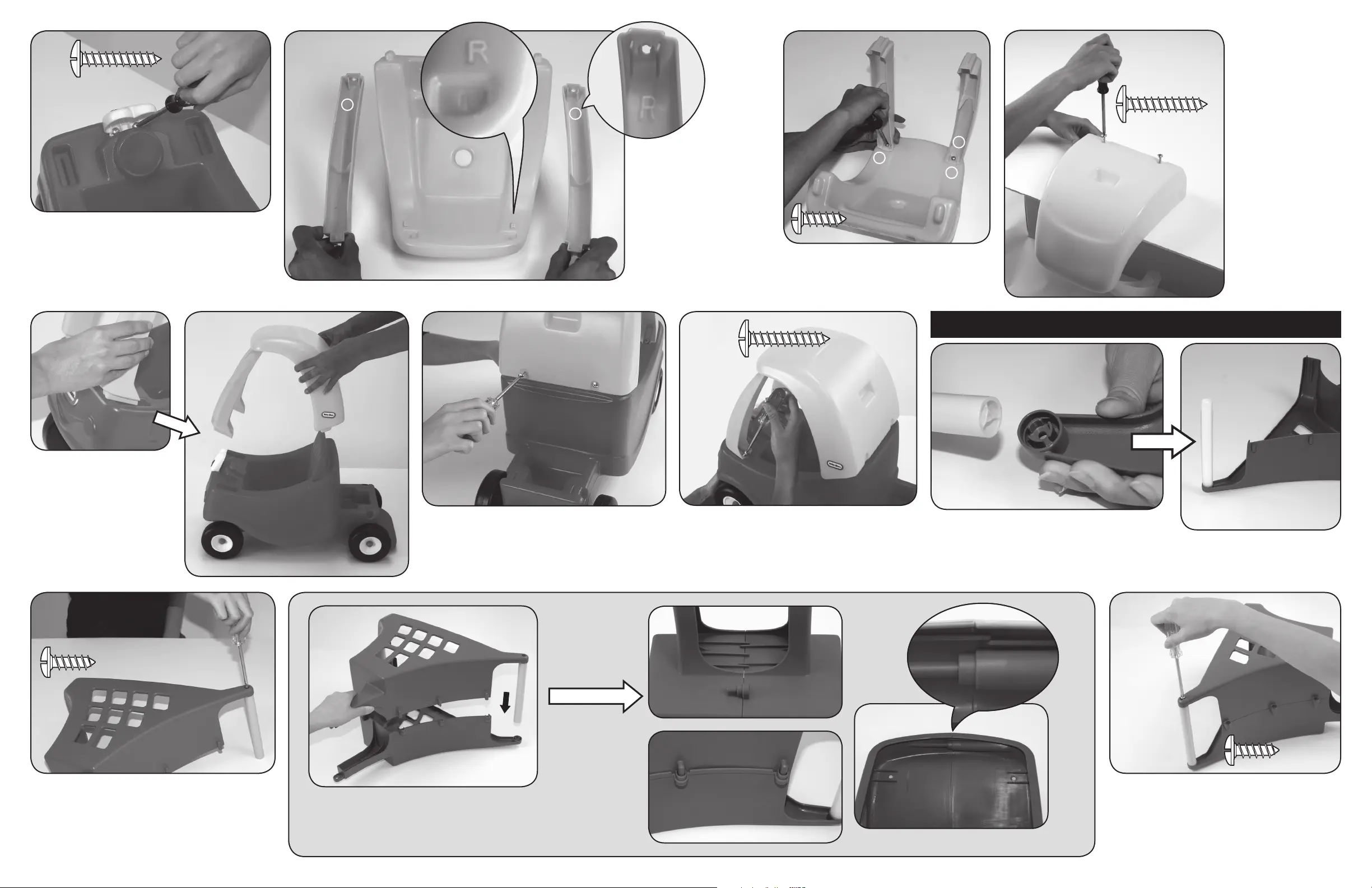

Locate the "L" and "R" molded in roof

supports(L & R). Match them to the "L"

and "R" molded into the roof (B).

Recherchez le « L » et le « R » moulés

dans les supports du toit (gauche et

droite). Faites-les correspondre aux « L

» et « R » moulés dans le toit (B).

Ubique la “L” y la “R” moldeadas en

los soportes del techo (L y R). Hágalas

coincidir con la “L” y la “R” moldeadas

en el techo (B).

Attach each roof support to roof (B) using screws (L) x 2.

Fixez chaque support du toit (B) à l’aide des vis (L) x 2

Fije cada uno de los soportes al techo (B) con 2 tornillos (L).

Turn roof over and

balance on a table as

shown. Start screw

(J) by turning 2 to 3

times. Do not screw

completely.

Retournez le toit et

placez-le en équilibre

sur une table comme

indiqué. Amorcez la vis

(J) en la tournant de 2

ou 3 tours. Ne serrez

pas à fond.

Dé vuelta el techo y

balancéelo en una mesa

tal y como se muestra.

Comience a enroscar el

tornillo (J) dándole 2 ó 3

vueltas. No lo ajuste por

completo.

While holding the roof tightly together, ﬁnish securing screws.

Tout en tenant le toit fermement ensemble, ﬁnissez de serrer les vis.

Mientras mantiene bien unido el techo con el cuerpo, termine de ﬁjar los

tornillos.

J x 2 - 1" (2.54 cm)

To assemble basket handle, line up the ribs inside of basket handle (F)

to the slots inside of the handle pocket part of basket (D). Push into place.

Pour assemble la poignée du panier, alignez les nervures à l’intérieure de la poignée (F) sur les fentes à

l’intérieur de la partie femelle de la poignée du panier (D). Mettez-les en place en appuyant.

Para armar el mango de la canasta, alinee las salientes de adentro del mango (F) con las ranuras que están

dentro de la cavidad que hay para el mango en la canasta (D). Empuje el mango para asentarlo en su lugar.

Attach basket handle (F) to basket with screw (L).

Fixez la poignée (F) sur le panier à l’aide de la vis (L).

Fije el mango (F) a la canasta con un tornillo (L).

Fit both sides of basket together. Be sure basket is securely together as in the 3 locations shown.

Appariez les deux côtés du panier. Assurez-vous que le panier est correctement assemblé aux 3

emplacements indiqués.

Junte las dos mitades de la canasta. Asegúrese que quede bien unida en los 3 lugares indicados.

Secure other side of handle using screw (L).

Fixez l’autre côté de la poignée avec la vis (L).

Asegure el otro lado del mango con 1 tornillo (L).

L x 2 -

/2" (1.27 cm)

Position the roof on to the body. Align

front supports and push into open

grooves in the body.

Positionnez le toit sur la carrosserie.

Alignez les supports avant et enfoncez-les

dans les creux dans la carrosserie.

Coloque el techo en el cuerpo del carrito.

Alinee los soportes adelante y empújelos

en las ranuras abiertas del cuerpo.

Attach each roof support (L&R) to the body using screws (J) x 2.

Fixez chaque support du toit (L et R) sur la carrosserie à l’aide

des vis (J) x 2.

Fije cada uno de los soportes del techo (L y R) al cuerpo con

2 tornillos (J).

J x 2 - 1" (2.54 cm)

L x 1 -

/2" (1.27 cm)

L x 1 -

/2" (1.27 cm)

Basket Assembly / Assemblage du Panier / Montaje de la Canasta

Attach eyes (C) with screws (J) x 2 as shown.

Fixez les yeux (C) avec les vis (J) x 2 comme indiqué.

Fije los ojos (C) con 2 tornillos (J) tal y como se muestra.

J x 2 - 1" (2.54 cm)

Produkt Specifikationer

Mærke:	Little Tikes
Kategori:	Legetøj
Model:	618338E3
Bredde:	246.9 mm
Dybde:	604.3 mm
Højde:	495.3 mm
Vægt:	4000 g
Produktfarve:	Black, Blue, Red, Yellow
Produkttype:	Enkelt legetøj
Pakkevægt:	4000 g
Pakkedybde:	480 mm
Pakkebredde:	560 mm
Pakkehøjde:	270 mm
Produkter pr. intermodal container (20 fod):	521 stk
Produkter pr. intermodal container (40 fod, HC):	1224 stk
Pakketype:	Kasse
Materiale:	Plast
Certificering:	CE
Produkter pr. palle:	12 stk
Harmoniseret systemkode (HS):	9503001000
Hovedkassen højde (udvendigt):	544.8 mm
Hovedkassens længde (udvendigt):	257.5 mm
Hovedkassens bruttovægt (udvendigt):	3270 g
Hovedkassens bredde (udvendigt):	465.5 mm
Oprindelsesland:	Kina
Produkter pr. intermodal container (40 fod):	1197 stk
Anbefalet alder (min.):	2 År
Foreslået køn:	Dreng
Ydre emballage nettovægt:	3600 g
Ydre emballage volumen:	54400 cm³
Pakkevolumen:	54400 cm³
Tema:	Shopping
Forudsamlet:	Ja
