www.littletikes.com

XIM620720-1 - 11/10

ENGLISH

COZY COUPE® TRAILER

Ages over 1 1/2 - 5 years

Please save sales receipt for proof of purchase.

ADULT ASSEMBLY REQUIRED.

WARNING:

• Keep these instructions for future reference.

• Prior to assembly, this package contains small parts:

hardware which is a choking hazard and may contain

sharp edges and sharp points. Keep away from children

until assembled.

• Trailer is not intended to be used as a ride-on or ride-in toy.

• Adult supervision required. Do not leave children

unattended.

• Protect your eyes. Always wear safety glasses when

using a hammer.

CONSUMER SERVICE

TOLL-FREE NUMBER:

United States:

www.littletikes.com

1-800-321-0183 Monday - Friday

The Little Tikes Company

2180 Barlow Road

Hudson, OH 44236

United Kingdom:

www.littletikes.co.uk

Little Tikes

MGA Entertainment (UK) Ltd

50 Presley Way

Milton Keynes MK8 OES

Bucks, UK

is a trademark of Little Tikes in the U.S. and other countries. All logos, names,

characters, likenesses, images, slogans, and packaging appearance are the

property of Little Tikes. Please keep this address and packaging for reference

since it contains important information. Contents, including specications and

colors, may vary from photos depicted on package. Instructions included. Please

remove all packaging including tags, ties & tacking stitches before giving this

product to a child.

LIMITED WARRANTY

The Little Tikes Company makes fun, high quality toys. We warrant to the original

purchaser that this product is free of defects in materials or workmanship for

one year * from the date of purchase (dated sales receipt is required for proof of

purchase). At the sole election of The Little Tikes Company, the only remedies

available under this warranty will be either replacement of the defective part of

the product or refund the purchase price of the product. This warranty is valid

only if the product has been assembled and maintained per the instructions.

This warranty does not cover abuse, accident, cosmetic issues such as fading

or scratches from normal wear, or any other cause not arising from defects in

material and workmanship. *The warranty period is three (3) months for daycare

or commercial purchasers.

620720

621451

Tools required:

Outils Requis:

Herramientas

Requeridas:

Adult assembly required / Le montage devra être effectué par un adulte /

Debe ser armado por un adulto

(Recommended)

(Recommandé)

(Recomendado)

Look for video of assembly at

www.littletikes.com/videoinstructions

(2) Top hat tools

(included in hardware pack).

Discard after use.

(2) Outils pour capuchon de vis

(incluses dans le sac de visserie).

À jeter après utilisation.

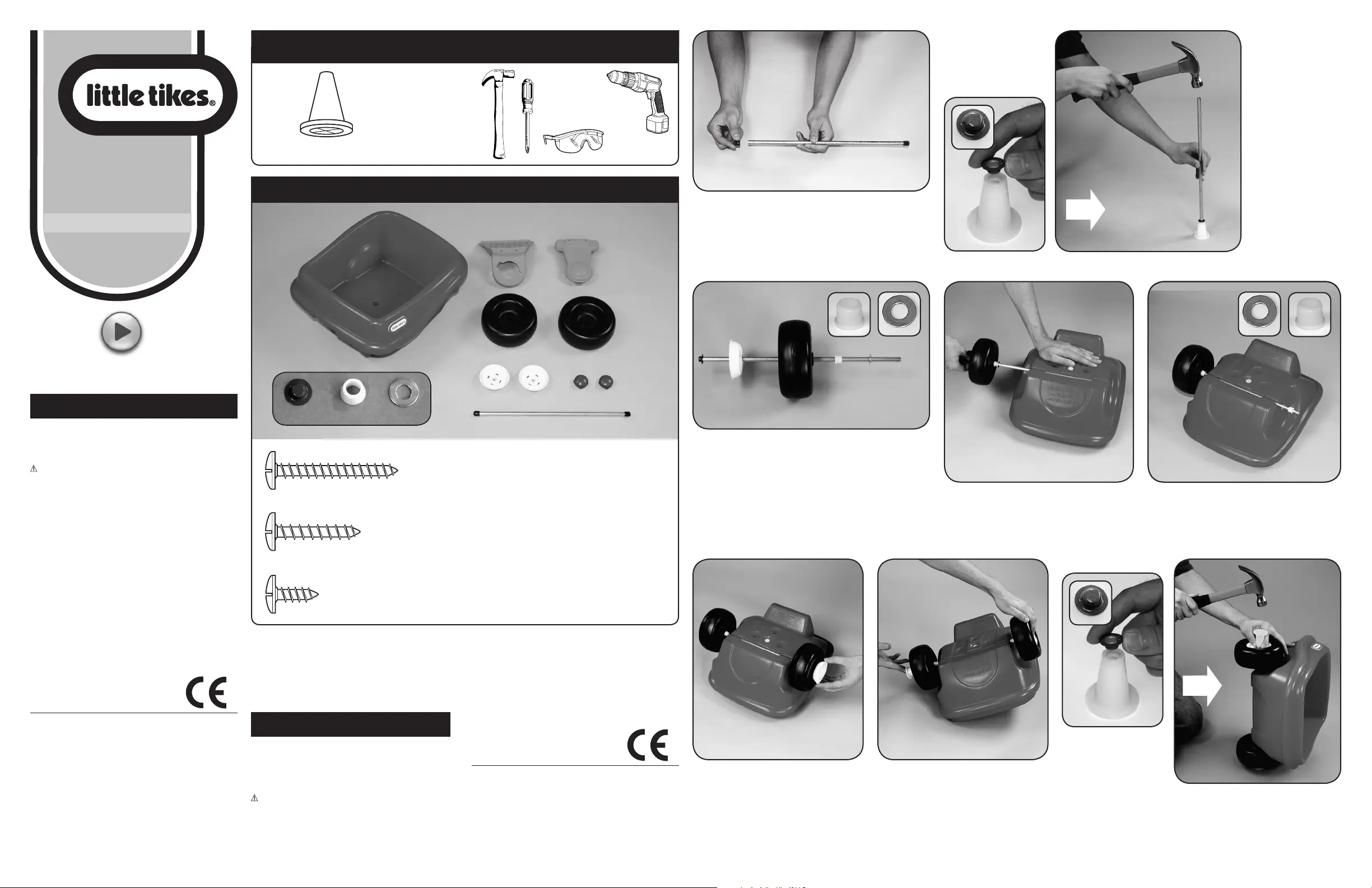

Parts List / Liste des Pieces / Lista de Partes

Remove protective end caps from axle. Discard end caps.

Retirez les capuchons de protection des extrémités de l'essieu.

Jetez les capuchons d'extrémités.

Retire los tapones protectores del eje. Deséchelos.

1. Place top hat (F) into top

hat tool as shown.

2. Hammer rear axle (E)

into top hat.

1. Placez le capuchon de vis

(F) dans l'écrou borgne

comme indiqué.

2. Martelez l’essieu arrière

(E) dans le capuchon

de vis.

1. Coloque el remate (F)

en el dispositivo para

tuerca tapón tal y como se

muestra.

2. Martille el eje trasero (E)

en el remate.

In order, slide hubcap (C), wheel (B), bushing (G), and washer (H)

onto the open end of axle. Be sure the orientation of the hubcap and

wheel matches the picture above.

Dans l’ordre, faites coulisser un enjoliveur (C), la roue (B), bague (G),

une rondelle (H) sur l’extrémité ouverte de l’essieu. Assurez-vous que

l’orientation de l’enjoliveur et de la roue correspond à l'image ci-dessus.

En orden deslice un tapacubos (C), una rueda (B), buje (G) y una arandela

(H) en el extremo libre del eje. Asegúrese que el tapacubos y la rueda

queden orientados como se muestra en el dibujo de arriba.

A . T r a i l e r

Remorque / Remolque

B. Wheels (2)

Roues (2) / Ruedas (2)

C. Hubcaps (2) / Enjoliveurs (2)

Tapacubos (2)

D. Top hat covers (2)

Capuchons de vis (2)

Cubiertas de remates (2)

E. Rear axle

Essieu arrière / Eje trasero

F. Top hat (2)

Écrou borgne (2) / Remate (2)

G. Bushing (2)

Bague (2) / Buje (2)

H. Washer (2)

Roundelle (2) / Arandela (2)

I. Trailer hitch-bottom

Remorque - bas de l'attelage

Remolque - enganche

inferior

J. Trailer hitch-top

Remorque - haut de

l'attelage

Remolque - enganche

superior

F x 2

G x 2 H x 2

(2) Dispositivos para remate (incluidos con las piezas para

montaje). Descártelos después de utilizarlos.

Slide assembled axle through rear axle guides.

Faites coulisser l’essieu assemblé dans les guides d’essieu

arrière.

Deslice el conjunto del eje por las guías del eje trasero.

Slide washer (H) and bushing (G) onto open end of axle.

Faites coulisser une rondelle (H), une bague (G) sur

l’extrémité ouverte de l’essieu.

Deslice 1 arandela (H), buje (G) por el extremo libre del eje.

1. Place top hat (F) into top

hat tool as shown.

2. Place assembled top hat

tool onto rear axle. Hold in

place and hammer top hat (F)

onto axle.

1. Placez le capuchon de vis (F) dans l'écrou borgne comme indiqué.

2. Placez l’outil pour écrou borgne assemblé sur l’essieu arrière. Maintenez

l’ensemble en place et martelez le capuchon de vis (F) sur l’essieu.

1. Coloque el remate (F) en el dispositivo para tuerca tapón tal y como se muestra.

2. Coloque el conjunto del dispositivo y del remate en el eje trasero. Sosténgalo en

su lugar y martille el remate (F) en el eje.

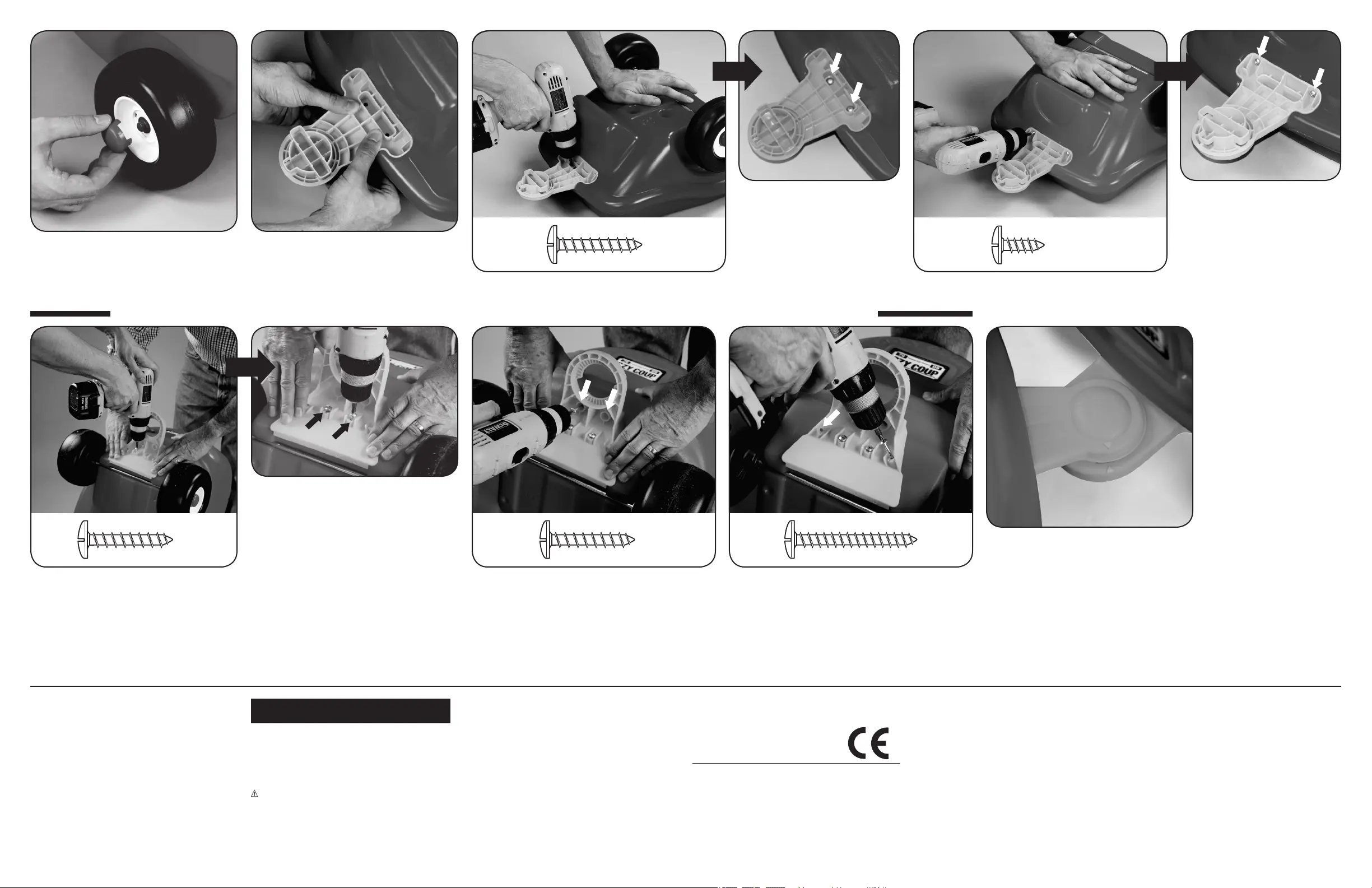

Slide a wheel (B) onto axle. Slide hubcap (C)

onto axle.

Faites coulisser une roue (B) sur l’essieu. Faites

coulisser un enjoliveur (L) sur l’essieu.

Deslice 1 rueda (B) por el eje. Deslice 1

tapacubos (C) por el eje.

Place top hat tool over the top hat of the already

assembled end of the rear wheel axle (as shown).

Placez l’outil pour écrou borgne au dessus du

capuchon de vis de l’extrémité déjà assemblée de

l’essieu de roues arrière (comme indiqué).

Coloque el dispositivo para tuerca tapón encima del

remate p1-ya montado en el extremo del eje trasero (tal

y como se muestra).

K x 2

1.5" Screw (2) / Vis de 3.81 cm (1.5 po) (2)

Tornillo de 1.5" (2)

L x 6

1" Screw (6) / Vis de 2.54 cm (1 po) (6)

Tornillo de 1" (6)

M x 2

.5" Screw (2)

Vis de 1.27 cm (.5 po) (2)

Tornillo de .5" (2)

6 87

U.S.A and Canada: For warranty service or replacement part information, please

visit our website at www.littletikes.com, call 1-800-321-0183 or write to: Consumer

Service, The Little Tikes Company, 2180 Barlow Road, Hudson OH 44236, U.S.A.

Some replacement parts may be available for purchase after warranty expires—

Outside U.S.A and Canada: Contact place of purchase for warranty service.

This warranty gives you specic legal rights, and you may also have other rights,

which vary from country/state to country/state. Some countries/states do not

allow the exclusion or limitation of incidental or consequential damages, so the

above limitation or exclusion may not apply to you.

FRANÇAIS

REMORQUE

Âge: de 1 1/2 à 5 ans

Prière de conserver le reçu comme preuve d’achat.

LE MONTAGE DEVRA ÊTRE EFFECTUÉ

PAR UN ADULTE.

AVERTISSEMENT:

• Conserver ces instructions à titre de référence.

• Avant l’assemblage du produit, ce paquet contient

des petites pièces de matériel qui peuvent présenter

un risque d’étouffement, et des bords et des arrondis

tranchants. Tenir hors de portée des enfants avant

l’assemblage complet.

• La remorque ne doit pas être utilisée comme une

trotteuse ou un jouet de transport de personne.

• La surveillance par un adulte est recommandée. Ne

laisser jamais un enfant sans surveillance.

• Protéger ses yeux. Toujours porter des lunettes de

sécurité lors de l’utilisation d’un marteau.

SERVICE CONSOMMATEURS

www.littletikes.fr

Little Tikes

MGA Entertainment

klantenservice@mgae.com

Tel : +31 (0)20 354 8024

Fax : +31 (0)20 659 8034

Imprimé aux Etats-Unis.

est une marque de commerce de Little Tikes aux États-Unis et dans d’autres

pays. Tous les logos, noms, caractères, similitudes, images, slogans et apparence

d’emballage sont la propriété de Little Tikes. Merci de conserver cette adresse et

cet emballage car ils contiennent des informations importantes. Merci d’enlever

l’emballage, y compris les étiquettes, liens et ls cousus, avant de donner ce jouet

à un enfant. Le contenu, y compris les spécications et les couleurs, peut varier

des illustrations de l’emballage. Instructions incluses.

GARANTIE

The Little Tikes Company fabrique des jouets amusants de qualité exceptionnelle.

Nous garantissons à l’acheteur d’origine que ce produit est exempt de vices de

matériau ou de fabrication pendant une année* à compter de sa date d’achat (le

reçu d’achat daté est exigé comme preuve d’achat). Au titre de la présente garantie,

la seule responsabilité de The Little Tikes Company et le seul recours se limitent

au remplacement des pièces défectueuses du produit ou au remboursement du

prix d’achat du produit. La présente garantie est valable uniquement si le produit

a été assemblé et entretenu conformément aux instructions fournies. La présente

garantie ne couvre ni les dommages résultant d’une utilisation abusive ou d’un

accident, ni l’apparence esthétique telle les décolorations ou les rayures dues à

l’usure normale ou à toute autre cause ne relevant pas de vices de matériau ou

de fabrication. *La période de garantie est de trois (3) mois pour les services de

garderie et les acheteurs commerciaux.

États-Unis et Canada: Pour obtenir des informations sur le service de garantie

ou de remplacement des pièces veuillez visiter notre site Web : www.littletikes.

com, appeler le 1-800-321-0183 ou écrire à : Consumer Service, The Little Tikes

Company, 2180 Barlow Road, Hudson OH 44236, U.S.A. Certaines pièces de

rechange peuvent être achetées après l’expiration de la garantie – veuillez nous

contacter pour obtenir de plus amples informations.

À l’extérieur des États-Unis et du Canada : Veuillez contacter le magasin où

le produit a été acheté pour vous informer sur le service de garantie. La présente

garantie vous offre des droits spéciques reconnus par la loi, mais il se peut

que vous ayez d’autres droits qui varient de pays / province à pays / province.

Certainspays ou certaines provinces n’autorisent pas l’exclusion ou la limitation

pour les dommages consécutifs ou fortuits, par conséquent la limitation ou

l’exclusion qui précède peut ne pas s’appliquer à votre cas.

ESPAÑOL

REMOLQUE

Edades: 1 1/2 a 5 años

Por favor guarde el recibo de venta como prueba de

compra.

NECESITA SER ENSAMBLADA POR UN

ADULTO.

ADVERTENCIA:

• Guarde estas instrucciones para referencia futura.

• Antes de ensamblar los componentes, recuerde que

el paquete contiene piezas pequeñas con las que los

niños podrían atragantarse. Asimismo, posee bordes

alados y puntas aguzadas. Hasta no terminar de

ensamblar todas las piezas, mantenga alejados a los

niños.

• El remolque no está diseñado para usar como un

juguete para montar.

• Peso máximo: 23 Kg.

• Se requiere la vigilancia de adultos. No deje destendido

al niño.

• Proteja sus ojos. Siempre use gafas de protección

cuando utiliza un martillo.

SERVICIO AL CLIENTE

www.littletikes.com

Spain:

MGAE Little Tikes Iberia, S.L.

Avda. Del Juguete s/n

03440 lbi (Alicante)

Spain

Tel : 902212152

Align slots and snap on top hat covers (D) x 2.

Alignez les fentes et emboîtez les capuchons de vis (D) x 2.

Alinee las ranuras y encaje las 2 cubiertas de remates (D).

9 10 11 12

13 14 15

Snap trailer hitch-top (J) onto trailer as shown.

Emboîtez le haut de l'attelage de la remorque (J) sur la

remorque comme illustré.

Encaje el enganche superior (J) en el remolque tal y como se

muestra.

To secure, install screws (L) x 2 in locations

shown.

Pour ﬁxer, installez les deux vis (L) aux

emplacements indiqués.

Para ﬁjarlo instale 2 tornillos (L) en los lugares

indicados

To secure, install screws (M) x 2 in locations

shown.

Pour ﬁxer, installez les deux vis (M) aux

emplacements indiqués.

Para ﬁjarlo instale 2 tornillos (M) en los lugares

indicados

M x 2 - .5" (1.27 cm)

Person 1: Center and hold trailer hitch-bottom (I) securely

on Cozy Coupe.

Person 2: Install screws (L) x 2 in locations shown.

Personne 1 : Centrez et tenez fermement le bas de l'attelage de

la remorque (I) sur le Cozy Coupe.

Personne 2 : Installez les deux vis (L) aux emplacements

indiqués.

Persona 1: Centre y sostenga bien el enganche inferior (I) en el

Cozy Coupe.

Persona 2: Instale 2 tornillos (L) en los lugares indicados.

L x 2 - 1" (2.54 cm)

L x 2 - 1" (2.54 cm) L x 2 - 1" (2.54 cm)

K x 2 - 1.5" (3.81 cm)

Mexico:

Handell S.A. de C.V.

Gobernador José Guadalupe Covarrubias #78

Col. San Miguel Chapultepec,

C.P. 11850, México, D.F.

HAN040701 FX5

Tel: 01-800-426-3355

Impreso en E.U.A.

TIKES® es una marca registrada de Little Tikes en EE.UU. y otros países. Todos

los logotipos, nombres, personajes, representaciones, imágenes, eslóganes y

apariencia del embalaje son propiedad de Little Tikes. Conserve esta dirección

y embalaje para referencia p2-ya que contiene información importante. El contenido,

incluyendo especicaciones y colores, puede ser diferente a las fotos que se

muestran en el paquete. Instrucciones incluidas. Antes de darle este producto al

niño quítele todo el embalaje, incluyendo etiquetas, amarres y costuras.

GARANTIA

La compañía Little Tikes fabrica juguetes divertidos de alta calidad. Le

garantizamos al comprador original que este producto está libre de defectos

de material o mano de obra por un año * a partir de la fecha de compra (se

Person 1: Center and hold trailer hitch-bottom (I) securely on Cozy Coupe.

Person 2: Install screws (L) x 2 in locations shown.

Personne 1 : Centrez et tenez fermement le bas de l'attelage de la remorque

(I) sur le Cozy Coupe.

Personne 2 : Installez les deux vis (L) aux emplacements indiqués.

Persona 1: Centre y sostenga bien el enganche inferior (I) en el Cozy Coupe.

Persona 2: Instale 2 tornillos (L) en los lugares indicados.

Person 1: Hold Cozy Coupe securely

Person 2: Install screws (K) x 2 in locations shown. Screws should be

installed at an angle.

Personne 1 : Tenez fermement le Cozy Coupe.

Personne 2 : Installez les deux vis (K) aux emplacements indiqués. Les vis

doivent être installées avec un angle.

Persona 1: Sostenga bien el Cozy Coupe.

Persona 2: Instale 2 tornillos (K) en los lugares indicados. Los tornillos

deben instalarse en ángulo.

To attach trailer to Cozy Coupe, line up arrows and turn.

Pour attacher la remorque au Cozy Coupe, alignez les ﬂèches

et tournez.

Para acoplar el remolque en el Cozy Coupe, alinee las ﬂechas

y gire el enganche.

StePS 13 - 15 two PeoPLe Needed! ÉtAPe 13 - 15 deux PerSoNNeS SoNt NÉceSSAireS ! PASoS 13 – 15: ¡Se NeceSitAN doS PerSoNAS!

requiere el recibo de compra fechado como prueba). A exclusiva elección de

la compañía Little Tikes, el único remedio disponible bajo esta garantía será el

reemplazo de la parte defectuosa del producto o el reembolso del precio de

compra de dicho producto. Esta garantía es válida solamente si el producto ha

sido montado y mantenido según las instrucciones. Esta garantía no cubre abuso,

accidente, aspectos cosméticos tales como el descoloramiento o las rayas como

consecuencia de un uso normal, ni ningún otro problema que no surja de defectos

de material o mano de obra. *El período de garantía es de tres (3) meses para

guarderías o compradores comerciales.

Fuera de EE.UU. y Canadá: Póngase en contacto con el lugar de compra

para el servicio de garantía. Esta garantía le otorga derechos legales especícos

y es posible también que tenga otros derechos que varían según el país/

estado. Algunos países/estados no permiten la exclusión o limitación de daños

concomitantes o consecuentes, por lo cual la limitación o exclusión mencionada

puede no aplicarse a usted.

Produkt Specifikationer

Mærke:	Little Tikes
Kategori:	Legetøj
Model:	620720E3X1
Bredde:	396.2 mm
Dybde:	515.1 mm
Højde:	267.5 mm
Vægt:	2300 g
Brugervejledning:	Ja
Produktfarve:	Red, Yellow
Produkttype:	Børnevogn til at ride på
Pakkevægt:	2300 g
Pakkedybde:	230 mm
Pakkebredde:	390 mm
Pakkehøjde:	415 mm
Produkter pr. palle:	18 stk
Harmoniseret systemkode (HS):	9503001000
Hovedkassen højde (udvendigt):	386.3 mm
Hovedkassens længde (udvendigt):	227.8 mm
Hovedkassens bruttovægt (udvendigt):	2250 g
Hovedkassens bredde (udvendigt):	406.1 mm
Oprindelsesland:	Polen
Antal hjul:	2 hjul
Anbefalet alder (min.):	1.5 År
Anbefalet alder (maks):	5 År
Foreslået køn:	Dreng/Pige
Velegnet til indendørsbrug:	Ja
Ydre emballage nettovægt:	2240 g
Ydre emballage volumen:	37000 cm³
Egnet til udendørs brug:	Ja
Pakkevolumen:	37000 cm³
Montering påkrævet:	Ja
Drevtype:	Skub
